本文介绍了如何在Android中创建一个动态的仪表盘视图，包括使用线段旋转和同心圆绘制圆弧，以及处理指针随手指移动的越界情况。涉及到数学知识如正切函数，以及Canvas的使用。示例代码展示了具体的实现细节。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

导语

这里展示的View估计项目中多半是用不到的，只是用来加深理解的。文章末尾会有全部的代码，如果想研究可以复制过去直接运行，不需要额外的资源。

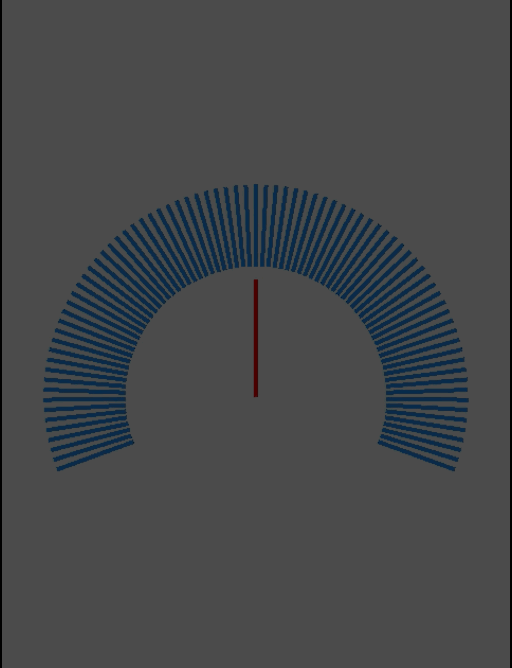

先看效果：
这里写图片描述
这里指针是通过手指来改变方向的，并不能通过数字参数来改变，如果需要，可以更改相应的代码。

需要的数学知识

理论的涉及也非常简单，如下所示：

在坐标系中，一个点与原点连线与X轴的正切值 tan = 点的纵坐标 ÷ 点的横坐标

在每一个象限中，正切函数是单调函数；如图所示：

绘制流程

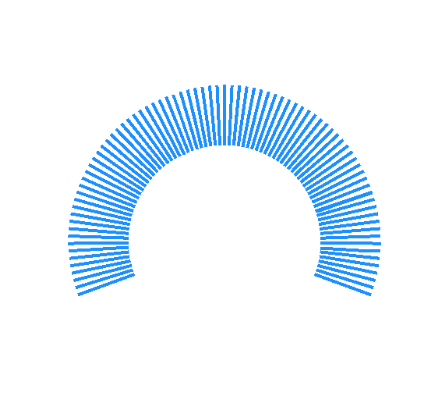

绘制由线段组成的圆弧

这里写图片描述

利用线段的旋转来绘图

绘制上图有多种方法，首先介绍一种简单的方法：
将线段旋转多个角度，这样可以绘制出一个圆弧型：

private int width;
private int height;

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    canvas.translate(width / 2, height / 2);
    Paint mPaint = new Paint();
    mPaint.setStrokeWidth(5);
    for (int i = 0; i <= 360; i += 5) {               // 绘制圆形之间的连接线
        canvas.drawLine(0, 120, 0, 200, mPaint);
        canvas.rotate(10);
    }
}

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    super.onSizeChanged(w, h, oldw, oldh);
    width = w;
    height = h;
}

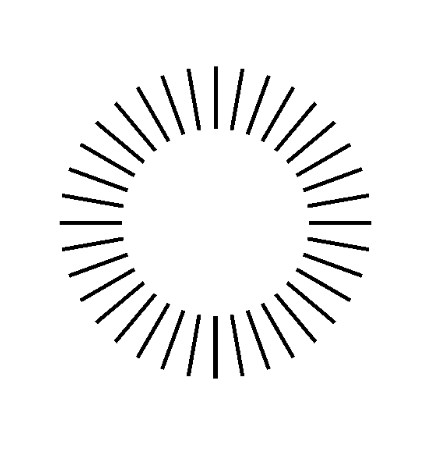

上述代码的执行效果：
这里写图片描述
虽然丑了点，但可以说明问题。不过这样做，我们缺乏对弧形的控制。例如：如何实现圆弧呢？是不是要手动计算起始坐标，旋转的角度，扫过的角度等各种各样的问题？因为怕麻烦，这个方案就被我华丽的抛弃了。

利用两个同心圆来绘制

这里写图片描述

思路：

从圆心发射一条射线出来，与两个圆相交于点A和点B,链接A与B,就可以划出一条我们想要的线段。
均匀的发射多条射线，我们就可以得到一个由线段组成的圆弧。
如果两个圆圈是圆弧的话，就可以达到我们所要的效果

所以，最终确定的步骤为：

画一个大圆弧
画一个缩小版的小圆弧
均匀地在两个圆弧之间画线段

用动态图来展示下：

这里写图片描述
相关代码比较多，在文章末尾已经贴出来了（88-172行，代码中有后续的细节处理，需要甄别下相关的代码），这里只是写下思路，不再重复贴代码了

画个一个长度固定、原点确定，方向随着手指变化的指针

这里写图片描述
这步要实现的效果如上图所示

假设，之前的指针为OZ,现在我们用手指触摸了点A,这时我们希望指针变为OB,那么，该如何实现呢？

获取A点的坐标（通过onTouchEvent()可以获取到）
画取线段OA(O点为(0,0)，所以可以画取)
通过测量OA，可以利用PathMeasure.getPosTan()来获取B点的坐标（指针的长度是固定的）
在Cavas中画OB线段

如果我们触摸点为X,距离过短怎么办呢？

链接OX,并用MeasurePath来测量OX的长度，以及X的坐标(a,b)
计算OY与OX的比例 R = OY ÷ OX
计算Y点的坐标 x = a × R, y = b × R
在Cavas中画OY线段

相关代码同样比较多，在文章末尾已经贴出来了（179-242行，代码中有后续的细节处理，需要甄别下相关的代码），这里只是写下思路，不再重复贴代码了
