Altium Designer14如何由原理图得到PCB(1)

(1)创建PCB文件

a. 创建方法：

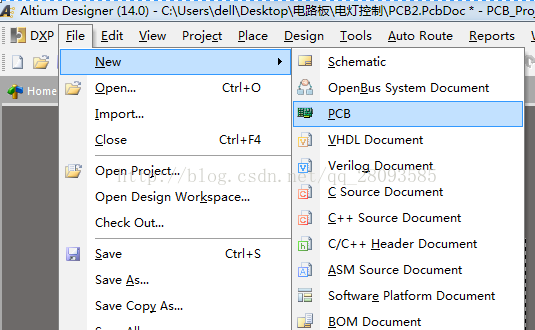

1.File->new->PCB   ：本方法创建的PCB文件没有对PCB文件的相关属性（图纸大小等）进行设置

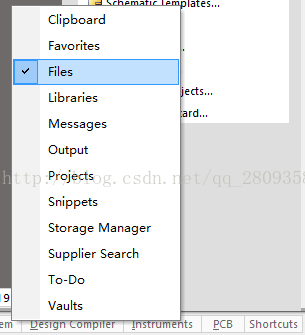

2.从右下角的Syetem->file 打开file选板



3.使用PCB模板：选择上图中的 PCB Templates选择需要的PCB模板

4.使用PCB Board Wizard （PCB板向导设计自定义的PCB板）

选择单位是英制的还是米制的。

选择自定义类型（Custom）

对PCB的规则进行自定义配置。

b.保存PCB文件  File->save 选择保存路径并为文件命名。

（2）将原理图中的元器件放置到PCB板上

1.原理图中查看每个器件的封装：通过封装管理器查看

2.编译原理图文件，查看是否有错误

没有提示错误信息就说明编译通过。

3.将原理图内的元件更新到PCB文件中。

a.方法1从原理图文件界面： 选择Design->update PCB Documentation

b.方法2从PCB文件界面 ： Design->Import Changes From prjPCB

c.Validate Changes 检查是否有错误

d.Excute Changes 将原理图中的元器件配置到PCB文件中

e.PCB文件效果

.

将元器件拉入PCB文件

（3）如何去除新建PCB文件周围的白框

白框如图所示：

PCB文件中右键单击->options->Sheet

取消勾选Display Sheet

白框消失：
