iOS传感器：实现一个随屏幕旋转的图片



作者  非典型技术宅  关注

2017.05.24 17:22*  字数 1568  阅读 351 评论 7 喜欢 14

在写上一个动画系列的时候学到了非常多的知识，也认识了很多人。例如受邀进入了某个神秘的动效组织，全是一线的大神啊。有UI的大牛、UED的大神、iOS的大神。加入组织可以阅读这里：加入CRAnimation组织 。

真的是发现坚持写作，其实也是逼迫自己坚持不断学习的过程。那么，来来来，星辰大海我们又开始启程了。这次这个系列呐，我管它叫《蓝牙和传感器小兄弟们》。先暂时这么叫着，等想到什么好听的名字再改。计划是八篇文章。


咳咳，至于最终是不是八篇就不知道了。反正现在先这么计划着，没有计划就没有办法实施嘛。实在不行就改需求，需求就是用来改的......-_-+++。所以，以下目录 随时修改 仅供参考。

第一篇：加速传感器
第二篇：陀螺仪
第三篇：磁力计
第四篇：距离传感器
第五篇：指纹识别传感器
第六篇：蓝牙之MultipeerConnectivity
第七篇：蓝牙之Core Bluetooth
第八篇：想个好玩的例子，把前面的都综合一下。

这个系列的内容模拟器基本上都不支持，需要真机测试才可以。所以掏出手机，咱们一起来搞事情吧。为了能够录到手机效果，也是小费了一番周折。

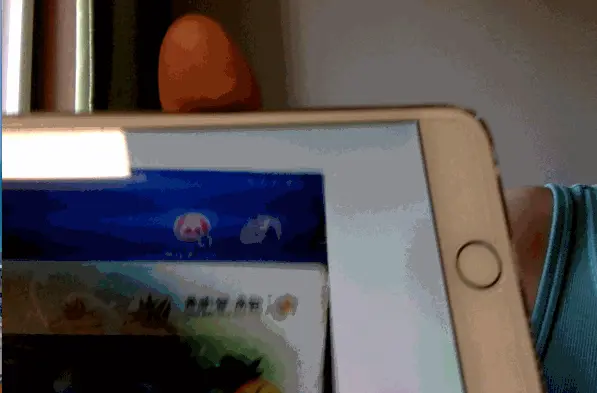

咱们通过实现一个随屏幕旋转的图片来看看加速计怎么玩。下面是完成后的效果视频截图。请无视我的小背心：

随屏幕旋转效果图

有一些APP除了绚丽的界面之外，还会有一些特殊的功能。例如微信的摇一摇，各种健康软件的计步器，指南针等等。这些APP其实都用到了iOS当中一个核心运动框架，叫做CoreMotion。

CoreMotion可以从内置的传感器中获取数据，这些传感器包括陀螺仪、加速器和磁力计。更值得嘚瑟的是，苹果集成了很多算法，可以直接输出剥离重力加速因素的加速度信息。好流弊的样纸。

1. 加速计介绍

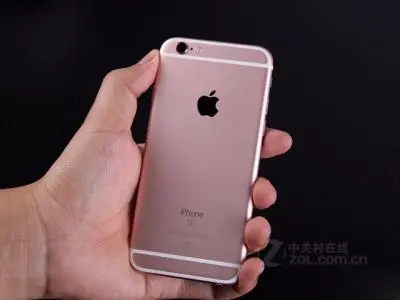

iPhone、iPad、iWatch都可以测量x,y,x三个轴上的加速力。加速力就是当物体在加速过程中作用在物体上的力。用一张图说明一下下：


2. 加速计的使用

既然说了加速计是通过CoreMotion这个框架来管理的，而且苹果继承了辣么多算法，所以CoreMotion一定还有一个Manager。官方是这么介绍CMMotionManager：

A CMMotionManager object is the gateway to the motion services provided by iOS. These services provide an app with accelerometer data, rotation-rate data, magnetometer data, and other device-motion data such as attitude. These types of data originate with a device’s accelerometers and (on some models) its magnetometer and gyroscope.

所以只要使用Motion的服务，咱们一定需要使用CMMotionManager。
使用步骤如下：

1. 初始化CMMotionManager管理对象；
2. 调用管理对象的对象方法获取数据；
3. 处理数据；
4. 当不需要使用的时候，停止获取数据。

//初始化全局管理对象
- (CMMotionManager *)manager{
    if (!_manager) {
        _manager = [[CMMotionManager alloc] init];
    }
    return _manager;
}

//停止获取加速计数据。在停止之前判断一下是否还处在活动
    if ( self.manager.accelerometerActive) {
        [self.manager stopAccelerometerUpdates];
        NSLog(@"关闭啦");
    }

3. 获取加速计数据的两种方式

CoreMotion中有2种获取数据方式，一种叫做PUSH的方式，一种叫做PULL的方式。
顾名思义，PUSH就是被动的获取。设定完了之后，线程定时把获取到的数据推送回来。可想而知，对于资源的消耗是会稍微大一点的。

PULL，就是要去索取。拉一下才会获取到数据。不要不给。

3.1 PULL的方式

- (void)useAccelerometerPull{

    //判断加速度计可不可用
    if (self.manager.accelerometerAvailable){
        //设置加速计多久采样一次
        self.manager.accelerometerUpdateInterval = 0.1;
        //开始更新，后台线程开始运行。这是Pull方式。
        [self.manager startAccelerometerUpdates];
    }
    //获取并处理加速度计数据。这里我们就只是简单的做了打印。
    NSLog(@"X = %f,Y = %f,Z = %f",self.manager.accelerometerData.acceleration.x,self.manager.accelerometerData.acceleration.y,self.manager.accelerometerData.acceleration.z);
}

3.2 PUSH的方式

- (void)useAccelerometerPush{
    //判断加速度计可不可用，判断加速度计是否开启
    if (self.manager.accelerometerAvailable){
        //设置加速计多久采样一次
        self.manager.accelerometerUpdateInterval = 0.1;
        //Push方式获取和处理数据，这里我们一样只是做了简单的打印。把采样的工作放在了主线程中。
        [self.manager startAccelerometerUpdatesToQueue:[NSOperationQueue mainQueue]
                                      withHandler:^(CMAccelerometerData *accelerometerData, NSError *error){
       NSLog(@"X = %f,Y = %f,Z = %f",self.manager.accelerometerData.acceleration.x,self.manager.accelerometerData.acceleration.y,self.manager.accelerometerData.acceleration.z);
         }];
    } else{
        NSLog(@"不可用");
    }
}

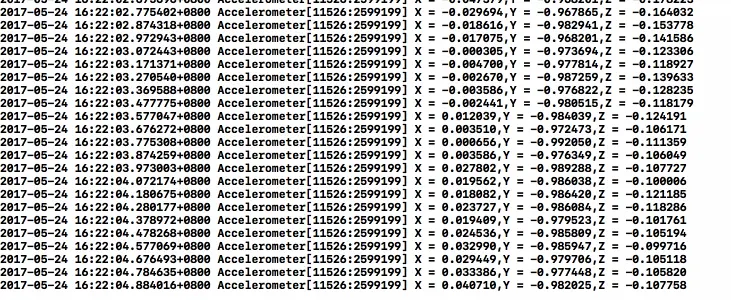

3.3 打印结果

我们可以愉快的看到XYZ轴的数值在疯狂地变化。这中间我的手机屏幕一直在晃动。


4. 实现图片永远水平方向

4.1 思路

STEP1:为了能够让图片无论在设备如何倾斜的情况下都保持水平，肯定首先要获取到屏幕的旋转。

STEP2:用很高的频率获取到这个数值之后，来旋转图片。
STEP 3: 就结束了。神马？！！！！开玩笑啦。其实在这个过程中可以发现，图片在旋转的时候会有一些抖动。肿么办呢？我们可以考对一定时间内获取的数据取平均值来缓和。在使用了下次文章介绍的陀螺仪之后，抖动效果也会得到明显的改善。这一部分的代码部分宅胖儿就没有实现了，自己尝试一下？！啦啦啦啦啦。

4.2 实现

随屏幕旋转效果图

- (void)keepBalance{
        if (self.manager.accelerometerAvailable) {
            //设置加速计采样频率
            self.manager.accelerometerUpdateInterval = 0.01f;
            [self.manager startAccelerometerUpdatesToQueue:[NSOperationQueue mainQueue] withHandler:^(CMAccelerometerData * _Nullable accelerometerData, NSError * _Nullable error) {
//                计算图片的水平倾斜角度。这里没有实现Z轴的形变，所以咱们只能在XY轴上变换。有兴趣的童鞋自己实现Z轴好不好？
                double rotation = atan2(accelerometerData.acceleration.x, accelerometerData.acceleration.y) - M_PI;
                self.imageView.transform = CGAffineTransformMakeRotation(rotation);
            }];
        }
}

4.3 关于形变角度atan2的说明

//计算旋转角度
double rotation = atan2(accelerometerData.acceleration.x, accelerometerData.acceleration.y) - M_PI;

这个里面用到了一个C语言的函数。atan2返回的是原点至点(x,y)的方位角，即与 x 轴的夹角。

你可能从未用过atan2这个函数，它和atan类似，但atan返回值范围是（-PI/2,PI/2），atan2返回值范围是（-PI，PI），并且他有两个参数。

atan2这个函数我们其实可以在很多地方都看到，Android、JS、PHP等等都能遇见到。如果想进一步深入了解，可以移步百度百科，感觉讲的还算挺清楚的。百度百科关于atan2的链接;
维基百科关于atan2的链接。

个人感觉还是有必要好好了解一下的。

好啦~手工~~~下次咱们用陀螺仪做一个水平滚动的小球的游戏玩玩~

多谢各位大爷评论、点赞、打赏。

---

源代码下载地址：OC+Swift两版。下载地址

---
