9. VMware虚拟化上安装F5负载均衡系统（BIG-IP LTM）

之前写过一篇《F5负载均衡配置一例 (型号:BIG-LTM-1600-4G-R)》，F5公司成立于美国，是应用交付网络（ADN）领域的全球领先厂商，它的负载均衡功能得到了广泛应用。之前接触到的F5都为硬件产品，最近才知道F5已经推出了针对虚拟化的相关版本，它可以支持VMware的vSphere、微软的Hyper-v、RedHat的KVM。

本次主要讲如何在vSphere虚拟化平台上安装F5，下载的安装文件为ova格式，直接导入vSphere即可。

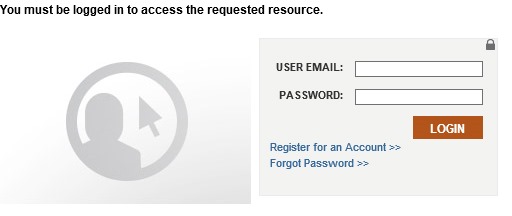

进入https://www.f5.com/trial/secure/页面，先注册一个F5帐号

登陆后，在进入的页面上点击“Go to BIG-IP LTM Virtual Edition”，如下图，从图中可看出，版本为11.3.0，目前的最新版本为11.5.x，但因为90天试用License只支持11.3.0。

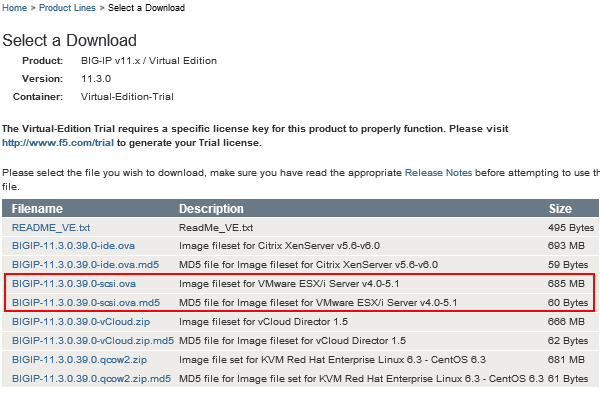

点击完“Go BIG-IP LTM Virtual Edition”，进入下面页面，下载BIGIP-11.3.0.39.0-scsi.ova即可。

下载完成后，开始导入vSphere中，打开控制台，选择“部署OVF模板”

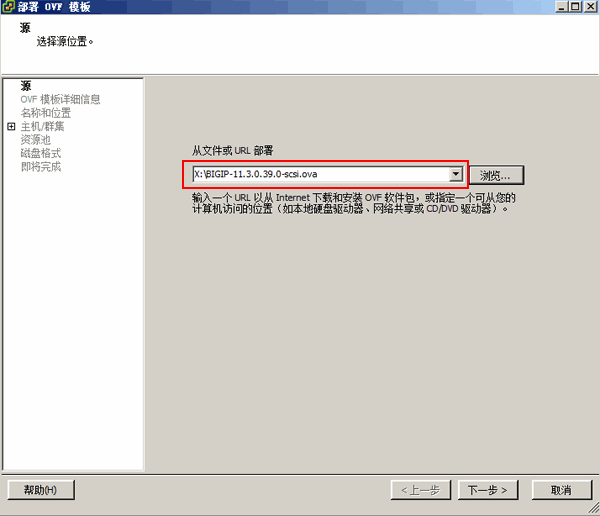

点击浏览，选择刚才下载的ova文件：BIGIP-11.3.0.39.0-scsi.ova，如下图

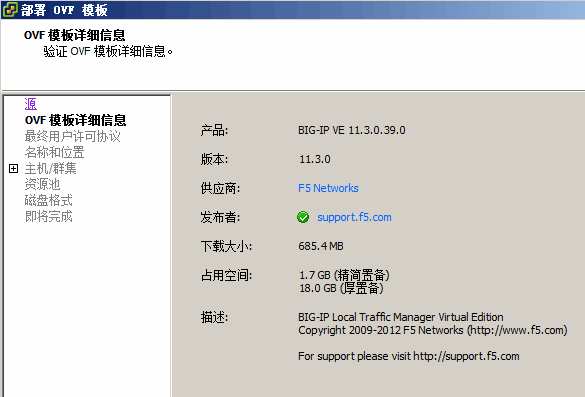

列出了该虚机占用空间、版本等信息

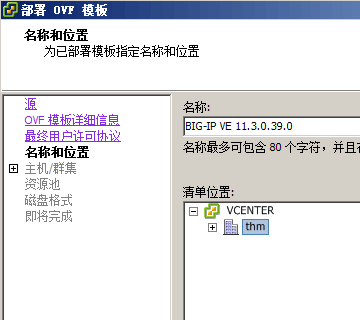

填写虚拟机名称及虚拟机放置位置，这里使用默认，如下图，点击下一步继续

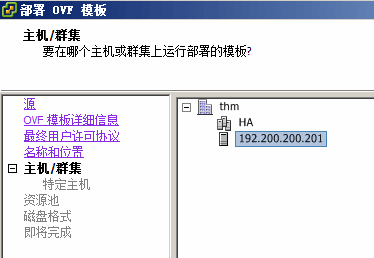

选择布置在哪个ESXI主机，选择后点击下一步继续

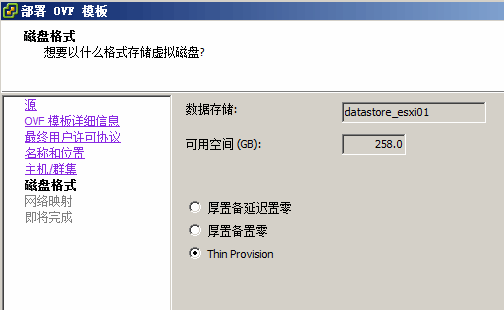

磁盘类型选择“精简置备”（Thin Provision）

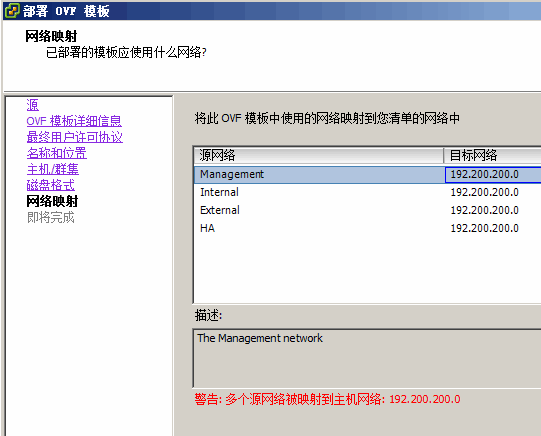

选择F5网卡对应的vSphere网络标签，这里都选择192.200.200.0网段

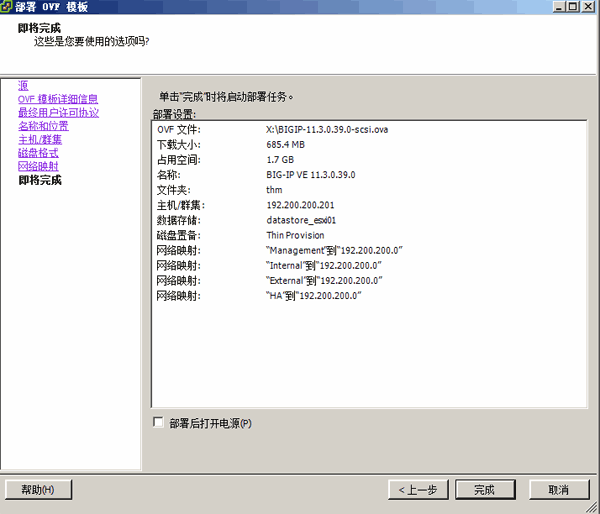

最后点击完成，开始创建F5的虚拟机

如下图，开始创建，因为文件不大，基本1-2分钟就创建完成

完成后，如下图，BIG-IP VE 11.3.0.39.0已经在虚拟机清单中

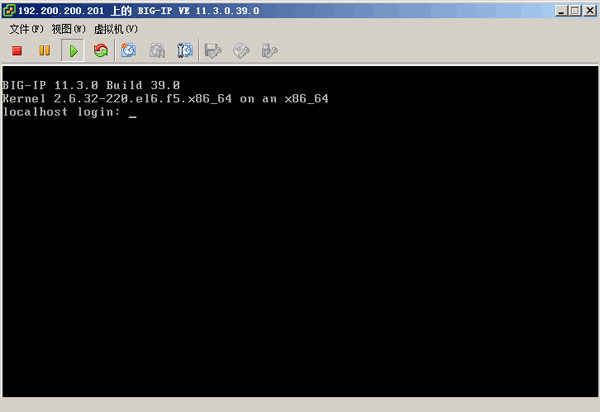

启动后，会出现如下的登陆窗口

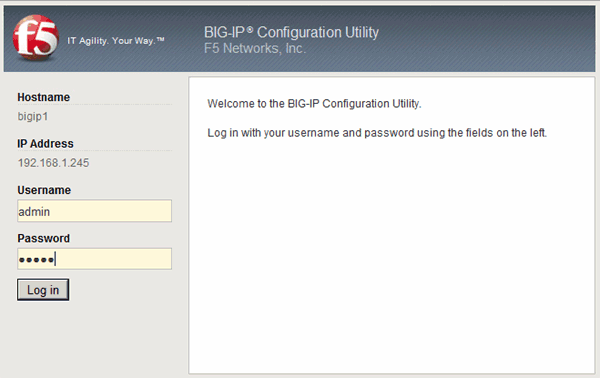

完成了安装工作后，开始配置License，启动后，默认的管理地址为192.168.1.245，打开IE浏览器，输入https://192.168.1.245，进入管理界面，默认用户名密码都为admin，点击Log in登陆

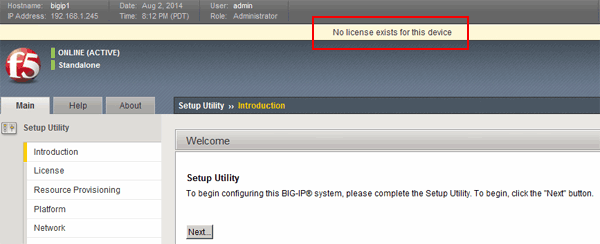

进入后，会提示该设备没有License，如下图，点击下图左边菜单栏中的“License”



进入http://www.f5.com/trial，点击”Get the 90-Day BIG-IP LTM VE Trial”，用于申请90天试用License

在进入的页面中，再点击如下按扭“Generate Registration Key”

如下图，输入验证码，及需要申请lisence的数量（最多4个）

申请后，去查收邮件，会包含如下内容，红色字即为申请到的4组序列号

Thank you for requesting a BIG-LTM-VE-VW-TR-SW registration key from F5.

Registration Key(s)  : JPAQW-BQTUO-PIVLY-FWIGZ-HHAEKDB
                                 WTORT-OOICC-AFUUQ-XIEZA-ICQDUSQ
                                 XZPBH-FQNVI-KCLPO-ULZVV-NPOLGWN
                                 QZTFY-DYSMC-LLVWO-ZPGGW-HBQSZLI
F5 Product           : F5-BIGLTMVE-VW-TR-SW
Evaluation Duration  : 90 days (starts upon first activation)
Contact              : funpower@gmail.com

Requested Registration Key Configuration
———————————————————
LTM, VE, VW, TR-SW – LTM, VE, VW, TR-SW (Qty 4)

回到F5管理界面，选择左边菜单栏的Setup Utility > License，点击“Activate”开始激活，

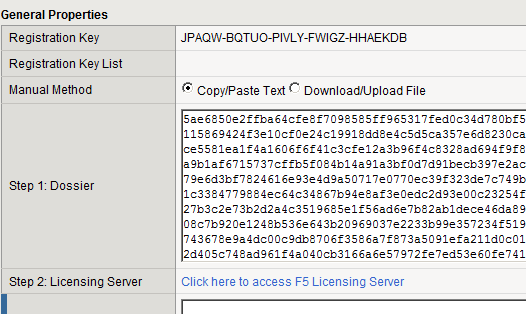

将任一组序列号输入如下图框中，Activation Method选择Manual

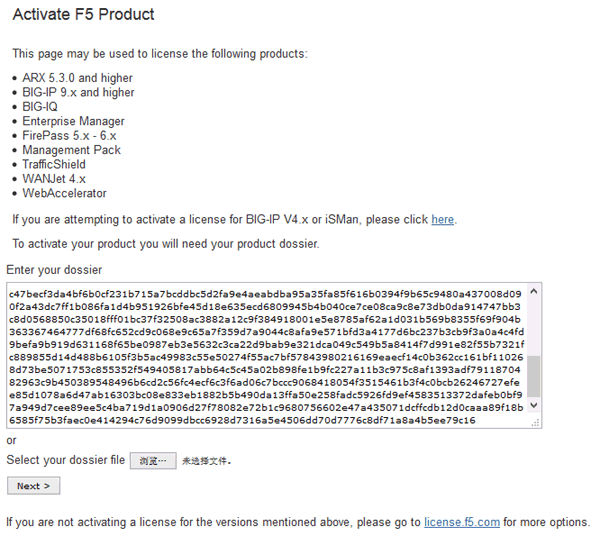

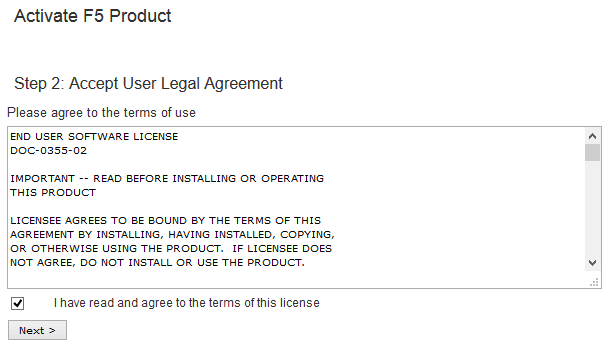

复制下面的“乱码”，进入https://avtivate.f5.com/license，粘贴刚才的乱码，点击NEXT，同意协议，

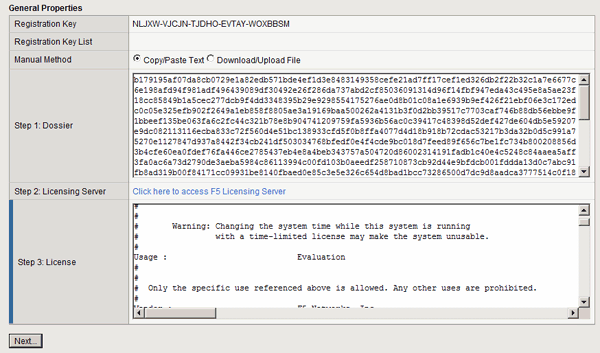

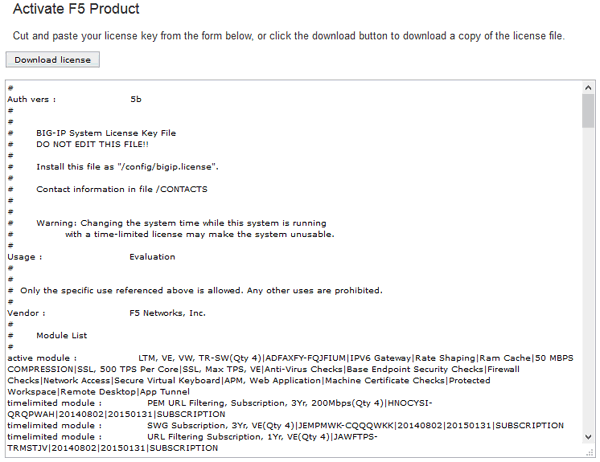

最后如下图，得到了license，将框里内容复制至F5激活窗口中

点击NEXT完成注册

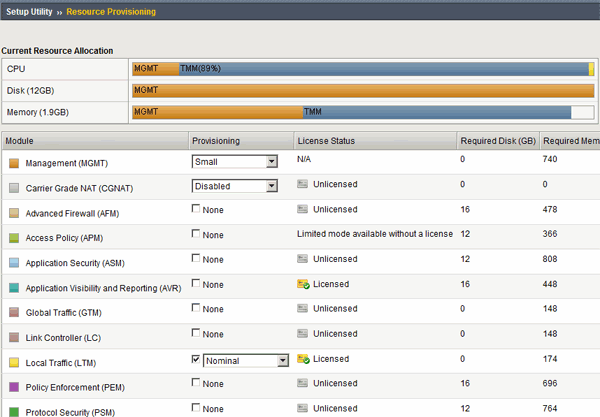

激活后，就可以看到序列号已经生效。



接着，就可以根据需要配置F5的相关功能进行试用。可参考《F5负载均衡配置一例 (型号:BIG-LTM-1600-4G-R)》。
