坎坤小K WiFi智能插座 世界上最小 拆解评测

原创 2014年04月17日 12:01:42
=============================================================

本作者已经在小米论坛发了贴,同样为此拆解评测。。地址为

【拆解评测】小K插座 拆解评测大揭密
http://bbs.xiaomi.cn/thread-9693593-1-1.html

=============================================================
这几天终于来了小K智能插座
本着负责的态度,还是得测测实际性能,毕竟这个是世界上最小的智能插座。。





基本介绍:
小K 通过WIFI 来控制插在插座上的电器,如电热水器,饮水机,你可以定时开关电器,达到省电省心效果。
也可以通过手机远程操控,随时开启关闭,随心所欲地让电器为你服务。。。
当然小K还具有别的智能插座没有的功能。WiFi增强功能,让你土豪大的家里,信号都满满的。。。

官方宣传:
小K 智能插座听说有5大功能,我得一一测测才行。。
1、WIFI增强功能
2、手机远程控制
3、专业定时
4、手机充电保护
5、万能插座转换

但我这次主要测几个重要的
一、体积世界上最小
二、WIFI增强功能
三、拆解大解密


背景:
购买时,作者已经试用过一些智能插座。诸如博联,欧瑞博,同时也对贝尔金,赫马,pluaway
友尚,icomhome 等国内外智能插座有过关注。。
远程控制,是大伙都必须具备的能力,
一旦看到小K智能插座时,就看到两个主要两个差异点:小、WIFI增强
话不多说,立即开始吧。。


一、体积世界上最小
这里就不验证它是不是最小,因为山外总是有山的,但既然喊出这个口号,应该就是体积上下了功夫。

首先看看尺寸 53x53x28mm(长x宽x厚)
尺寸相当小,比起当初作者觉得已经改进不少的欧瑞博插座还要小 (欧瑞博103x63x30mm)

当然我们还是要看看实际表现


对于普通86型面板,小K 还是挡到了上面的二口插座。一般的二口插座插不上了。。



下图作者的插座,插排有点窄。。。黑色的USB充电器插不上。。。

当然上面的排插间距比较窄,还不能作为大部分排插的代表,此处仅作参考。。


下图引用 官方自拍图

这些插座间距比较好,小K 很好地兼容了左右上的插孔


下面是引用了@物联网世界 的一张图片 (别的插座)
http://www.iotworld.com.cn/html/News/201311/aef4f05c0c2ab3ca.shtml

从左到右是博联、欧瑞博,贝尔金
欧瑞博(103x63x30mm)宽63mm


体积的小结:
优点:小K的体积小,还是做得不错的, 一般的排插都能兼顾上下左右。。
缺点:普通的86型插座会挡上面二口插孔,还需改进



二.WIFI增强功能
有用户使用了小K的智能插座,但是觉得WIFI增强功能很鸡肋
但是官方给出了,WIFI信号增强: 15dbm
所以还是得自己测测,眼见为实。。
测试方法:
1.把小K放在里路由器比较远的地方,
2.然后开启WIFI增强,
3.查看信号强度是否增强。。

使用工具:
1.小米手机2s+WIFI分析仪 apk
2.极路由
3.小K插座


作者房间布局(怎么感觉好像会泄露隐私):

背景:
路由放在卧室里,小K放在厨房里。
路由到小K位置3米,至少经过1堵墙,也可以看做两堵墙,总之路由信号肯定减弱。。

1.小K位置的路由信号

原HIWIFI的信号 已经低于-60dbm,信号只能算良好


打开小K的WIFI增强功能


出现了了一个新的HiWiFi信号,跟原来的SSID一样。。密码也是一样,只是网卡的MAC地址不一样。。
Service Set Identifier,中文是服务区标示符,通俗讲网络名称
从上面两图可以看出,信号强度已经比原先的增强了将近20dbm,效果还是不错的。。

但是疑问也就出来了,同样的SSID,手机怎么辨别呢?
作者看了小米手机两个网络只认得一个。。
而且,在你选择里一个网络后,如果还有信号的话,不会选择另外一个,
你增强了WIFI后,你会看到信号强度还是不怎么变。。
也就是说,在厨房你得重新开启WIFI,手机才会选择了强信号的小K中继的网络、
这时,你可以看到信号强度杠杠滴强~~~

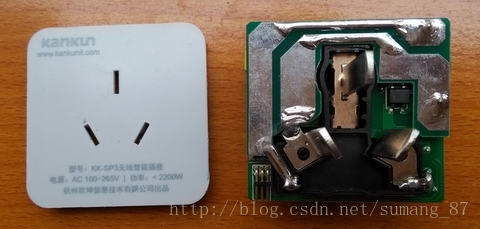

三、拆解大解密
我承认这节标题有点小标题党。。其实就是拆解看芯片,看方案
(我也不是很懂,大致摘录下,还望高手分析)

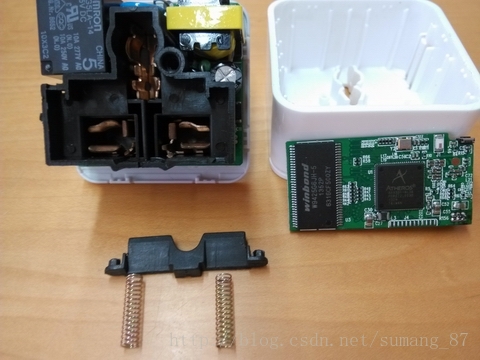

结构很紧凑。。基本上没有空余空间了。。



主芯片:1.AR9331,主频为400MHz,MIPS 24k内核
          集成2.4G单频802.11n无线控制器以及5口百兆路由器和交换机功
        2.跟极卫星方案一样,TPLINK 几款便携旅行路由器TP-Link WR703N / 702也是用这个
        3.方案成熟,发热量小。。
        4.跟一般的插座的TI & jorjin ,高通 方案不一样


RAM  内存:采用Winbond W9425G6JH-5 32MB
FLASH固件:WinBond 25032FVSIG 8MB

RAM 和FLASH都比TP的几款随身路由要小一半,
原因很正常,本事这款插座并不是定位旅行路由器使用。。
根本不需要那么多空间和无论是FLASH 还是RAM

分析
优点:功能可以更丰富些
缺点:配置速度不及别的快。。



电源部分(没有完全拆开,只是记录大件物品):
从设计上看,小K的设计基本上很极致了,就为打造世界最小的小K插座

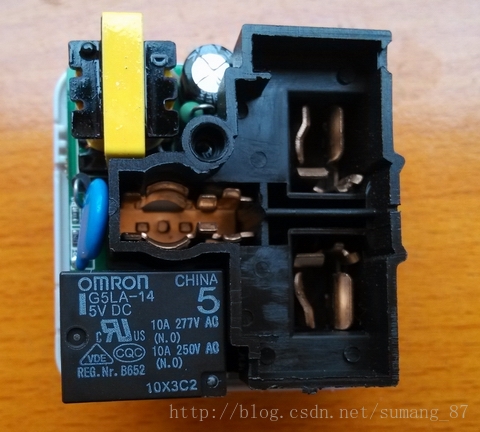

开关电源
2A的保险丝管:T2A 250V CO MST
继电器:Omron G5LA-14  (外形尺寸:19.6*15.6*15.6mm   触点负载:10A  线圈电压:DC5-48V)(摘于网络)
变压器:木有型号


拆开底盖后,发现
桥式整流:MB6S
==========================================================================
本作者也在小米论坛发了一篇帖子,内容差不多,但图片更多
【拆解评测】小K插座 拆解评测大揭密
http://bbs.xiaomi.cn/thread-9693593-1-1.html
=============未完待续...==================================================
PS:
如果想要的,狂戳传送门 【小K智能插座
想要大图的,可以联系企鹅:流灵散灵气似无霸气


参考:
http://www.mscbsc.com/askpro/question13066
http://www.leiphone.com/d-kankun-smartplug.html
http://www.iotworld.com.cn/html/News/201311/aef4f05c0c2ab3ca.shtml
