使用高德地图Web服务-路线规划

原创 2017年09月09日 15:36:15

高德地图路径规划服务

http://lbs.amap.com/api/webservice/guide/api/direction
提供两个点之间的路线:步行、公交、驾车

使用

  1. 申请高德地图Web服务的Key
  2. 按申请的参数拼接URL
  3. 使用JS的AJAX异步请求HTTP服务
  4. 获取参数使用

    这里写图片描述

例子

JS框架:jQuery(操作DOM,异步发送请求)
ArcGIS API for javascript:展示路径规划的结果
底图:天地图(坐标系4326)
项目为Hbuild工程文件
此例子为小生项目例子,还未进行封装与改善
下载地址 若没有积分请在评论处留邮箱

目录介绍

这里写图片描述

主要代码

HTML页面

<!DOCTYPE html>
<html>
    <head>
        <meta charset="UTF-8">
        <title>高德地图路线规划</title>

        <link rel="stylesheet" type="text/css" href="https://js.arcgis.com/3.21/esri/css/esri.css" />
        <link rel="stylesheet" type="text/css" href="https://js.arcgis.com/3.21/dijit/themes/tundra/tundra.css"/>
        <script type="text/javascript">
            var dojoConfig = {
                parseOnLoad: true,
                packages: [{ //解释:require(["js/.."],function(){}) 中  js/ 即为 location的值
                    name: "js", //对应require引用包里的js
                    location: location.pathname.replace(/\/[^/]*$/, '') + '/js' //对应的路径
                }]
            };
        </script>
        <script type="text/javascript" src="https://js.arcgis.com/3.21/init.js"></script>

        <script src="http://libs.baidu.com/jquery/2.0.0/jquery.min.js"></script>
        <script src="http://libs.baidu.com/bootstrap/3.0.3/js/bootstrap.min.js"></script>
        <link href="http://libs.baidu.com/bootstrap/3.0.3/css/bootstrap.min.css" rel="stylesheet">

    </head>
    <body>
        <div id="map" style="width:900px; height:580px; border:1px solid #000;"></div>
<script>
var map;
var selectedSpotsBuffer_spotsMap = { //模拟项目数据
    "1" : {
        geometry : {
            x : 118.13214548600001,
            y : 24.424820321000027
        },
        attributes :  {
            id : 1,
            name :"白石炮台遗址",
            recommendtime:120,
            total:76.16926103,
            x:118.13214548600001,
            y:24.424820321000027
        }
    },
    "6" : {
        geometry : {
            x : 118.11964657700003,
            y : 24.434867303000033
        },
        attributes :  {
            id : 6,
            name :"启明寺",
            recommendtime:90,
            total:88.32278481,
            x:118.11964657700003,
            y:24.434867303000033
        }
    }
};
$(document).ready(function(){
    $.getScript("js/tools/symbol.js",function () { //引入符号系统
        initSymbol();
    });
    require(["esri/map", "js/tools/TDTLayer","js/tools/TDTAnnoLayer","esri/layers/GraphicsLayer"],
    function (Map, TDTLayer,TDTAnnoLayer,GraphicsLayer) {
        map = new Map("map", { //初始化底图
            center: [118.15, 24.55],
            zoom: 11,
            logo : false //logo
        });
        var baselayer = new TDTLayer(); //加载天地图图层
        map.addLayer(baselayer);
        var annolayer = new TDTAnnoLayer();//加载天地图图层
        map.addLayer(annolayer);

        var direction = new GraphicsLayer({ //新建路线规划的图层 用来显示路线规划结果
            id : "direction"
        });
        map.addLayer(direction);

        $.getScript("js/tools/coordinateUtils.js",function(){ //加载坐标转换工具
            $.getScript("js/tools/amap-direction.js",function(){ //加载高德地图路径规划
                //两种调用方法
//              walking("direction","白石炮台遗址->启明寺",selectedSpotsBuffer_spotsMap["1"]["geometry"],selectedSpotsBuffer_spotsMap["6"]["geometry"]);
                transit("direction","白石炮台遗址->启明寺",{"origin" : selectedSpotsBuffer_spotsMap["1"]["geometry"],
                    "destination" : selectedSpotsBuffer_spotsMap["6"]["geometry"],
                    "city" : "厦门"
                });
            });
        });
    });
});
</script>
    </body>
</html>

高德地图服务amap-direction.js

/**
 * @function 高德地图路径导航服务
 * @description 依赖于coordinateUtils.js包
 */

var AMAP_SERVICE_KEY = "4fac3db************7db1c7"; //key 请自己申请
/**
 * @function 步行
 * @parma layerName 加载的图层名
 * @parma _routeName 路线名称
 * @param originGeometry,destinationGeometry起始点geometry
 */
var steps;
var routeName;
var layerName;
function walking(_layerName,_routeName,originGeometry,destinationGeometry) {
    layerName = _layerName;
    routeName = _routeName;
    var origin = wgs84togcj02(originGeometry.x,originGeometry.y); //坐标系转换
    var destination = wgs84togcj02(destinationGeometry.x,destinationGeometry.y);
    var serviceUrl =
    "http://restapi.amap.com/v3/direction/walking?output=JSON&origin="+origin+"&destination="+destination+"&key="+AMAP_SERVICE_KEY;
    $.ajax({ //高德地图HTTP服务
        type:"get",
        url:serviceUrl,
        async:true,
        success : function(result){ //成功返回结果
            result = eval(result); //解析JSON格式的字符串
            steps = result.route.paths[0].steps; //取出步行数组
            handleResult_walking(steps); //处理步行数组
        }
    });
}
/**
 * @function 处理steps 步行数组
 * @param {Object} result
 */
function handleResult_walking(steps) {
    //因服务中所给路线的经纬度为字符串,所以我们将其转换成数组,并覆盖
    $.each(steps, function(index,value) {
        //把字符串变成 坐标数组,然后转换
        var latAndLons = value.polyline.split(";");
        var points = [];
        $.each(latAndLons,function(index,value){
            var point = value.split(","); //一个点的经纬度 [x,y]
            $.each(point, function(index,value) {//[x,y]字符串转为float
                point[index] -= 0;
            });
            point = gcj02towgs84(point[0],point[1]);//转换坐标
            points.push(point);//放入集合
            console.log(points);
        });
        value.polyline = points; //覆盖原来的字符串
        console.log(value.polyline);
    });
    drawRoute_walking(routeName,steps); //画出解决方案
}
function drawRoute_walking(routeName,steps){
    $.each(steps,function(index,value){
        var lineName = routeName + " 第"+(index+1)+"步"; //步数名称
        console.log(lineName);console.log(value);
        drawLine_walking(lineName,value); //画线
    });
}
function drawLine_walking(lineName,lineMap) {
    require([
        "esri/geometry/Polyline",
        "esri/graphic",
        "esri/InfoTemplate",
        "esri/layers/GraphicsLayer"
    ], function(Polyline,Graphic,InfoTemplate,GraphicsLayer) {
        var polylineJson = { //线对象参数JSON格式
            "paths":[
                lineMap.polyline
            ],
            "spatialReference":{
                "wkid":4326
            }
        };
        var polyline = new Polyline(polylineJson); //创建线对象
        console.log(polyline);
        var attr = { //该地理实体的属性
            name : lineName,
            action : lineMap.action,
            distance : lineMap.distance,
            instruction : lineMap.instruction,
            road :lineMap.road
        };
        //地理实体的信息窗口
        var infoTemplate = new InfoTemplate("${name}", "方向:${action}<br/>介绍:${instruction}<br/>距离:${distance}米<br/>路名:${road}");
        //创建客户端图形
        var graphic = new Graphic(polyline,symbolMap["line_default"],attr,infoTemplate);
        //加载到地图上
        map.getLayer(layerName).add(graphic);
    });
}
/**
 * @function 公交
 * @parma layerName 加载的图层名
 * @param routeName 线路名称
 * @param paramsMap参数信息
        origin lon,lat(经度,纬度),如117.500244, 40.417801 经纬度小数点不超过6位  必须
        destination on,lat(经度,纬度),如117.500244, 40.417801 经纬度小数点不超过6位  必须
        city 城市名 支持市内公交换乘/跨城公交的起点城市,规则:城市名称/citycode 必须
        strategy 0:最快捷模式;1:最经济模式;2:最少换乘模式;3:最少步行模式;5:不乘地铁模式
        nightflag 是否计算夜班车,1:是;0:否
        date 根据出发日期筛选,格式:date=2014-3-19
        time 根据出发时间筛选,格式:time=22:34
 */
var transitRoute; //{} 有origin、destination、distance、taxi_cost、transits乘车方案
function transit(_layerName,_routeName,paramsMap) {
    layerName = _layerName;
    routeName = _routeName;
    paramsMap.origin = wgs84togcj02(paramsMap.origin.x,paramsMap.origin.y);
    paramsMap.destination = wgs84togcj02(paramsMap.destination.x,paramsMap.destination.y);
    var serviceUrl = "http://restapi.amap.com/v3/direction/transit/integrated?";
    $.each(paramsMap, function(key,value) {
        serviceUrl += key +"="+value+"&";
    });
    serviceUrl += "output=JSON&key="+AMAP_SERVICE_KEY;
    console.log(serviceUrl);
    $.ajax({
        type:"get",
        url:serviceUrl,
        async:true,
        success : function(result){
            result = eval(result);
            console.log(result);
            transitRoute = result.route;
            $.each(transitRoute.transits, function(index,value) { //transits [] 遍历乘车方案
                //value {} 一种乘车方案 有cost duration nightflag walking_distance distance missed segments
                var segments = value.segments; //[] 乘车方案分几步
                $.each(segments, function(index,value) {
                    handleResult_walking(value.walking.steps);
                    handleResult_bus(value.bus.buslines);
                });
            });
        }
    });
}
function handleResult_bus(buslines) { //处理数据
    $.each(buslines, function(index,value) {
        //把字符串变成 坐标数组,然后转换
        console.log(value.polyline);
        var latAndLons = value.polyline.split(";");
        var points = [];
        $.each(latAndLons,function(index,value){
            var point = value.split(","); //一个点的经纬度 [x,y]
            $.each(point, function(index,value) {//[x,y]字符串转为float
                point[index] -= 0;
            });
            point = gcj02towgs84(point[0],point[1]);//转换坐标
            points.push(point);//放入集合
            console.log(points);
        });
        value.polyline = points;
        console.log(value.polyline);
    });
    drawRoute_bus(buslines); //画公交线
}

function drawRoute_bus(buslines) {
    $.each(buslines,function(index,value){
        var lineName = routeName + " 第"+(index+1)+"步 "+ value.name;
        console.log(lineName);console.log(value);
        drawLine_bus(lineName,value);
    });
}
function drawLine_bus(lineName,lineMap) {
    require([
        "esri/geometry/Polyline",
        "esri/graphic",
        "esri/InfoTemplate"
    ], function(Polyline,Graphic,InfoTemplate) {
        var polylineJson = {
            "paths":[
                lineMap.polyline
            ],
            "spatialReference":{
                "wkid":4326
            }
        };
        var polyline = new Polyline(polylineJson);
        console.log(polyline);
        var attr = {
            name : lineName,
            distance : lineMap.distance,
            type : lineMap.type,
            departure_stop : lineMap.departure_stop.name,
            arrival_stop : lineMap.arrival_stop.name
        };
        var infoTemplate = new InfoTemplate("${name}", "类型:${type}<br/>起始站:${departure_stop}<br/>下车站:${arrival_stop}<br/>距离:${distance}米");
        var graphic = new Graphic(polyline,symbolMap["line_default"],attr,infoTemplate);
        map.getLayer(layerName).add(graphic);
    });
}

坐标转换coordinateUtils.js

http://blog.csdn.net/summer_dew/article/details/77688210

点、线、面符号统一管理symbol.js

统一管理利于后期修改样式,不用在每个JS文件中找样式
也可以对样式方案进行扩展,用户可自行设置属于自己的一套样式

/**
 * Created by passerQi on 2017/8/23.
 * 说明:符号样式统一管理
 */
var symbolMap = {}; //存储符号系统的map
function initSymbol(){
    require([
        "esri/symbols/PictureMarkerSymbol",
        "esri/symbols/SimpleLineSymbol", //线符号
        "esri/symbols/SimpleMarkerSymbol", //点符号
        "esri/symbols/SimpleFillSymbol", //面符号
        ], function(PictureMarkerSymbol,SimpleLineSymbol,SimpleMarkerSymbol,SimpleFillSymbol) {
            //默认符号样式
            symbolMap["line_default"] = new SimpleLineSymbol(SimpleLineSymbol.STYLE_SOLID, new dojo.Color([236, 176, 25]), 3);
            symbolMap["point_default"] = new SimpleMarkerSymbol(SimpleMarkerSymbol.STYLE_CIRCLE,10, symbolMap["default_line"], new dojo.Color([236, 176, 25]));
            symbolMap["fill_default"] = new SimpleFillSymbol(SimpleFillSymbol.STYLE_SOLID, symbolMap["default_line"],  new dojo.Color([236, 176, 25]));
        //点
        symbolMap["point_main_blue"] = new PictureMarkerSymbol('img/point_main_blue.png', 25, 25);
        symbolMap["point_green"] = new PictureMarkerSymbol('img/point_green.png', 25, 25);
        symbolMap["point_restaurant"] = new PictureMarkerSymbol('img/point_main_blue.png', 25, 25);

        //面
        for (var i=0; i<9; i++) {
            if (i%3===0) {
                symbolMap["fill_"+i] = new SimpleFillSymbol(SimpleFillSymbol.STYLE_SOLID, symbolMap["default_line"],  new dojo.Color([236, 176, 50*i,0.2]));
            } else if ( i%3===1) {
                symbolMap["fill_"+i] = new SimpleFillSymbol(SimpleFillSymbol.STYLE_SOLID, symbolMap["default_line"],  new dojo.Color([236, 50*i, 25,0.2]));
            } else {
                symbolMap["fill_"+i] = new SimpleFillSymbol(SimpleFillSymbol.STYLE_SOLID, symbolMap["default_line"],  new dojo.Color([50*i, 176, 25,0.2]));
            }
        }

    });
}

加载天地图底图

http://blog.csdn.net/summer_dew/article/details/77687688

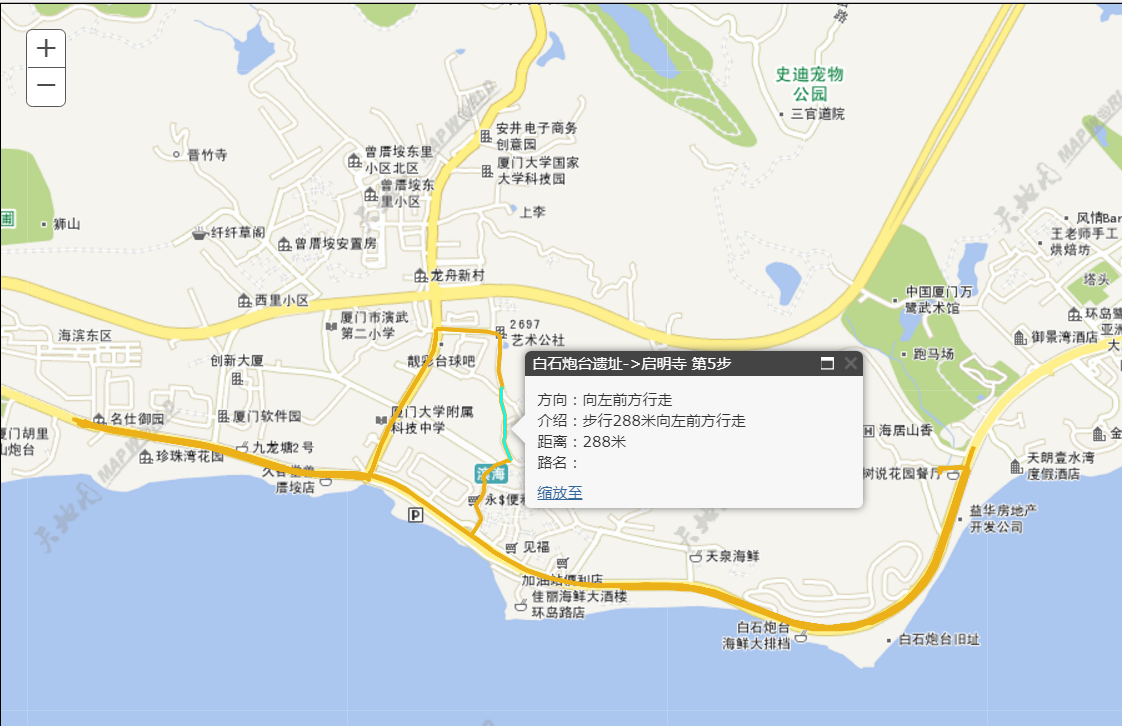

结果

这里写图片描述
