在阅读SurfaceFlinger HardwareComposer以及gralloc相关代码的过程中,我们经常会遇到native_handle private_handle_t ANativeWindowBuffer ANativeWindow GraphicBuffer Surface等等一系列和memory相关的struct和class,他们相互之间到底是什么区别,又有什么联系呢?本文从struct/class的结构角度分析下上述类型之间的关联.

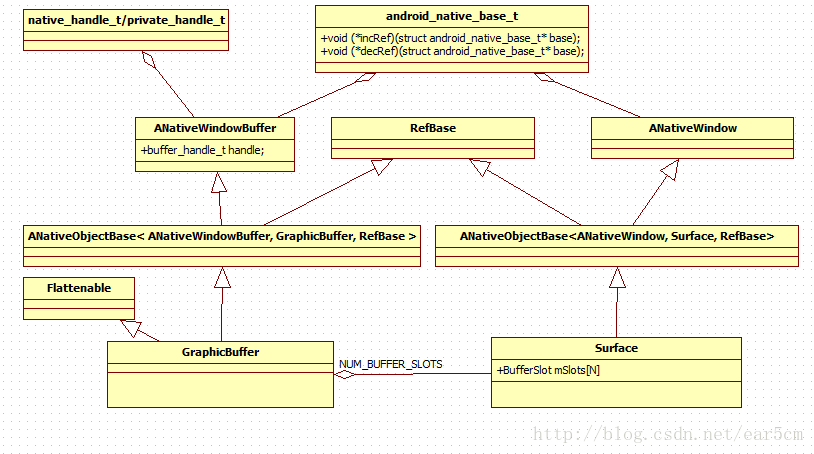

    概括来说,native_handle private_handle_t ANativeWindowBuffer GraphicBuffer这四个struct/class所描述的是一块memory,而ANativeWindow 和Surface所描述的是一系列上述memeory的组合和对buffer的操作方法.有的struct/class在比较低的level使用,和平台相关,而另外一些在比较高的level使用,和平台无关,还有一些介于低/高level之间,用以消除平台相关性,让android可以方便的运行在不同的平台上.

    我们依次来看下上述struct/class的定义:

1. native_handle

system/core/include/cutils/native_handle.h

[cpp] view plain copy
  1. typedef struct native_handle
  2. {
  3.     int version;        /* sizeof(native_handle_t) */
  4.     int numFds;         /* number of file-descriptors at &data[0] */
  5.     int numInts;        /* number of ints at &data[numFds] */
  6.     int data[0];        /* numFds + numInts ints */
  7. } native_handle_t;

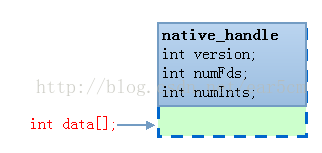

    native_handle/native_handle_t只是定义了一个描述buffer的结构体原型,这个原型是和平台无关的,方便buffer在各个进程之间传递,注意成员data是一个大小为0的数组,这意味着data指向紧挨着numInts后面的一个地址.我们可以把native_handle_t看成是一个纯虚的基类.


    一般来说,我们描述一块buffer,需要知道它在kernel中对应的fd,虚拟地址/物理地址,offset,size等等信息,后面我们在private_handle_t中就可以看到这些字段.
    android的gralloc模块负责从fb设备或者gpu中分配meomory,所以我们在gralloc中就可以找到native_handle的具体实现,gralloc中对buffer的描述就和具体的平台相关了,我们以aosp中最基本的gralloc为例,来看下gralloc中对native_handle是如何使用的.


2.private_handle_t

hardware/libhardware/modules/gralloc/gralloc_priv.h

[cpp] view plain copy
  1. #ifdef __cplusplus
  2. //在c++编译环境下private_handle_t继承于native_handle
  3. struct private_handle_t : public native_handle {
  4. #else
  5. //在c编译环境下,private_handle_t的第一个成员是native_handle类型,其实和c++的继承是一个意思,
  6. //总之就是一个指向private_handle_t的指针同样也可以表示一个指向native_handle的指针.
  7. struct private_handle_t {
  8.     struct native_handle nativeHandle;
  9. #endif
  10.     // file-descriptors
  11.     int     fd;
  12.     // ints
  13.     int     magic;
  14.     int     flags;
  15.     int     size;
  16.     int     offset;
  17.     // 因为native_handle的data成员是一个大小为0的数组,所以data[0]其实就是指向了fd,data[1]指向magic,以此类推.
  18.     // 上面提到我们可以把native_handle看成是一个纯虚的基类,那么在private_handle_t这个派生类中,numFds=1 numInts=4.
  19.     ...
  20. }
    gralloc分配的buffer都可以用一个private_handle_t来描述,同时也可以用一个native_handle来描述.在不同的平台的实现上,private_handle_t可能会有不同的定义,所以private_handle_t在各个模块之间传递的时候很不方便,而如果用native_handle的身份来传递,就可以消除平台的差异性.在HardwareComposer中,由SurfaceFlinger传给hwc的handle即是native_handle类型,而hwc作为平台相关的模块,他需要知道native_handle中各个字段的具体含义,所以hwc往往会将native_handle指针转化为private_handle_t指针来使用.

3. buffer_handle_t

    标题中并没有提到这个类型,因为这个类型实在是太简单了,我们看code

system/core/include/system/window.h

[cpp] view plain copy
  1. typedef const native_handle_t* buffer_handle_t;
    在window.h中又把指向native_handle_t的指针define为buffer_handle_t,

sturct native_handle

native_handle_t

struct private_handle_t
这三个类型可以看作是同一个东西,而buffer_handle_t则是指向他们的指针.

    那么android是如何使用这些struct的,gralloc分配的buffer如何和android联系起来呢?
我们继续来看window.h

4. ANativeWindowBuffer和ANativeWindow

    在具体分析ANativeWindowBuffer和ANativeWindow之前,我们先来看下和这两个类型都相关的另外一个结构体android_native_base_t

system/core/include/system/window.h

[cpp] view plain copy
  1. typedef struct android_native_base_t
  2. {
  3.     /* a magic value defined by the actual EGL native type */
  4.     int magic;
  5.
  6.     /* the sizeof() of the actual EGL native type */
  7.     int version;
  8.
  9.     void* reserved[4];
  10.
  11.     /* reference-counting interface */
  12.     void (*incRef)(struct android_native_base_t* base);
  13.     void (*decRef)(struct android_native_base_t* base);
  14. } android_native_base_t;
incRef和decRef是为了把派生类和android所有class的老祖宗RefBase联系起来所预留的函数指针,在后面我们在会看到指针具体会指向哪些函数.
[cpp] view plain copy
  1. typedef struct ANativeWindowBuffer
  2. {
  3. #ifdef __cplusplus
  4.     ANativeWindowBuffer() {
  5.         // ANDROID_NATIVE_BUFFER_MAGIC的值是"_bfr"
  6.         common.magic = ANDROID_NATIVE_BUFFER_MAGIC;
  7.         common.version = sizeof(ANativeWindowBuffer);
  8.         memset(common.reserved, 0, sizeof(common.reserved));
  9.     }
  10.
  11.     // Implement the methods that sp<ANativeWindowBuffer> expects so that it
  12.     // can be used to automatically refcount ANativeWindowBuffer's.
  13.     // 调用common,也就是android_native_base_t的incRef和decRef函数,具体函数是什么还不知道
  14.     void incStrong(const void/*id*/const {
  15.         common.incRef(const_cast<android_native_base_t*>(&common));
  16.     }
  17.     void decStrong(const void/*id*/const {
  18.         common.decRef(const_cast<android_native_base_t*>(&common));
  19.     }
  20. #endif
  21.
  22.     // common的incRef和decRef还没有明确是什么
  23.    struct android_native_base_t common;
  24.
  25.     int width;
  26.     int height;
  27.     int stride;
  28.     int format;
  29.     int usage;
  30.
  31.     void* reserved[2];
  32.     // buffer_handle_t是指向sturct native_handle, native_handle_t, struct private_handle_t的指针.
  33.     buffer_handle_t handle;
  34.
  35.     void* reserved_proc[8];
  36. } ANativeWindowBuffer_t;
  37. // Old typedef for backwards compatibility.
  38. typedef ANativeWindowBuffer_t android_native_buffer_t;
ANativeWindow的定义如下

[cpp] view plain copy
  1. struct ANativeWindow
  2. {
  3. #ifdef __cplusplus
  4.     ANativeWindow()
  5.         : flags(0), minSwapInterval(0), maxSwapInterval(0), xdpi(0), ydpi(0)
  6.     {
  7.         // ANDROID_NATIVE_WINDOW_MAGIC的值是"_wnd"
  8.         common.magic = ANDROID_NATIVE_WINDOW_MAGIC;
  9.         common.version = sizeof(ANativeWindow);
  10.         memset(common.reserved, 0, sizeof(common.reserved));
  11.     }
  12.
  13.     /* Implement the methods that sp<ANativeWindow> expects so that it
  14.        can be used to automatically refcount ANativeWindow's. */
  15.     // 调用common,也就是android_native_base_t的incRef和decRef函数,具体函数是什么还不知道
  16.     void incStrong(const void/*id*/const {
  17.         common.incRef(const_cast<android_native_base_t*>(&common));
  18.     }
  19.     void decStrong(const void/*id*/const {
  20.         common.decRef(const_cast<android_native_base_t*>(&common));
  21.     }
  22. #endif
  23.     // common的incRef和decRef还没有明确是什么
  24.     struct android_native_base_t common;
  25.     ...
  26.     int     (*dequeueBuffer)(struct ANativeWindow* window,
  27.                 struct ANativeWindowBuffer** buffer, int* fenceFd);
  28.     int     (*queueBuffer)(struct ANativeWindow* window,
  29.                 struct ANativeWindowBuffer* buffer, int fenceFd);
  30.     int     (*cancelBuffer)(struct ANativeWindow* window,
  31.                 struct ANativeWindowBuffer* buffer, int fenceFd);
  32. };
  33.  /* Backwards compatibility: use ANativeWindow (struct ANativeWindow in C).
  34.   * android_native_window_t is deprecated.
  35.   */
  36. typedef struct ANativeWindow ANativeWindow;
  37. typedef struct ANativeWindow android_native_window_t __deprecated;
我们目前需要注意的是ANativeWindow的函数指针成员所指向的函数都需要一个struct ANativeWindowBuffer* buffer的参数.

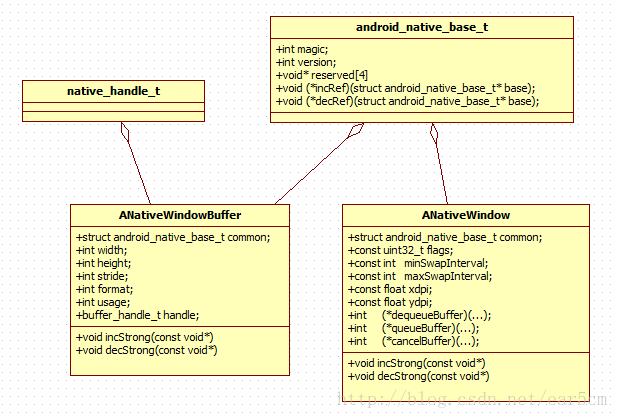

ANativeWindowBuffer和ANativeWindow还是没有给android_native_base_t的incRef和decRef指针赋值,ANativeWindowBuffer和ANativeWindow两个还是可以理解为抽象类!


5. GraphicBuffer和Surface

frameworks/native/include/ui/GraphicBuffer.h

[cpp] view plain copy
  1. class GraphicBuffer
  2.     : public ANativeObjectBase< ANativeWindowBuffer, GraphicBuffer, RefBase >,
  3.       public Flattenable<GraphicBuffer>
  4. {
  5. ...
  6. }
GraphicBuffer继承于模版类ANativeObjectBase,这个模版类有三个模版.

frameworks/native/include/ui/ANativeObjectBase.h

[cpp] view plain copy
  1. // NATIVE_TYPE=ANativeWindowBuffer TYPE=GraphicBuffer REF=RefBase
  2. template <typename NATIVE_TYPE, typename TYPE, typename REF>
  3. // ANativeObjectBase多重继承于ANativeWindowBuffer和RefBase
  4. class ANativeObjectBase : public NATIVE_TYPE, public REF
  5. {
  6. public:
  7.     // Disambiguate between the incStrong in REF and NATIVE_TYPE
  8.     // incStrong和decStrong直接调用其中一个基类RefBase的对应函数
  9.     void incStrong(const void* id) const {
  10.         REF::incStrong(id);
  11.     }
  12.     void decStrong(const void* id) const {
  13.         REF::decStrong(id);
  14.     }
  15.
  16. protected:
  17.     // 给ANativeObjectBase取了个别名BASE
  18.     typedef ANativeObjectBase<NATIVE_TYPE, TYPE, REF> BASE;
  19.     ANativeObjectBase() : NATIVE_TYPE(), REF() {
  20.         // 构造函数中给ANativeWindowBuffer.common的两个函数指针赋值了!这两个指针就是我们之前在分析ANativeWindowBuffer的时候悬而未决的地方.
  21.         // incRef和decRef指针分别指向内部函数incRef和decRef
  22.         NATIVE_TYPE::common.incRef = incRef;
  23.         NATIVE_TYPE::common.decRef = decRef;
  24.     }
  25.     static inline TYPE* getSelf(NATIVE_TYPE* self) {
  26.         return static_cast<TYPE*>(self);
  27.     }
  28.     static inline TYPE const* getSelf(NATIVE_TYPE const* self) {
  29.         return static_cast<TYPE const *>(self);
  30.     }
  31.     static inline TYPE* getSelf(android_native_base_t* base) {
  32.         return getSelf(reinterpret_cast<NATIVE_TYPE*>(base));
  33.     }
  34.     static inline TYPE const * getSelf(android_native_base_t const* base) {
  35.         return getSelf(reinterpret_cast<NATIVE_TYPE const*>(base));
  36.     }
  37.     // 内部函数incRef和decRef调用上面的incStong和decStrong,也就是说ANativeWindowBuffer.common的两个函数指针最终会调用到RefBase的incStrong和decStrong.
  38.     static void incRef(android_native_base_t* base) {
  39.         ANativeObjectBase* self = getSelf(base);
  40.         self->incStrong(self);
  41.     }
  42.     static void decRef(android_native_base_t* base) {
  43.         ANativeObjectBase* self = getSelf(base);
  44.         self->decStrong(self);
  45.     }
  46. };
    搞了半天,原来GraphicBuffer就是ANativeWindowBuffer一种具体实现,把ANativeWindowBuffer的common成员的两个函数指针incRef decRef指向了GraphicBuffer的另一个基类RefBase的incStrong和decStrong,而ANativeWindowBuffer无非就是把buffer_handle_t包了一层.我们看下另外一个从ANativeObjectBase派生的类,他就是大名鼎鼎的,Surface!

frameworks/native/include/gui/Surface.h

[cpp] view plain copy
  1. class Surface
  2.     : public ANativeObjectBase<ANativeWindow, Surface, RefBase>
  3. {
  4.     enum { NUM_BUFFER_SLOTS = BufferQueue::NUM_BUFFER_SLOTS };
  5.     ...
  6.     struct BufferSlot {
  7.         sp<GraphicBuffer> buffer;
  8.         Region dirtyRegion;
  9.     };
  10.     // mSlots stores the buffers that have been allocated for each buffer slot.
  11.     // It is initialized to null pointers, and gets filled in with the result of
  12.     // IGraphicBufferProducer::requestBuffer when the client dequeues a buffer from a
  13.     // slot that has not yet been used. The buffer allocated to a slot will also
  14.     // be replaced if the requested buffer usage or geometry differs from that
  15.     // of the buffer allocated to a slot.
  16.     BufferSlot mSlots[NUM_BUFFER_SLOTS];
  17.     ...
  18. }

    Surface和GraphicBuffer都继承自模版类ANativeObjectBase,他使用的三个模版是ANativeWindow, Surface, RefBase,关于incRef和decRef两个函数指针的指向问题和上面GraphicBuffer是完全相同的, 这里就不赘述了.我们需要注意的是Surface有一个BufferSlot类型的成员数组mSlots,BufferSlot是GraphicBuffer的包装,所以我们可以理解为每个Surface中都有一个大小为NUM_BUFFER_SLOTS的GraphicBuffer数组.


    因为Surface继承自ANativeWindow,所以Surface需要实现ANativeWindow中定义的一些接口,这些实现在Surface的构造函数中:

frameworks/native/libs/gui/Surface.cpp

[cpp] view plain copy
  1. Surface::Surface(
  2.         const sp<IGraphicBufferProducer>& bufferProducer,
  3.         bool controlledByApp)
  4.     : mGraphicBufferProducer(bufferProducer)
  5. {
  6.     // Initialize the ANativeWindow function pointers.
  7.     ANativeWindow::setSwapInterval  = hook_setSwapInterval;
  8.     ANativeWindow::dequeueBuffer    = hook_dequeueBuffer;
  9.     ANativeWindow::cancelBuffer     = hook_cancelBuffer;
  10.     ANativeWindow::queueBuffer      = hook_queueBuffer;
  11.     ANativeWindow::query            = hook_query;
  12.     ANativeWindow::perform          = hook_perform;
  13.
  14.     ANativeWindow::dequeueBuffer_DEPRECATED = hook_dequeueBuffer_DEPRECATED;
  15.     ANativeWindow::cancelBuffer_DEPRECATED  = hook_cancelBuffer_DEPRECATED;
  16.     ANativeWindow::lockBuffer_DEPRECATED    = hook_lockBuffer_DEPRECATED;
  17.     ANativeWindow::queueBuffer_DEPRECATED   = hook_queueBuffer_DEPRECATED;
  18.
  19.     const_cast<int&>(ANativeWindow::minSwapInterval) = 0;
  20.     const_cast<int&>(ANativeWindow::maxSwapInterval) = 1;
  21. }
ANativeWindow定义的这些接口有什么用呢?谁会来call这些函数呢?举个例子来看.我们在EGL的api中可以找到eglCreateWindowSurface这个函数的定义:

frameworks/native/opengl/libs/EGL/eglApi.cpp

[cpp] view plain copy
  1. EGLSurface eglCreateWindowSurface(  EGLDisplay dpy, EGLConfig config,
  2.                                     NativeWindowType window,
  3.                                     const EGLint *attrib_list)
  4. {
  5.     ...
  6. }
注意其中一个参数NativeWindowType window,这个NativeWindowType又是什么呢?

frameworks/native/opengl/include/EGL/eglplatform.h

[cpp] view plain copy
  1. typedef struct ANativeWindow*           EGLNativeWindowType;
  2. typedef EGLNativeWindowType  NativeWindowType;
原来NativeWindowType在Android环境下,就是ANativeWindow*,也就是Surface*!

总结一下,

native_handle/native_handle_t是private_handle_t的抽象表示方法,消除平台相关性,方便private_handle_t所表示的memory信息在android各个层次之间传递.而buffer_handle_t是指向他们的指针.

ANativeWindowBuffer将buffer_handle_t进行了包装,ANativeWindow和ANativeWindowBuffer都继承于android_native_base_t,定义了common.incRef和common.decRef两个函数指针,但是并没有为函数指针赋值,所以ANativeWindow和ANativeWindowBuffer仍然是抽象类.

GraphicBuffer和Surface通过继承模版类ANativeObjectBase并指定其中一个模版是RefBase,为incRef和decRef两个指针分别赋值为RefBase的incStrong和decStrong,这样

GraphicBuffer继承了ANativeWindowBuffer,Surface继承了ANativeWindow,并且两者都具有的和RefBase同样的incStong decStrong成员函数.

Surface的成员BufferSlot mSlots[NUM_BUFFER_SLOTS];可以看作是sp<GraphicBuffer>类型的数组,也就是说每个Surface中都包含有NUM_BUFFER_SLOTS个sp<GraphicBuffer>.


转载自:http://blog.csdn.net/ear5cm/article/details/45458683


1
0

查看评论
* 以上用户言论只代表其个人观点,不代表CSDN网站的观点或立场
    个人资料
    • 访问:171535次
    • 积分:1849
    • 等级:
    • 排名:千里之外
    • 原创:8篇
    • 转载:69篇
    • 译文:2篇
    • 评论:28条
    最新评论
