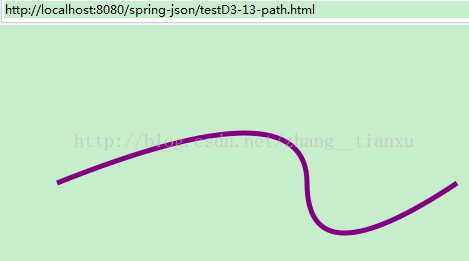

1. 路径

// 在 body 中插入一個 svg
var svg = d3.select('body').append('svg');

// 在 svg 中插入一個 path
svg.append('path').attr({
    d: 'M50 150Q300 50 300 150T450 150'
}).style({
    fill: 'none',
    stroke: 'purple',
    'stroke-width': 5
});

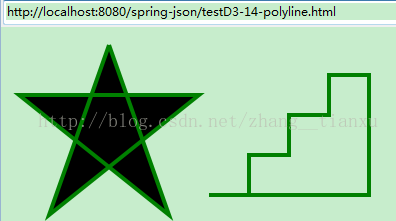

2. 折线

// 在 body 中插入一個 svg
var svg = d3.select('body').append('svg');


// 在 svg 中插入 polyline
svg.append('polyline').attr({
    points: '100,10 40,180 190,60 10,60 160,180 100,10'
}).style({
    fill: 'black',
    stroke: 'green',
    'stroke-width': 4
});

// 在 svg 中插入 polyline
svg.append('polyline').attr({
    points: '200,160 240,160 240,120 280,120 280,80 320,80 320,40 360,40 360,160 240,160'
}).style({
    fill: 'none',
    stroke: 'green',
    'stroke-width': 4
});

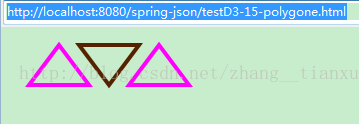

3. 多边形

// 在 body 中插入一個 svg
var svg = d3.select('body').append('svg');
// 在 svg 中插入 polygon
svg.append('polygon').attr({
    points: '50,10 20,50 80,50'
}).style({
    fill: 'none',
    stroke: '#f0f',
    'stroke-width': 4
});

// 在 svg 中插入 polygon
svg.append('polygon').attr({
    points: '70,10 130,10 100,50 '
}).style({
    fill: 'none',
    stroke: '#520',
    'stroke-width': 4
});

// 在 svg 中插入 polygon
svg.append('polygon').attr({
    points: '150,10 120,50 180,50'
}).style({
    fill: 'none',
    stroke: '#f0f',
    'stroke-width': 4
});

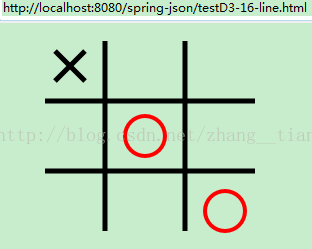

4. 直线

// 在 body 中插入一個 svg
var svg = d3.select('body').append('svg');

// 在 svg 中插入 line
svg.append('line').attr({
    x1: 40,
    y1: 70,
    x2: 250,
    y2: 70
}).style({
    stroke: 'black',
    'stroke-width': 5
});

// 在 svg 中插入 line
svg.append('line').attr({
    x1: 40,
    y1: 140,
    x2: 250,
    y2: 140
}).style({
    stroke: 'black',
    'stroke-width': 5
});

// 在 svg 中插入 line
svg.append('line').attr({
    x1: 100,
    y1: 10,
    x2: 100,
    y2: 200
}).style({
    stroke: 'black',
    'stroke-width': 5
});

// 在 svg 中插入 line
svg.append('line').attr({
    x1: 180,
    y1: 10,
    x2: 180,
    y2: 200
}).style({
    stroke: 'black',
    'stroke-width': 5
});

// 在 svg 中插入 circle
svg.append('circle').attr({
    cx: 140,
    cy: 105,
    r: 20
}).style({
    fill: 'none',
    stroke: 'red',
    'stroke-width': 4
});

// 在 svg 中插入 line
svg.append('line').attr({
    x1: 50,
    y1: 20,
    x2: 80,
    y2: 50
}).style({
    stroke: 'black',
    'stroke-width': 5
});

// 在 svg 中插入 line
svg.append('line').attr({
    x1: 80,
    y1: 20,
    x2: 50,
    y2: 50
}).style({
    stroke: 'black',
    'stroke-width': 5
});

// 在 svg 中插入 circle
svg.append('circle').attr({
    cx: 220,
    cy: 180,
    r: 20
}).style({
    fill: 'none',
    stroke: 'red',
    'stroke-width': 4
});

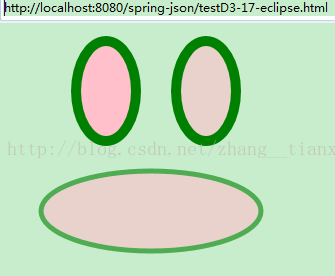

5. 椭圆

// 在 body 中插入一個 svg
var svg = d3.select('body').append('svg');

    // 在 svg 中插入 ellipse
svg.append('ellipse').attr({
    cx: 100,
    cy: 60,
    rx: 30,
    ry: 50
}).style({
    fill: 'pink',
    stroke: 'green',
    'stroke-width': 10
});

// 在 svg 中插入 ellipse
svg.append('ellipse').attr({
    cx: 200,
    cy: 60,
    rx: 30,
    ry: 50
}).style({
    fill: 'pink',
    stroke: 'green',
    'stroke-width': 10,
    'fill-opacity': .6
});

// 在 svg 中插入 ellipse
svg.append('ellipse').attr({
    cx: 145,
    cy: 180,
    rx: 110,
    ry: 40
}).style({
    fill: 'pink',
    stroke: 'green',
    'stroke-width': 5,
    opacity: .6
});
