ATM自动取款机系统的功能需求分析

1.今天又是一次软件工程课的演讲，要求我们对某一个系统进行需求分析，其中需求分析包括性能需求分析和功能性需求分析，这次我们小组准备没那么充分，对于性能分析上面没做太多介绍，因为我们是花了昨天一晚上的时间做出来的，而我是做PPT，其实我做的不止是PPT，其中用例图和类图都是我画的，搞到我1点多才睡觉，下面就来介绍我们小组的演讲内容：ATM自动取款机系统的需求分析。但是我这篇文章的标题是对于ATM自动取款机系统的功能需求分析，因为我们小组4人对于性能分析没有太多的介绍，只是列出了几点性能方面的东西，没有深入分析。

2.接下来我就直接附上我的内容：



                ATM自动取款机系统需求分析文档

1、系统性能分析：

1.系统处理的准确性和及时性
2.系统的开放性和扩展性
3.系统的易用性和易维护性
4.系统的标准性
5.系统的先进性和响应时间

2.系统需求分析:

ATM自动取款机是银行在银行营业大厅、超市、商业机构、机场、车站、码头和闹市区设置的一种小型机器，利用一张信用卡大小的胶卡上的磁带〔或芯片卡上的芯片〕记录客户的基本户口资料，让客户可以透过机器进行提款、存款、转帐等银行柜台服务。

(1)客户将银行卡插入读卡器，读卡器识别卡的真伪，并在显示器上提示输入密码。

(2)客户通过键盘输入密码，取款机验证密码是否有效。如果密码错误提示错误信息，如果正确，提示客户进行选择操作的业务。

(3)客户根据自己的需要可进行存款、取款、查询账户、转账、修改密码的操作。

(4)在客户选择后显示器进行交互提示和操作确认等信息。

(5) 操作完毕后，客户可自由选择打印或不打印凭条。

(6)银行职员可进行对ATM自动取款机的硬件维护和添加现金的操作。

3.系统用例分析:

创建系统用例的第一步是确定系统的参与者。ATM自动取款机系统的参与者包含以下三种：

（1）客户

（2）银行职员

（3）信用系统

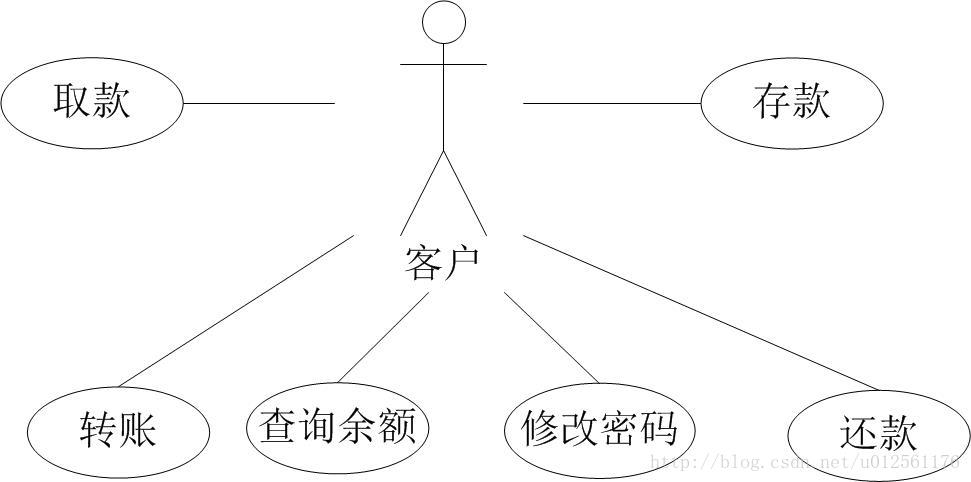

1.客户用例图

客户在本系统中可以进行取款、存款、转账、查询余额、修改密码和还款的相关操作 。

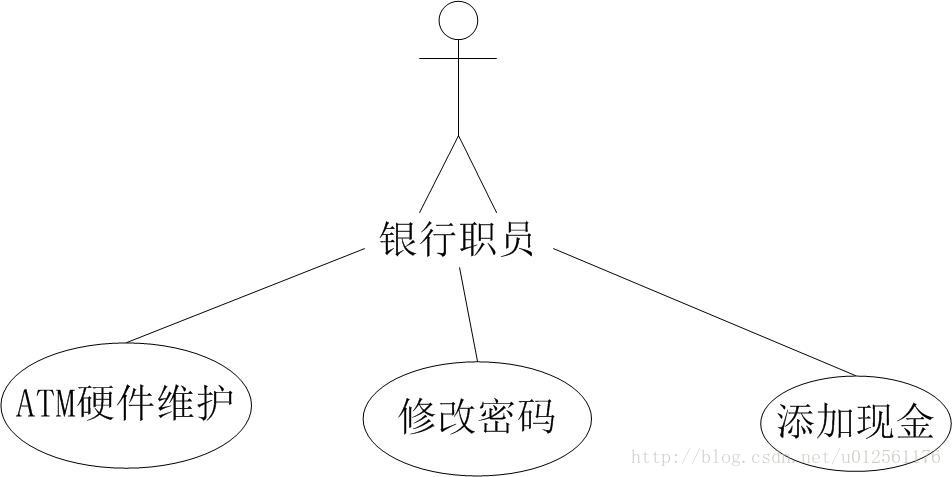

2.银行职员用例图

银行职员在本系统中能够进行硬件维护、修改密码和添加现金的相关操作。

3.信用系统用例图

还款、贷款、超支时进行信用处理。

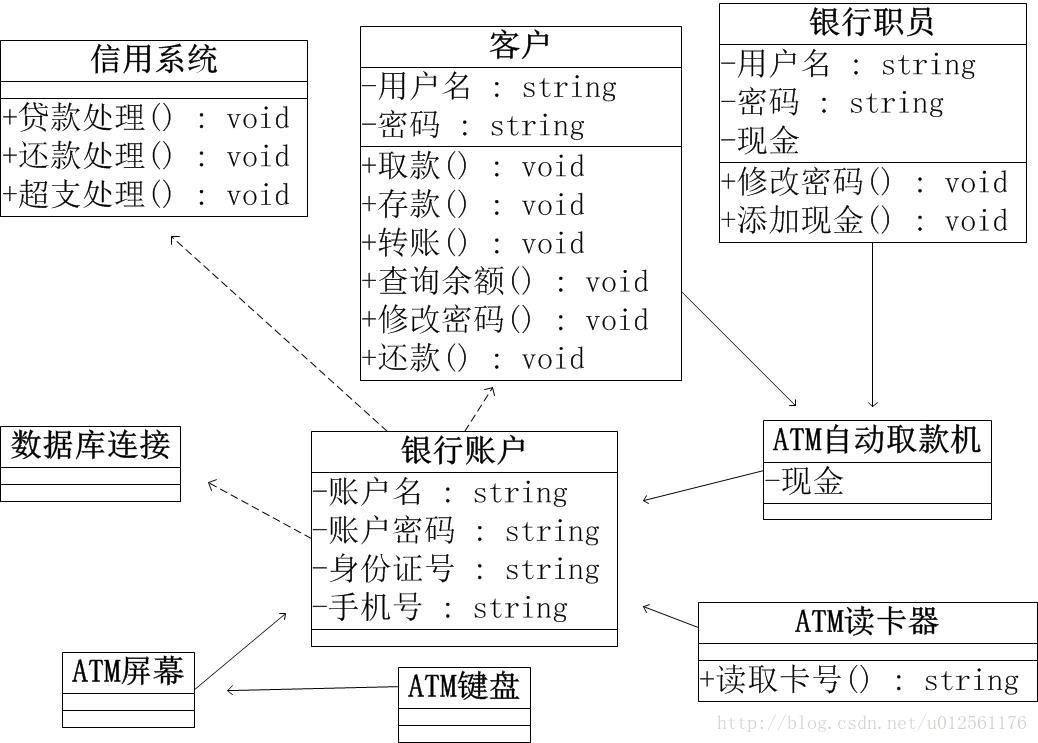

4.系统类图:

从前面的需求分析中，我们可以依据主要的九个类对象：ATM自动提款机、客户、银行职员、信用系统、数据库连接、银行账户、ATM屏幕、ATM键盘和ATM读卡器创建完整的类图 。

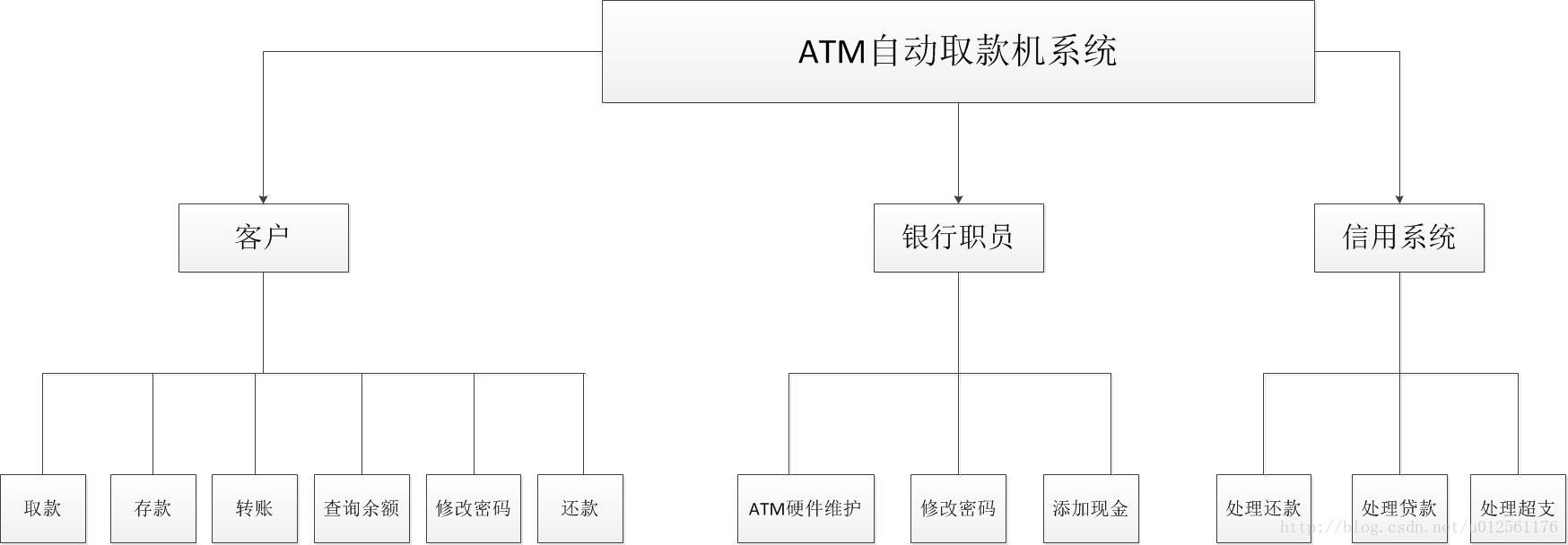

5.系统功能结构图：

6.参考文献

[1] Eriksson H E,Penker M.UML工具箱[M].俞俊平,等译.北京:清华大学出版社,2004.

[2] 2008年中国ATM市场研究预测报告[EB].中国情报网：中国情报网，2007-9.

[3] 银行卡信息系统开发主义的几个问题[J].刘玉慧.中国信用卡中心，2002-7.

7.小组分工情况：

查文献：郭同学
编写word文档：王同学
制作ppt：林同学
上台演讲：张同学

3.以上内容仅供大家学习参考，我们小组所写的对于ATM自动取款机系统的需求分析只是在学术上研究，只为学习，而且上面的图画得不是很好，因为我不怎么会画图，写得不好，请见谅，谢谢！
