虚拟机设置桥接网卡

1084人阅读 评论(0) 收藏 举报
分类:
主机win8+vm9+虚拟机fedora17
首先在网络连接中找到以太网卡,即一个物理网卡。


并且保证选中VMware Bridge Protocol协议。



看到其名称为:Intel(R) 82579LM Gigabit Network Connection后面要用到。

找到ipv4协议,双击


设置ip,不一定要和我的一样,但是要与虚拟机中的ip在同一个网段上。


到vm9->edit->virtual Network Editor
选中一个vmet,选几都无所谓,但是在wmnet information中选择你要桥接的网卡。
我选择vmnet1,桥接到物理网卡:以太网Intel(R) 82579LM Gigabit Network Connection 然后重启虚拟机


然后设置网络连接方式为:桥接



选择custom里面选bridge。
然后设置ip



选择network setting


这是我的ip设置。
ping主机192.168.1.99(这里一定要ping对地址,主机里可能有多个地址,但是一定要ping我们桥接的物理网卡的地址,我就是因为没有ping对地址折腾了半天。






好了,桥接完成。现在重头戏来了:
桥接,net,host -only的原理,我们要知其然而知其所以然。哈哈哈

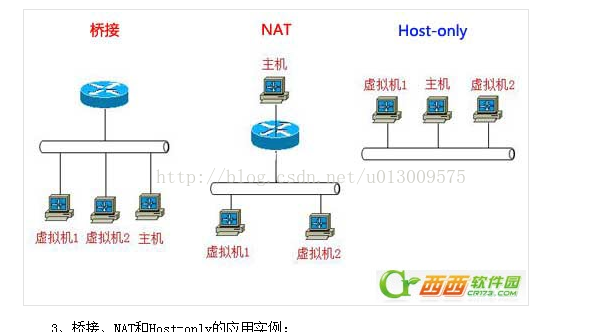

先来几个图,我最喜欢图了,简单明了。注意,这几个图是copy来的,不违法吧。。。。
转载的,原地址已经无从考究(转载次数太多了)


bridged (桥接)
利用现有的真实网卡,与真实的网络进行连接。VM中的系统就相当于和你的真实机插在了同一台交换机上;

Replicate physical network connection state (复制现有物理网络状态):单机多网卡或者笔记本和移动设备使用虚拟机时,当在有线网络和无线网络切换时,勾选了Replicate physical network connection state,虚拟机网卡的ip地址会自动更新,不需要重新设置。

自我理解:
     桥接就是虚拟机相当一个独立的物理主机,在网络上有其ip地址,当虚拟机与主机进行桥接的时候,主机的地位和虚拟机的地位是一样的,部分主次。
     我们在设置wmnet连接物理网卡,然后设置虚拟网卡和wmnet相连接,这里的wmnet相当于一个交换机,用于主机和虚拟机的通信。



NAT (网络地址转换)
使用NAT模式,就是让虚拟系统借助NAT(网络地址转换)功能,通过真实机所在的网络来访问。
在此模式下,虚拟机与真实机虽不在同一网段,与真实网络中其它主机通信时,IP包头封装真机IP。
自我理解:
     虚拟机有自己的ip,可以和主机通信(虽然不在一个网段上),但是虚拟机想要和外界通信就要借助主机的ip。
     虚拟机通过主机联网,外界感知不到虚拟机的存在,虚拟机使用主机的ip和外界进行数据包交换,此时,主机虚拟出一个内部网络,外界无法访问,虚拟机通过主机访问外网(net地址转换:即net服务)。主机就相当于网关一样。虚拟机之间可以通信。




Host-only (只与真机相连)
就是说你的虚拟机只与此台真机进行通信。值得注意的是,它是通过在你真实机上添加的VMware Network Adapter VMnet1 这块网卡进行通信,如果你真机上没有安装这块虚拟网卡或者它处于禁用状态,将不能通信。如果想完全自动实现连通,虚拟机内网卡与真机上的VM1网卡都使用自动获取,由VMware对IP进行指派。

自我理解:
     不提供网络地址转换(net服务),所以虚拟机只能访问主机,不能访问外网,不能和其他虚拟机通信。(太孤独了,但是很安全)。



custom (连入虚拟网络)
在这个选项里有多个选项,其实完全就可以当它们是一台台的交换机。当你使用多台VM时,它们都选择一个网络上,就说明它们接在同一台交换机上,配上相同网段的IP就可以进行通信。这个网络完全属于自己的与真实环境没有关系,也互不干扰,在这种情况下,大家不用担心与真实网络或其他人的主机存在重名或SID重复问题。
这里多说一点的就是,就是如果你想随便让哪个网络与直机通信,也要在真机上安装同一网络的虚拟网卡并配置IP地址。
