Android 高手进阶之自定义View,自定义属性(带进度的圆形进度条)

243人阅读 评论(0) 收藏 举报
分类:

转载请注明地址:http://blog.csdn.net/xiaanming/article/details/10298163

很多的时候,系统自带的View满足不了我们功能的需求,那么我们就需要自己来自定义一个能满足我们需求的View,自定义View我们需要先继承View,添加类的构造方法,重写父类View的一些方法,例如onDraw,为了我们自定义的View在一个项目中能够重用,有时候我们需要自定义其属性,举个很简单的例子,我在项目中的多个界面使用我自定义的View,每个界面该自定义View的颜色都不相同,这时候如果没有自定义属性,那我们是不是需要构建不同颜色的View出来呢,这样子我们的代码就会显得很沉厄,所以这时候我们就需要自定义其属性来满足我们不同的需求,自定义属性呢,我们需要在values下建立attrs.xml文件,在其中定义我们需要定义的属性,然后在自定义View中也要做相对应的修改,我们还是用一个小例子来看看自定义View和自定义属性的使用

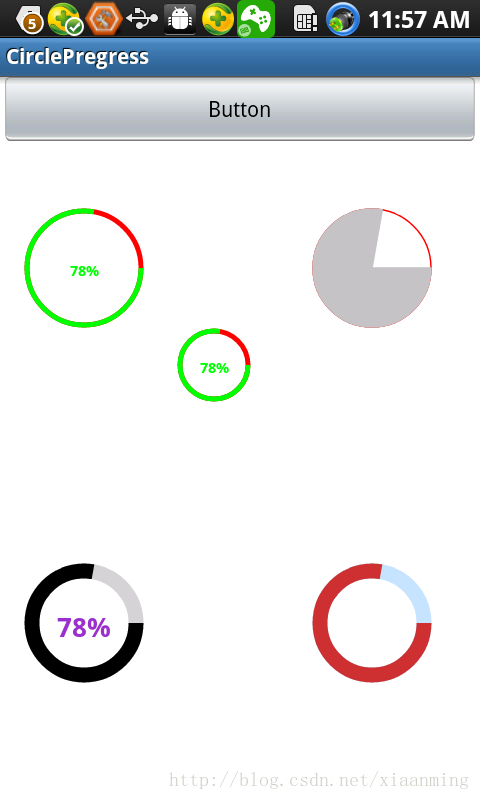

今天带大家来自己定义一个带进度的圆形进度条,我们还是先看一下效果吧


从上面可以看出,我们可以自定义圆环的颜色,圆环进度的颜色,是否显示进度的百分比,进度百分比的颜色,以及进度是实心还是空心等等,这样子是不是很多元化很方便呢?接下来我们就来教大家怎么来定义


1.在values下面新建一个attrs.xml,现在里面定义我们的属性,不同的属性对应不同的format,属性对应的format可以参考http://blog.csdn.net/pgalxx/article/details/6766677,介绍的还是比较详细,接下来我贴上我在自定义这个进度条所用到的属性

[html] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. <?xml version="1.0" encoding="UTF-8"?>
  2. <resources>
  3.     <declare-styleable name="RoundProgressBar">
  4.         <attr name="roundColor" format="color"/>
  5.         <attr name="roundProgressColor" format="color"/>
  6.         <attr name="roundWidth" format="dimension"></attr>
  7.         <attr name="textColor" format="color" />
  8.         <attr name="textSize" format="dimension" />
  9.         <attr name="max" format="integer"></attr>
  10.         <attr name="textIsDisplayable" format="boolean"></attr>
  11.         <attr name="style">
  12.             <enum name="STROKE" value="0"></enum>
  13.             <enum name="FILL" value="1"></enum>
  14.         </attr>
  15.     </declare-styleable>
  16. </resources>

2.自定义View的属性我们算是定义好了,接下来就是怎么获取属性和代码的编写了,我们需要在构造方法中获取我们自己定义的相关属性,我们先调用context.obtainStyledAttributes(attrs,R.styleable.RoundProgressBar)来获取TypedArray,然后从TypedArray获取我们定义的属性,例如

[java] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. roundColor = mTypedArray.getColor(R.styleable.RoundProgressBar_roundColor, Color.RED);
  2.         roundProgressColor = mTypedArray.getColor(R.styleable.RoundProgressBar_roundProgressColor, Color.GREEN);
  3.         textColor = mTypedArray.getColor(R.styleable.RoundProgressBar_textColor, Color.GREEN);
  4.         textSize = mTypedArray.getDimension(R.styleable.RoundProgressBar_textSize, 15);
  5.         roundWidth = mTypedArray.getDimension(R.styleable.RoundProgressBar_roundWidth, 5);
  6.         max = mTypedArray.getInteger(R.styleable.RoundProgressBar_max, 100);
  7.         textIsDisplayable = mTypedArray.getBoolean(R.styleable.RoundProgressBar_textIsDisplayable, true);
  8.         style = mTypedArray.getInt(R.styleable.RoundProgressBar_style, 0);
上面的代码中,如roundColor = mTypedArray.getColor(R.styleable.RoundProgressBar_roundColor, Color.RED); getColor方法的第一个参数是我们在XML文件中定义的颜色,如果我们没有给我们自定义的View定义颜色,他就会使用第二个参数中的默认值,即Color.RED


3.为了方便大家理解,我将自定义View的全部代码贴出来,里面的代码我也有详细的注释

[java] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. package com.example.roundprogressbar;
  2.
  3. import android.content.Context;
  4. import android.content.res.TypedArray;
  5. import android.graphics.Canvas;
  6. import android.graphics.Color;
  7. import android.graphics.Paint;
  8. import android.graphics.RectF;
  9. import android.graphics.Typeface;
  10. import android.util.AttributeSet;
  11. import android.util.Log;
  12. import android.view.View;
  13.
  14. import com.example.circlepregress.R;
  15.
  16. /**
  17.  * 仿iphone带进度的进度条,线程安全的View,可直接在线程中更新进度
  18.  * @author xiaanming
  19.  *
  20.  */
  21. public class RoundProgressBar extends View {
  22.     /**
  23.      * 画笔对象的引用
  24.      */
  25.     private Paint paint;
  26.
  27.     /**
  28.      * 圆环的颜色
  29.      */
  30.     private int roundColor;
  31.
  32.     /**
  33.      * 圆环进度的颜色
  34.      */
  35.     private int roundProgressColor;
  36.
  37.     /**
  38.      * 中间进度百分比的字符串的颜色
  39.      */
  40.     private int textColor;
  41.
  42.     /**
  43.      * 中间进度百分比的字符串的字体
  44.      */
  45.     private float textSize;
  46.
  47.     /**
  48.      * 圆环的宽度
  49.      */
  50.     private float roundWidth;
  51.
  52.     /**
  53.      * 最大进度
  54.      */
  55.     private int max;
  56.
  57.     /**
  58.      * 当前进度
  59.      */
  60.     private int progress;
  61.     /**
  62.      * 是否显示中间的进度
  63.      */
  64.     private boolean textIsDisplayable;
  65.
  66.     /**
  67.      * 进度的风格,实心或者空心
  68.      */
  69.     private int style;
  70.
  71.     public static final int STROKE = 0;
  72.     public static final int FILL = 1;
  73.
  74.     public RoundProgressBar(Context context) {
  75.         this(context, null);
  76.     }
  77.
  78.     public RoundProgressBar(Context context, AttributeSet attrs) {
  79.         this(context, attrs, 0);
  80.     }
  81.
  82.     public RoundProgressBar(Context context, AttributeSet attrs, int defStyle) {
  83.         super(context, attrs, defStyle);
  84.
  85.         paint = new Paint();
  86.
  87.
  88.         TypedArray mTypedArray = context.obtainStyledAttributes(attrs,
  89.                 R.styleable.RoundProgressBar);
  90.
  91.         //获取自定义属性和默认值
  92.         roundColor = mTypedArray.getColor(R.styleable.RoundProgressBar_roundColor, Color.RED);
  93.         roundProgressColor = mTypedArray.getColor(R.styleable.RoundProgressBar_roundProgressColor, Color.GREEN);
  94.         textColor = mTypedArray.getColor(R.styleable.RoundProgressBar_textColor, Color.GREEN);
  95.         textSize = mTypedArray.getDimension(R.styleable.RoundProgressBar_textSize, 15);
  96.         roundWidth = mTypedArray.getDimension(R.styleable.RoundProgressBar_roundWidth, 5);
  97.         max = mTypedArray.getInteger(R.styleable.RoundProgressBar_max, 100);
  98.         textIsDisplayable = mTypedArray.getBoolean(R.styleable.RoundProgressBar_textIsDisplayable, true);
  99.         style = mTypedArray.getInt(R.styleable.RoundProgressBar_style, 0);
  100.
  101.         mTypedArray.recycle();
  102.     }
  103.
  104.
  105.     @Override
  106.     protected void onDraw(Canvas canvas) {
  107.         super.onDraw(canvas);
  108.
  109.         /**
  110.          * 画最外层的大圆环
  111.          */
  112.         int centre = getWidth()/2//获取圆心的x坐标
  113.         int radius = (int) (centre - roundWidth/2); //圆环的半径
  114.         paint.setColor(roundColor); //设置圆环的颜色
  115.         paint.setStyle(Paint.Style.STROKE); //设置空心
  116.         paint.setStrokeWidth(roundWidth); //设置圆环的宽度
  117.         paint.setAntiAlias(true);  //消除锯齿
  118.         canvas.drawCircle(centre, centre, radius, paint); //画出圆环
  119.
  120.         Log.e("log", centre + "");
  121.
  122.         /**
  123.          * 画进度百分比
  124.          */
  125.         paint.setStrokeWidth(0);
  126.         paint.setColor(textColor);
  127.         paint.setTextSize(textSize);
  128.         paint.setTypeface(Typeface.DEFAULT_BOLD); //设置字体
  129.         int percent = (int)(((float)progress / (float)max) * 100);  //中间的进度百分比,先转换成float在进行除法运算,不然都为0
  130.         float textWidth = paint.measureText(percent + "%");   //测量字体宽度,我们需要根据字体的宽度设置在圆环中间
  131.
  132.         if(textIsDisplayable && percent != 0 && style == STROKE){
  133.             canvas.drawText(percent + "%", centre - textWidth / 2, centre + textSize/2, paint); //画出进度百分比
  134.         }
  135.
  136.
  137.         /**
  138.          * 画圆弧 ,画圆环的进度
  139.          */
  140.
  141.         //设置进度是实心还是空心
  142.         paint.setStrokeWidth(roundWidth); //设置圆环的宽度
  143.         paint.setColor(roundProgressColor);  //设置进度的颜色
  144.         RectF oval = new RectF(centre - radius, centre - radius, centre
  145.                 + radius, centre + radius);  //用于定义的圆弧的形状和大小的界限
  146.
  147.         switch (style) {
  148.         case STROKE:{
  149.             paint.setStyle(Paint.Style.STROKE);
  150.             canvas.drawArc(oval, 0360 * progress / max, false, paint);  //根据进度画圆弧
  151.             break;
  152.         }
  153.         case FILL:{
  154.             paint.setStyle(Paint.Style.FILL_AND_STROKE);
  155.             if(progress !=0)
  156.                 canvas.drawArc(oval, 0360 * progress / max, true, paint);  //根据进度画圆弧
  157.             break;
  158.         }
  159.         }
  160.
  161.     }
  162.
  163.
  164.     public synchronized int getMax() {
  165.         return max;
  166.     }
  167.
  168.     /**
  169.      * 设置进度的最大值
  170.      * @param max
  171.      */
  172.     public synchronized void setMax(int max) {
  173.         if(max < 0){
  174.             throw new IllegalArgumentException("max not less than 0");
  175.         }
  176.         this.max = max;
  177.     }
  178.
  179.     /**
  180.      * 获取进度.需要同步
  181.      * @return
  182.      */
  183.     public synchronized int getProgress() {
  184.         return progress;
  185.     }
  186.
  187.     /**
  188.      * 设置进度,此为线程安全控件,由于考虑多线的问题,需要同步
  189.      * 刷新界面调用postInvalidate()能在非UI线程刷新
  190.      * @param progress
  191.      */
  192.     public synchronized void setProgress(int progress) {
  193.         if(progress < 0){
  194.             throw new IllegalArgumentException("progress not less than 0");
  195.         }
  196.         if(progress > max){
  197.             progress = max;
  198.         }
  199.         if(progress <= max){
  200.             this.progress = progress;
  201.             postInvalidate();
  202.         }
  203.
  204.     }
  205.
  206.
  207.     public int getCricleColor() {
  208.         return roundColor;
  209.     }
  210.
  211.     public void setCricleColor(int cricleColor) {
  212.         this.roundColor = cricleColor;
  213.     }
  214.
  215.     public int getCricleProgressColor() {
  216.         return roundProgressColor;
  217.     }
  218.
  219.     public void setCricleProgressColor(int cricleProgressColor) {
  220.         this.roundProgressColor = cricleProgressColor;
  221.     }
  222.
  223.     public int getTextColor() {
  224.         return textColor;
  225.     }
  226.
  227.     public void setTextColor(int textColor) {
  228.         this.textColor = textColor;
  229.     }
  230.
  231.     public float getTextSize() {
  232.         return textSize;
  233.     }
  234.
  235.     public void setTextSize(float textSize) {
  236.         this.textSize = textSize;
  237.     }
  238.
  239.     public float getRoundWidth() {
  240.         return roundWidth;
  241.     }
  242.
  243.     public void setRoundWidth(float roundWidth) {
  244.         this.roundWidth = roundWidth;
  245.     }
  246.
  247.
  248.
  249. }

4.通过上面几步我们就实现了自定义View,和自定义View的属性,当然使用过程中还是有一点变化,我们必须在界面布局的最顶层加上

 xmlns:android_custom="http://schemas.android.com/apk/res/com.example.circlepregress"这个即命名空间,

  • 红色部分是自定义属性的前缀,什么意思呢?对于android系统控件我们定义其控件属性是用android:XXX="XXXXXXX",而我们自己定义的就用android_custom:XXX = "XXXXXX"
  • 绿色部分则是我们的包的名字

通过上面这两步我们就能自己定义属性了,我贴出自定义View在XML中使用情况

[java] view plain copy
 在CODE上查看代码片派生到我的代码片
  1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     xmlns:android_custom="http://schemas.android.com/apk/res/com.example.circlepregress"
  3.     xmlns:tools="http://schemas.android.com/tools"
  4.     android:layout_width="match_parent"
  5.     android:layout_height="match_parent" >
  6.
  7.
  8.     <com.example.roundprogressbar.RoundProgressBar
  9.         android:id="@+id/roundProgressBar2"
  10.         android:layout_width="80dip"
  11.         android:layout_height="80dip"
  12.         android:layout_alignLeft="@+id/roundProgressBar1"
  13.         android:layout_alignParentBottom="true"
  14.         android:layout_marginBottom="78dp"
  15.
  16.
  17.         android_custom:roundColor="#D1D1D1"
  18.         android_custom:roundProgressColor="@android:color/black"
  19.         android_custom:textColor="#9A32CD"
  20.         android_custom:textIsDisplayable="false"
  21.         android_custom:roundWidth="10dip"
  22.         android_custom:textSize="18sp"/>
  23. </RelativeLayout>


今天就到此结束,如果大家有什么疑问,请留言,我会及时回复大家的


项目源码,点击下载
