Kubernetes DNS Service技术研究

原创 2017年01月10日 19:46:56

本文主要是对kubernetes 1.2和1.3的DNS Service的内部实现分别进行研究,得出其内部实现框架和交互逻辑,并对它们的实现进行了比较。

Kubernetes 1.2 DNS Service

部署

kubernetes 1.2中DNS Server的部署请参考:https://xuxinkun.github.io/2016/07/22/kubernetes-dns/

内部架构及技术细节

画图画的好累,不想写太多字了,其实想说的都在图里。

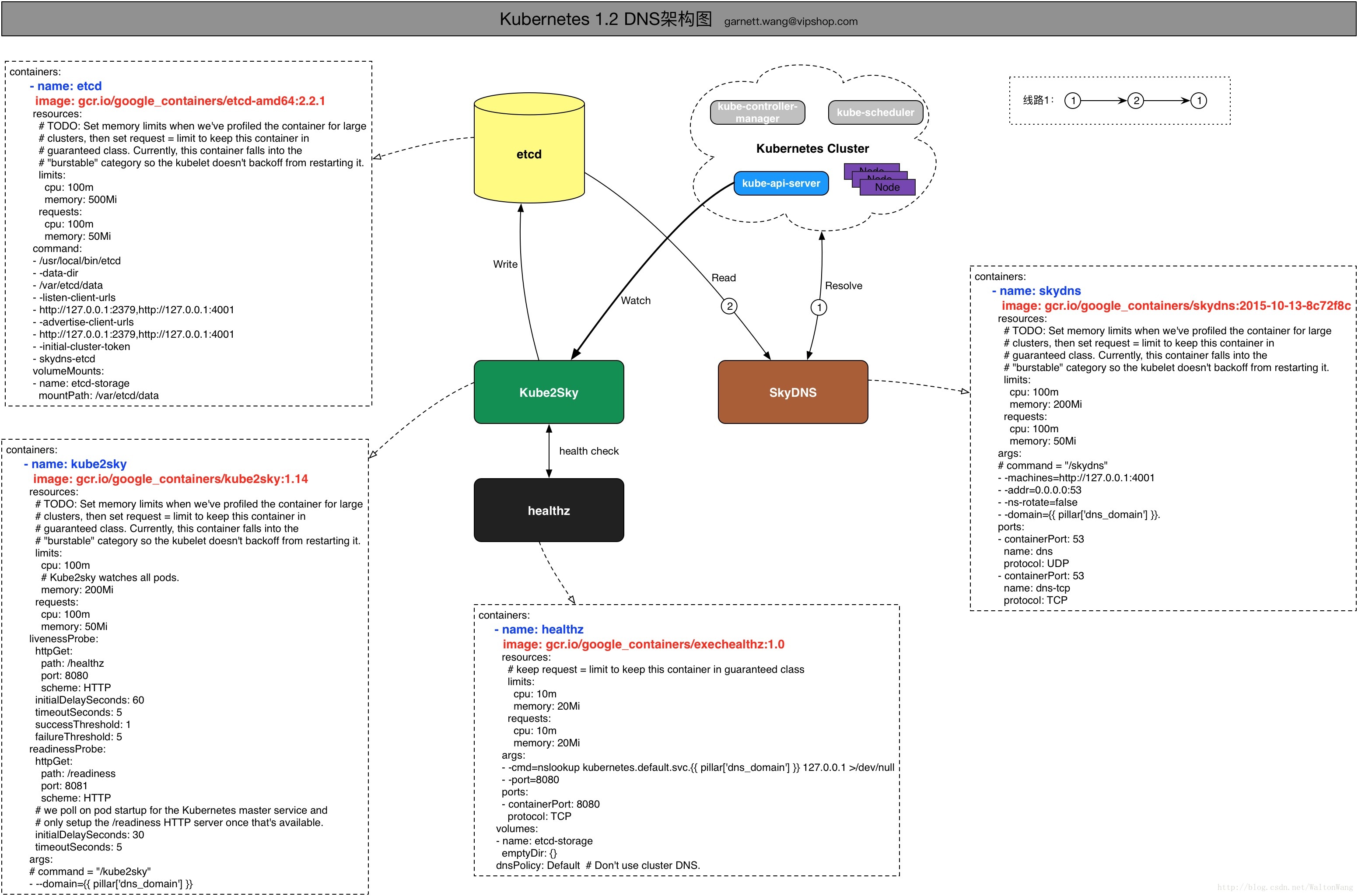

这里写图片描述
说明:

  • 线路1:kubernetes cluster中的DNS请求被SkyDNS接受,SkyDNS配置了Backend为etcd/cluster,从etcd/cluster中读取数据,然后封装数据返回完成DNS query请求。
  • Kube2Sky通过watch kube-api-server对service & endpoint的数据来进行更新etcd中/v2/key/skydns/…中的数据。

Kubernetes 1.3 DNS Service

部署

kubernetes 1.3中DNS Server的部署请参考:http://tonybai.com/2016/10/23/install-dns-addon-for-k8s/

内部架构及技术细节

这里写图片描述

在kubernetes 1.3中,KubeDNS容器把在1.2中分开部署的SkyDNS和Kube2Sky整合在程序kube-dns中,在容器KubeDNS中部署,其启动流程如下:

  1. Starting SkyDNS server. Listening on port:10053.
  2. skydns: metrics enabled on :/metrics.
  3. Setting up Healthz Handler(/readiness, /cache) on port :8081.
  4. watch kuber-api-server for service & endpoint & pod.
  5. initialize in-memory lookup structures to service DNS requests.

说明:

  • 线路1:kubernetes cluster中的DNS请求被dnsmasq接受,dnsmasq默认配置了一个1G大小的cache,以提高性能。如果dnsmasq cache中有记录命中,则直接有dnsmasq返回。
  • 线路2:若dnsmasq cache中无记录命中,则forward请求到KubeDNS容器中的SkyDNS Server处理,SkyDNS从KubeDNS维护的一块内存(cache)中查找数据并进行响应。这个cache是由类似1.2中的Kube2Sky中的模块通过watch kube-api-server对service & endpoint的数据来进行更新维护。

总结

对比1.2和1.3中的实现,主要区别在:

  • 1.2中SkyDNS和Kube2Sky分别部署在两个不同的容器中,直接由SkyDNS接受kubernetes cluster中的DNS请求;
  • 1.3中将SkyDNS和Kube2Sky整合到了一个程序中KubeDNS;
  • 1.3中引入了dnsmasq容器,由它接受kubernetes cluster中的DNS请求,目的就是利用dnsmasq的cache模块,提高性能;
