6月3日 update:

V型块定位基准和工序基准不重合，已加入（4）的情况当中。

---

估计没什么人看，自己整理整理备考用。

定位误差的计算是机械制造技术专业课考察的重要内容，整理如下。（后续更新会加入图片）

首先要明白两个基准，两个误差。

两个基准：

• 定位基准
• 工序基准

对于一般工件，定位基准是工件与定位元件直接接触的平面；对于孔、轴，定位基准是孔或轴的轴线。

而工序基准与加工要素共同构成了工序尺寸。换句话说，找工序基准，可以先找加工要素，顺着尺寸线就可以找到工序基准。

两个误差：

• 基准不重合误差
• 基准位移误差

下面先看两个基准。

基准不重合误差

是由定位基准和工序基准不重合导致的，主要产生原因是制造的误差。如外圆度公差，轴和孔的同轴度等。如果不重合，找出定位基准和工序基准之间的（一系列的）尺寸（定位尺寸减去工序尺寸剩下的部分），该尺寸的公差就是基准不重合误差

。

基准位移误差

的全称是定位基准位移误差，是由定位基准的移动而引起的。

等于定位元件的

公差引起和定位副的配合间隙引起的变动区间，主要由于配合的松动而产生。

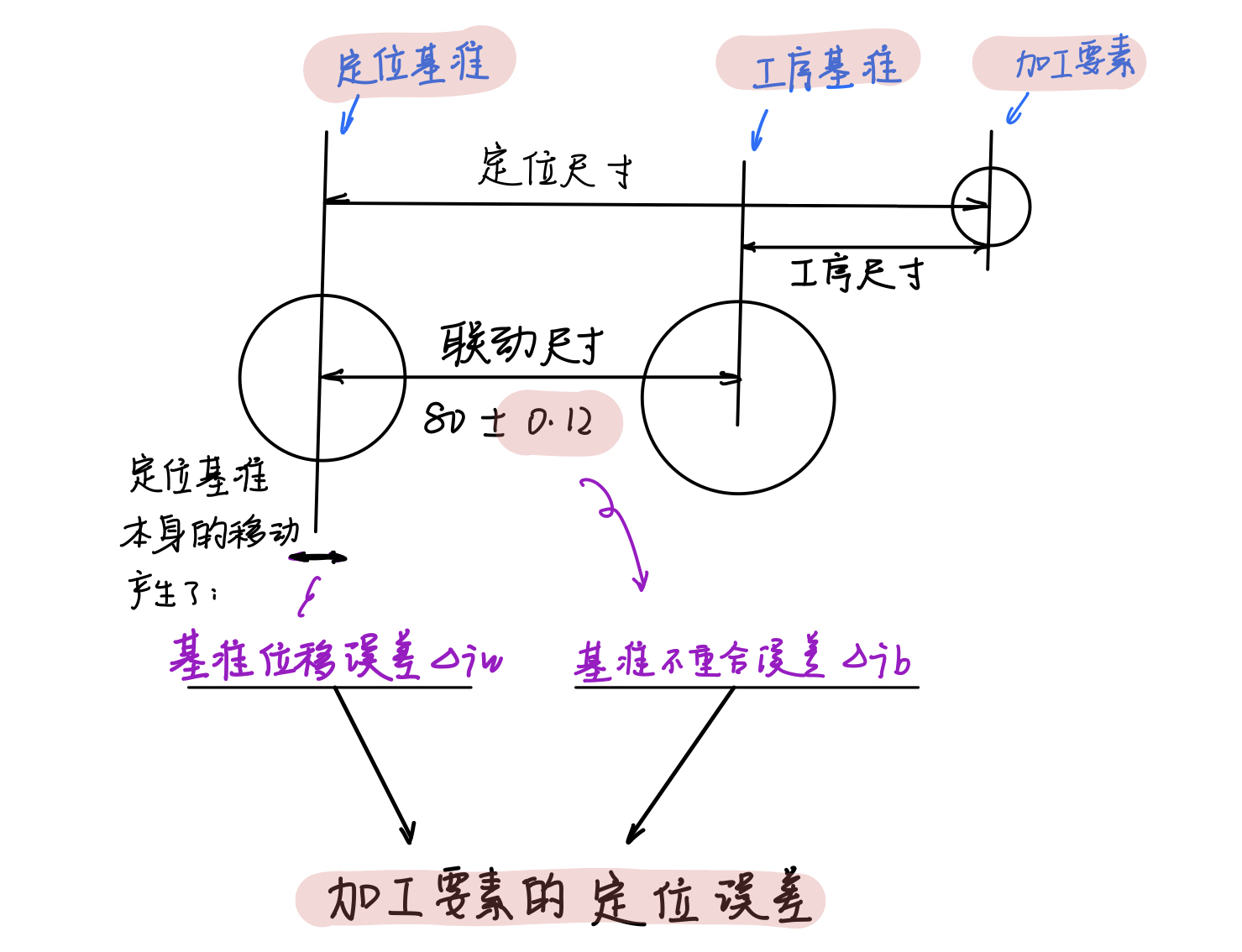

几个要素的关系

可以理解为，基准位移误差是定位基准在一个区间内运动，是误差的源头，基准不重合误差是基准转换时产生的范围，是误差的传递。

知道了这些，就可以计算定位误差

了：

或

一般来讲，定位误差等于基准不重合误差与基准位移误差之和或差（看误差传递方向是否能抵消到源头上的误差）。

计算定位误差的五种情形总结

（1）平面定位

基准位移误差

：看定位平面有无平面度，若有，则

（次要考虑，多数情况下不考虑

）

基准不重合误差

：找关联工序基准和定位基准的公差（重点考虑）

（2）孔定位（圆柱销定位）

卧放，销轴水平，重力作用单边接触

（孔轴间隙差的一半，公差和的一半）

（误差的传递：外圆下素线->外圆轴线->内孔轴线）

竖放，销轴垂直，任意边接触

关于

还是

的判断

• 定位基准和工序基准属于不同要素，加号
• 定位基准和工序基准属于不同要素且作用效果相同，加号
• 定位基准和工序基准属于不同要素且作用效果相反，减号

（3）外圆定位（外圆在圆孔）

类似于孔定位（圆柱销定位）

（4）外圆定位（外圆在V型块）
