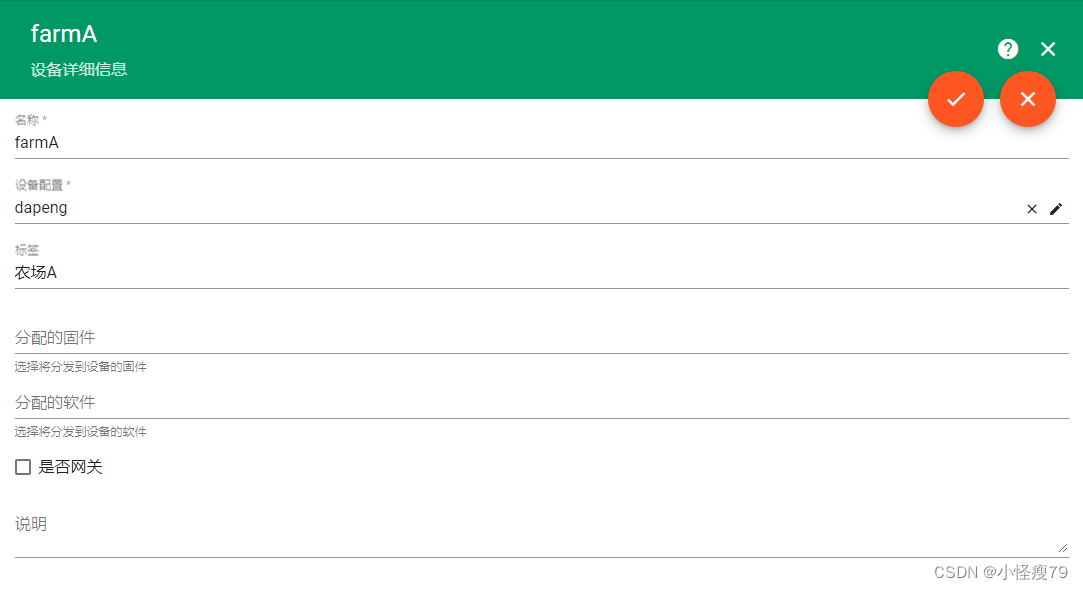

先新建几个设备：

我这里新建了三个农场设备

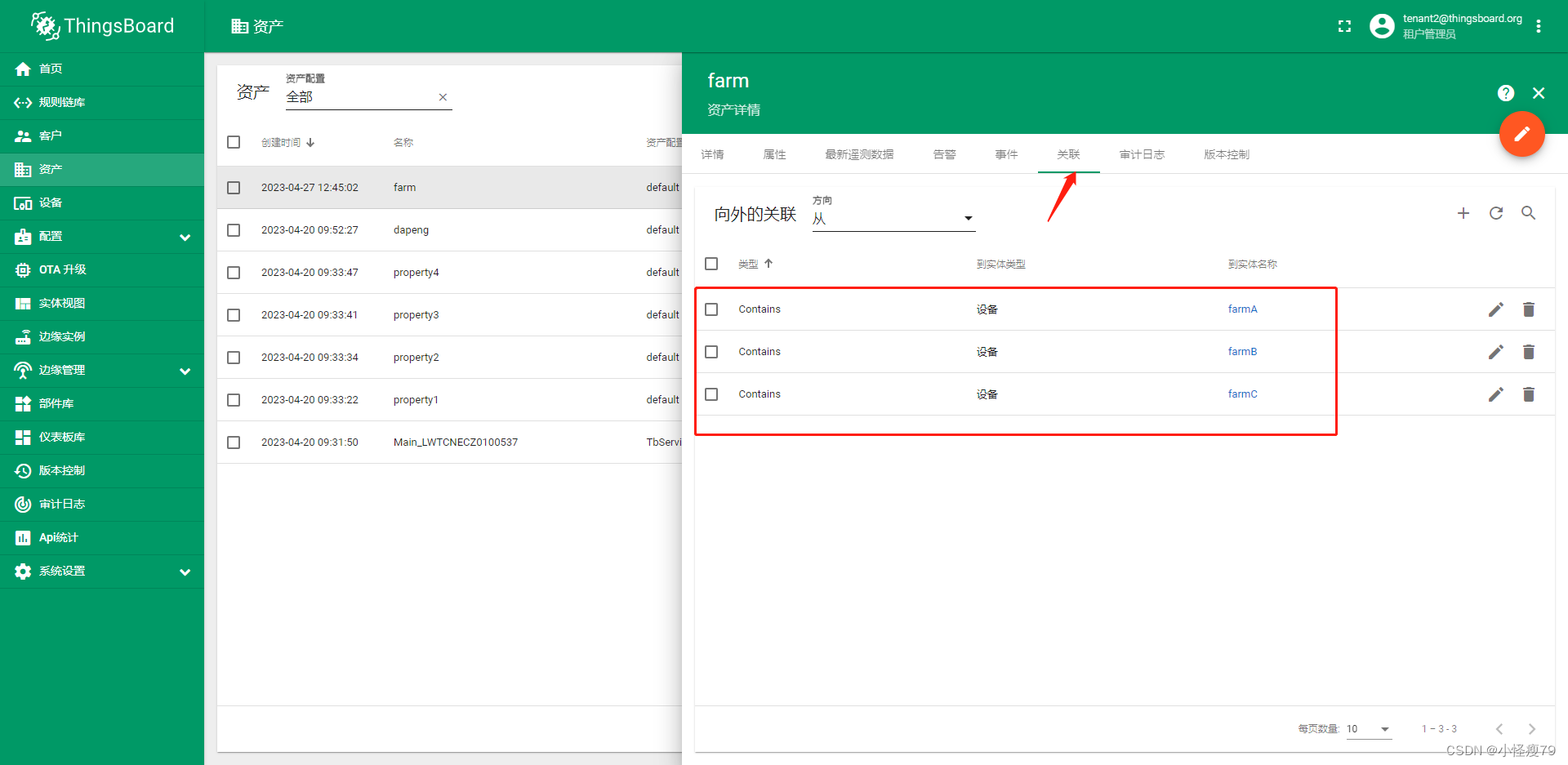

然后新建资产，将设备跟资产关联

设备数据，使用规则链Javascript函数来生成

可设置动态或静态数据

<!-动态数据-->

var msg = { temperature: +(Math.random()*5 + 38
    ).toFixed(1),
    humidity: +(Math.random()*5 + 50
    ).toFixed(1),
    PM: +(Math.random()*5 + 20
    ).toFixed(1)
};
var metadata = {};
var msgType = "POST_TELEMETRY_REQUEST";

return { msg: msg, metadata: metadata,msgType: msgType
};

<!-静态数据-->

var msg = { temperature: 42, humidity: 77 ,PM: 27 };
var metadata = { data: 40 };
var msgType = "POST_TELEMETRY_REQUEST";

return { msg: msg, metadata: metadata, msgType: msgType };

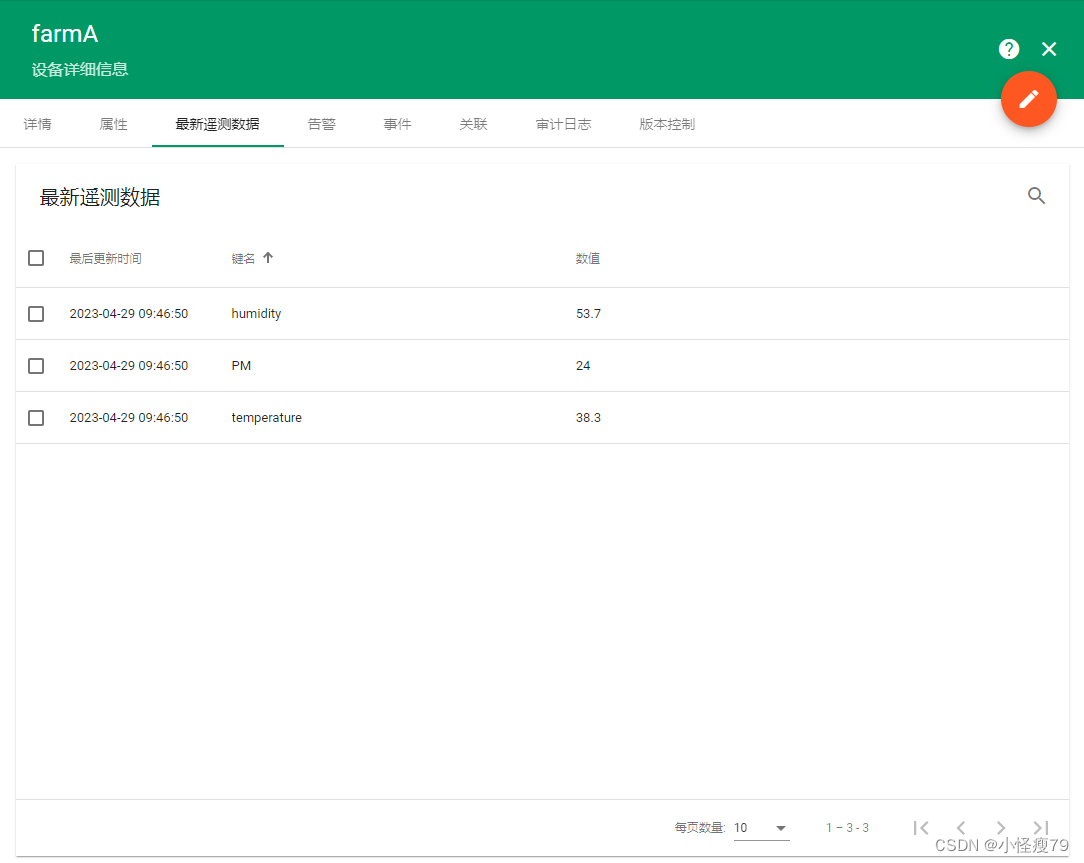

保存后，在遥测数据就会显示。

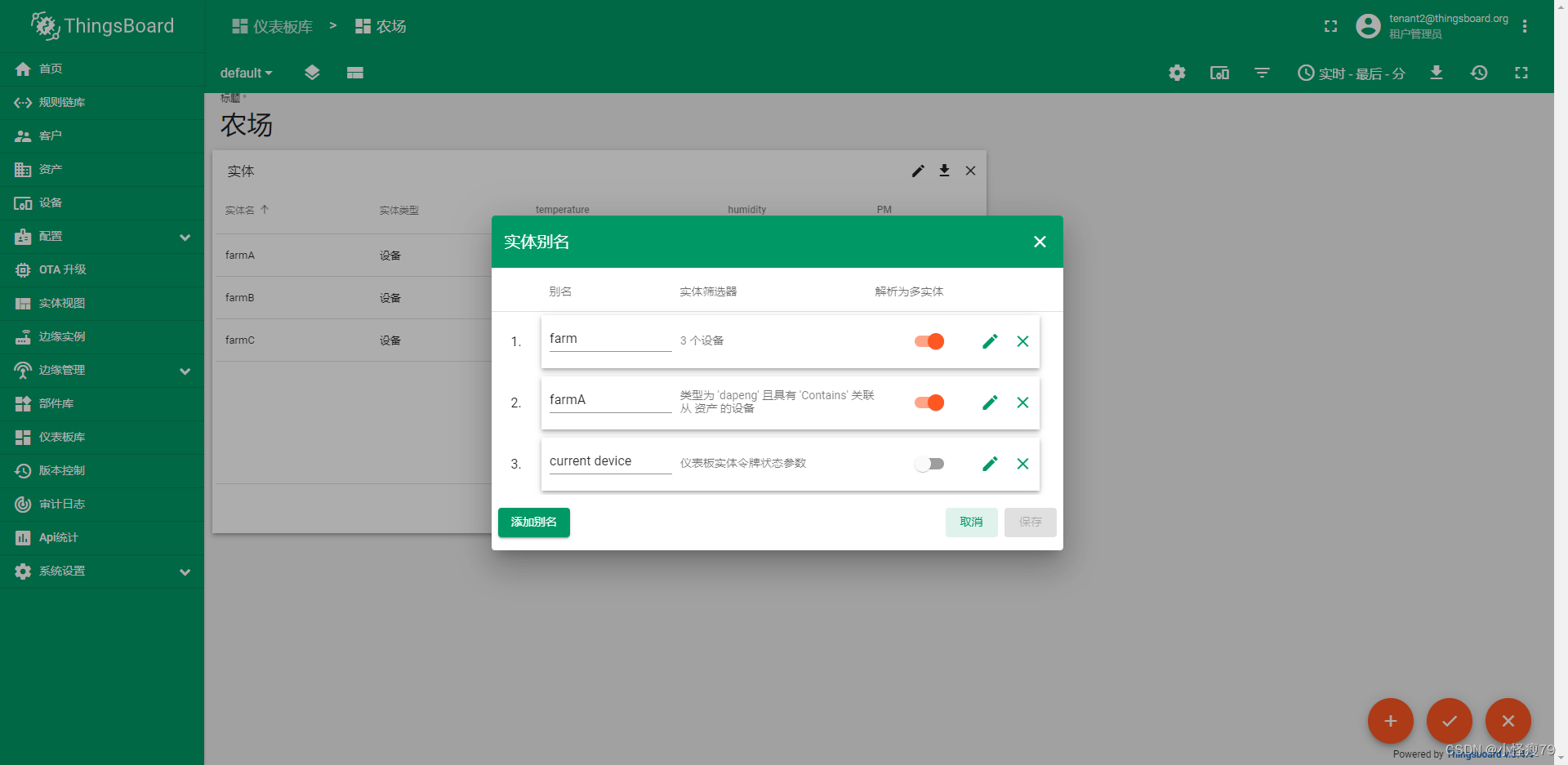

仪表板库-->设置别名

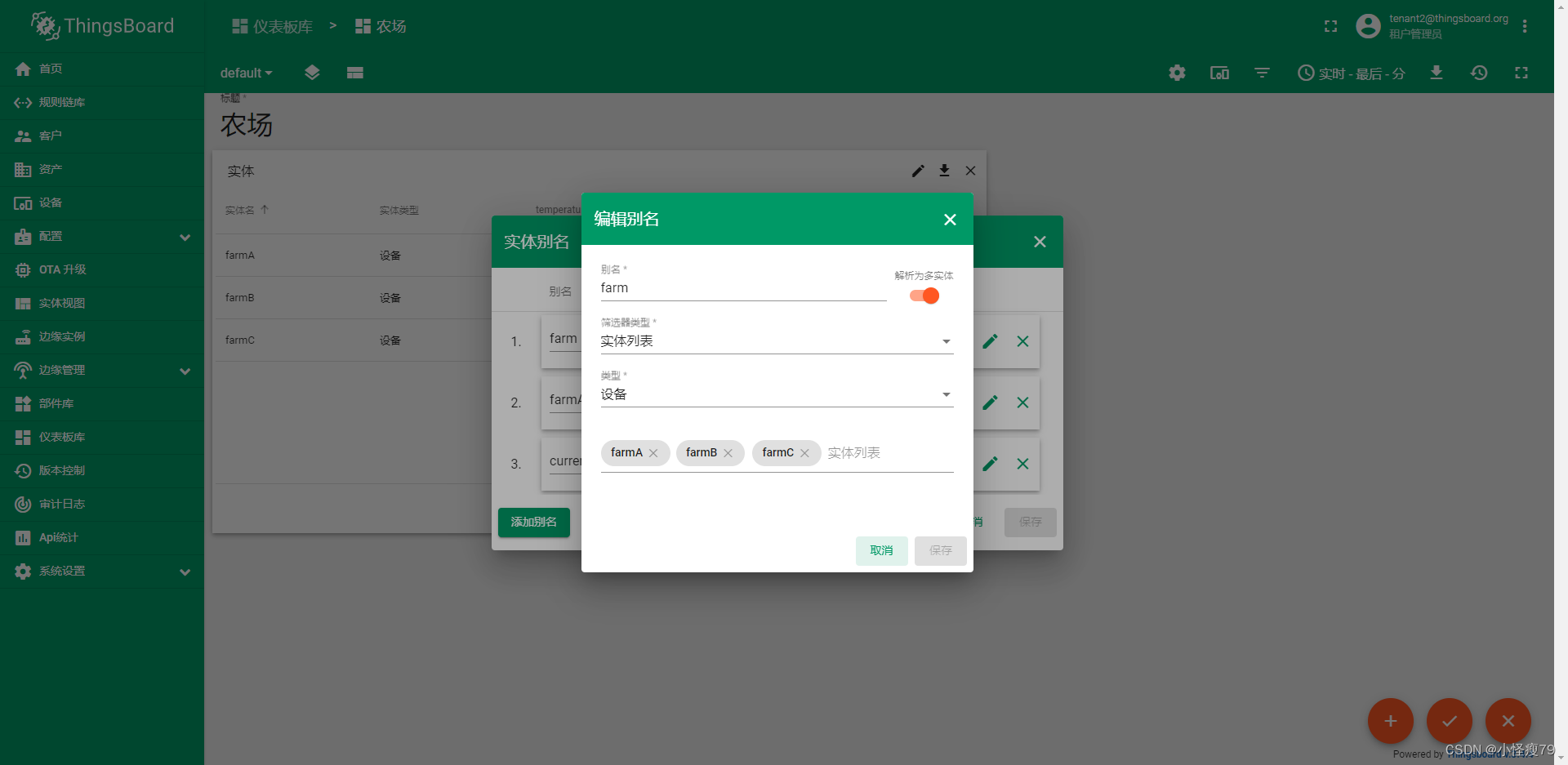

选实体列表-->设备-->设备多选。

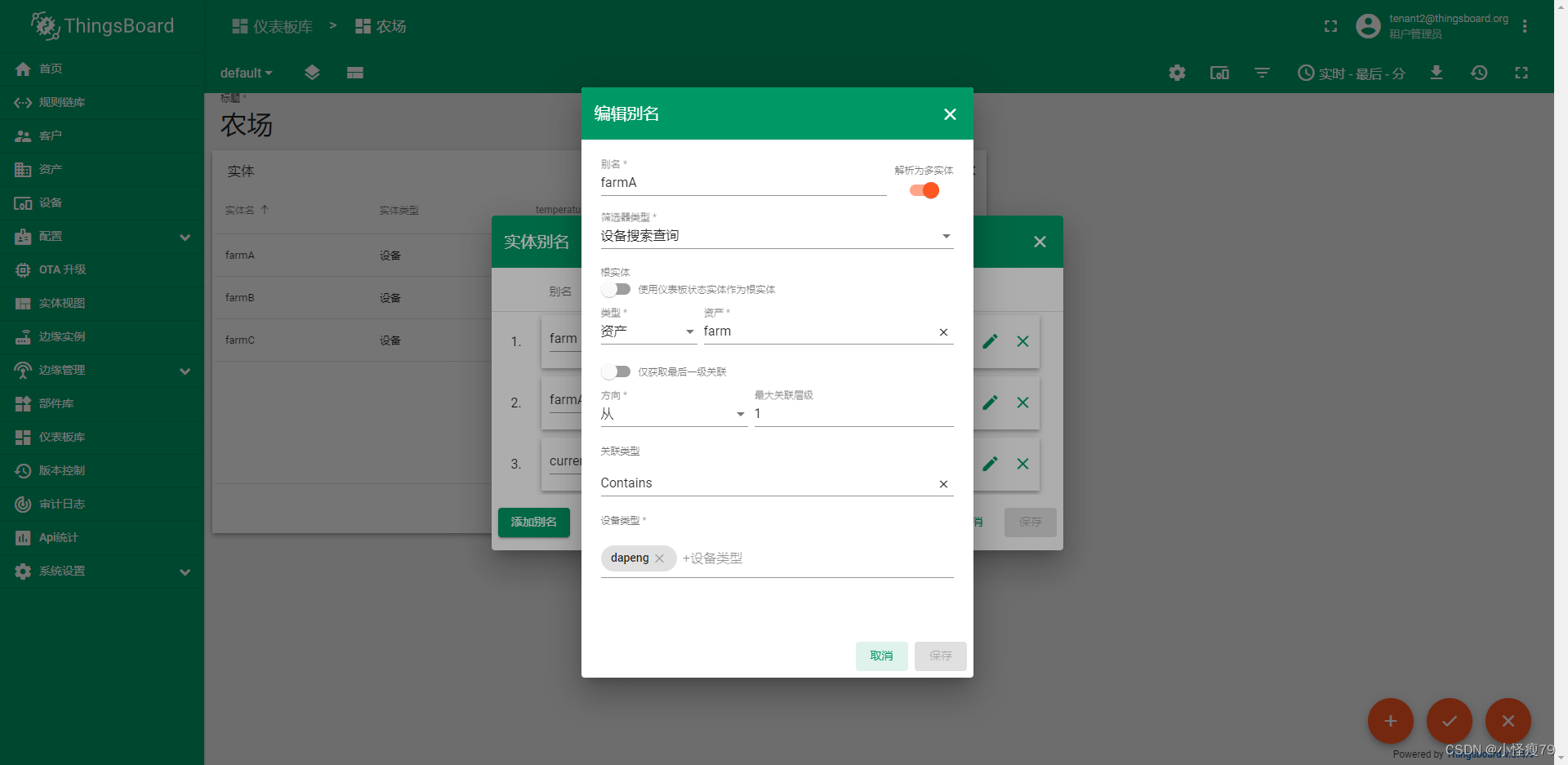

选设备搜索查询-->资产-->farm-->Contains-->设备类型。

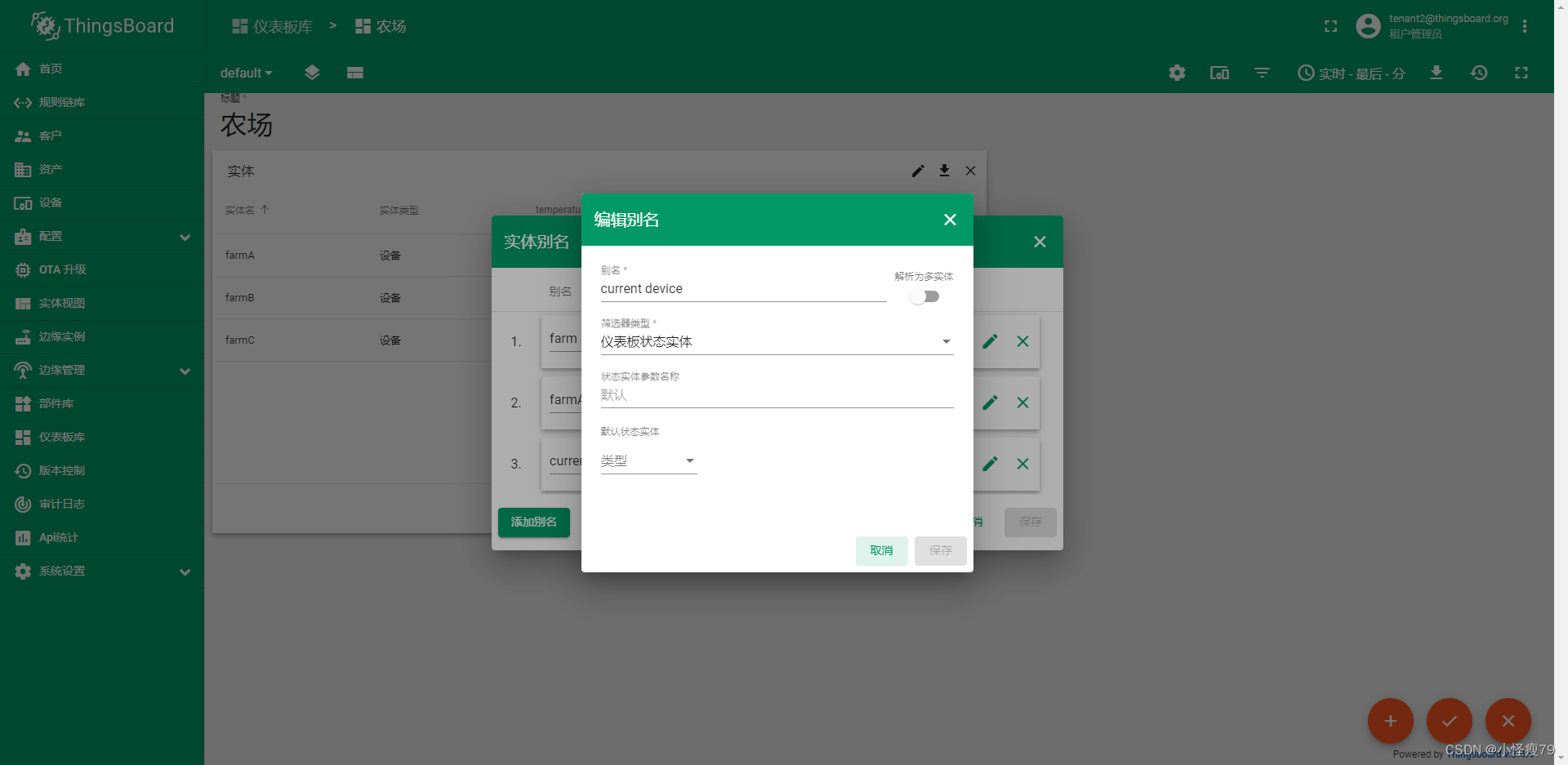

选仪表板状态实体。

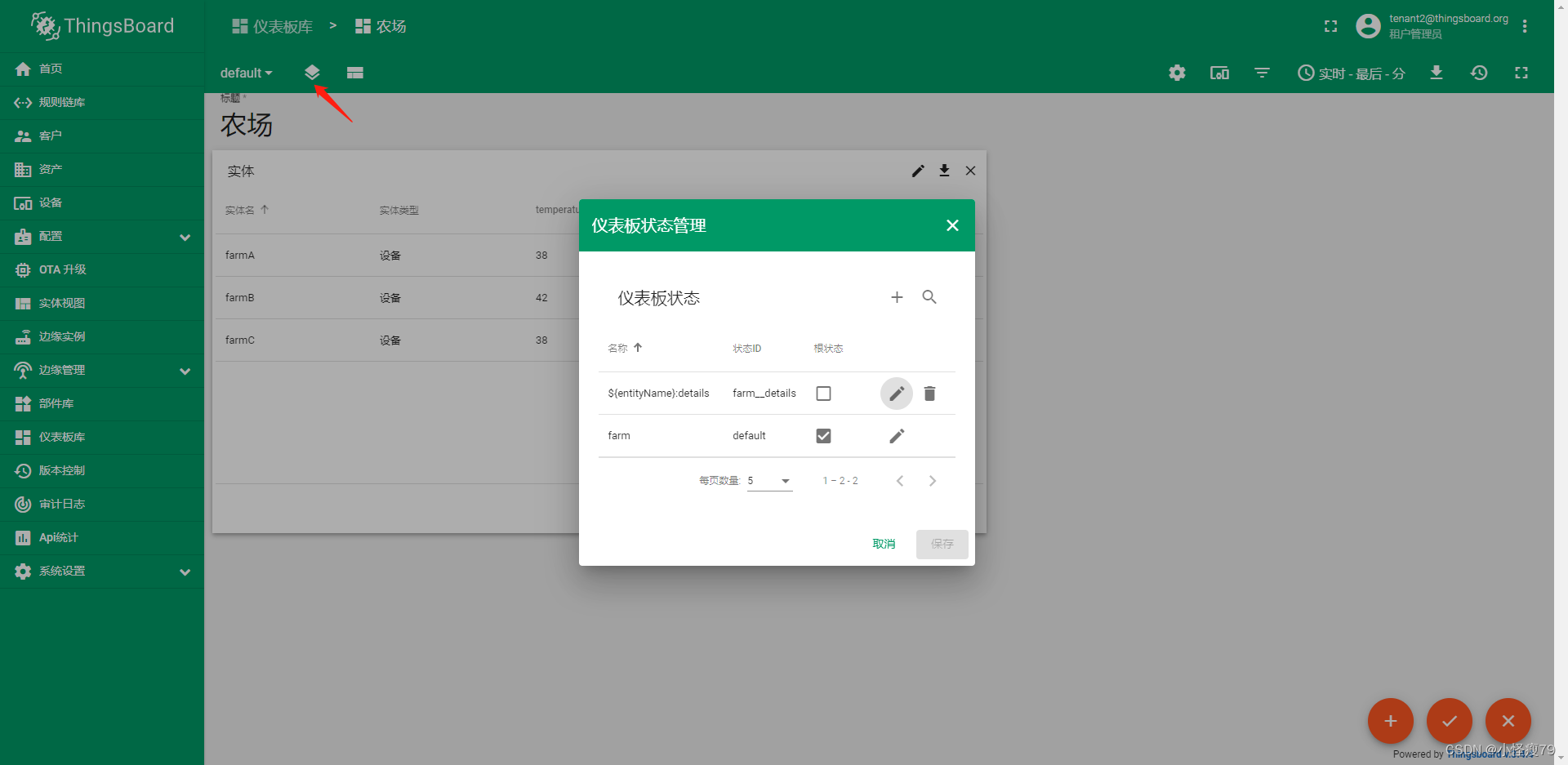

仪表板状态管理

添加仪表板状态。

${entityName}:details
farm__details

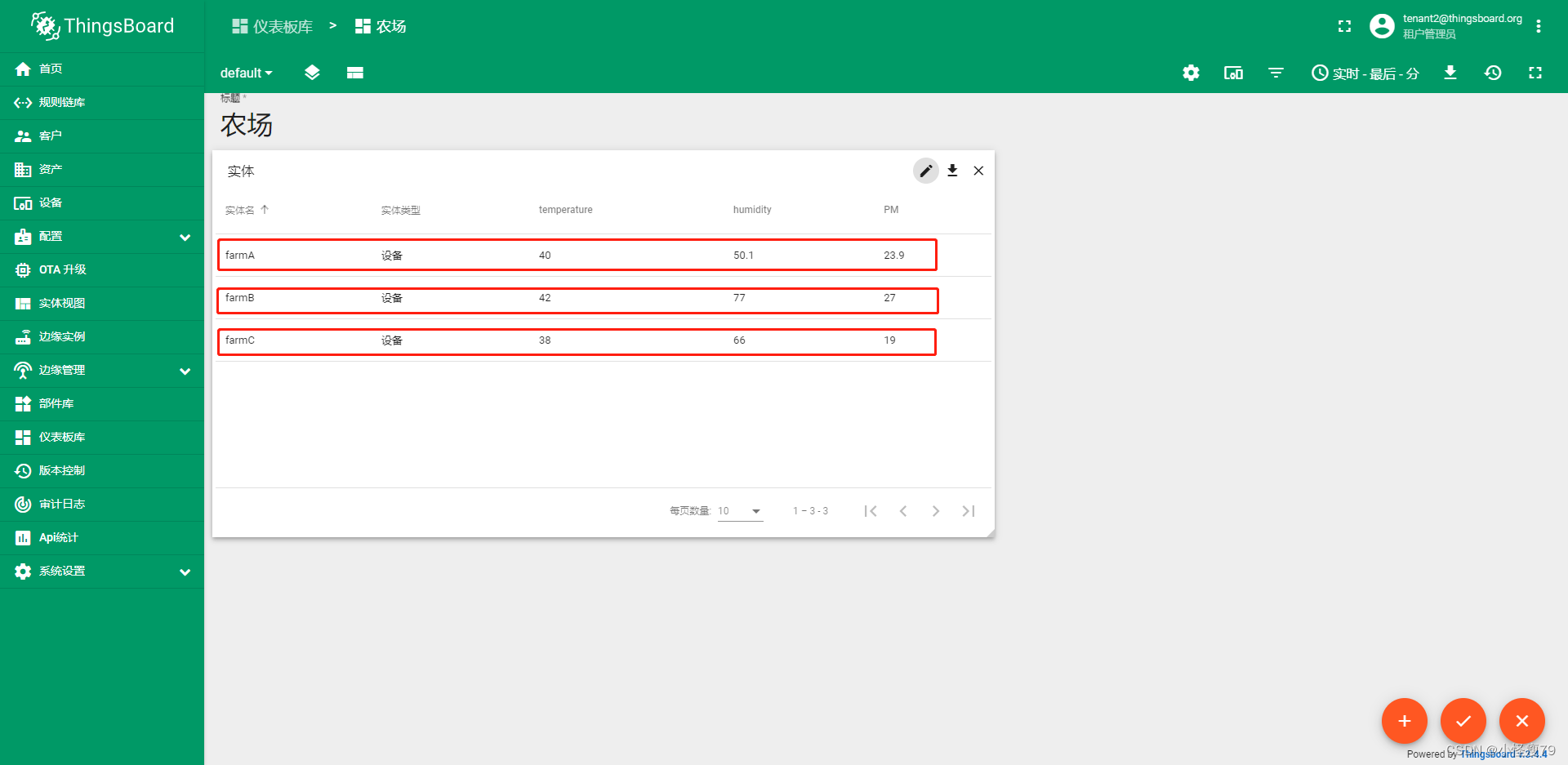

新增部件Cards-->Entities table

选择实体别名-->时序数据。

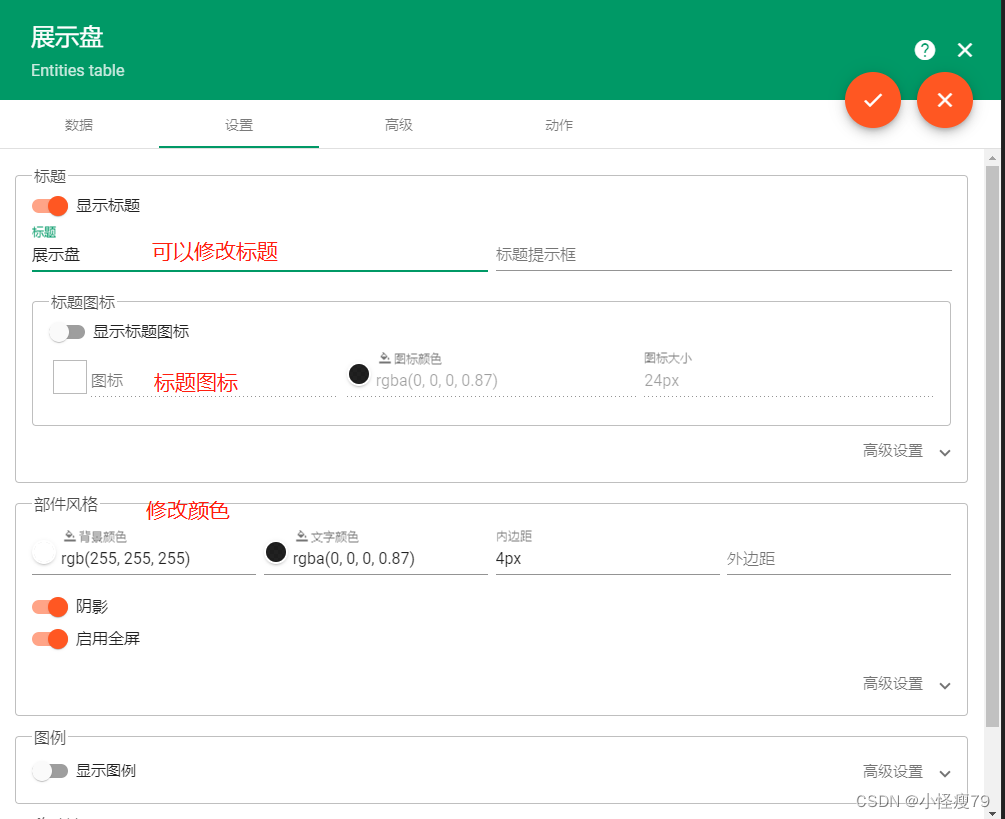

可以根据喜好修改。

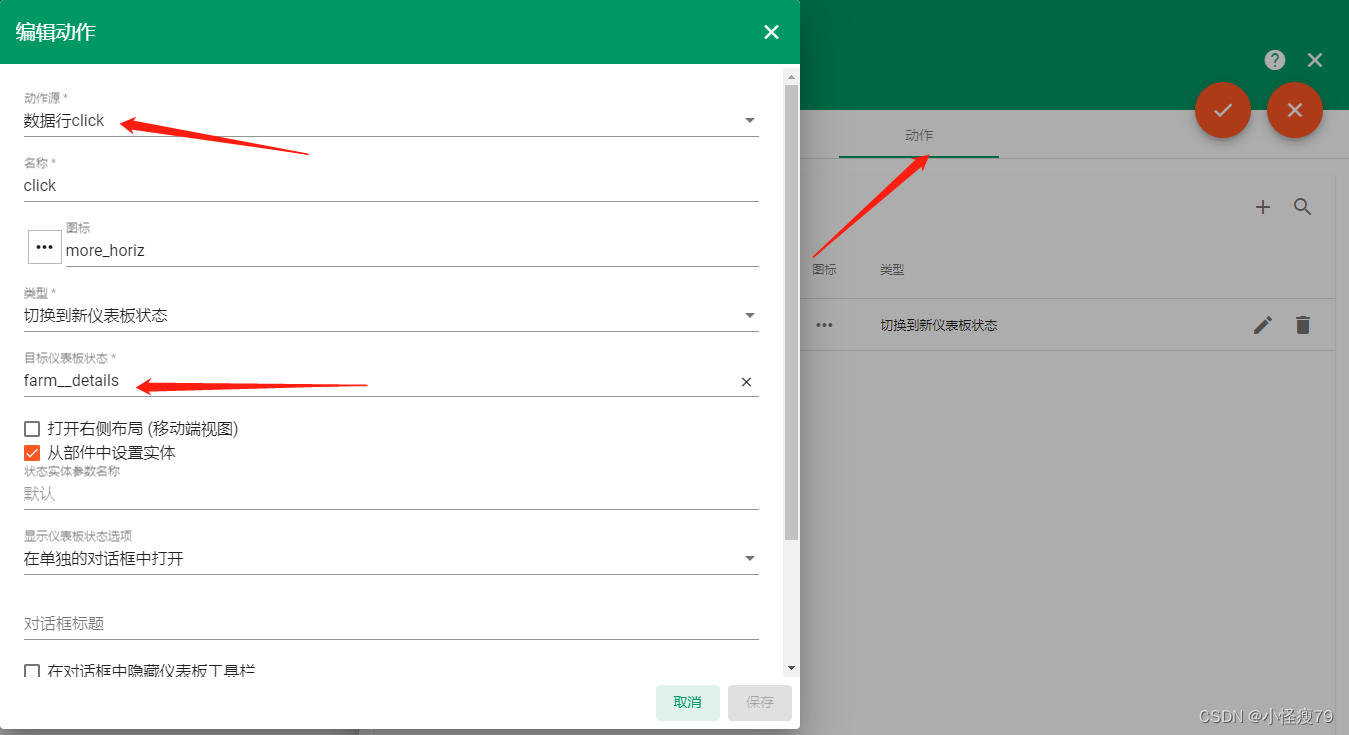

新增一个动作。

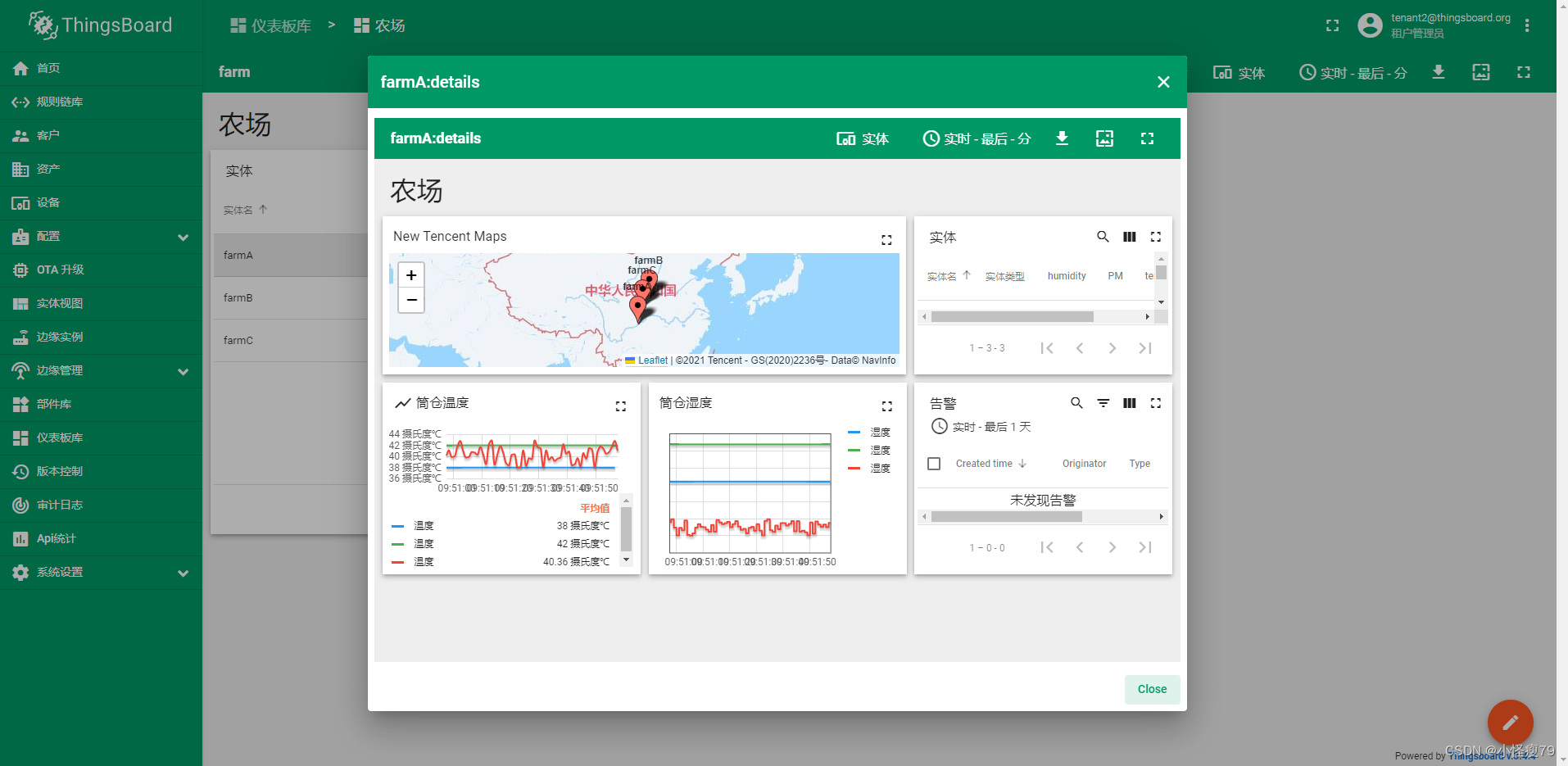

这一步是要实现点击图中的一行，可以跳转到新的仪表盘

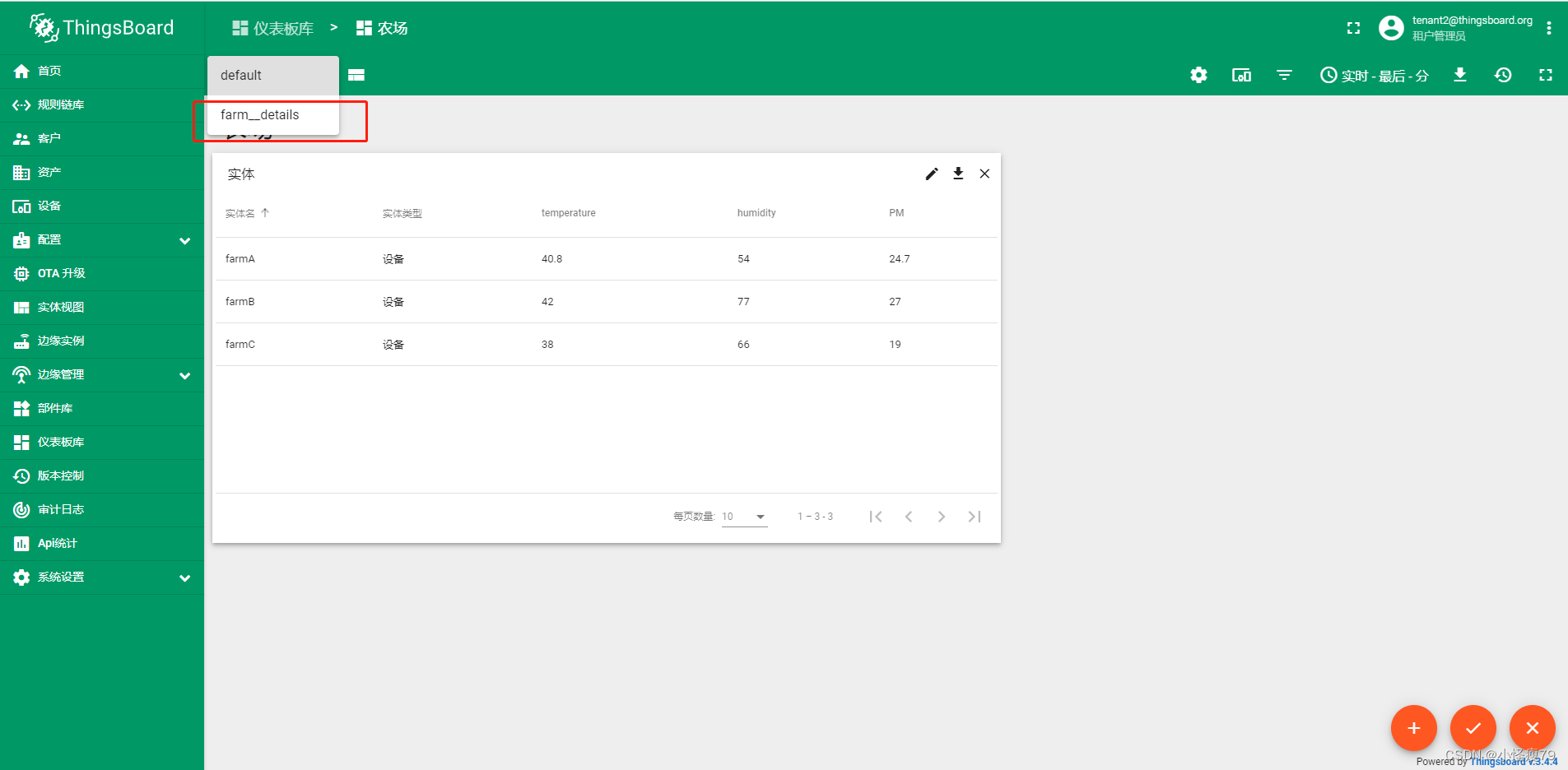

比如这样。

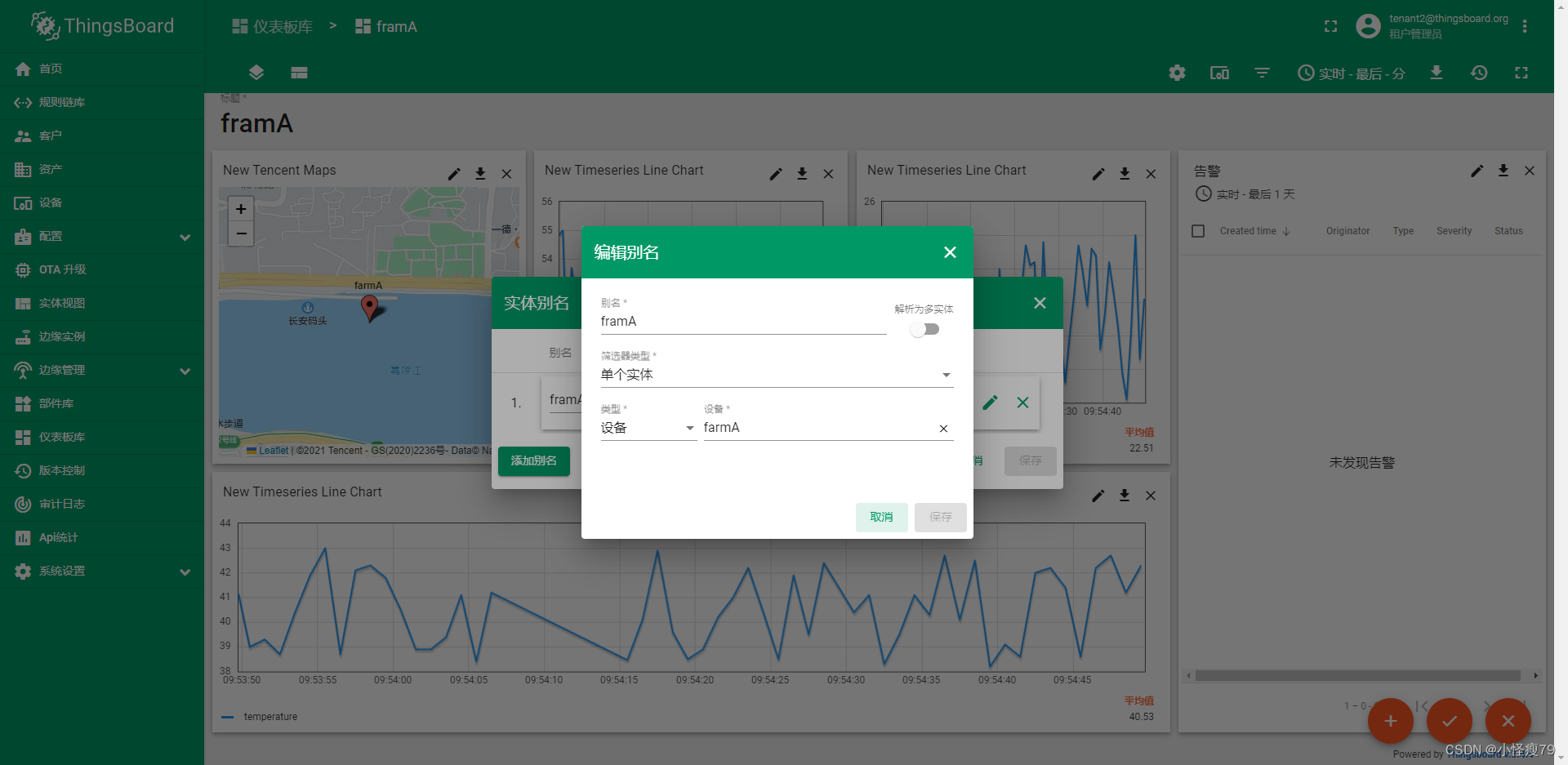

我们再新建一个仪表板farmA-->添加实体别名-->单个设备-->farmA。

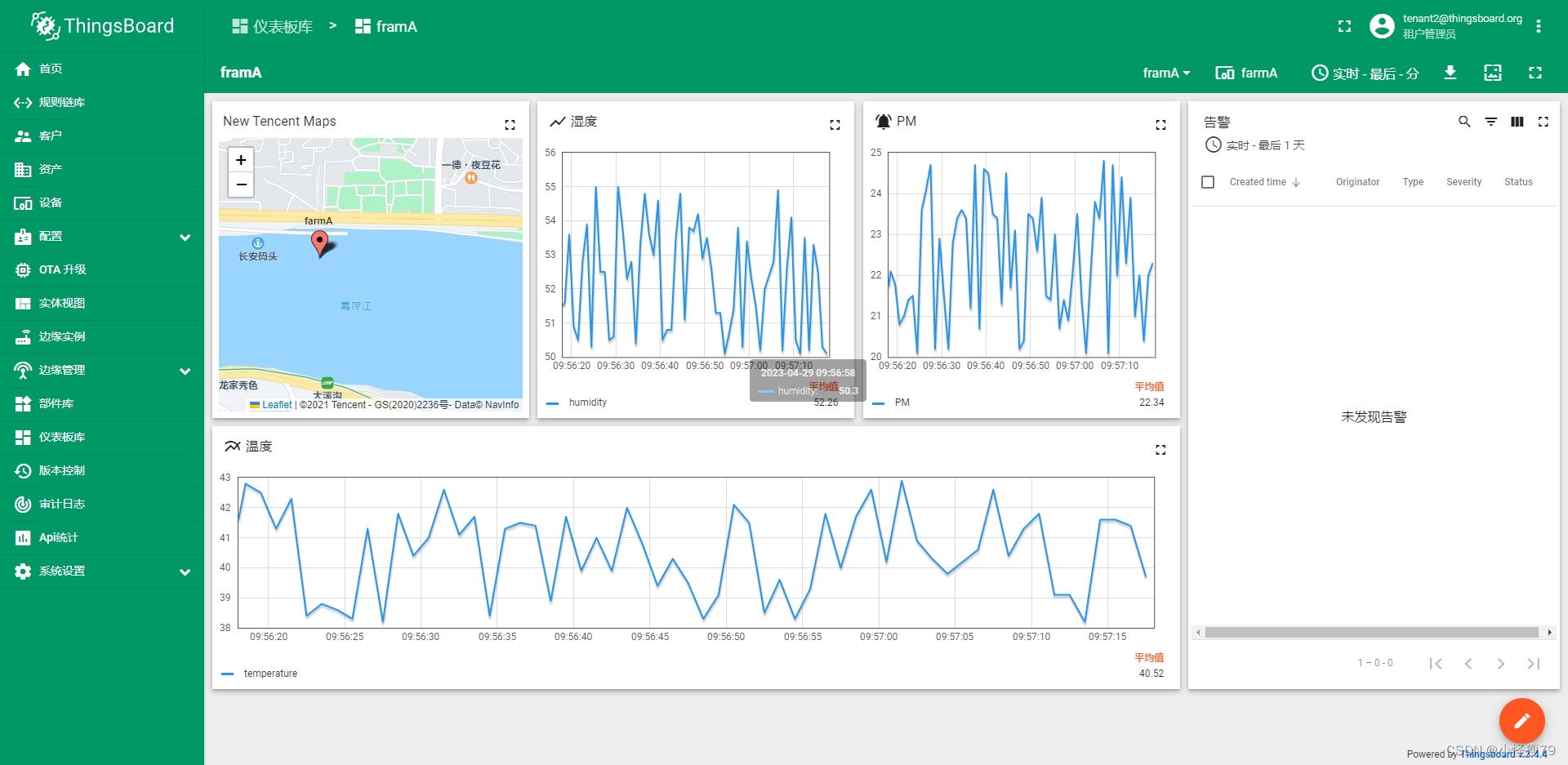

要做出这样的效果。

首先是地图，需要在farmA设备中添加服务端属性--经纬度

latitude        字符串类型        29.56900

longitude        字符串类型        106.55844

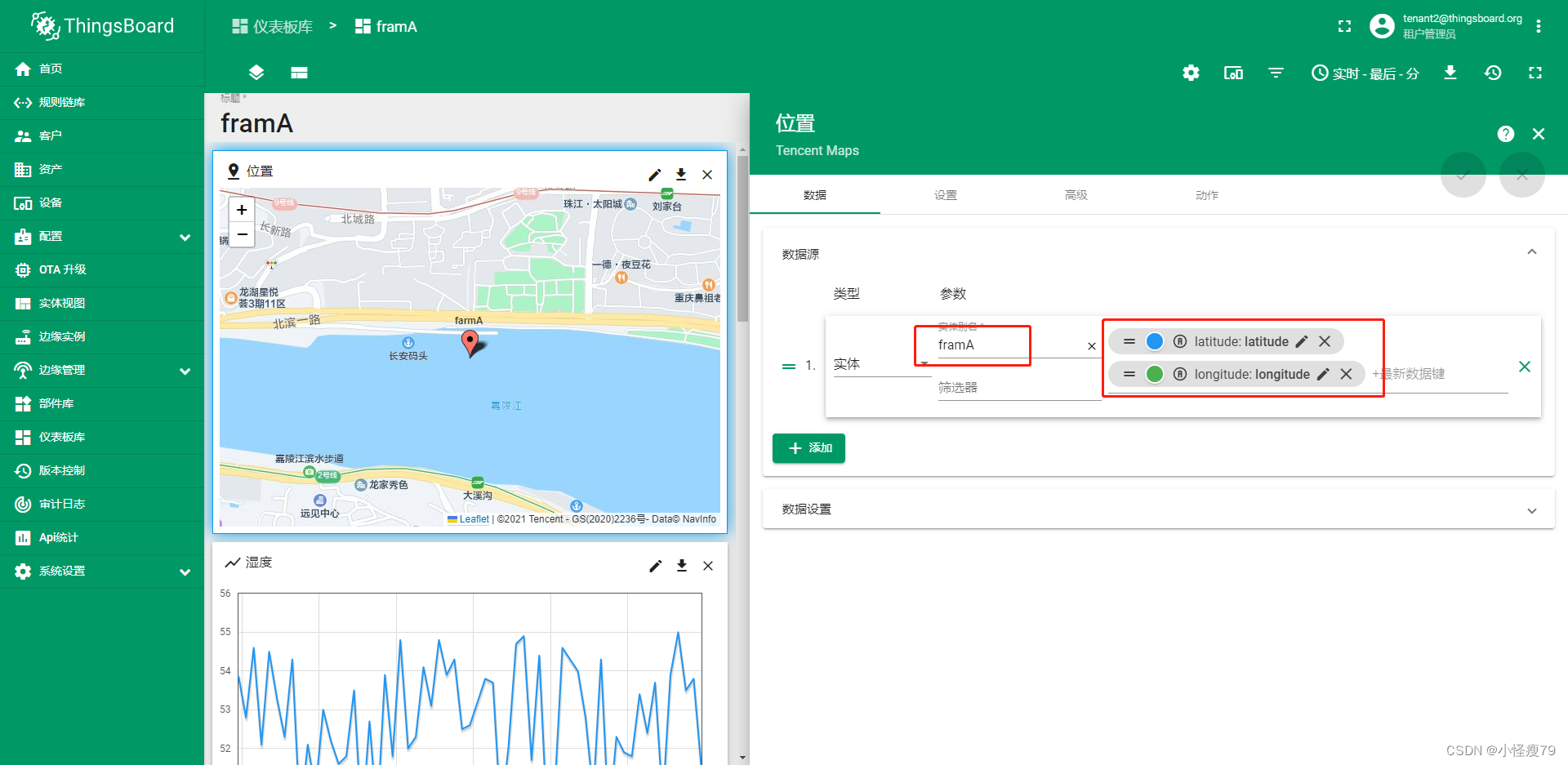

在farmA仪表板中新增部件maps-->Tencent Maps

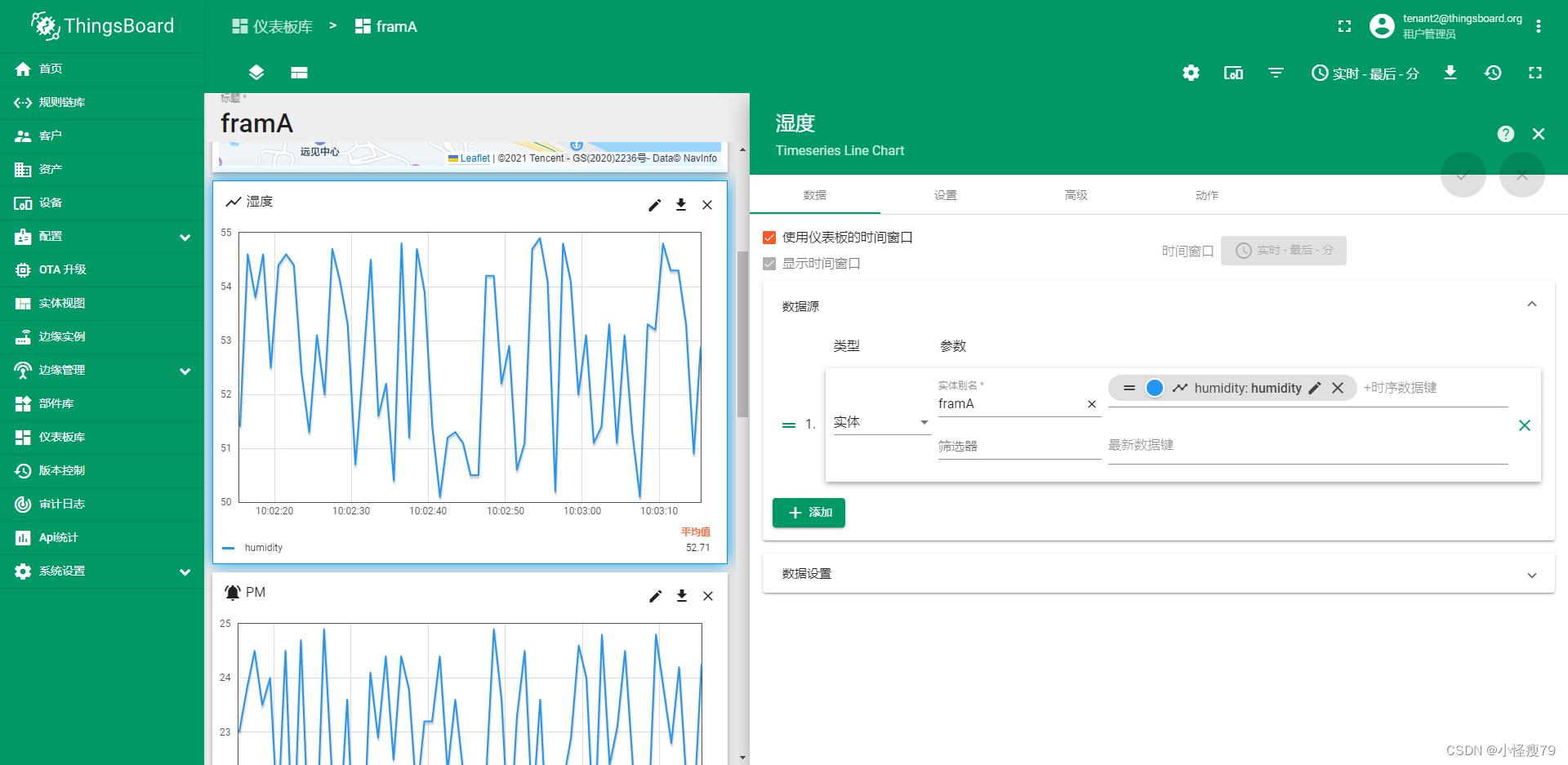

新增折线图的温湿度，PM

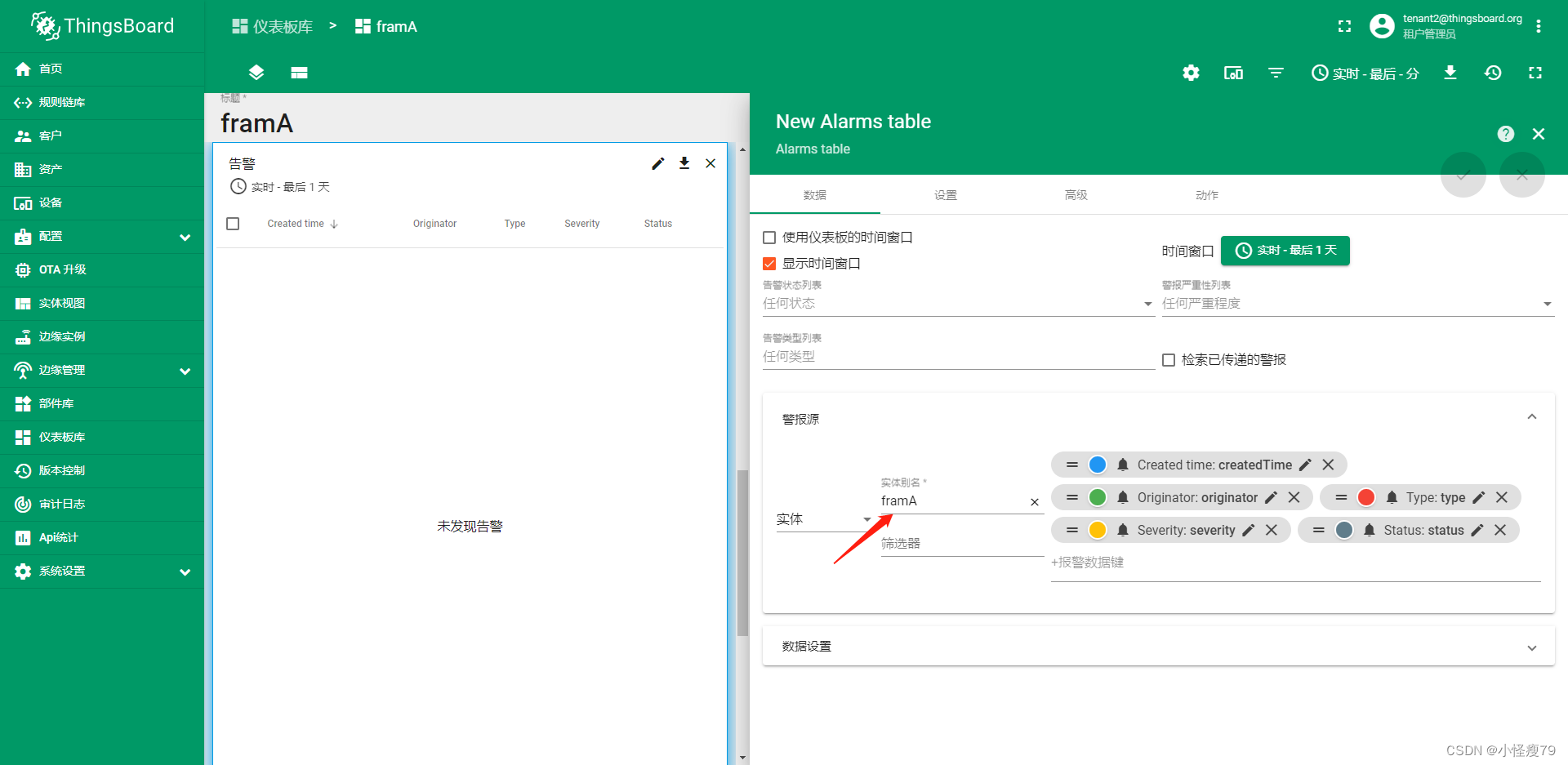

添加告警

保存后，再来到前面建的农场仪表板，切换图层。

同样新增地图，折线图，报警。

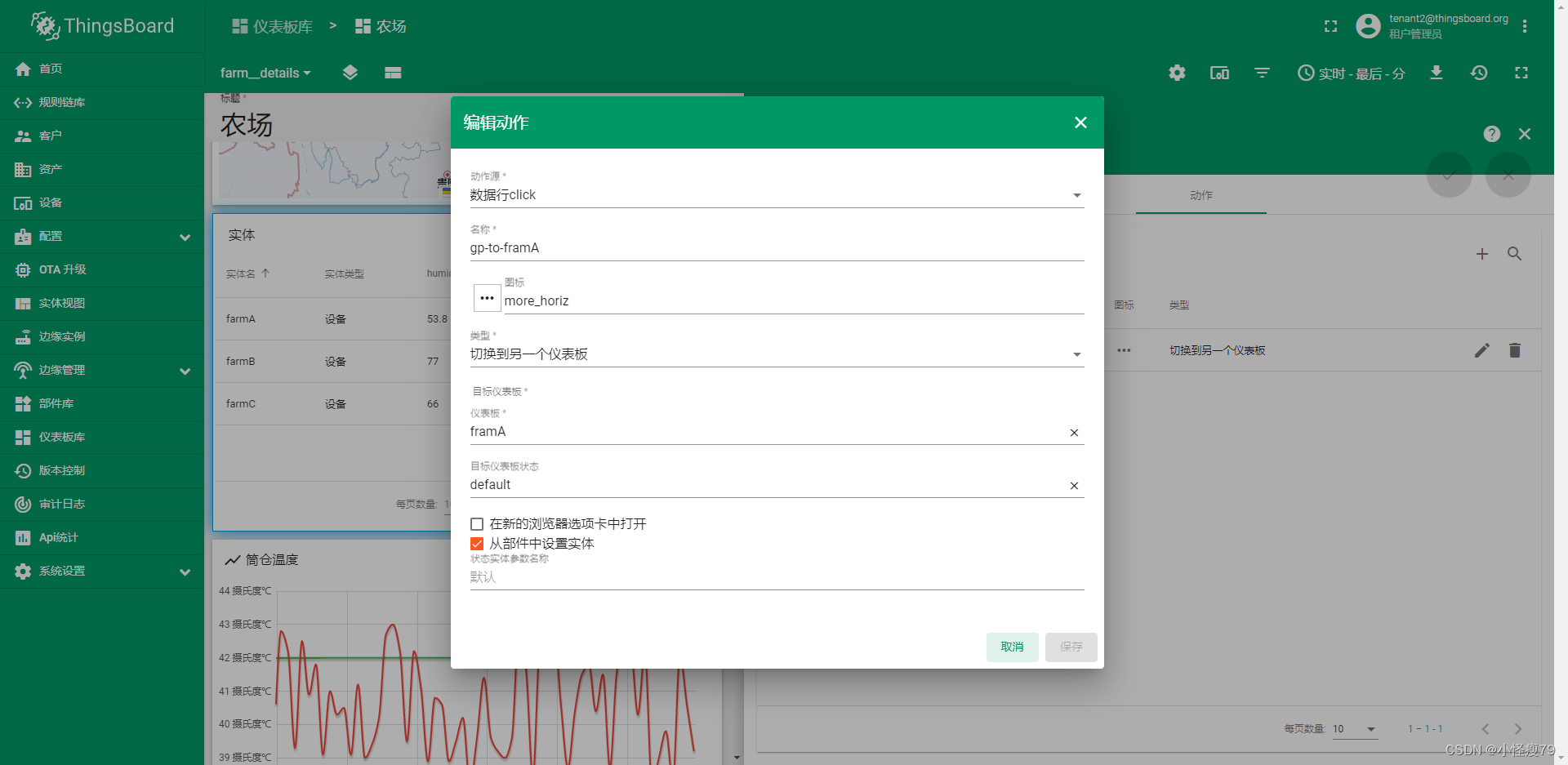

其中，这个entity table类型的需要添加动作，如下：

添加完成，我们就实现了一个完整的仪表板配置。
