自定义柱形图

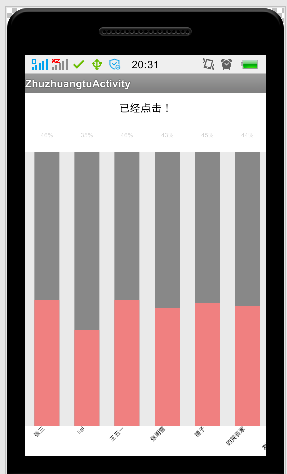

  • 效果：
    这里写图片描述

- 代码：

自定义柱形图HistogramView类：

package com.example.myapplication.widget;

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.util.Log;
import android.view.View;

import com.example.myapplication.R;
import com.example.myapplication.model.HistogramItem;

import java.util.ArrayList;
import java.util.List;


/**
 * 柱形图
 */
public class HistogramView extends View {
    private int width;
    private int height;
    private List<HistogramItem> mList;//存放柱状图的数据
    private Paint mPaintWhite;
    private Paint mPaintBackground;
    private Paint mPaintRate;
    private Paint mPaintName;
    private Paint mPaintHistogramRed;
    private Paint mPaintHistogramGray;


    private int topBar = 60;//百分比占的大小
    private int bottomBar = 60;//名字所占大小
    private int histogramWidth = 50;//柱形宽度
    private int histogramSpacing = 80;//柱形的间距





    public HistogramView(Context context) {
        super(context);
    }

    public HistogramView(Context context, AttributeSet attrs) {
        super(context, attrs);
        //对白色背景画笔进行初始化
        mPaintWhite = new Paint();
        mPaintWhite.setColor(Color.WHITE);

        //对背景灰色进行初始化
        mPaintBackground = new Paint();
        mPaintBackground.setStrokeWidth(2);
        mPaintBackground.setAntiAlias(true);
        mPaintBackground.setColor(getResources().getColor(R.color.histogramback));



        //对写百分比的画笔进行初始化
        mPaintRate = new Paint();
        mPaintRate.setStrokeWidth(2);
        mPaintRate.setAntiAlias(true);
        mPaintRate.setColor(Color.BLACK);
        mPaintRate.setAlpha(50);
      //  mPaintRate.setTextAlign(Paint.Align.CENTER);

        //对名字的画笔进行初始化
        mPaintName = new Paint();
        mPaintName.setStrokeWidth(2);
        mPaintName.setAntiAlias(true);
        mPaintName.setColor(Color.BLACK);
       // mPaintRate.setTextAlign(Paint.Align.CENTER);

        //对红色的柱状体画笔进行初始化
        mPaintHistogramRed = new Paint();
        mPaintHistogramRed.setStrokeWidth(histogramWidth);
        mPaintHistogramRed.setAntiAlias(true);
        mPaintHistogramRed.setColor(Color.argb(0xff, 0xf0, 0x80, 0x80));

        //对柱状体的灰色部分画笔进行初始化
        mPaintHistogramGray = new Paint();
        mPaintHistogramGray.setStrokeWidth(histogramWidth);
        mPaintHistogramGray.setAntiAlias(true);
        mPaintHistogramGray.setColor(Color.GRAY);

    }

    public HistogramView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        if(mList==null){
            width=   getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec);
        }else {
            width = (int) ((mList.size() + 1) * histogramSpacing);
        }
        height=getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec);
        setMeasuredDimension(width, height);
        //init();



    }


    /**
     * 绘制
     * @param canvas
     */
    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

//        if (mList==null){
//            canvas.drawColor(getResources().getColor(R.color.histogramback));
//
//        }else {//绘图
        canvas.drawRect(0,0,width,topBar,mPaintWhite);
        canvas.drawRect(0, topBar, width, height - bottomBar, mPaintBackground);
            canvas.drawRect(0, height - bottomBar, width, height, mPaintWhite);
            for (int i = 0;i<mList.size();i++){

                HistogramItem item = mList.get(i);
                Log.d("mlist",item.getName()+"的百分率"+item.getRate());
                canvas.drawLine(histogramSpacing * (i + 1), height - bottomBar, histogramSpacing * (i + 1), topBar, mPaintHistogramGray);//画柱状图的柱形灰色背景
                //画红色的比例部分(注意：先乘比例再除以100)
                canvas.drawLine(histogramSpacing*(i+1),height-bottomBar,histogramSpacing*(i+1),(height-bottomBar)-(height-bottomBar-topBar)*item.getRate()/100,mPaintHistogramRed);

                //画百分比(x坐标要剪掉百分比文字的长度的一半)mPaintRate.measureText(percent)
                String percent  = item.getRate()+"%";
                canvas.drawText(percent, histogramSpacing * (i + 1) - mPaintRate.measureText(percent) / 2, topBar / 2, mPaintRate);
                //画名字(需要宣战画布，正值时逆时针旋转)
                canvas.save();
                canvas.rotate(-45, histogramSpacing * (i + 1), height - bottomBar+10);//旋转的中心点自己来调整
                String name = item.getName();
                //由于文字的末端对应着柱状图中心点，所以文字开始写的位置要从中心点剪掉文字的长度
                canvas.drawText(name,histogramSpacing*(i+1)-mPaintName.measureText(name),height-bottomBar+5,mPaintName);
                canvas.restore();


            }






//        }
    }

//    //更新数据
//    public void init(){//可以在主活动中进行数据的初始化，然后利用上面的setlist方法传到本view中
//        mList = new ArrayList<>();
//        mList.add(new HistogramItem("张三",46));
//        mList.add(new HistogramItem("lisi",35));
//        mList.add(new HistogramItem("王五一",46));
//        mList.add(new HistogramItem("张明雪",43));
//        mList.add(new HistogramItem("镜子",45));
//        mList.add(new HistogramItem("的哭丧家",44));
//        mList.add(new HistogramItem("发到空间撒",13));
//        mList.add(new HistogramItem("打击",24));
//        mList.add(new HistogramItem("的积分卡拉",23));
//        mList.add(new HistogramItem("的快速发",64));
//        mList.add(new HistogramItem("发的康",45));
//        mList.add(new HistogramItem("的境况放",47));
//        mList.add(new HistogramItem("的健身卡",46));
//
//
//    }
    public void setmList(List<HistogramItem> list){
        mList=list;
        requestLayout();//刷新onMeasure方法
        invalidate();//刷新onDraw方法

    }
}

注意点：

  • 在onDraw中获得所画的文字的宽度：画笔paint.measureText(percent).

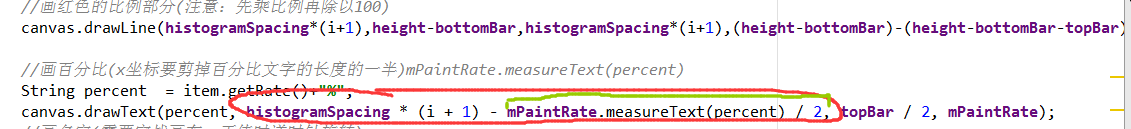

    这里将文字居中一般的方法就是利用所写的位置剪掉文字长度的一半：
    这里写图片描述

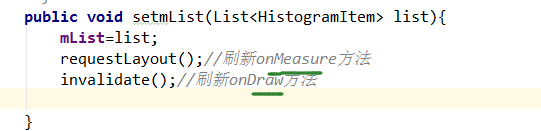

  • 在主活动中将数据mList传给自定义的柱形view，需要在自定义的view中创建一个setmList的方法。（其中需要写requestLayout()【刷新onMesure方法】和invalidate()【刷新onDraw方法】）
    这里写图片描述

自定义折线图

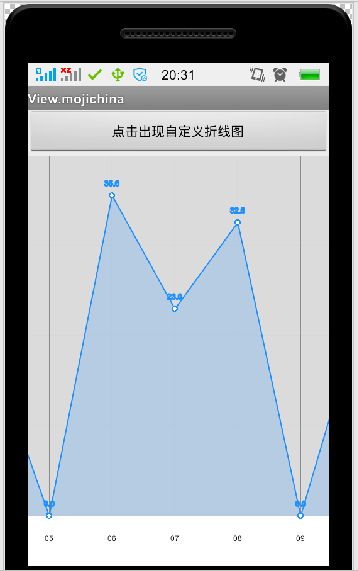

  • 效果：
    这里写图片描述
  • 代码：
    自定义LineChartView 类：
package com.example.myapplication.widget;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.graphics.Path;
import android.graphics.PorterDuff;
import android.graphics.PorterDuffXfermode;
import android.util.AttributeSet;
import android.view.View;

import com.example.myapplication.model.LineChartItem;

import java.util.ArrayList;
import java.util.List;

/**
 * Created by Administrator on 2015/10/9.
 */
public class LineChartView extends View {
    private int height;
    private int width;
    private List<LineChartItem> mList;
    private int lineWidthSpacing = 100;
    private int leftwidth = 30;
    private int rightwidth = 30;
    private int lineWidth = 2;
    private int textWidth = 1;
    private int circleBigR = 5;
    private int circleSmallR = 3;
    private int bottomBarHeight = 80;//低端放文字的高度
    private Paint mPaintBackLine;
    private Paint mPaintLine;
    private Paint mPaintCount;
    private Paint mPaintMonth;
    private Paint mPaintBottomBar;
    private Paint mPaintGridBack;
    private Paint mPaintCircleBig;
    private Paint mPaintCircleSmall;
    private Paint mPaintRect;
    private Path mPathShade;


    public LineChartView(Context context) {
        super(context);
    }

    public LineChartView(Context context, AttributeSet attrs) {
        super(context, attrs);
        //对大圈画笔初始化
        mPaintCircleBig = new Paint();
        mPaintCircleBig.setColor(Color.argb(0xff, 0x1e, 0x90, 0xff));
        mPaintCircleBig.setStyle(Paint.Style.FILL_AND_STROKE);

        //对小圈画笔初始化
        mPaintCircleSmall = new Paint();
        mPaintCircleSmall.setColor(Color.WHITE);
        mPaintCircleSmall.setStyle(Paint.Style.FILL_AND_STROKE);

        //对背景的分隔线画笔进行初始化
        mPaintBackLine = new Paint();
        mPaintBackLine.setColor(Color.argb(0xff, 0x8b, 0x89, 0x89));
        mPaintBackLine.setAntiAlias(true);
        mPaintBackLine.setStrokeWidth(1);

        //对折线，圆圈以及的画笔进行初始化
        mPaintLine = new Paint();
        mPaintLine.setStrokeWidth(lineWidth);
        mPaintLine.setAntiAlias(true);
        mPaintLine.setColor(Color.argb(0xff, 0x1e, 0x90, 0xff));
        mPaintLine.setStyle(Paint.Style.STROKE);

        //对count标字的画笔的初始化
        mPaintCount = new Paint();
        mPaintCount.setStrokeWidth(textWidth);
        mPaintCount.setAntiAlias(true);
        mPaintCount.setColor(Color.argb(0xff, 0x1e, 0x90, 0xff));
       // mPaintCount.setTextAlign(Paint.Align.CENTER);

        //对月份画笔进行初始化
        mPaintMonth = new Paint();
        mPaintMonth.setColor(Color.BLACK);
        mPaintMonth.setAntiAlias(true);
        mPaintCount.setStrokeWidth(textWidth);

        //低端文字区域画笔初始化
        mPaintBottomBar = new Paint();
        mPaintBottomBar.setColor(Color.WHITE);
        mPaintBottomBar.setAntiAlias(true);
        mPaintBottomBar.setTextAlign(Paint.Align.CENTER);

        //网格的背景色护臂初始化
        mPaintGridBack  = new Paint();
        mPaintGridBack.setColor(Color.argb(0xff, 0xdb, 0xdb, 0xdb));

        //对阴影的画笔初始化
        mPaintRect = new Paint();
        mPaintRect.setColor(Color.argb(0xff, 0x1e, 0x90, 0xff));
        mPaintRect.setAlpha(50);
        mPaintRect.setStyle(Paint.Style.FILL);

        mPathShade = new Path();


        //做特效添加阴影
        PorterDuffXfermode mode = new PorterDuffXfermode(PorterDuff.Mode.SRC_ATOP);//必须设置在上面的控件
        mPaintRect.setXfermode(mode);

    }

    public LineChartView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        if(mList==null){
            width=   getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec);
        }else {
            width = (int) (mList.size() * lineWidthSpacing);
        }
        height=getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec);
        setMeasuredDimension(width, height);
        //init();


    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawRect(0, 0, width, height - bottomBarHeight, mPaintGridBack);
        canvas.drawRect(0, height - bottomBarHeight, width, height, mPaintBottomBar);

        //画背景分隔线的横线
        for (int i = 0;i < 5;i ++){
            canvas.drawLine(leftwidth,i*((height-bottomBarHeight)/4),leftwidth + (mList.size()-1) * lineWidthSpacing,i*((height-bottomBarHeight)/4),mPaintBackLine);
        }
        for(int i = 0 ;i < mList.size() ;i++){
            //画背景分隔线的竖线
            canvas.drawLine(leftwidth + i * lineWidthSpacing, 0, leftwidth + i * lineWidthSpacing, height-bottomBarHeight, mPaintBackLine);

        }
        //画连线
        for (int i=0;i<mList.size()-1;i++){
            LineChartItem item = mList.get(i);
            float count = item.getCount();
            float nextcount = mList.get(i+1).getCount();
            canvas.drawLine(leftwidth+i*lineWidthSpacing,(height-bottomBarHeight)-(height-bottomBarHeight)*count/40,leftwidth+(i+1)*lineWidthSpacing,(height-bottomBarHeight)-(height-bottomBarHeight)*nextcount/40,mPaintLine);
        }

        //画阴影
        mPathShade.reset();
        mPathShade.moveTo(leftwidth, height -bottomBarHeight);
        for(int i = 0 ;i < mList.size() ;i++){
            LineChartItem item = mList.get(i);
            float count = item.getCount();
            mPathShade.lineTo(leftwidth+i*lineWidthSpacing,(height-bottomBarHeight)-(height-bottomBarHeight)*count/40);

        }
        mPathShade.lineTo(leftwidth + (mList.size() - 1) * lineWidthSpacing, height -bottomBarHeight);
        mPathShade.close();
        canvas.drawPath(mPathShade,mPaintRect);



        for(int i = 0 ;i < mList.size() ;i++){
            LineChartItem item = mList.get(i);
            int month = item.getCalender();
            float count = item.getCount();
            //画每个数据的小圆圈
            canvas.drawCircle(leftwidth+i*lineWidthSpacing,(height-bottomBarHeight)-(height-bottomBarHeight)*count/40, circleBigR,mPaintCircleBig);
            canvas.drawCircle(leftwidth+i*lineWidthSpacing,(height-bottomBarHeight)-(height-bottomBarHeight)*count/40, circleSmallR,mPaintCircleSmall);

            //画count
            canvas.drawText("" + count, leftwidth + i * lineWidthSpacing-mPaintCount.measureText(count+"")/2, (height - bottomBarHeight) - (height - bottomBarHeight) * count / 40 - circleBigR - 10, mPaintLine);
            //画月份
            if(i<10) {
                String newmonth = "0" + month;
                canvas.drawText(newmonth, leftwidth + i * lineWidthSpacing-mPaintMonth.measureText(newmonth)/2, height - bottomBarHeight / 2, mPaintMonth);
            }else {
                String newnewmonth = ""+month;
                canvas.drawText(newnewmonth, leftwidth + i * lineWidthSpacing-mPaintMonth.measureText(newnewmonth)/2, height - bottomBarHeight / 2, mPaintMonth);


            }

        }


    }

    public void setmList(List<LineChartItem> list){
        mList=list;
        requestLayout();//刷新onMeasure方法
        invalidate();//刷新onDraw方法

    }
}

两个自定义view资源下载：
http://download.csdn.net/detail/womengmengyan/9178355

AnnaIT
关注
专栏目录
Android柱形图 绘制
永远不要停下学习的脚步。
04-22 7050
Android柱形图 绘制
android 自定义横向堆积柱形图,MPAndroidChart项目实战（八）——自定义分段堆积柱状图...
weixin_39825941的博客
05-25 654
一丶效果图image.png二丶需求分析及技术点1.如效果图显示，当一样产品评论越多柱子越高可以展现热度，同一柱子不同颜色不同长度展示评论好坏对比，自定义MarkView则显示详细数据，这就是分段堆积柱状图的优势所在。2.MPAndroidChart实现存在的问题：1品类下面的总数不能随柱状图滑动而滑动；2.间距无法调整3.技术点分析组合自定义View的实现参考上文：MarkView的实现Popu...
Android新手之旅(9) 自定义的折线图
weixin_34253539的博客
07-24 133
　　希望实现一个折线图，但没有找到合适的控件或者代码，只有一个基本样子的，在它的基础上，进行了一些改进，改得比较灵活，可以传递参数，可以设置位置，坐标轴长度，刻度长度等。 　　自定义的ChartView.java package jetz.common; import android.content.Context;import android.graphics.Canvas;import ...
Android 柱形图
weixin_33963594的博客
01-07 107
柱形图用的是AChartEngine 需要引用achartengine-1.0.0.jar包。下载地址：http://download.csdn.net/detail/yaohucaizi/5128672。具体代码如下： public class XYMultipleActivity extends Activity { @Override protected v...
Android :简单的柱形图
weixin_43603192的博客
11-28 700
本文转载自https://blog.csdn.net/liuwan1992/article/details/52734508 直接把完整代码发出来 values的color属性 &amp;lt;?xml version=&quot;1.0&quot; encoding=&quot;utf-8&quot;?&amp;gt; &amp;lt;resources&amp;gt; &amp;lt;color name=&a
Android柱状图
guodashen007的博客
05-07 4018
先来看效果 MPAndroidChart在github上地址：https://github.com/PhilJay/MPAndroidChart 1. 依赖： Project 的build.gradle文件中添加 Project 的build.gradle文件中添加 allprojects { repositories { maven { url '...
Android自定义饼状图、柱状图、双折线图
12-16
可针对公司产品天马行空的想象显然Achartengine已经不能满足现在的项目了。为此小编我只能尝试着自己自定义一些图表类的控件。这里给大家带来可点击的饼状图、可点击以及可滑动的柱状图、双折线图
自定义柱形图
05-08
通过阅读和理解这个文件，开发者可以学习到如何在Android中创建自定义视图，并将这个自定义柱形图组件应用到自己的项目中。 总之，自定义柱形图在Android开发中是一个涉及多方面技能的任务，包括图形绘制、数据处理...
Android自定义view实现动态柱状图
01-21
主要功能是可以自定义指定的字体，柱状图颜色，动态效果。 在自定义view public class Histogram extends View { int MAX = 100;//矩形显示的最大值 int corner = 0; //矩形的角度。 设置为0 则没有角度。 ...
Android 柱状图
meixi_android的博客
07-16 708
依赖compile 'org.xclcharts:lib:2.4'自定义view1/** * @ClassName DemoView * @Description 各个例子view的view基类 */ public class DemoView extends ChartView{ public DemoView(Context context) { super...
Android代码-一个炫酷的柱状图表。
08-06
FlameBarChart 一个炫酷的柱状图表。 Import Step 1. Add the JitPack repository to your build file Add it in your root build.gradle at the end of repositories: allprojects { repositories { ... maven { url 'https://jitpack.io' } } } Step 2. Add the dependency dependencies { implementation 'com.github.dyguests:FlameBarChart:x.x.x' } Usage 参数 <!--顶部提示文字--> <!--底部x轴显示--> 回调 onXAxisChangeListeners fun onCurrentXAxisChanged(currentXAxis: Int) fun onCurren
Android 自定义折线图
07-27
数据源中，dataitem中的数量要一致。 @Override protected float marginLengthSetting() { return 20*density; } 该返回值为折线图左右两端的padding值 LineView--->setPaintColor中的coorColor为坐标轴,坐标字体和选择竖线的颜色 private final int maxValue = 300;//上限阀值 private final int minValue = 0;//下限阀值 private float areasHeight;//坐标轴到底部距离 private float textSize;//坐标文字大小 private int[] lineColors = null;//所有线条的颜色数组 点的颜色放在数据源中 该数组中顺序要与数据源ArrayList的顺序一致
Android之柱状图
qq_20553007的博客
09-29 1889
项目源代码：https://github.com/libin7278/MpChart 第一步 添加依赖或导入Library dependencies { compile fileTree(dir: 'libs', include: ['*.jar']) compile 'com.android.support:appcompat-v7:23.2.0' comp...
Android 柱形统计图
最新发布
牛肉胡辣汤
06-18 1193
请注意，以上示例代码只是一个简单的线性回归模型示例，你可以根据具体的应用场景选择适合的机器学习算法和模型，并根据实际需求进行数据准备、模型训练和预测结果的处理。请注意，以上示例代码只是一个基础的示例，你可以根据自己的实际需求进行定制和扩展，例如通过添加坐标轴、设置标签、添加动画等等。通过添加依赖、准备数据、设置柱形图，你可以轻松地将数据以柱状图的形式呈现给用户，提供更加直观的数据展示方式。方法中，我们首先准备了柱形统计图需要展示的数据，这里使用了一系列的销售额数据。的引用，并设置图表的描述。
Android studio MPAndroidChart 柱形图表
谁呛我名字的博客
05-17 587
MPAndroidChart 柱形图的使用与与折线图的使用大致相同，也是通过设置Legend，Description，XAxis，YAxis，BarDataset，BarSet和BarChart来达到我们想要的属性。Android studio MPAndroidChart 图表 (二)
Android之MPAndroidChart的动态柱形图
soha_dong的博客
04-19 1413
导入MPAndroidChart的jar包以后就写个工具类：package itsoha.com.tffic.Utils; import android.content.Context; import android.graphics.Color; import com.github.mikephil.charting.charts.BarChart; import com.github.mi...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
