电子拣货标签13代系统简介

CK_Label_v13

一、产品参数

1. 电池供电版

产品型号	CK_Label_v13
尺寸	70x34.7x13.6mm
屏幕尺寸	2.1 inch
分辨率	250*122
像素密度	130dpi
显示技术	电子墨水屏显示
显示颜色	黑/白
外观颜色	黑色
按键	1
指示灯	1 RGB灯
灯光颜色	7种(红/绿/蓝/黄/紫/白/淡蓝)
工作温度	0-50℃
工作频段	868MHz
视角	180°
支持内容格式	文本/图片/二维码/条形码
供电方式	电池供电
纽扣电池	2200mAh(CR2477*2)
电池寿命	>2年 (10次/天)
通信方式	无线通信
合规认证	CE, RoHS
无线固件更新	是的
模板设计DIY	是的
安装方式	轨道安装
通信设备	基站：PICK_Router_V1.4/PICK_Router_V1.2

2. 外接供电版

产品型号	CK_Label_v13
尺寸	70x34.7x13.6mm
屏幕尺寸	2.1 inch
分辨率	250*122
像素密度	130dpi
显示技术	电子墨水屏显示
显示颜色	黑/白
外观颜色	黑色
按键	1
指示灯	1 RGB灯
灯光颜色	7种(红/绿/蓝/黄/紫/白/淡蓝)
工作温度	0-50℃
工作频段	868MHz
视角	180°
支持内容格式	文本/图片/二维码/条形码
供电方式	DC 24V 外接供电
通信方式	无线通信
合规认证	CE, RoHS
无线固件更新	是的
模板设计DIY	是的
安装方式	轨道安装
通信设备	基站：PICK_Router_V1.4/PICK_Router_V1.2

二、革新点

• 2.1寸墨水屏显示
• 无线通信
• 按键及三色高亮LED指示灯指示
• 250*122点阵屏幕
• 支持24V外接供电/电池供电
• DIY界面支持文本/条码/二维码
• 超低功耗

三、特点与效益

• 提升作业速度与品质
• 简易快速部署
• 实现无纸化标准化作业
• 缩短操作人员培训时间
• 降低人力成本，管理成本等

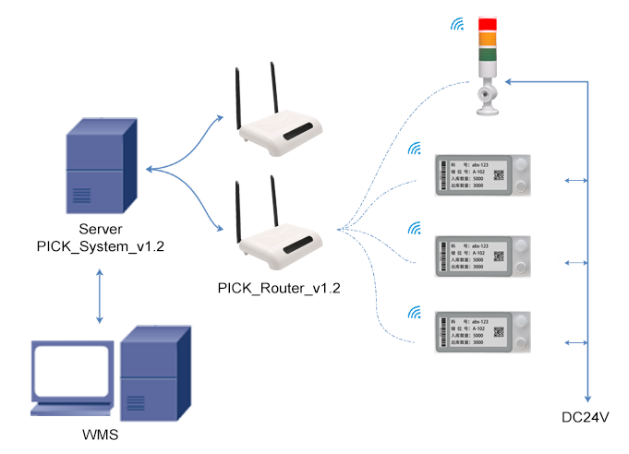

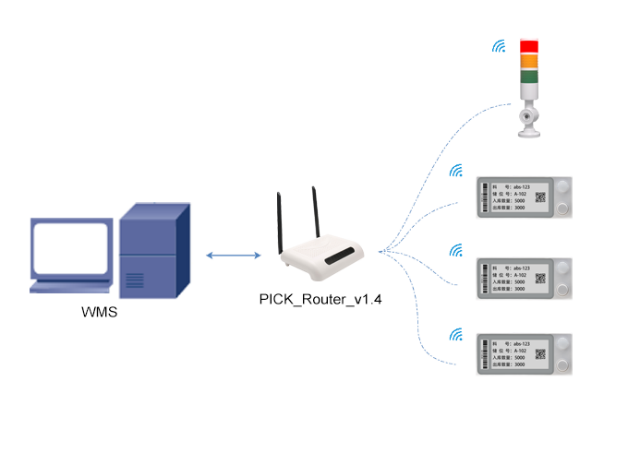

四、系统结构

V1.2基站：

电子标签拣货系统就是通过PC机或扫描枪发送指令，通过路由器转发，控制电子标签上的LED灯或屏幕指引拣货人员准确，快速地到指定的位置拣取相应的货物。

​

V1.4基站：

内置服务器程序，用户只用向此基站发送操作指令就可实现数据传递，使用更简单。

五、供电方式

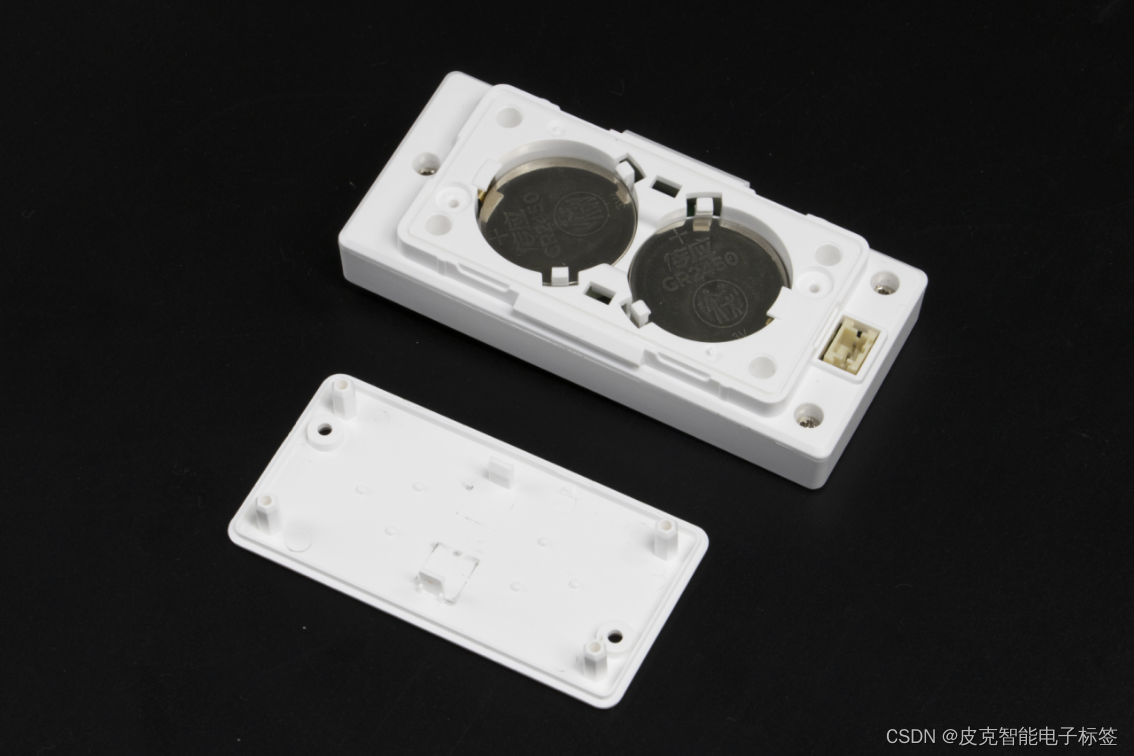

1. 钮扣电池组供电（电池版本）

CR2477x2供电，电压3V

2. DC24V外接供电（外供电版本）

六、安装方式

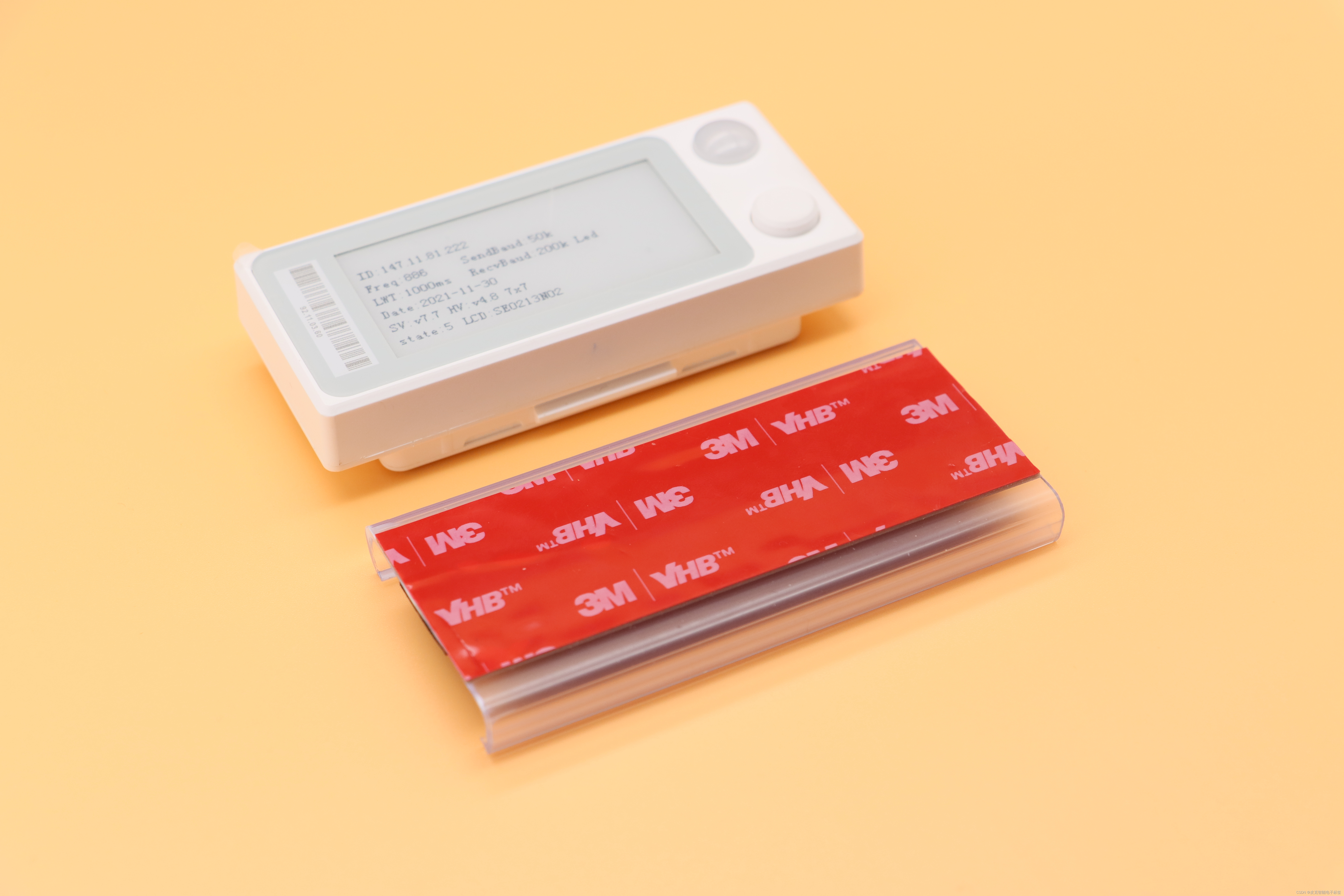

1. 粘贴固定

粘贴固定

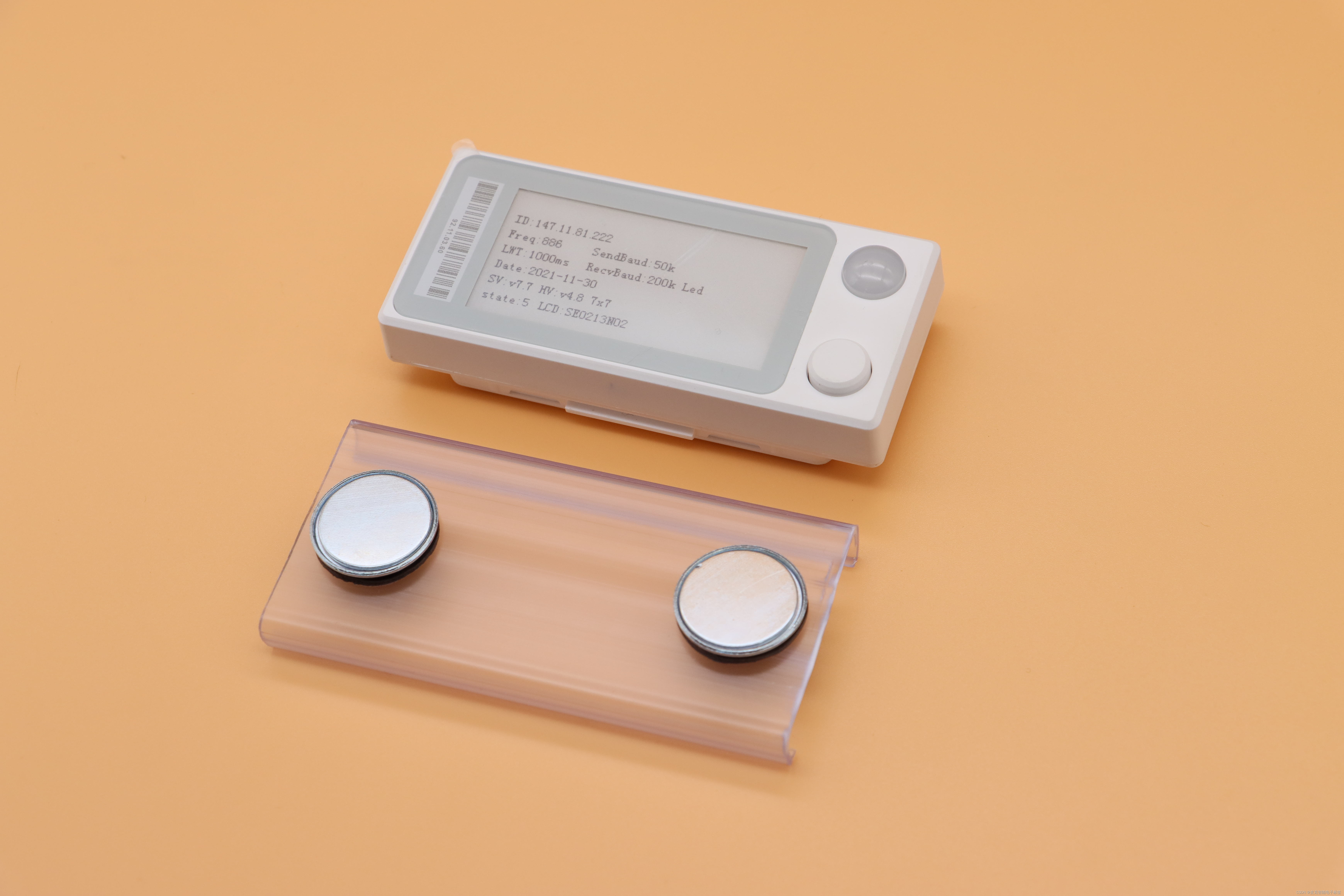

2. 磁吸固定

磁吸固定

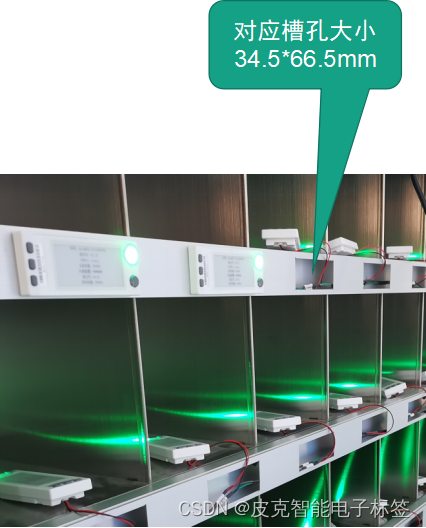

3. 轨道槽固定（可定制）

轨道槽固定（可定制）

七、实物展示

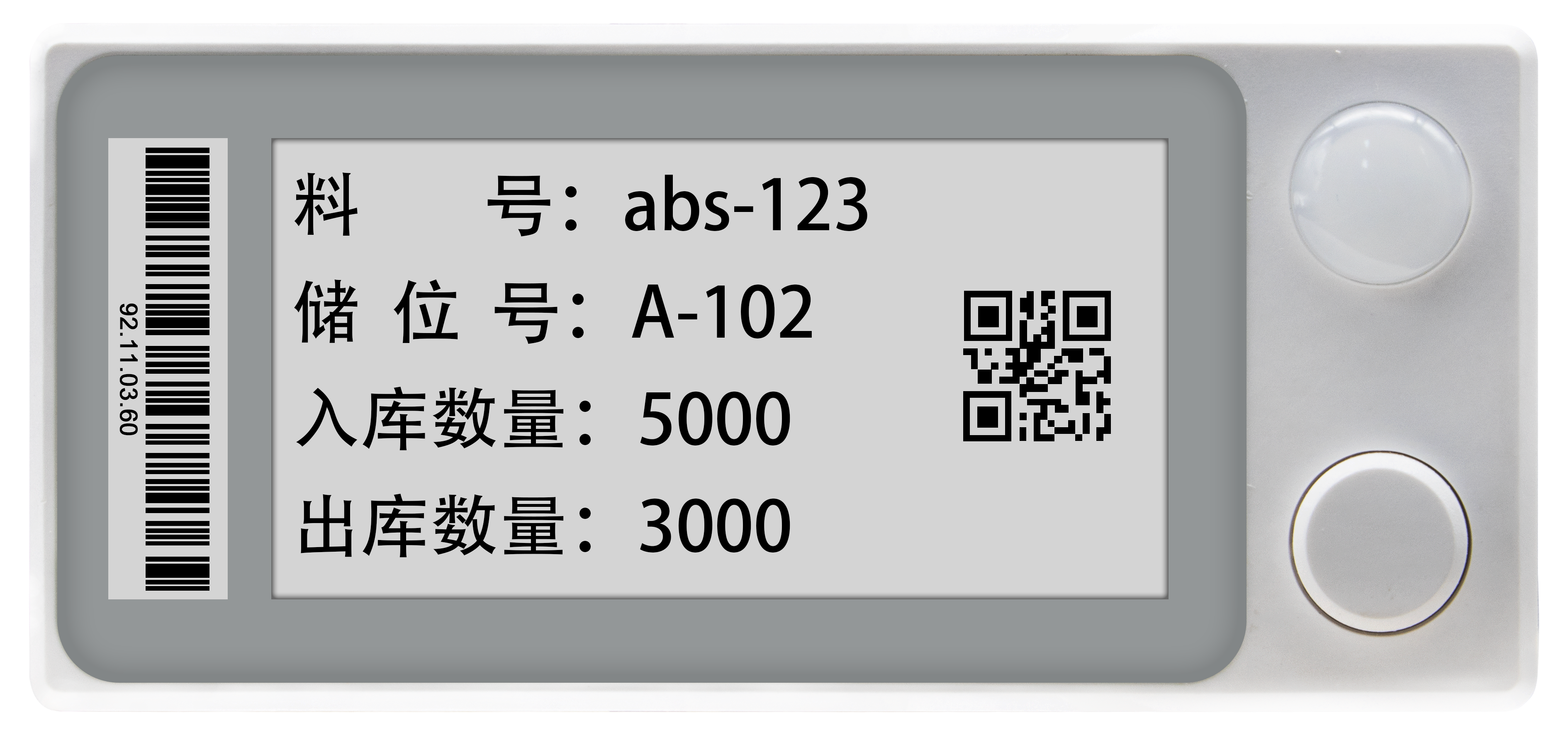

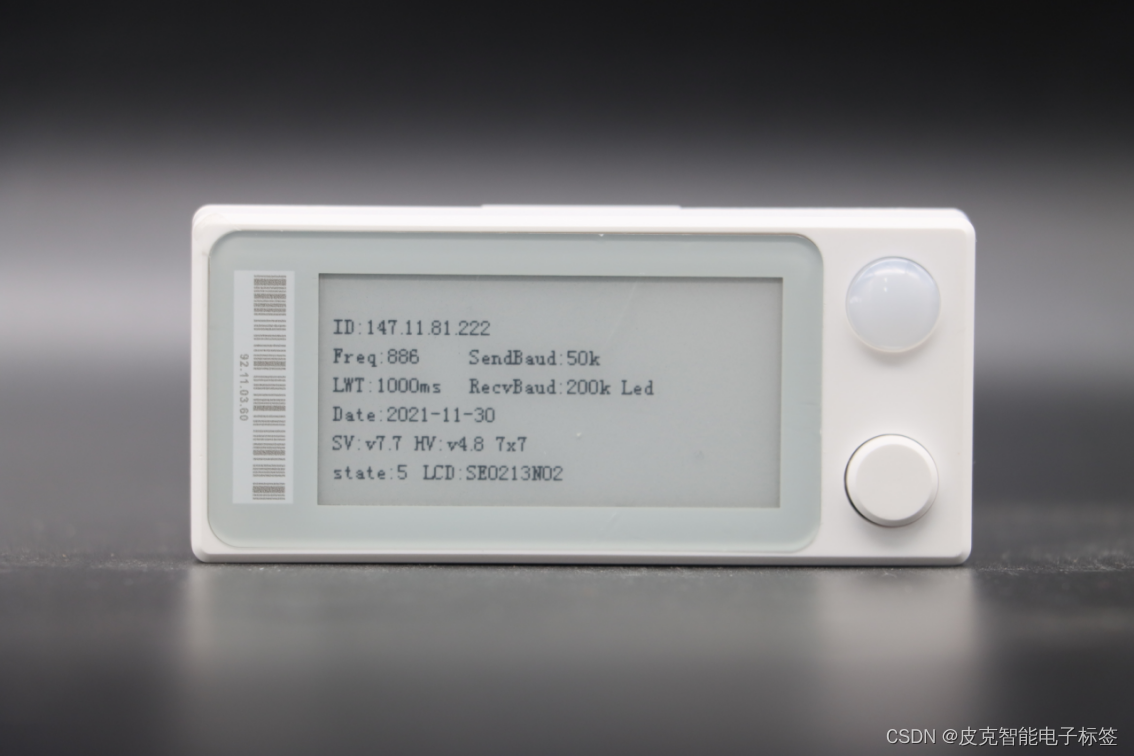

正面

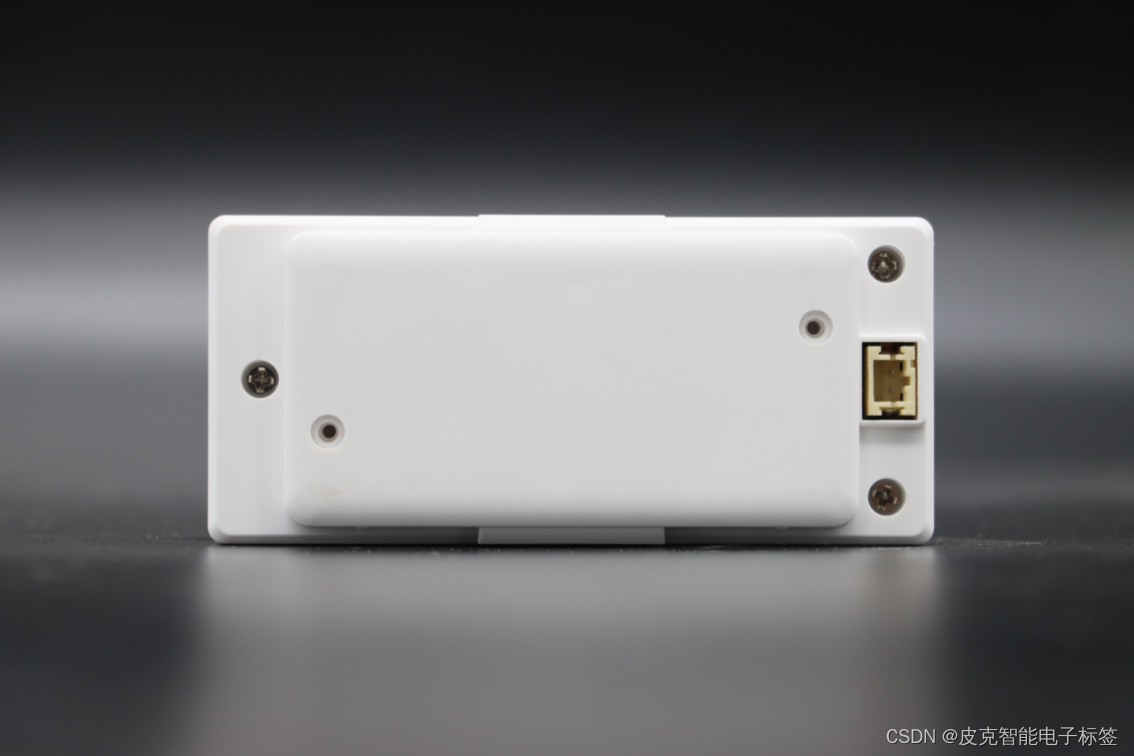

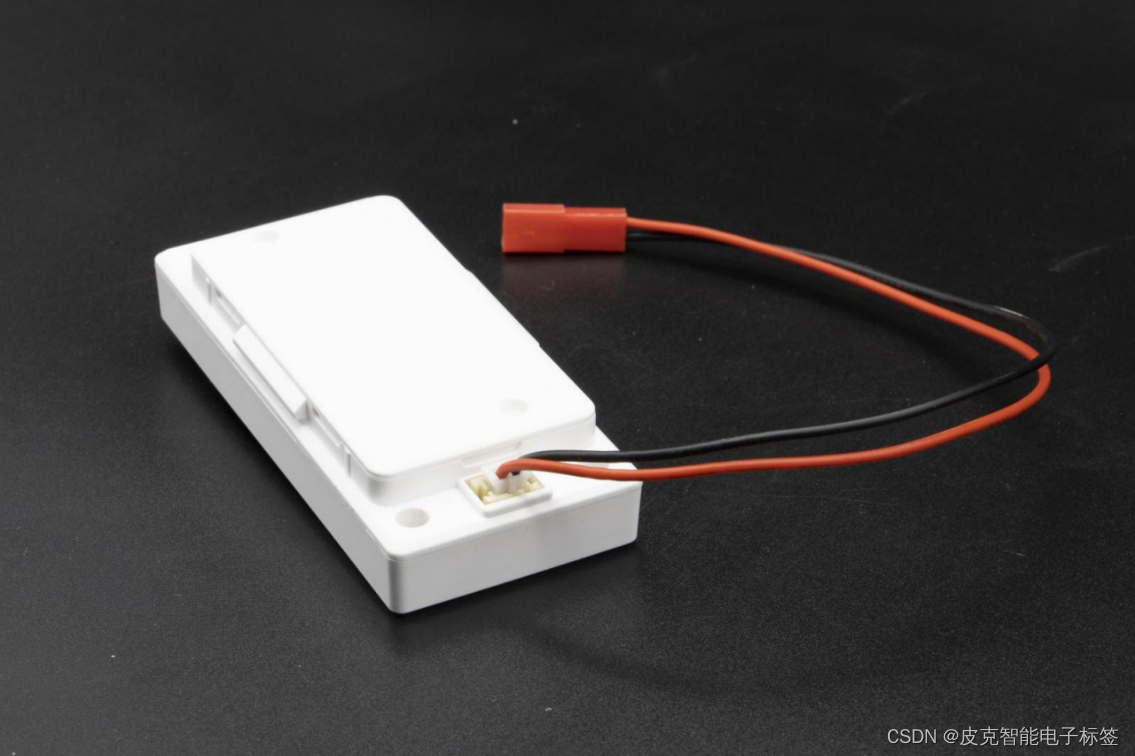

背面

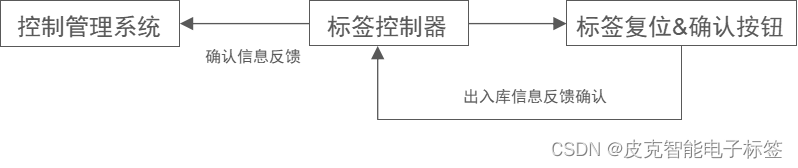

八、按钮控制流程

按键功能说明：

仓库13代只有一个按键

作用1：确认键，确认出、入库完成信息反馈给上位控制管理系统；

作用2：为注册按键，连续按此键3次会将标签信息注册到服务器；

作用3：是自定义功能按键，按键后系统会把按键动作反馈给控制管理系统，系统可以根据需要来自定义功能应用。
