三十分钟理解:线性插值,双线性插值Bilinear Interpolation算法

线性插值

先讲一下线性插值:已知数据 (x0, y0) 与 (x1, y1),要计算 [x0, x1] 区间内某一位置 x 在直线上的y值(反过来也是一样,略):

yy0xx0=y1y0x1x0

y=x1xx1x0y0+xx0x1x0y1

上面比较好理解吧,仔细看就是用x和x0,x1的距离作为一个权重,用于y0和y1的加权。双线性插值本质上就是在两个方向上做线性插值。

双线性插值

在数学上,双线性插值是有两个变量的插值函数的线性插值扩展,其核心思想是在两个方向分别进行一次线性插值[1]。见下图:

这里写图片描述

假如我们想得到未知函数 f 在点 P = (x, y) 的值,假设我们已知函数 f 在 Q11 = (x1, y1)、Q12 = (x1, y2), Q21 = (x2, y1) 以及 Q22 = (x2, y2) 四个点的值。最常见的情况,f就是一个像素点的像素值。首先在 x 方向进行线性插值,得到

这里写图片描述
这里写图片描述

然后在 y 方向进行线性插值,得到

这里写图片描述

综合起来就是双线性插值最后的结果:

这里写图片描述
这里写图片描述

由于图像双线性插值只会用相邻的4个点,因此上述公式的分母都是1。opencv中的源码如下,用了一些优化手段,比如用整数计算代替float(下面代码中的*2048就是变11位小数为整数,最后有两个连乘,因此>>22位),以及源图像和目标图像几何中心的对齐
SrcX=(dstX+0.5)* (srcWidth/dstWidth) -0.5
SrcY=(dstY+0.5) * (srcHeight/dstHeight)-0.5

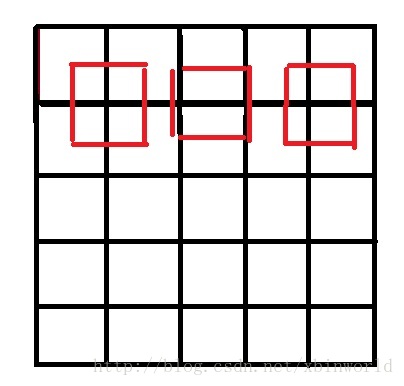

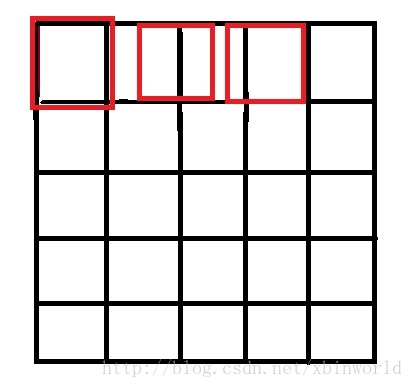

这个要重点说一下,源图像和目标图像的原点(0,0)均选择左上角,然后根据插值公式计算目标图像每点像素,假设你需要将一幅5x5的图像缩小成3x3,那么源图像和目标图像各个像素之间的对应关系如下。如果没有这个中心对齐,根据基本公式去算,就会得到左边这样的结果;而用了对齐,就会得到右边的结果:

这里写图片描述这里写图片描述

cv::Mat matSrc, matDst1, matDst2;

matSrc = cv::imread("lena.jpg", 2 | 4);
matDst1 = cv::Mat(cv::Size(800, 1000), matSrc.type(), cv::Scalar::all(0));
matDst2 = cv::Mat(matDst1.size(), matSrc.type(), cv::Scalar::all(0));

double scale_x = (double)matSrc.cols / matDst1.cols;
double scale_y = (double)matSrc.rows / matDst1.rows;

uchar* dataDst = matDst1.data;
int stepDst = matDst1.step;
uchar* dataSrc = matSrc.data;
int stepSrc = matSrc.step;
int iWidthSrc = matSrc.cols;
int iHiehgtSrc = matSrc.rows;

for (int j = 0; j < matDst1.rows; ++j)
{
    float fy = (float)((j + 0.5) * scale_y - 0.5);
    int sy = cvFloor(fy);
    fy -= sy;
    sy = std::min(sy, iHiehgtSrc - 2);
    sy = std::max(0, sy);

    short cbufy[2];
    cbufy[0] = cv::saturate_cast<short>((1.f - fy) * 2048);
    cbufy[1] = 2048 - cbufy[0];

    for (int i = 0; i < matDst1.cols; ++i)
    {
        float fx = (float)((i + 0.5) * scale_x - 0.5);
        int sx = cvFloor(fx);
        fx -= sx;

        if (sx < 0) {
            fx = 0, sx = 0;
        }
        if (sx >= iWidthSrc - 1) {
            fx = 0, sx = iWidthSrc - 2;
        }

        short cbufx[2];
        cbufx[0] = cv::saturate_cast<short>((1.f - fx) * 2048);
        cbufx[1] = 2048 - cbufx[0];

        for (int k = 0; k < matSrc.channels(); ++k)
        {
            *(dataDst+ j*stepDst + 3*i + k) = (*(dataSrc + sy*stepSrc + 3*sx + k) * cbufx[0] * cbufy[0] +
                *(dataSrc + (sy+1)*stepSrc + 3*sx + k) * cbufx[0] * cbufy[1] +
                *(dataSrc + sy*stepSrc + 3*(sx+1) + k) * cbufx[1] * cbufy[0] +
                *(dataSrc + (sy+1)*stepSrc + 3*(sx+1) + k) * cbufx[1] * cbufy[1]) >> 22;
        }
    }
}
cv::imwrite("linear_1.jpg", matDst1);

cv::resize(matSrc, matDst2, matDst1.size(), 0, 0, 1);
cv::imwrite("linear_2.jpg", matDst2);

好了,本篇到这里,欢迎大家分享转载,注明出处即可。

参考资料

[1] 双线性插值(Bilinear Interpolation)
[2] OpenCV ——双线性插值(Bilinear interpolation)
[3] 双线性插值算法及需要注意事项
[4] OpenCV中resize函数五种插值算法的实现过程
