树莓派学习笔记——Wifi AP热点模式 使用RT5370

0.前言

    本文详细说明为树莓派增加Wifi AP热点功能的具体步骤。配置完成之后，树莓派将增加一个Wifi热点功能，使用笔记本或手机便可连接树莓派，树莓派具有了AP热点功能，可更一步扩展树莓派相关的WEB功能，通过连接树莓派提供的热点，登录树莓派提供的WEB服务，便可获得树莓派所监控的相关信息。

    配置的步骤较多，请保持耐心。

    【配置说明】

    1.树莓派热点名称（SSID）为Raspberry_AP，热点密码为12345678，加密方式为WPA2。

    2.树莓派无线网口的IP地址为192.168.0.1。

    3.树莓派无线网口具有简单的DHCP功能。

    4.树莓派具有无线网口和有线网口间的转发功能。

    【相关博文】

    更多内容请查看——【 树莓派学习笔记——索引博文 】

    【 树莓派学习笔记——USB wifi配置指南 】——描述STA模式配置步骤，而本文为AP模式。

    【 树莓派学习笔记——修改树莓派软件源】

1.选择合适的USB Wifi网卡

    请先购买合适的USB Wifi无线网卡。淘宝上最容易的买到的适合树莓派的USB无线网卡为EDUP的 EP-N8508GS，该款USB无线网卡的芯片为REALTEK 8188。在raspbian系统提供的默认驱动中， REALTEK 8188并不能直接工作于Wifi AP模式。为了能在树莓派raspbian系统中使用wifi AP模式，可购买网卡芯片为RT5730或RT5732的USB wifi网卡，例如SL-1506N。

    把USB Wifi插入树莓派的USB端口，远程登录树莓派。

    【使用lsusb命令】

    若USB wifi插入正确，可查看到RT5370相关信息。

图1.1 查看RT5370相关信息

    【安装iw工具】

    sudo apt-get install iw

    【使用iw命令查看无线功能列表】

    iw list

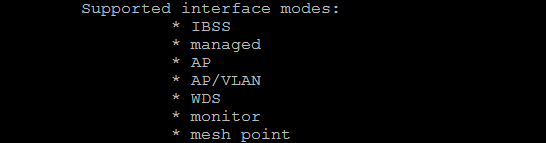

     如果使用RT5370网卡可获得较多的信息，下图在iw list命令部分输出内容。

图1.2 iw list相关信息

     如果使用RTL8188网卡，那么iw list命令只输出“nl80211 not found”，说明该系统中RTL8188并不支持AP模式。

2.必要的准备工作

【1】更新软件源

sudo apt-get update

【2】安装必要的软件

sudo apt-get install hostapd udhcpd

    hostapd 是一个用户态用于AP和认证服务器的守护进程，它实现了IEEE 802.11相关的接入管理（ 来自百度百科）。 udhcpd使得树莓派具备DHCP Server功能。

3.配置DHCP功能

 配置文件位于/etc/udhcpd.conf，此处共分为三步。

    sudo nano  /etc/udhcpd.conf

【1】 修改网络接口

interface eth0

改为

interface wlan0

图3.1 修改 udhcpd.conf

【2】去除remaining前的#

#remaining     yes

改为

remain    yes

图3.2 修改udhcpd.conf

【3】修改树莓派IP地址

修改opt router为192.168.0.1，那么配置完成之后 树莓派AP模式的IP地址为192.168.0.1

此处opt dns被修改为江苏电信的常用DNS地址 211.228.255.1和218.2.135.1。

图3.3 修改udhcpd.conf

4.使能DHCP

配置 /etc/default/udhcpd

sudo nano  /etc/default/udhcpd

使用#符号注释DHCPD_ENABLED="no"

DHCPD_ENABLED="no"

改为

#DHCPD_ENABLED="no"

图4.1 修改 udhcpd

5.把wlan0配置为静态IP地址

    直接通过控制台输入以下指令，wlan0的IP地址对应 /etc/udhcpd.conf中的相关配置参数。

sudo ifconfig wlan0 192.168.0.1

6.配置网卡启动参数

配置文件 /etc/network/interfaces，请注意此处wlan0的地址参数要和 etc/udhcpd.conf相关参数相对应。

sudo nano  /etc/network/interfaces

注释

#allow-hotplug wlan0

#iface wlan0 inet manual

#wpa-roam /etc/wpa_supplicant/wpa_supplicant.conf

#iface default inet dhcp

增加

iface wlan0 inet static

        address 192.168.0.1

        netmask 255.255.255.0

图6.1 修改 interfaces

7.配置AP参数

    【设置参数】

创建文件 /etc/hostapd/hostapd.conf，配置树莓派AP热点名称和热点密码。

sudo nano  /etc/hostapd/hostapd.conf

在该文件中增加以下内容

interface=wlan0

driver=nl80211

ssid=Raspberry_AP

hw_mode=g

channel=6

macaddr_acl=0

auth_algs=1

ignore_broadcast_ssid=0

wpa=2

wpa_passphrase=12345678

wpa_key_mgmt=WPA-PSK

wpa_pairwise=TKIP

rsn_pairwise=CCMP

其中

interface=wlan0，指定网卡名称为 wlan0。

wpa=2，采用 WPA2加密方式。

ssid= Raspberry_AP为热点名称，可根据实际情况修改。

wpa_passphrase= 12345678为热点密码，可根据实际情况修改，如果采用WPA2加密方式，密码的长度应该 不少于8个字符。

    【指定配置文件位置】

修改配置文件/etc/default/hostapd

sudo nano  /etc/default/hostapd

改

#DAEMON_CONF=""

为

DAEMON_CONF="/etc/hostapd/hostapd.conf"

图7.1 修改 hostapd

8.配置NAT(IP转发)

【1】 Linux内核中启动IP转发

sudo sh -c "echo 1 > /proc/sys/net/ipv4/ip_forward"

 修改/etc/sysctl.conf文件

sudo nano /etc/sysctl.conf

在该文件最后一行增加

net.ipv4.ip_forward=1

图8.1 修改 sysctl.conf

【2】定义IP转发规则

依次输入以下指令

sudo iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE

sudo iptables -A FORWARD -i eth0 -o wlan0 -m state --state RELATED,ESTABLISHED -j ACCEPT

sudo iptables -A FORWARD -i wlan0 -o eth0 -j ACCEPT

【3】保存修改

sudo sh -c "iptables-save > /etc/iptables.ipv4.nat"

【4】再次修改  /etc/network/interfaces文件

 /etc/network/interfaces的最后一行增加内容

sudo nano /etc/network/interfaces

增加

up iptables-restore < /etc/iptables.ipv4.nat

图8.2 再次修改 interfaces

9.启动服务

【1】启动hostapd和udhcpd服务

    sudo service hostapd start

    sudo service udhcpd start

【2】设置开机启动

    sudo update-rc.d hostapd enable

    sudo update-rc.d udhcpd enable

10.基本验证

    如果所有的配置成功，那么便可查找到SSID为Raspberry_AP的热点，热点密码为12345678，热点的IP地址为192.168.0.1，笔记本被分配的IP地址为192.168.0.63。

图10.1 基本验证
