LM2596的肖特基二极管选择的注意点

最新推荐文章于 2022-12-25 23:35:48 发布
最新推荐文章于 2022-12-25 23:35:48 发布
阅读量8.7k 收藏 16
点赞数 4
分类专栏： other student 文章标签： LM2596 肖特基 二极管击穿
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xuxuechen/article/details/49383931
版权

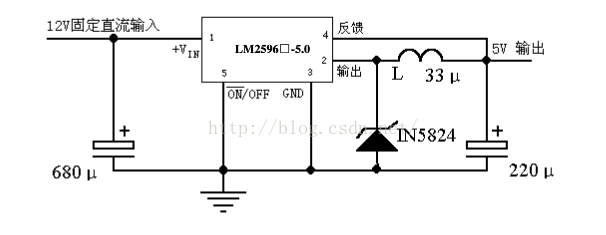

这是LM2596-5V的数据手册的原理图，一般使用IN5824，后来有一次没有IN5824，就暂时使用了IN5822，开始使用的时候没有什么问题，后来就总是烧坏二极管，最后通过数据手册的查看发现这个问题。


LM2596，输出可以达到3A

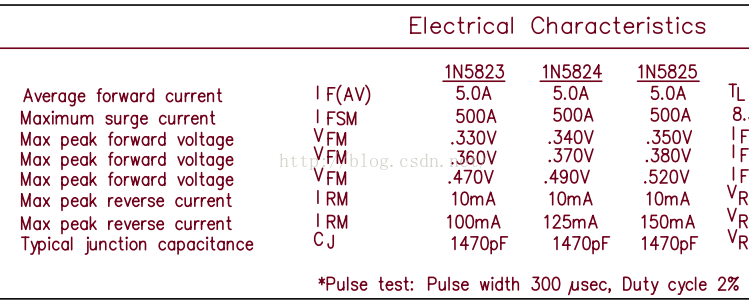

IN5824的击穿电流为5A

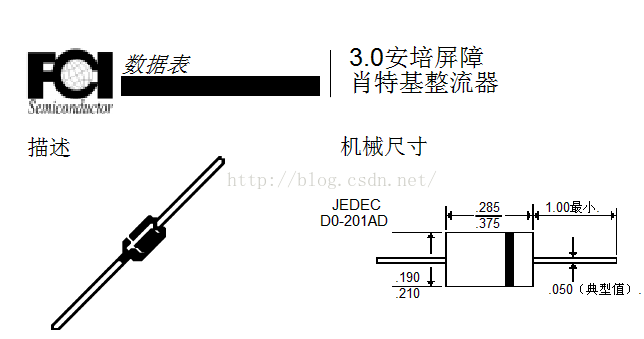

IN5822的击穿电流为3A

所以会出现突然在正常使用的时候击穿二极管！
