jQuery插件编写：对象级插件示例（三）

于 2013-06-05 14:25:23 发布
阅读量3.1k 收藏 2
点赞数
分类专栏： jQuery 文章标签： jQuery Javascript jQuery插件 插件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/zhang_shuzhen/article/details/9030413
版权

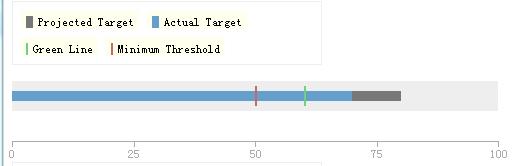

在这一篇中将介绍一个完整的对象级别插件示例，叫做子弹图插件。关于子弹头图表是什么可以百度查一下，它和我们常见的柱状图很相似。最终效果如下图所示


图一

先回顾一下上一篇文章中说过开发一个对象级别插件分为以下三步：

第一、创建静态的HTML模板和CSS文件

第二、编写插件逻辑，在选定的页面元素上动态添加HTML结构

第三、如果需要和用户交互，还应动态绑定相应的处理事件

在本文展示的这个插件示例中包含了上述三个步骤，将会一一进行说明。这个插件并不是我自己从头开发的。我是在别人的基础上做了适当的修改完成的。原插件的地址可以访问这里获得：

https://github.com/NETTUTS/An-In-Depth-Review-of-the-jQuery-Widget-Factory

插件所用到的HTML模板和CSS样式基本都是原来的，只做了很少的修改。而插件的JS逻辑内容则全部是我重写过的。

下面开始介绍插件的内容。

第一步：创建HTML和CSS静态结构

1.1 HTML标签（文件：model.html)

<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=UTF-8">
<title>子弹图静态HTML模型</title>
<link rel="stylesheet" href="jquery.bulletchart.css">
</head>
<body>
	<div class="chart bullet-chart" style="width: 85%;">
		<div class="legend">
			<div class="legend-item" data-index="0">
				<span class="legend-symbol bar"></span><span class="legend-label">Projected
					Target</span>
			</div>
			<div class="legend-item" data-index="1">
				<span class="legend-symbol bar blue"></span><span
					class="legend-label">Actual Target</span>
			</div>
			<div class="legend-item" data-index="2">
				<span class="legend-symbol marker green"></span><span
					class="legend-label">Green Line</span>
			</div>
			<div class="legend-item" data-index="3">
				<span class="legend-symbol marker red"></span><span
					class="legend-label">Minimum Threshold</span>
			</div>
		</div>
		<div class="chart-container">
			<div class="bar" style="width: 80%;"></div>
			<div class="bar blue" style="width: 70%;"></div>
			<div class="marker green" style="left: 60%;"></div>
			<div class="marker red" style="left: 50%;"></div>
		</div>
		<div class="tick-bar">
			<span class="tick" style="left: 0%;"></span><span class="tick-label"
				style="left: 0%;">0</span><span class="tick" style="left: 25%;"></span><span
				class="tick-label" style="left: 25%;">25</span><span class="tick"
				style="left: 50%;"></span><span class="tick-label"
				style="left: 50%;">50</span><span class="tick" style="left: 75%;"></span><span
				class="tick-label" style="left: 75%;">75</span><span class="tick"
				style="left: 100%;"></span><span class="tick-label"
				style="left: 100%;">100</span>
		</div>
	</div>
</body>
</html>

1.2 CSS文件（jquery.bulletchart.css)

.bullet-chart { font-size: 16px; -webkit-user-select: none; }

/* 留出足够空间显示图表的刻度 */
.bullet-chart {
	padding-bottom : 50px;
}

.bullet-chart .chart-container {
  height: 30px;
  background: #EEE;
  position: relative;
  /* margin-left: 2.1em; */
}

/* Bar 默认为灰色 */
.bullet-chart .bar {
  background: #777;
  position: absolute;

  /* 垂直居中 */
  height: 10px;
  top: 50%;
  margin-top: -5px;
}


/* Marker */
.bullet-chart .marker {
  background: #555;
  width: 2px;
  height: 20px;
  position: absolute;
  left: 250px;
  top: 50%;
  margin-top: -10px;
}

.bullet-chart .red { background: #cd6668; }
.bullet-chart .green { background: #72cd84; }
.bullet-chart .blue { background: #64a0cb; }
.bullet-chart .purple { background: #a77cdb; }
.bullet-chart .orange { background: #ffb95e; }
.bullet-chart .cyan { background: #a0e2ff; }

/* Ticks */
.bullet-chart .tick-bar {
  position: relative;
  top: 30px;
  border-top: 1px solid #AAA;
}

.bullet-chart .tick-bar .tick {
  position: absolute;
  width: 1px;
  height: 6px;
  top: -1px;
  background: #AAA;
}

.bullet-chart .tick-bar .tick-label {
  text-align: center;
  position: absolute;
  font-size: 0.6em;
  width: 2.1em;
  margin-left: -1.05em;
  top: 5px;
  color: #AAA;
}

/* Legend */
.bullet-chart .legend {
  margin: 0 0 1em 0;
  border: 1px solid #EEE;
  padding: 0.5em 0 0 0.5em;
  max-width: 300px;
}

.bullet-chart .legend .legend-item {
  display: inline-block;
  margin: 0 0.5em 0.5em 0;
  background: #FFE;
  padding: 0 5px;
  border-radius: 2px;
  cursor: pointer;
}

.legend-item .legend-symbol {
  position: static;
  margin: 0px;
  display: inline-block;
  vertical-align: middle;
}

.legend-item .legend-symbol.marker {
  height: 12px;
  width: 2px;
}

.legend-item .legend-symbol.bar {
  height: 12px;
  width: 7px;
}

.legend-item .legend-label {
  font-size: 0.6em;
  vertical-align: middle;
  margin-left: 5px;
}

.fade { opacity: 0.5; }

有了HTML和CSS我们就能看到插件运行后的最终效果图。如图一所示。这只是开发的第一步，但也是很重要的一步。这个时候不能仅仅效果一出来就急着去写插件逻辑（JS代码）。应该先对其兼容性做到足够的测试。确保在写JS之前插件所用到的HTML和CSS已经确定不再改变，尤其是HTML结构上不能随意改变。至于原因很明显，HTML结构的改变会导致原来的JS不可用的。

第二步、第三步：编写插件逻辑，添加用户交互事件

2.1 JS文件（jquery.bulletchart.js)

由于代码比较多，不会一一解释，当然还是在关键的地方加上了注释。而且，这里也包含了第三步的内容，即添加相应的用户事件。代码也不是太复杂，相信有jQuery经验的你能够看懂。

/**
 * 子弹图插件，基于网上的一个控件改编而成
 * 网上原插件地址：https://github.com/NETTUTS/An-In-Depth-Review-of-the-jQuery-Widget-Factory
 * http://net.tutsplus.com/tutorials/javascript-ajax/an-in-depth-review-of-jquerys-widget-factory/
 * 日期：2013-6-5
 * @author 张书振
 */
(function($) {

	$.fn.bulletchart = function(options) {
		var settings = {
	      // 宽度为相对于容器的百分比: 0 - 100
	      size: 100,

	      // 显示的图形有两种，一种是bar，只是以竖线显示，另一种是marker，以矩形条显示
	      // title 是显示的名称，value是百分比值 0-100，css可以指定颜色值 green,blue,purple,red,orange,cyan
	      //  [{ title: 'Sample Bar', value: 75, css: '' }],
	      bars: [],

	      //  [{ title: 'Sample Marker', value: 50, css: 'green' }],
	      markers: [],

	      // 刻度必须是百分比数值 ： 0 - 100
	      ticks: [0, 10, 20, 30, 40, 50, 60, 70, 80, 90, 100]
	    };
		settings = $.extend(settings, options || {});

		return this.each(function() {
			init($(this));
		});
		/**
		 * 初始化插件函数
		 * @param $target 将要应用插件的目标DOM节点，是个jQuery对象
		 */
		function init($target) {
			$target.addClass("bullet-chart");
	    	// 设置图标的显示宽度，百分比
			$target.css("width", settings.size + "%");

	    	//添加legend
	    	var $legend = $("<div class='legend'></div>").appendTo($target);
	    	var legendIndex = 0;
	    	$.each(settings.bars, function() { // 此循环遍历添加bar类型 legend内容
		    	var $legendItem = $("<div class='legend-item'></div>")
		    	.attr("data-index", legendIndex++) // 给每个legendItem添加索引，便于单击事件处理
		    	.appendTo($legend);
		    	var $legendSymbol = $("<span class='legend-symbol bar'></span>").appendTo($legendItem);
		    	$legendSymbol.addClass(this.css);
		    	var $legendLabel = $("<span class='legend-label'></span>").appendTo($legendItem);
		    	$legendLabel.text(this.title);
	    	});
	    	$.each(settings.markers, function() { // 此循环遍历添加marker类型 legend内容
		    	var $legendItem = $("<div class='legend-item'></div>")
		    	.attr("data-index", legendIndex++)
		    	.appendTo($legend);
		    	var $legendSymbol = $("<span class='legend-symbol marker'></span>").appendTo($legendItem);
		    	$legendSymbol.addClass(this.css);
		    	var $legendLabel = $("<span class='legend-label'></span>").appendTo($legendItem);
		    	$legendLabel.text(this.title);
	    	});

	    	//添加图表
	    	var $container = $("<div class='chart-container'></div>").appendTo($target);
	    	var $tickbar = $("<div class='tick-bar'></div>").appendTo($target);
	    	//刻度
	    	$.each(settings.ticks, function() {
	    		$("<span class='tick'></span>")
	    			.css("left", this + "%")
	    			.appendTo($tickbar);
	    		$("<span class='tick-label'><span>")
	    			.css("left", this + "%")
	    			.text(this)
	    			.appendTo($tickbar);
	    	});
	    	//绘制bar 和 marker 图形
	    	$.each(settings.bars, function() {
	    		$("<div class='bar'></div>")
	    			.addClass(this.css)
	    			.animate({ width : this.value + "%" })
	    			.appendTo($container);
	    	});
	    	$.each(settings.markers, function() {
	    		$("<div class='marker'></div>")
	    			.addClass(this.css)
	    			.css("left", this.value + "%")
	    			.appendTo($container);
	    	});

	    	// 这里就是第三步的内容，为legend添加事件，鼠标单击事件，显示或隐藏相应的bar和marker图形
	    	$(".legend-item", $target).toggle(
		    	function(event) {
		    		var $legendItem = $(this);
		    		$legendItem.addClass("fade");
		    		$(".chart-container>.bar, .chart-container>.marker", $target).eq($legendItem.attr("data-index"))
		    		.fadeOut();
		    	},
		    	function(event) {
		    		var $legendItem = $(this);
		    		$legendItem.removeClass("fade");
		    		$(".chart-container>.bar, .chart-container>.marker", $target).eq($legendItem.attr("data-index"))
		    		.fadeIn();
		    	}
		    );
		}
	};
})(jQuery);

2.2 Demo测试页面（demo.html)

<!doctype html>
<html lang="en">
<head>
	<meta charset="utf-8">
	<title>BulletChart: A jQuery Widget</title>
	<meta name="description" content="BulletChart: A jQuery Widget">
	<meta name="author" content="SitePoint">
	<link rel="stylesheet" href="jquery.bulletchart.css">
	<script src="jquery-1.8.3.js"></script>
	<script src="jquery.bulletchart.js"></script>
	<script type="text/javascript">
	$(function(){
		  $("#bulletChartBtn").click(function(){
			  $('.chart').bulletchart({
				    size: 85,
				    bars: [
				      { title: 'Projected Target', value: 80, css: '' },
				      { title: 'Actual Target', value: 70, css: 'blue' }
				    ],
				    markers: [
			   	      { title: 'Green Line', value: 60, css: 'green' },
			   	      { title: 'Minimum Threshold', value: 50, css: 'red' }
				    ],
				    ticks: [0, 25, 50, 75, 100]
			  	});
		  });
	});
	</script>
</head>
<body>
	<input id="bulletChartBtn" type="button" value="BulletChart"/><br/>
	<div class="chart"></div>
	<div class="chart"></div>
</body>
</html>

示例下载地址

http://download.csdn.net/detail/zhang_shuzhen/5523297
