Nginx + Tomcat 配置集群负载均衡

转载 2014年04月25日 03:01:57
Blog:http://ari.iteye.com

  转载请注明出处,谢谢


    开发的应用采用F5负载均衡交换机,F5将请求转发给5台hp unix服务器,每台服务器有多个webserver实例,对外提供web服务和socket等接口服务。之初,曾有个小小的疑问为何不采用开源的apache、Nginx软件负载,F5设备动辄几十万,价格昂贵?自己一个比较幼稚的问题,后续明白:F5是操作于IOS网络模型的传输层,Nginx、apache是基于http反向代理方式,位于ISO模型的第七层应用层。直白些就是TCP UDP 和http协议的区别,Nginx不能为基于TCP协议的应用提供负载均衡。


      了解了二者之间的区别于应用场景,对Nginx产生浓厚的兴趣,阅读张宴的<实战Nginx>(这个85年的小伙子年轻有为羡慕+妒忌),搞明白了大致原理和配置,Ubuntu10.10,window下对Nginx+tomcat负载均衡做了配置尝试,将全部请求转发到tomcat,并未做静态,动态分开,图片防盗链等配置。
Nginx 介绍


     Nginx (发音同 engine x)是一款轻量级的Web 服务器/反向代理服务器及电子邮件(IMAP/POP3)代理服务器,并在一个BSD-like 协议下发行。  其特点是占有内存少,并发能力强,事实上nginx的并发能力确实在同类型的网页伺服器中表现较好.目前中国大陆使用nginx网站用户有:新浪、网易、 腾讯,另外知名的微网志Plurk也使用nginx。

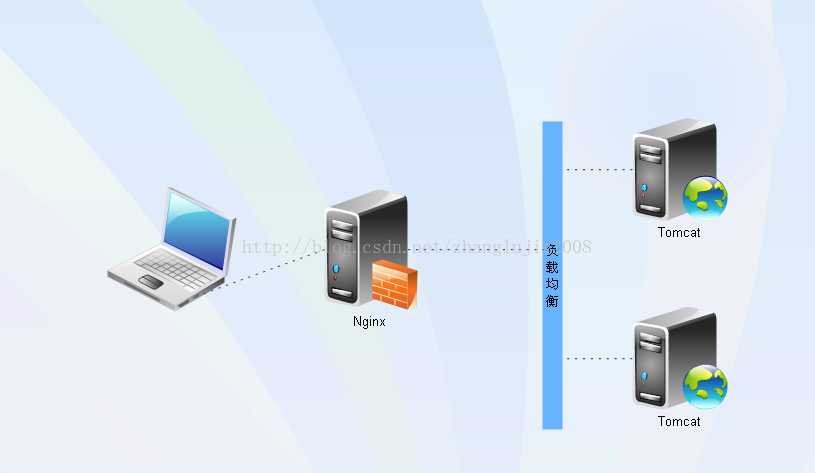

    上面的全是Nginx介绍基本上是废话,下面转入正题,图文结合展示基本配置,首先是window环境、其次是Ubuntu环境(Vbox虚拟)。本文主要基于Nginx下配置两台tomcat,结构如下图:

Window xp环境:Nginx+Tomcat6

1、下载地址

       http://nginx.org/en/download.html ,这里我们推荐下载稳定版(stable versions),本文采用nginx-0.8.20。

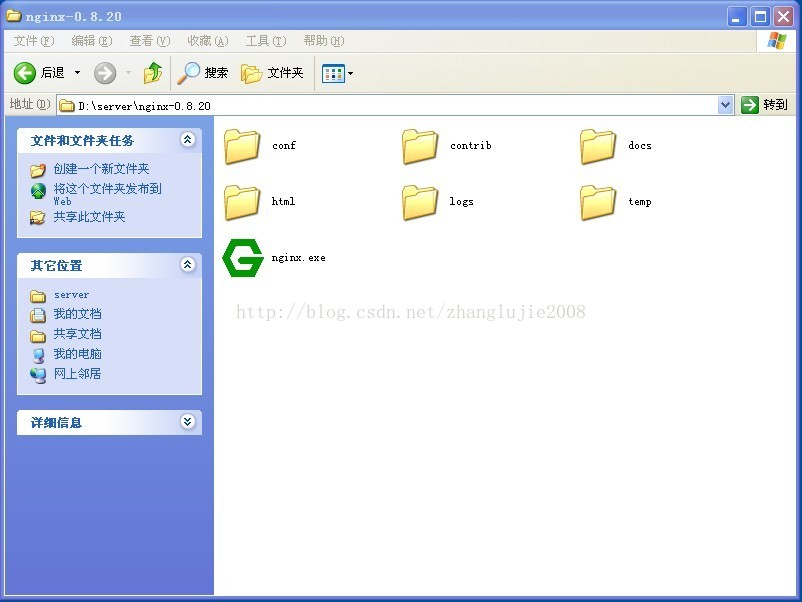

2、目录结构


      Nginx-

               |_  conf   配置目录

               |_  contrib

               |_  docs 文档目录

               |_  logs  日志目录

               |_  temp 临时文件目录

               |_  html 静态页面目录

               |_  nginx.exe 主程序


      window下安装Nginx极其简单,解压缩到一个无空格的英文目录即可(个人习惯,担心中文出问题),双击nginx启动,这里我安装到:D:\server目录,下面涉及到的tomcat也安装在此目录。

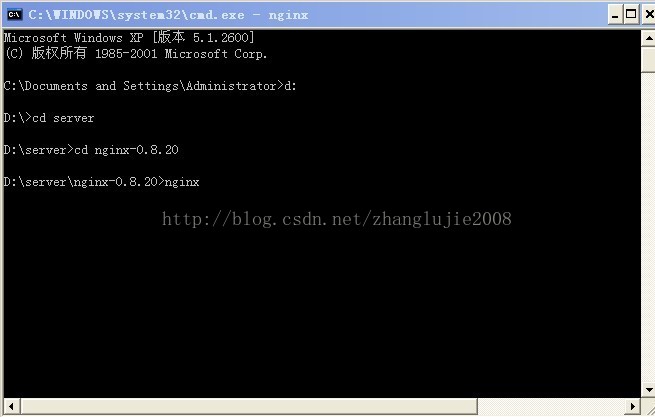

DOS环境启动

若果想停止nginx,dos环境运行命令:nginx -s stop


3、nginx.conf配置


   Nginx配置文件默认在conf目录,主要配置文件为nginx.conf,我们安装在D:\server\nginx-0.8.20、默认主配置文件为D:\server\nginx-0.8.20\nginx.conf。下面是nginx作为前端反向代理服务器的配置。

#Nginx所用用户和组,window下不指定
#user  niumd niumd;
#工作的子进程数量(通常等于CPU数量或者2倍于CPU)
worker_processes  2;
#错误日志存放路径
#error_log  logs/error.log;
#error_log  logs/error.log  notice;
error_log  logs/error.log  info;
#指定pid存放文件
pid        logs/nginx.pid;
events {
#使用网络IO模型linux建议epoll,FreeBSD建议采用kqueue,window下不指定。
#use epoll;
#允许最大连接数
worker_connections  2048;
}
http {
include       mime.types;
default_type  application/octet-stream;
#定义日志格式
#log_format  main  '$remote_addr - $remote_user [$time_local] $request '
#                  '"$status" $body_bytes_sent "$http_referer" '
#                  '"$http_user_agent" "$http_x_forwarded_for"';
#access_log  off;
access_log  logs/access.log;
client_header_timeout  3m;
client_body_timeout    3m;
send_timeout           3m;
client_header_buffer_size    1k;
large_client_header_buffers  4 4k;
sendfile        on;
tcp_nopush      on;
tcp_nodelay     on;
#keepalive_timeout  75 20;
include    gzip.conf;
upstream localhost {
#根据ip计算将请求分配各那个后端tomcat,许多人误认为可以解决session问题,其实并不能。
#同一机器在多网情况下,路由切换,ip可能不同
#ip_hash;
server localhost:18081;
server localhost:18080;
}
server {
listen       80;
server_name  localhost;
location / {
proxy_connect_timeout   3;
proxy_send_timeout      30;
proxy_read_timeout      30;
proxy_pass http://localhost;
}
}
}

代理设置如下:

proxy_redirect          off;
proxy_set_header        Host $host;
proxy_set_header        X-Real-IP $remote_addr;
proxy_set_header        X-Forwarded-For $proxy_add_x_forwarded_for;
client_max_body_size    10m;
client_body_buffer_size 128k;
proxy_connect_timeout   300;
proxy_send_timeout      300;
proxy_read_timeout      300;
proxy_buffer_size       4k;
proxy_buffers           4 32k;
proxy_busy_buffers_size 64k;
proxy_temp_file_write_size 64k;


   gzip压缩相关配置如下:

gzip              on;
gzip_min_length      1000;
gzip_types         text/plain text/css application/x-javascript;


  4、Tomcat配置


   对于tomcat大家都很熟悉,只需要修改server.xml配置文件即可,这里我们以apache-tomcat-6.0.14为例,分别在server目录,解压缩并命名为:apache-tomcat-6.0.14_1、apache-tomcat-6.0.14_2。


    第一处端口修改:

<!--  修改port端口:18006 俩个tomcat不能重复,端口随意,别太小-->
<Server port="18006" shutdown="SHUTDOWN">


   第二处端口修改:

<!-- port="18081" tomcat监听端口,随意设置,别太小 -->
<Connector port="18081" protocol="HTTP/1.1"
connectionTimeout="20000"
redirectPort="8443" />



   第三处端口修改:

<Connector port="8009" protocol="AJP/1.3" redirectPort="8443" />


   Engine元素增加jvmRoute属性:

<Engine name="Catalina" defaultHost="localhost" jvmRoute="tomcat1">


    两个tomcat的端口别重复,保证能启动起来,另一个tomcat配置希捷省略,监听端口为18080,附件中我们将上传所有的配置信息。


5、验证配置与测试负载均衡

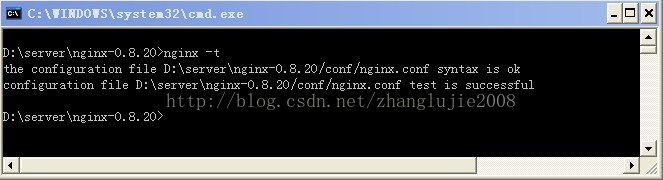

    首先测试nginx配置是否正确,测试命令:nginx -t  (默认验证:conf\nginx.conf),也可以指定配置文件路径。

 此例nginx安装目录:D:\server\nginx-0.8.20,dos环境下图画面成功示例:

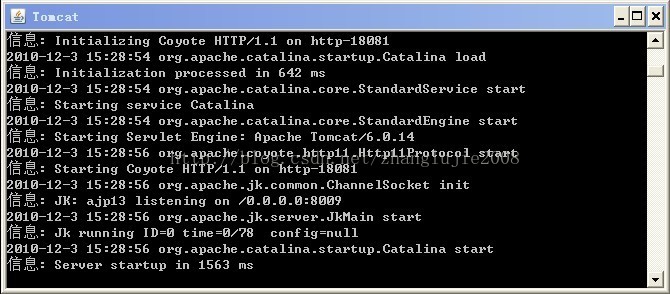

其次验证tomcat,启动两个tomcat,不出现端口冲突即为成功(tomcat依赖的java等搞“挨踢”的就废话不说了);

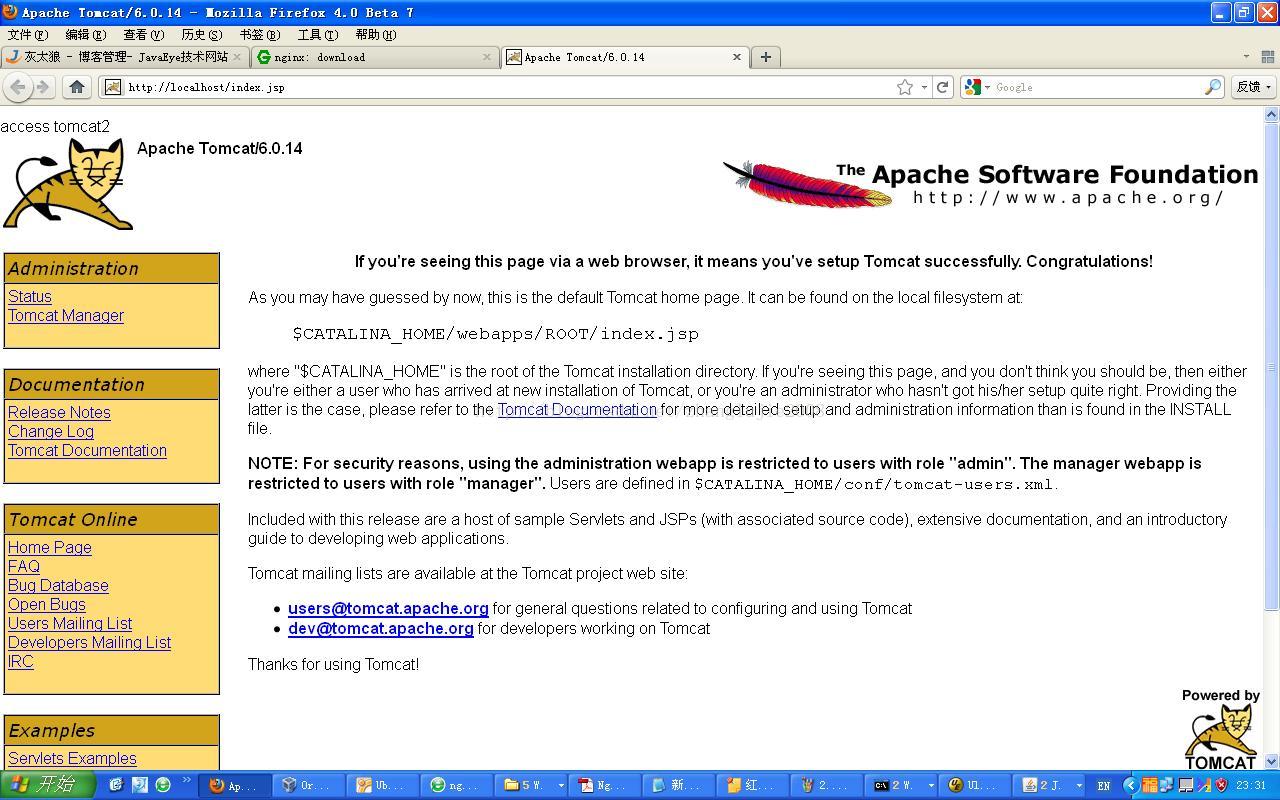

最后验证配置负载均衡设置,http://localhost/ 或http://localhost/index.jsp 。我修改了index.jsp页面,增加日志输出信息,便于观察。注意:左上角小猫头上的:access tomcat2、access tomcat1。说明访问了不同的tomcat。

至此window下nginx+tomcat负载均衡配置结束,关于tomcat Session的问题通常是采用memcached,或者采用nginx_upstream_jvm_route ,他是一个 Nginx 的扩展模块,用来实现基于 Cookie 的 Session Sticky 的功能。如果tomcat过多不建议session同步,server间相互同步session很耗资源,高并发环境容易引起Session风暴。请根据自己应用情况合理采纳session解决方案。
