要绘图，首先得调整画笔，待画笔调整好之后，再将图像绘制到画布上，这样才可以显示在手机屏幕上。Android 中的画笔是 Paint类，Paint 中包含了很多方法对其属性进行设置，主要方法如下：

   setAntiAlias: 设置画笔的锯齿效果。
   setColor: 设置画笔颜色
   setARGB: 设置画笔的a,r,p,g值。
   setAlpha: 设置Alpha值
   setTextSize: 设置字体尺寸。
   setStyle: 设置画笔风格，空心或者实心。
   setStrokeWidth: 设置空心的边框宽度。
   getColor: 得到画笔的颜色
   getAlpha: 得到画笔的Alpha值。

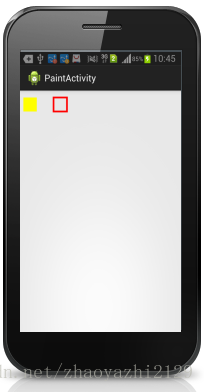

下面是一个简单的示例来说明这些方法的使用。先来看看运行效果吧。

PaintView.java类

package com.example.guaguale;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.Log;
import android.view.KeyEvent;
import android.view.MotionEvent;
import android.view.View;

public class PaintView extends View implements Runnable {
	public final static String TAG = "PaintView";
	// 声明Paint对象
	private Paint mPaint = null;

	public PaintView(Context context) {
		super(context);
		// 构建对象
		mPaint = new Paint();

		// 开启线程
		new Thread(this).start();
	}

	@Override
	protected void onDraw(Canvas canvas) {
		super.onDraw(canvas);

		// 设置Paint为无锯齿
		mPaint.setAntiAlias(true);

		// 设置Paint的颜色
		mPaint.setColor(Color.RED);
		mPaint.setColor(Color.BLUE);
		mPaint.setColor(Color.YELLOW);
		mPaint.setColor(Color.GREEN);
		// 同样是设置颜色
		mPaint.setColor(Color.rgb(255, 0, 0));

		// 提取颜色
		Color.red(0xcccccc);

		// 设置paint的颜色和Alpha值(a,r,g,b)
		mPaint.setAlpha(220);

		// 这里可以设置为另外一个paint对象
		// mPaint.set(new Paint());
		// 设置字体的尺寸
		mPaint.setTextSize(14);

		// 设置paint的风格为“空心”
		// 当然也可以设置为"实心"(Paint.Style.FILL)
		mPaint.setStyle(Paint.Style.STROKE);
		mPaint.setColor(Color.RED);
		// 设置“空心”的外框的宽度
		mPaint.setStrokeWidth(5);

		// 绘制一空心个矩形
		canvas.drawRect(100, 20, 140, 20 + 40, mPaint);

		 // 设置风格为实心
		mPaint.setStyle(Paint.Style.FILL);

		mPaint.setColor(Color.YELLOW);

		// 绘制黄色实心矩形
		canvas.drawRect(10, 20, 50, 20 + 40, mPaint);
	}

	// 触笔事件
	public boolean onTouchEvent(MotionEvent event) {
		return true;
	}

	// 按键按下事件
	public boolean onKeyDown(int keyCode, KeyEvent event) {
		return true;
	}

	// 按键弹起事件
	public boolean onKeyUp(int keyCode, KeyEvent event) {
		return true;
	}

	public boolean onKeyMultiple(int KeyCode, int repeatCount, KeyEvent event) {
		return true;
	}

	@Override
	public void run() {
		while (!Thread.currentThread().isInterrupted()) {
			try {
				Thread.sleep(100);
			} catch (Exception e) {
				Thread.currentThread().interrupt();
			}
			// 更新界面
			postInvalidate();
		}
	}

}

PaintActivity.java

package com.example.guaguale;

import android.app.Activity;
import android.os.Bundle;

public class PaintActivity extends Activity {

	private PaintView paintView;

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_paint);

		paintView = new PaintView(this);

	 setContentView(paintView);
	}
}

Paint类介绍

Paint即画笔，在绘图过程中起到了极其重要的作用，画笔主要保存了颜色，样式等绘制信息，指定了如何绘制文本和图形，画笔对象有很多设置方法，大体上可以分为两类，一类与图形绘制相关，一类与文本绘制相关。

图形绘制
- setARGB(int a,int r,int g,int b); 设置绘制的颜色，a代表透明度，r，g，b代表颜色值。
- setAlpha(int a); 设置绘制图形的透明度。
- setColor(int color); 设置绘制的颜色，使用颜色值来表示，该颜色值包括透明度和RGB颜色。
- setAntiAlias(boolean aa); 设置是否使用抗锯齿功能，会消耗较大资源，绘制图形速度会变慢。
- setDither(boolean dither); 设定是否使用图像抖动处理，会使绘制出来的图片颜色更加平滑和饱满，图像更加清晰
- setFilterBitmap(boolean filter); 如果该项设置为true，则图像在动画进行中会滤掉对Bitmap图像的优化操作，加快显示速度，本设置项依赖于dither和xfermode的设置
- setMaskFilter(MaskFilter maskfilter); 设置MaskFilter，可以用不同的MaskFilter实现滤镜的效果，如滤化，立体等 *
- setColorFilter(ColorFilter colorfilter); 设置颜色过滤器，可以在绘制颜色时实现不用颜色的变换效果
- setPathEffect(PathEffect effect); 设置绘制路径的效果，如点画线等
- setShader(Shader shader); 设置图像效果，使用Shader可以绘制出各种渐变效果
- setShadowLayer(float radius ,float dx,float dy,int color); 在图形下面设置阴影层，产生阴影效果，radius为阴影的角度，dx和dy为阴影在x轴和y轴上的距离，color为阴影的颜色
- setStyle(Paint.Style style); 设置画笔的样式，为FILL，FILL_OR_STROKE，或STROKE
- setStrokeCap(Paint.Cap cap); 当画笔样式为STROKE或FILL_OR_STROKE时，设置笔刷的图形样式，如圆形样式Cap.ROUND,或方形样式Cap.SQUARE
- setSrokeJoin(Paint.Join join); 设置绘制时各图形的结合方式，如平滑效果等
- setStrokeWidth(float width); 当画笔样式为STROKE或FILL_OR_STROKE时，设置笔刷的粗细度
- setXfermode(Xfermode xfermode); 设置图形重叠时的处理方式，如合并，取交集或并集，经常用来制作橡皮的擦除效果
文本绘制

- setFakeBoldText(boolean fakeBoldText); 模拟实现粗体文字，设置在小字体上效果会非常差
- setSubpixelText(boolean subpixelText); 设置该项为true，将有助于文本在LCD屏幕上的显示效果
- setTextAlign(Paint.Align align); 设置绘制文字的对齐方向
- setTextScaleX(float scaleX); 设置绘制文字x轴的缩放比例，可以实现文字的拉伸的效果
- setTextSize(float textSize); 设置绘制文字的字号大小
- setTextSkewX(float skewX); 设置斜体文字，skewX为倾斜弧度
- setTypeface(Typeface typeface); 设置Typeface对象，即字体风格，包括粗体，斜体以及衬线体，非衬线体等
- setUnderlineText(boolean underlineText); 设置带有下划线的文字效果
- setStrikeThruText(boolean strikeThruText); 设置带有删除线的效果
