单片机轻松入门之三：蜂鸣器，单片机驱动蜂鸣器电路

本文旨在介绍单片机入门的基础知识，为初接触或即将接触单片的新手提供一个入门指导。本文章会陆续推出，隔几天一个章节。所使用单片机为ATMEL公司的AT89C52，软件为PROTEUS和KEIL;只提供原理图和KEIL环境下的注释，希望对广大即将接触单片机的人有所帮助，如果有错误欢迎回帖指出与本人交流或加入QQ群 143586739。微信公众号：micropoint8

单片机轻松入门之三蜂鸣器

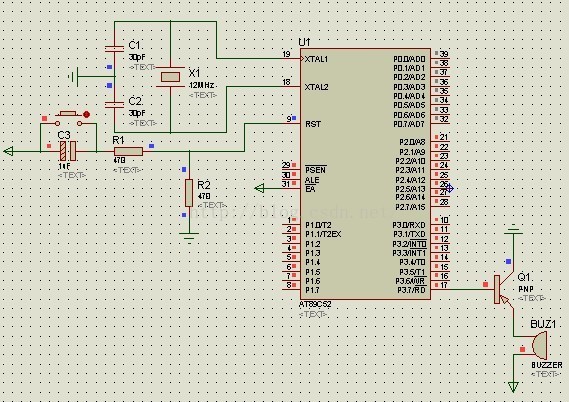

该电路较简单，用PNP型三极管驱动蜂鸣器，当P3.7为低电平时，PN结正向偏置，三极管导通，蜂鸣器发声。

程序如下：

#include<reg52.h>
#define uchar unsigned char
sbit sounder=P3^7;

void delay(uchar z)
{
uchar j,i;
   for(i=z;i>0;i--)
      for(j=110;j>0;j--);
}
void main()
{
sounder=1;
   while(1)
    {
        sounder=~sounder;
        delay(500);

}

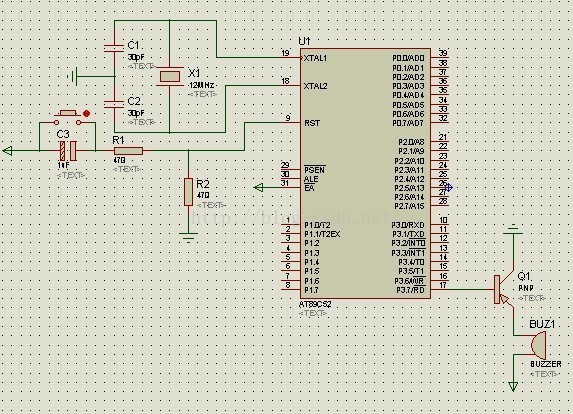

仿真结果如下：
