Android自定义控件ImageViwe(四)——多点触控实现图片的自由移动

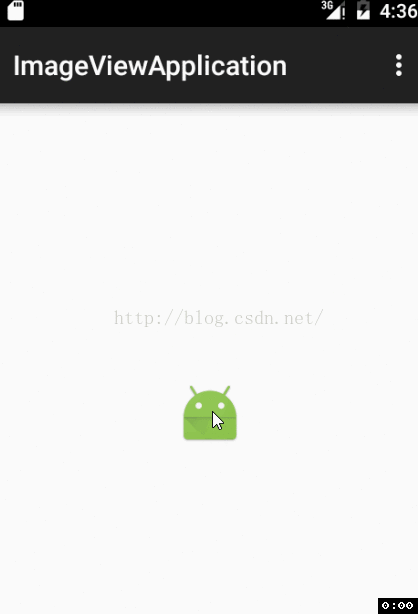

效果图:

功能 ：

可以随手指进行自由移动图片

按照适当的比例设置图片的显示

首先将图片按照适当的比例显示在自定义控件中（当图片的宽度或者高度大于控件的宽度或者高度的时候，会对图片进行适当的缩放，当图片的宽高小于控件的宽高的时候，可以进行适当比例的放大，当然后也可以设置是否要进行放大图片的操作,当图片的宽高小于控件的宽高的时候，设置图片显示在控件的中间位置）具体操作过程请点击下面第一条链接进行查看

适当比例设置显示图片：点击查看设置图片显示

设置可随手指自由缩放的图片：点击查看可自由缩放的ImageVeiw

设置双击放大或缩小的图片：点击查看可双击放大或缩小的ImageView

编写图片自由移动的过程分析

首先定义变量



   /**
     *记录上一次多点触控的数量
     */
    private int mLastPointerCount;

    /**
     * 记录用户最后一次进行多点触控时的位置
     */
    private float mLastX;
    private float mLastY;

在onTouch方法中进行移动逻辑的操作

首先是获取当前的触控点的个数并计算出触摸中心点的位置

当 当前的触控点的个数发生变化时，记录当前触摸的中心点的位置

//用于存储多点触控的中心点
        float x = 0;
        float y = 0;
        //获取多点触控的数量
        final int pointerCount = event.getPointerCount();
        for (int i = 0; i < pointerCount; i++) {
            x+=event.getX(i);
            y+=event.getY(i);
        }
        //获取中心点的位置
        x/=pointerCount;
        y/=pointerCount;
        //说明手指数量发生变化，重新记录中心点坐标
        if(mLastPointerCount!=pointerCount){
            mLastX = x;
            mLastY = y;
        }
        //记录多点触控的数量
        mLastPointerCount = pointerCount;

然后定义方法 获取当前的图片的宽度与高度，并在onTouch方法 中调用获取到保存信息的ReceF

private RectF getMatrixRectF() {
        Matrix matrix = mMatrix;
        final RectF rectF = new RectF();
        final Drawable drawable = getDrawable();
        if (drawable != null) {
            rectF.set(0, 0, drawable.getIntrinsicWidth(), drawable.getIntrinsicHeight());
            matrix.mapRect(rectF);
        }
        return rectF;
    }

在onTouch方法中进行调用

 final RectF matrixRectF1 = getMatrixRectF();

这里的matrixRectF1就是保存了图片位置及大小信息的对象，这里获取的目的是为了对移动图片的过程中进行一些限制，比如，当图片的宽度高度小于控件的宽与高，就不能进行移动，或者是说当图片的宽高小于控件的宽高，进行自由移动，当手指抬起的进修，将图片自动设置显示在控件中央等等，这完全看个人的需求，如果涉及到这样类似的限制，那么就需要matrixRectF1这个包含图片所有信息的对象来调用了

处理手指的按下移动抬起事件并设置图片随着手指的移动而移动（onTouch方法中）

 switch (event.getAction()) {
            case MotionEvent.ACTION_DOWN:

                break;
            case MotionEvent.ACTION_MOVE:

                break;

            case MotionEvent.ACTION_UP:
            case MotionEvent.ACTION_CANCEL:

                break;

            default:
                break;
        }

处理ACTION_DOWN中的操作，在这里，我们可以进行一步操作，就是判断一个当前的图片，如果当前的图片的宽度或者高度大于控件的宽度与高度，那么我们可以设置
图片随手指的移动处理逻辑主要是在ACTION_MOVE事件中

case MotionEvent.ACTION_MOVE:

                //计算偏移量
                float dx = x - mLastX;
                float dy = y - mLastY;
                //判断当前是否在移动
                if (!mIsCanDrag){
                    mIsCanDrag = isMovesAction(dx, dy);
                }
                if (mIsCanDrag) {
                    //如果可以进行移动
                    isCheckLeftAndRight = isCheckTopAndBottom = true;
                    //拿到缩放后的图片的宽高
                    final RectF matrixRectF = getMatrixRectF();
                    if (getDrawable()!=null){
//                        //如果图片宽度小于控件宽度，不可以进行横向移动
//                        if (matrixRectF.width()<getWidth()){
//                            isCheckLeftAndRight = false;
//                            dx =0;
//                        }
//                        //如果图片高度小于控件的高度，不可以进行纵向移动
//                        if (matrixRectF.height()<getHeight()){
//                            isCheckTopAndBottom = false;
//                            dy =0;
//                        }
                        mMatrix.postTranslate(dx, dy);
                        setImageMatrix(mMatrix);
                    }
                }
                //移动过程中时刻记录更新移动的坐标
                mLastX = x;
                mLastY = y;
                break;

可以看的到，在这里，我们有一个方法是判断当前是否可进行移动

private boolean isMovesAction(float dx, float dy) {
        return Math.sqrt(dx*dx+dy*dy)>mTouchSlop;
    }

这里使用到一个mTouchSlop变量，我们需要在构造方法中进行初始化操作

private int mTouchSlop;

   mTouchSlop = ViewConfiguration.get(context).getScaledTouchSlop();

getScaledTouchSlop是一个距离，表示滑动的时候，手的移动要大于这个距离才开始移动控件。如果小于这个距离就不触发移动控件

最后，我们需要在ACTION_UP事件中更新mLastPointerCount

case MotionEvent.ACTION_CANCEL:
                mLastPointerCount = 0;

到这里，我们就实现了图片可以随手指进行多指触控实现自由移动了;

处理多指触控自由移动图片与ViewPager的滑动冲突问题

在这里，我们可以进行判定，当图片的宽度高度大于当前的宽度与高度的时候，可以自由移动图片，ViewPager不可以左右滑动，当图片的宽高小于控件的宽高的时候，不允许移动图片，可以滑动viewPager

我们可以在ACTION_MOVE: ACTION_DOWN方法中判断并处理相关事件

 case MotionEvent.ACTION_DOWN:

                    //当前的图片是放大的状态的时候，屏蔽父控件的鎆触摸事件
                    if (matrixRectF1.width()>getWidth()+0.01||matrixRectF1.height()>getHeight()+0.01){
                        getParent().requestDisallowInterceptTouchEvent(true);
                    }
                }
                break;

 case MotionEvent.ACTION_MOVE:

                    if (matrixRectF1.width()>getWidth()+0.01||matrixRectF1.height()>getHeight()+0.01){
                        getParent().requestDisallowInterceptTouchEvent(true);
                    }


处理当图片的宽高小于控件的宽高时候，手指抬起时候将图片移动到控件中心显示

在这里，可以在ACTION_UP事件触发时候进行处理

case MotionEvent.ACTION_CANCEL:

                //当我们的图片的宽度与高度小于控件的宽度与高度的时候，最后手指抬起的时候我们将其移动到控件中心
                final RectF matrixRectF = getMatrixRectF();
                float deltaX=1.0f;
                float deltaY=1.0f;
                if (matrixRectF.width() < getWidth()||matrixRectF.height() < getHeight()) {
                    if (matrixRectF.width() < getWidth()) {
                        deltaX = getWidth() / 2 - matrixRectF.right + matrixRectF.width() / 2;
                    }
                    if (matrixRectF.height() < getHeight()) {
                        deltaY = getHeight() / 2 - matrixRectF.bottom + matrixRectF.height() / 2;
                    }
                    mMatrix.postTranslate(deltaX, deltaY);
                    setImageMatrix(mMatrix);
                }
                break

具体的移动操作距离，可参考上一博文的分析 点击查看移动距离计算分析

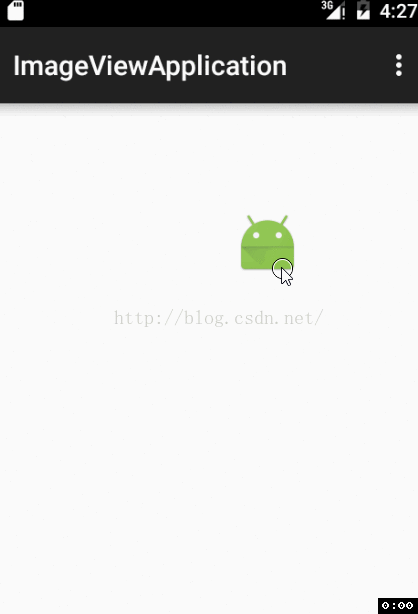

效果图：

处理当图片的宽高小于控件的宽高时候，手指抬起时候将图片缓慢移动到控件中心显示
