【数电笔记】57-同步RS触发器

最新推荐文章于 2024-02-27 15:18:14 发布
最新推荐文章于 2024-02-27 15:18:14 发布
阅读量1.3k 收藏 15
点赞数 10
分类专栏： 数电 文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2201_75902080/article/details/134899429
版权

目录

说明：

1. 同步触发器概念

2. 电路组成

3. 逻辑功能

同步RS触发器对应的逻辑符号

异步RS触发器对应的逻辑符号

4. 特性表与特性方程

5. 状态转换图

6. 例题

说明：

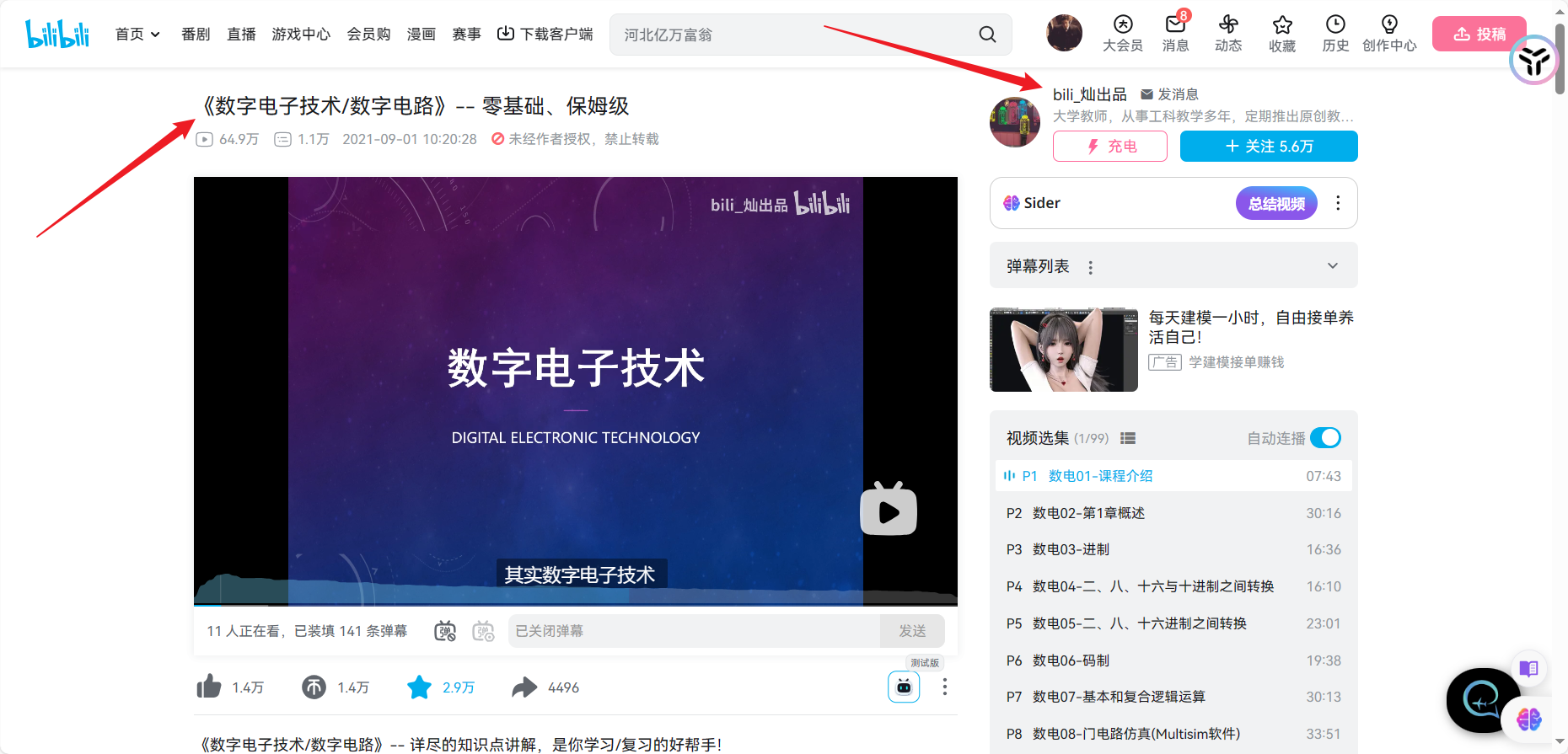

  • 笔记配套视频来源：B站；
  • 本系列笔记并未记录所有章节，只对个人认为重要章节做了笔记；
  • 标题前面的数字标号就是对应的视频章节，请大家自行对应学习

image-20231204090719843

1. 同步触发器概念

image-20231202193116561

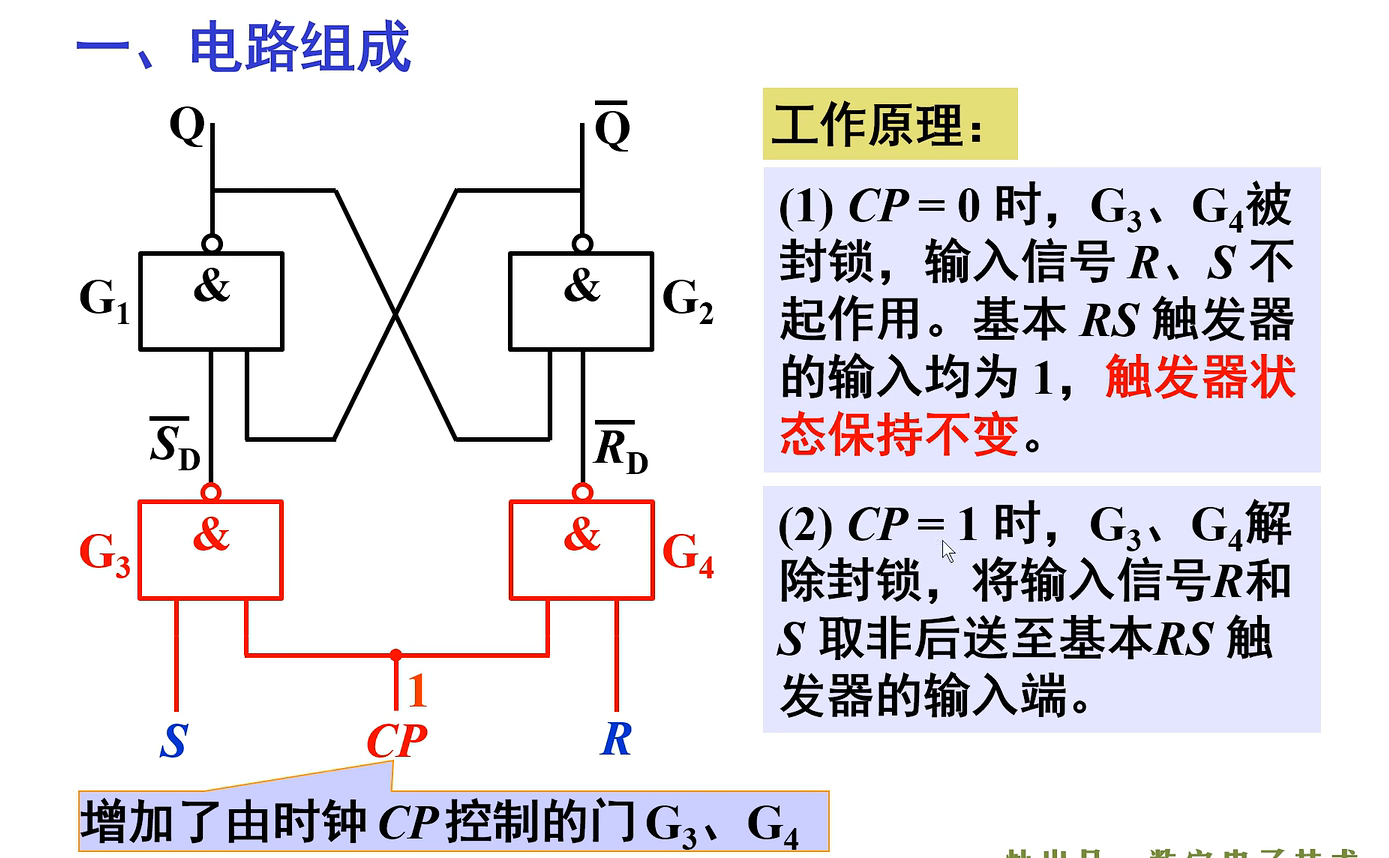

2. 电路组成

image-20231202193245264

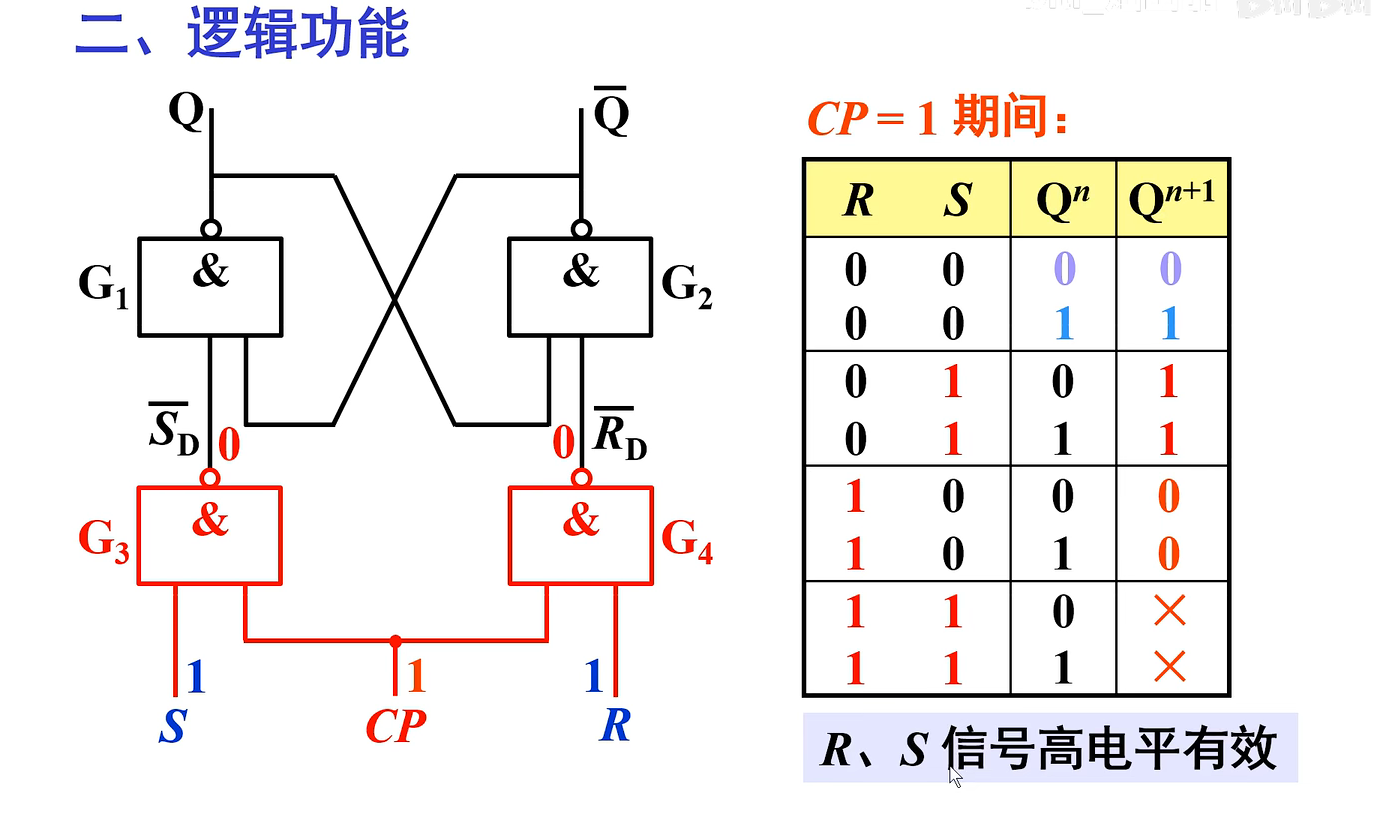

3. 逻辑功能

image-20231202193451038

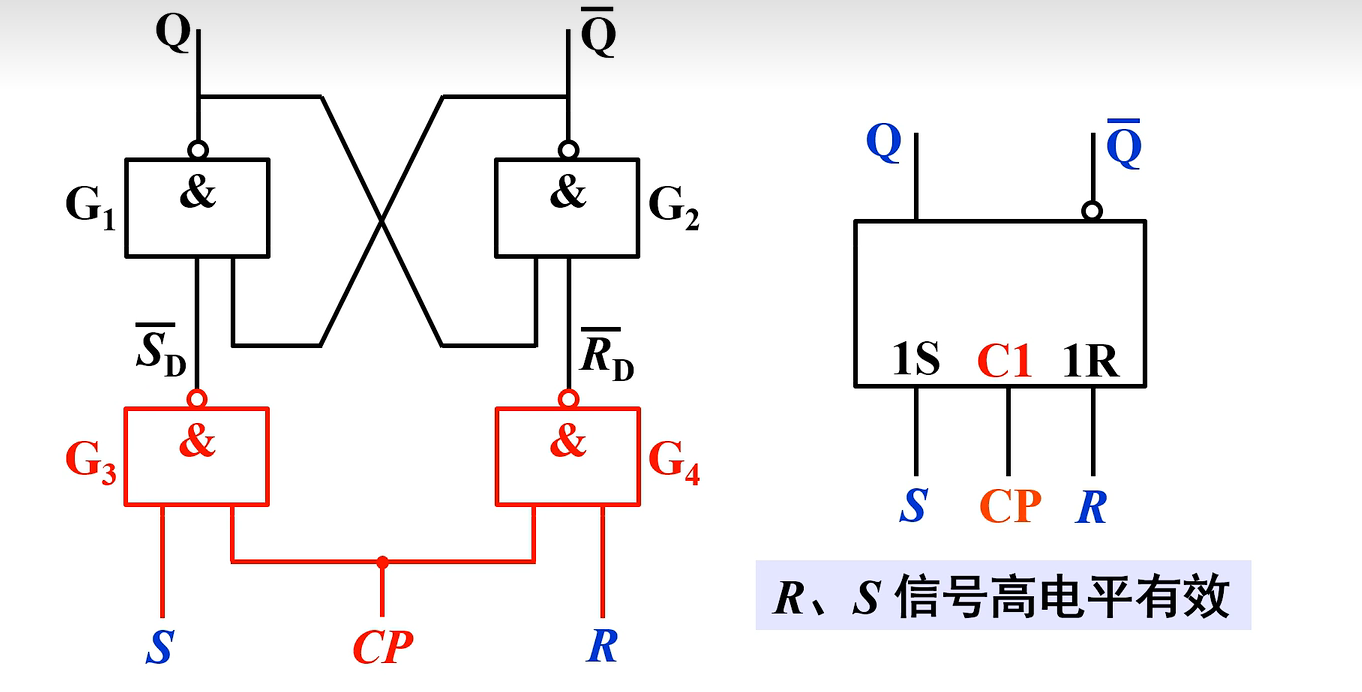

同步RS触发器对应的逻辑符号

image-20231202193550499

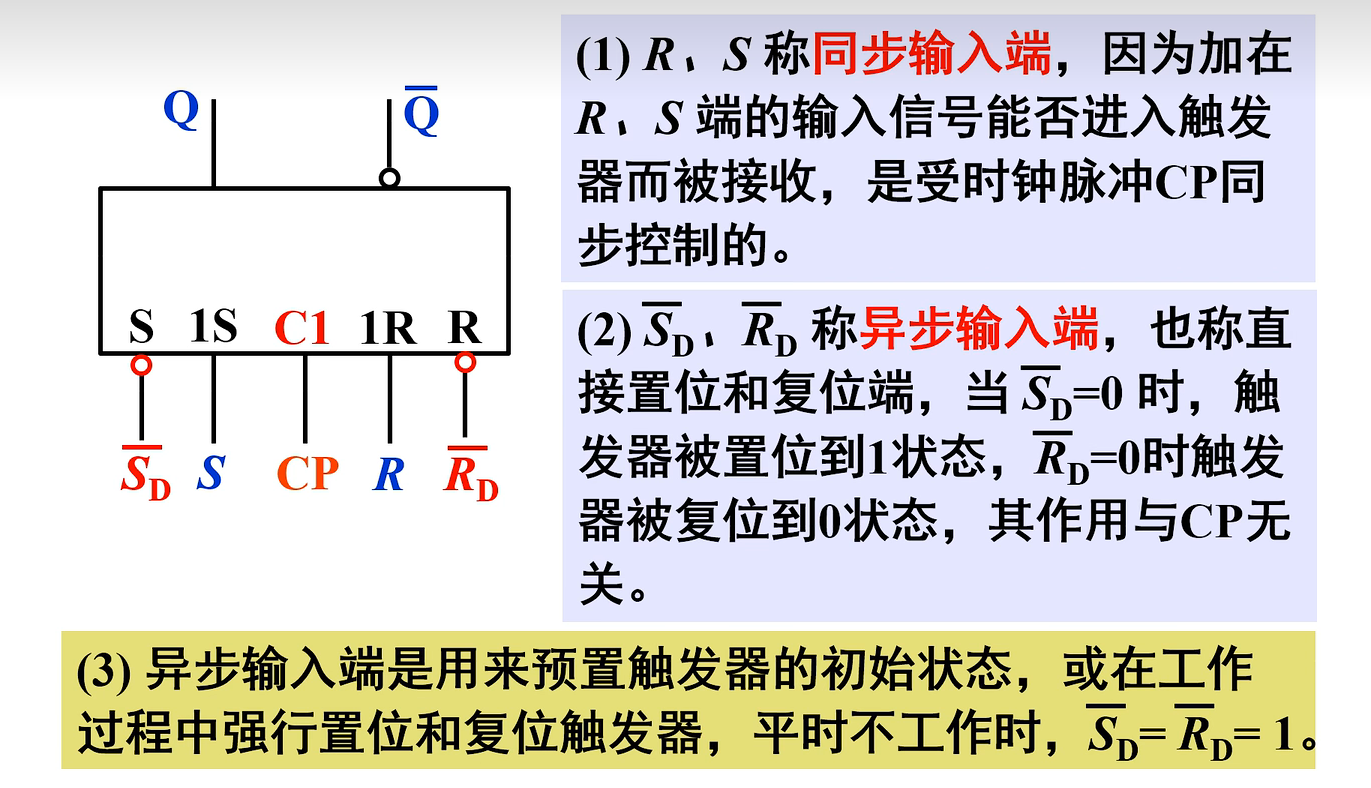

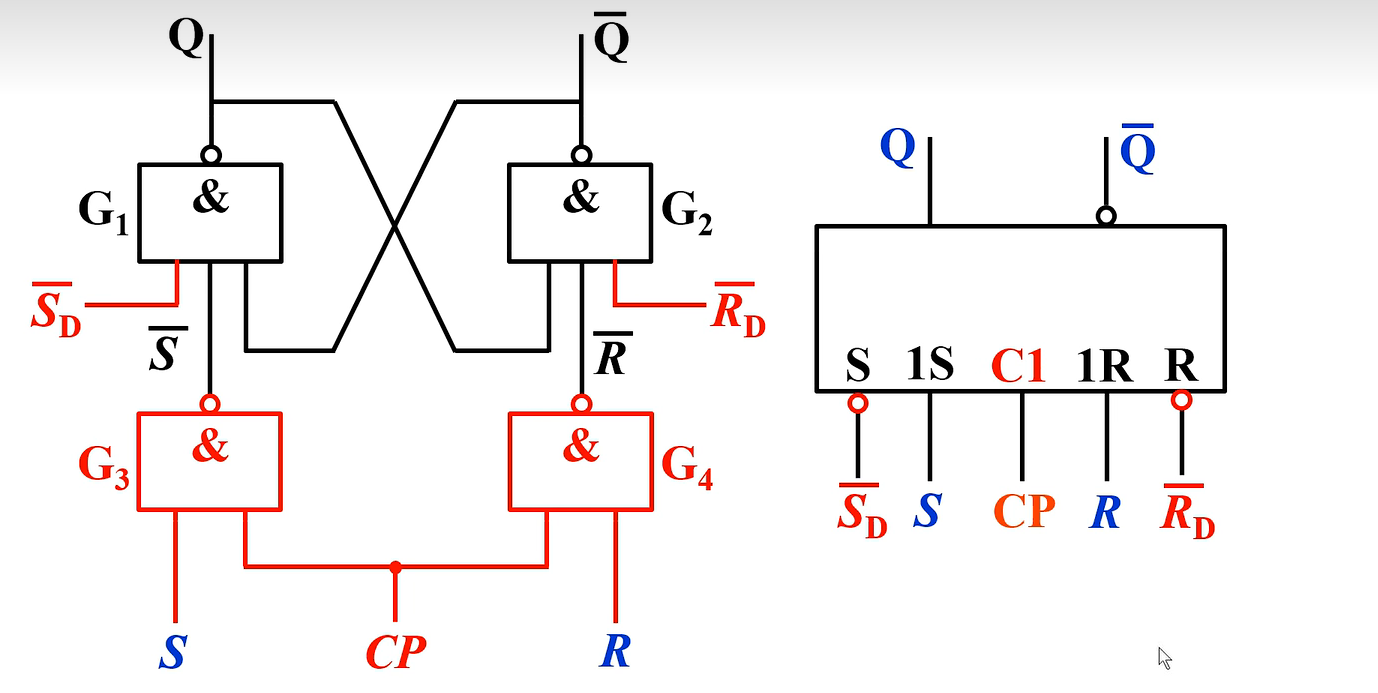

异步RS触发器对应的逻辑符号

image-20231202193739837

image-20231202193856630

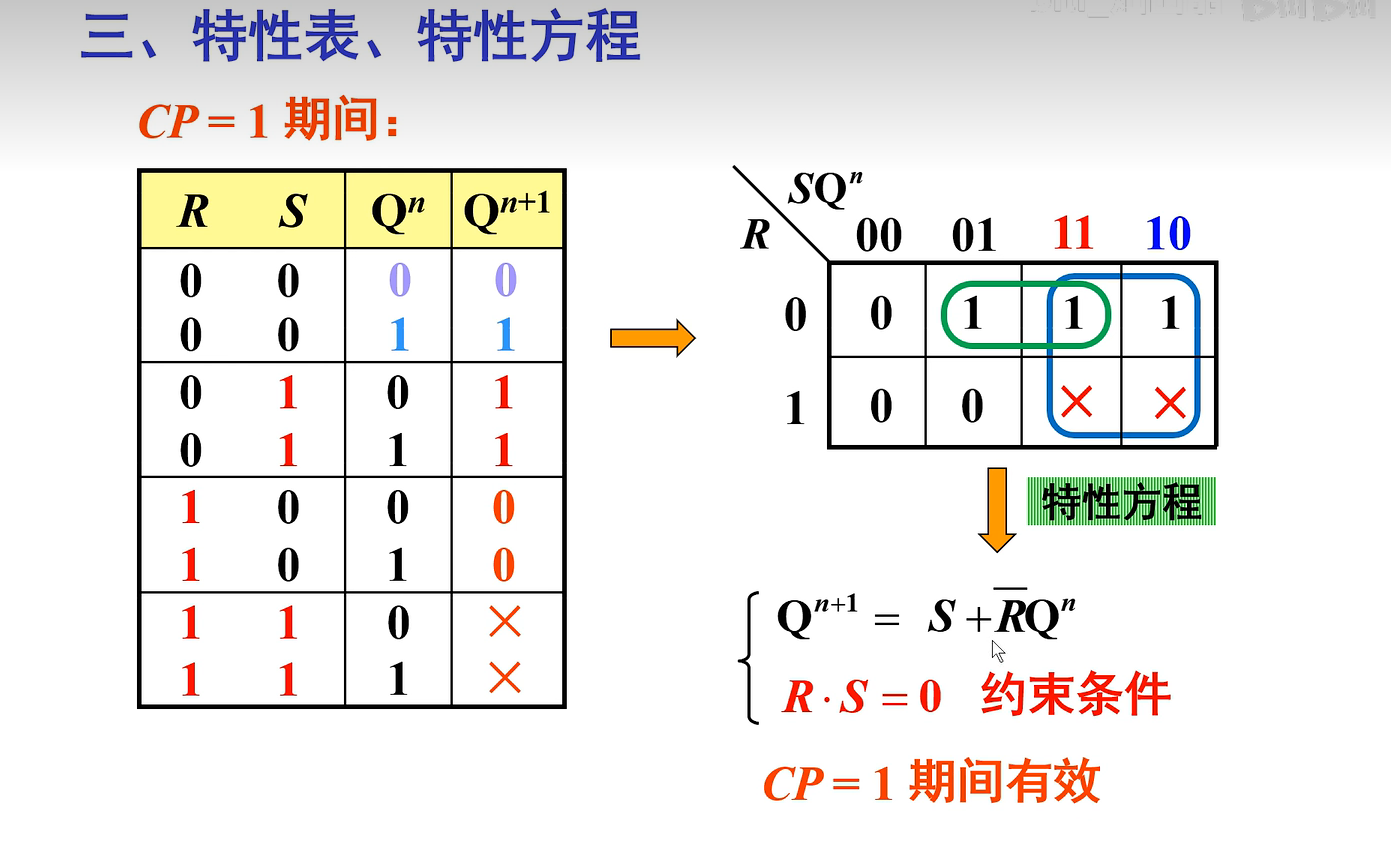

4. 特性表与特性方程

image-20231202194123494

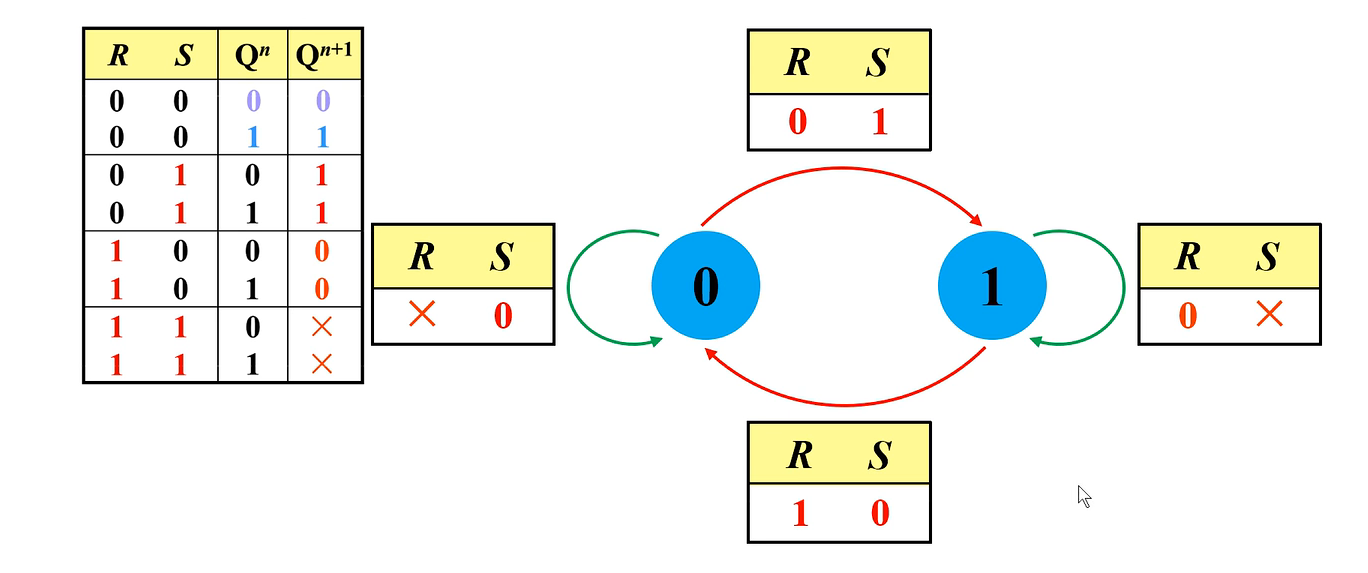

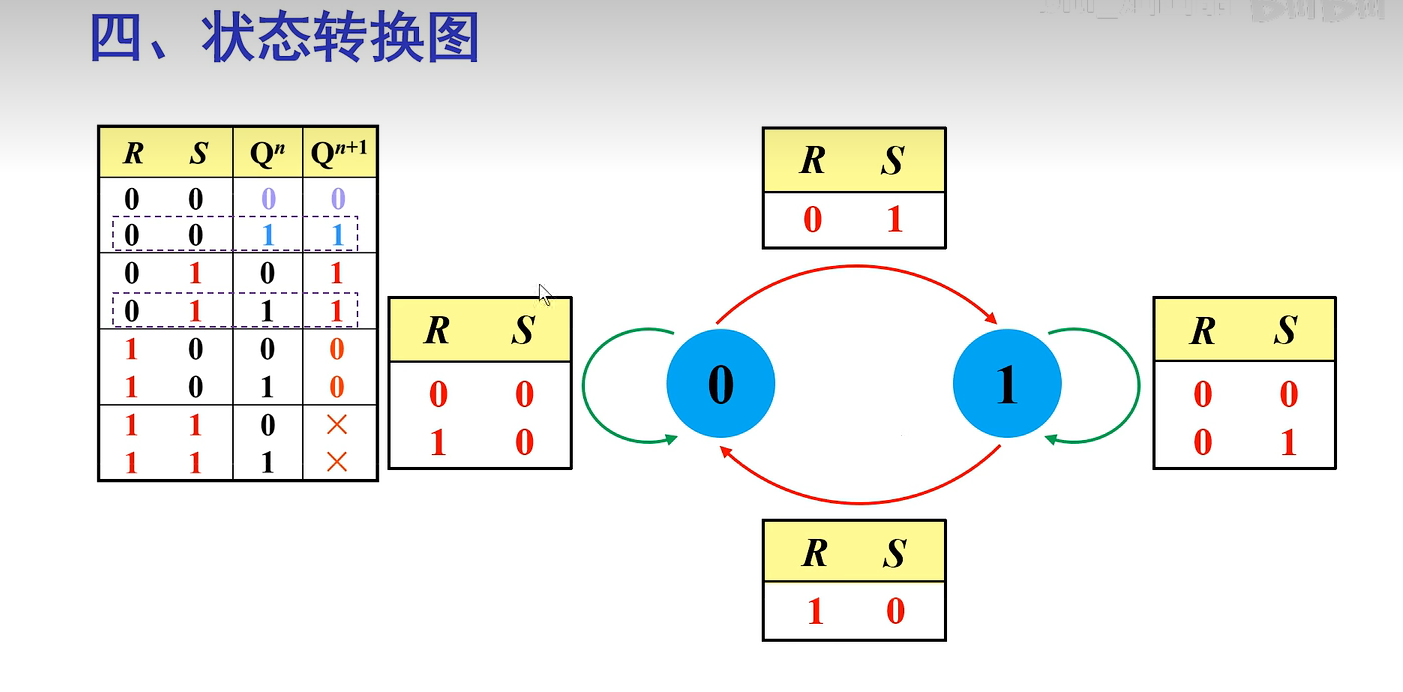

5. 状态转换图

image-20231202194234296

化简图

image-20231202194321000

6. 例题

image-20231202194434093
