【数电笔记】58-同步D触发器

已于 2023-12-09 19:53:27 修改
阅读量1.5k 收藏 8
点赞数 23
分类专栏： 数电 文章标签： 笔记
于 2023-12-09 19:41:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2201_75902080/article/details/134899484
版权
本文详细介绍了电路组成、逻辑功能、特性表和状态转移图的概念，重点讨论了同步D触发器的特点，并剖析了集成同步D触发器74LS375的工作原理。适合电子工程和技术爱好者学习。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

说明：

1. 电路组成

2. 逻辑功能

3. 特性表、特性方程

4. 状态转移图

例题

5. 同步D触发器的特点

6. 集成同步D触发器：74LS375

74LS375内部原理

说明：

  • 笔记配套视频来源：B站
  • 本系列笔记并未记录所有章节，只对个人认为重要章节做了笔记；
  • 标题前面的数字标号就是对应的视频章节，请大家自行对应学习

image-20231204090719843

1. 电路组成

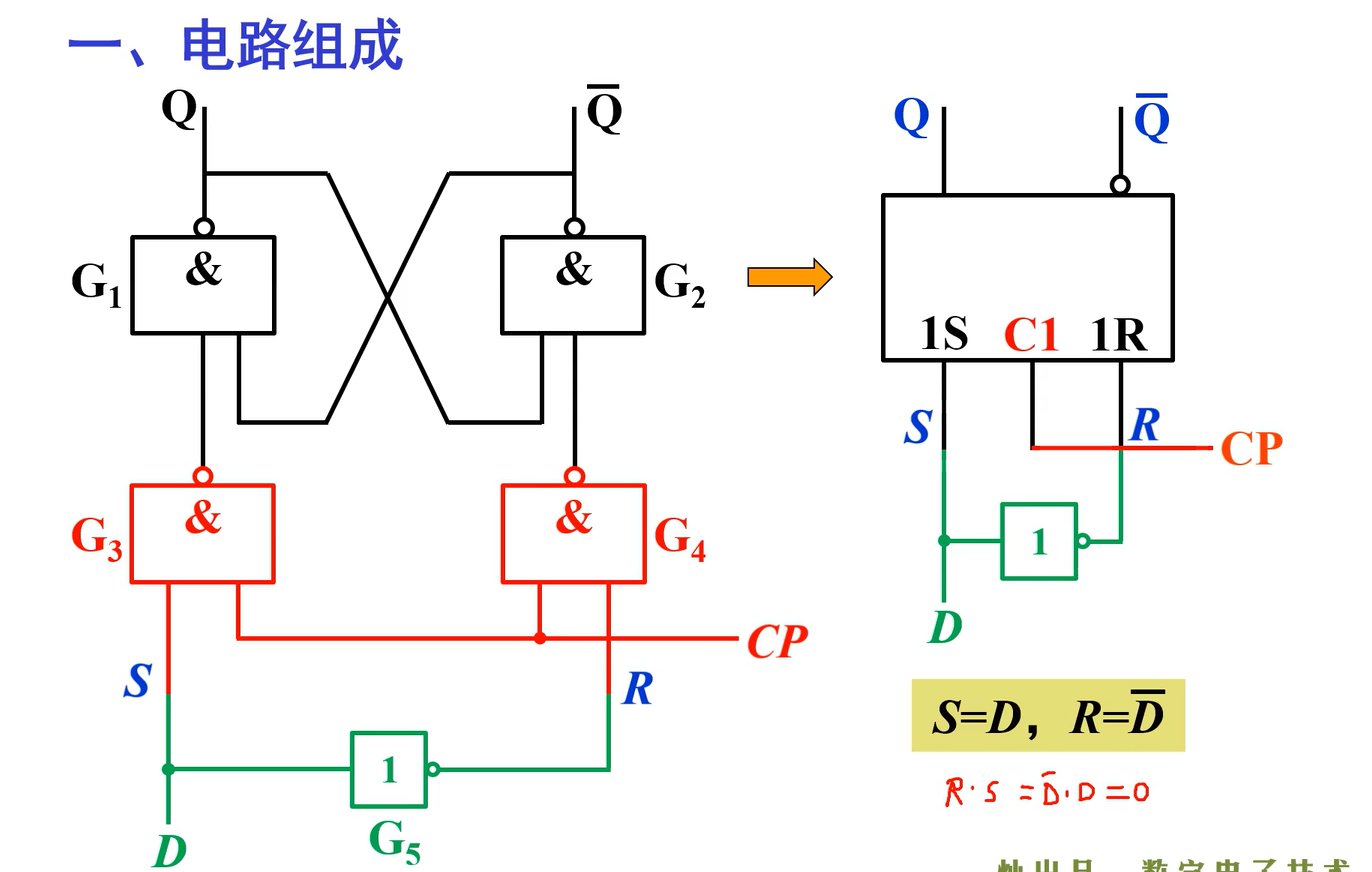

image-20231202201928643

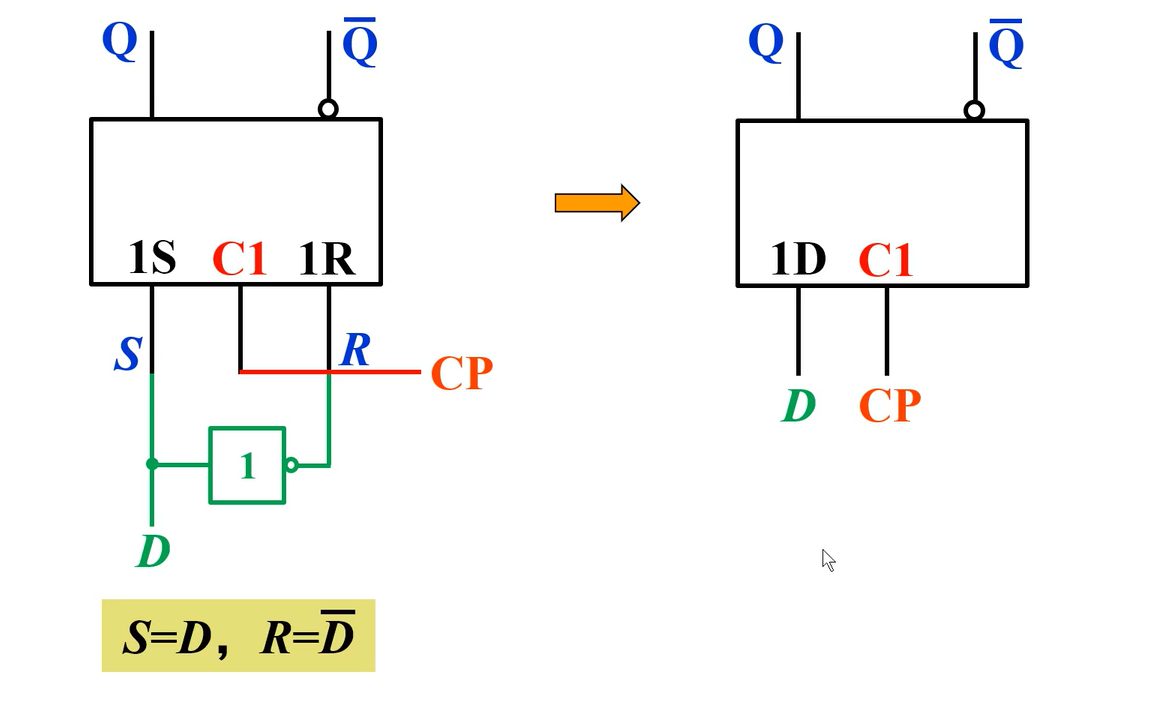

image-20231202202022035

2. 逻辑功能

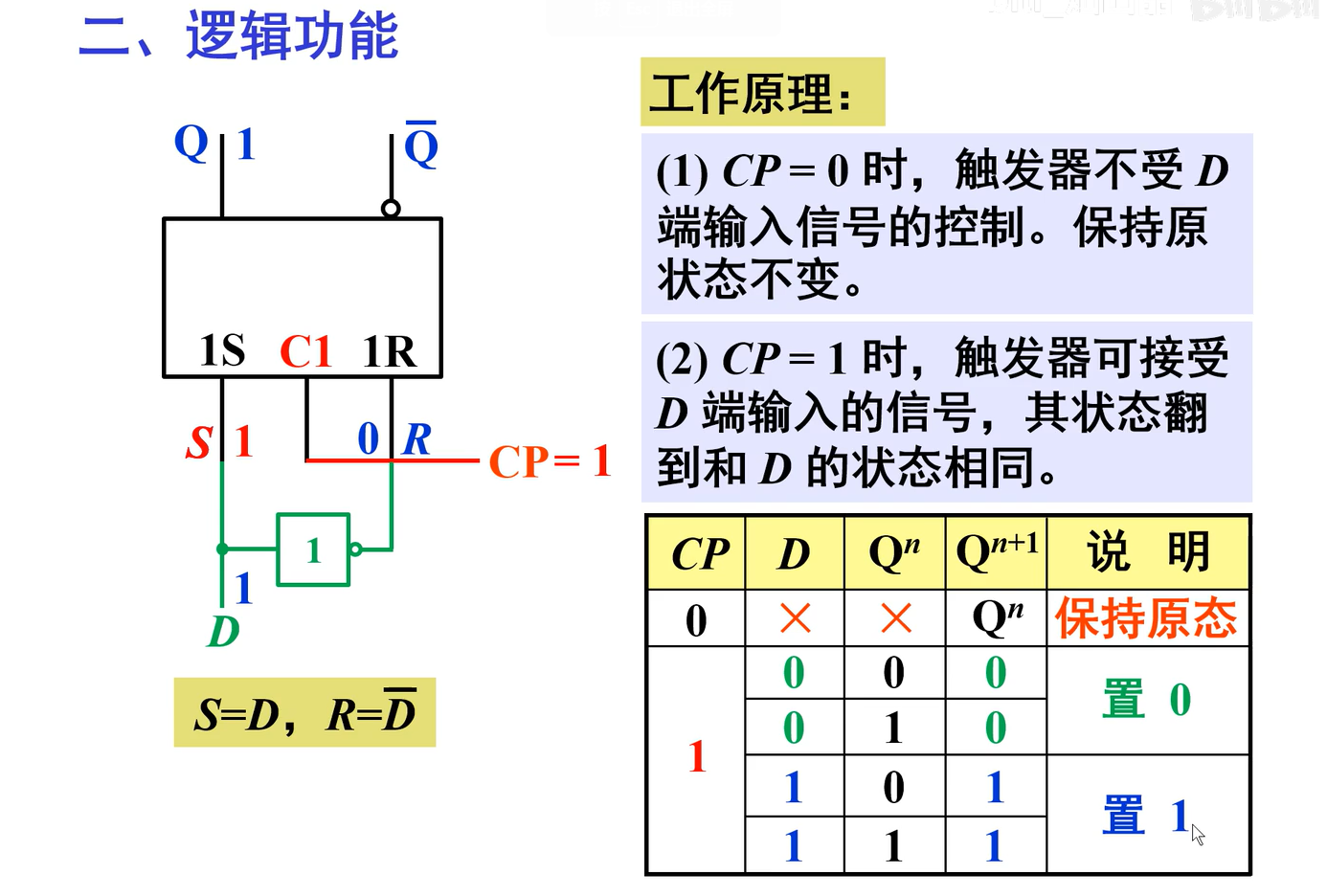

image-20231202202103059

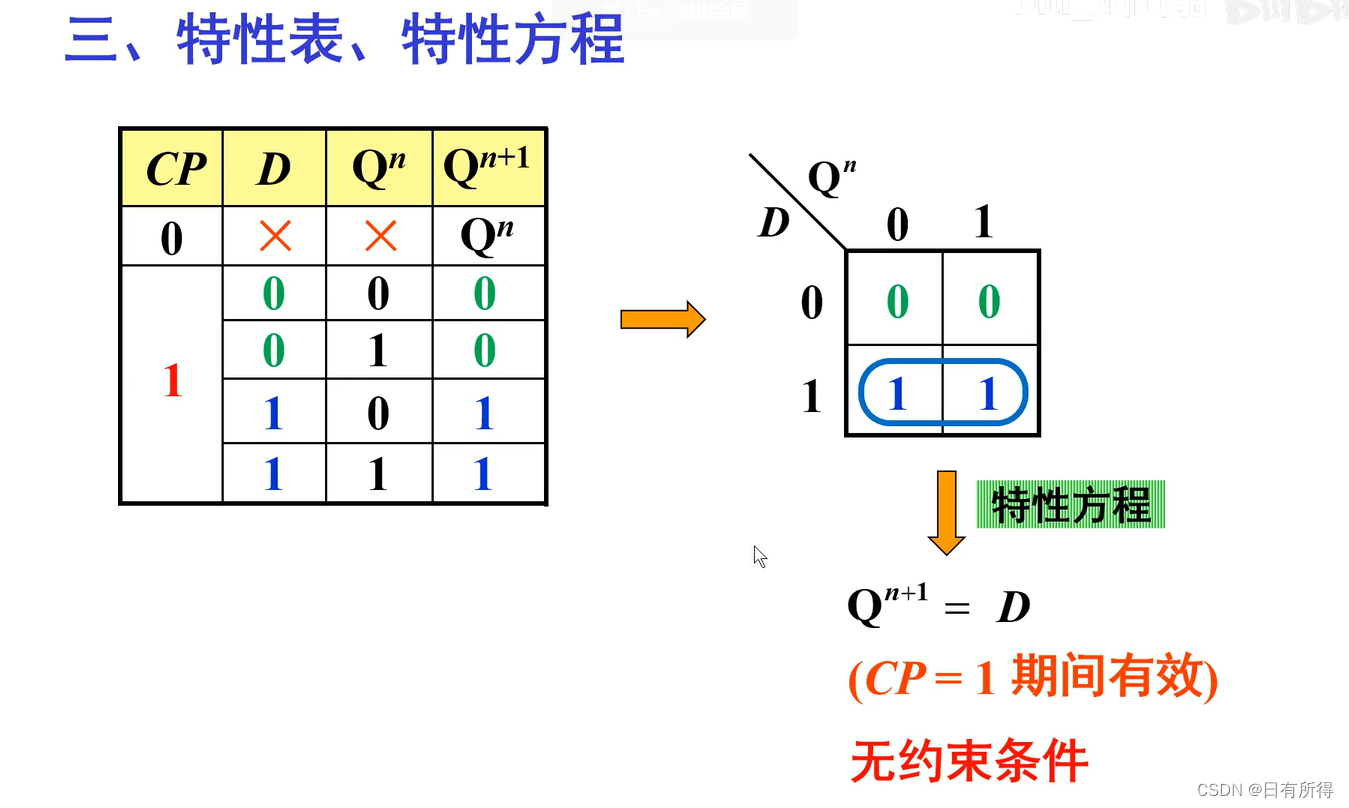

3. 特性表、特性方程

​​​​​​​

4. 状态转移图

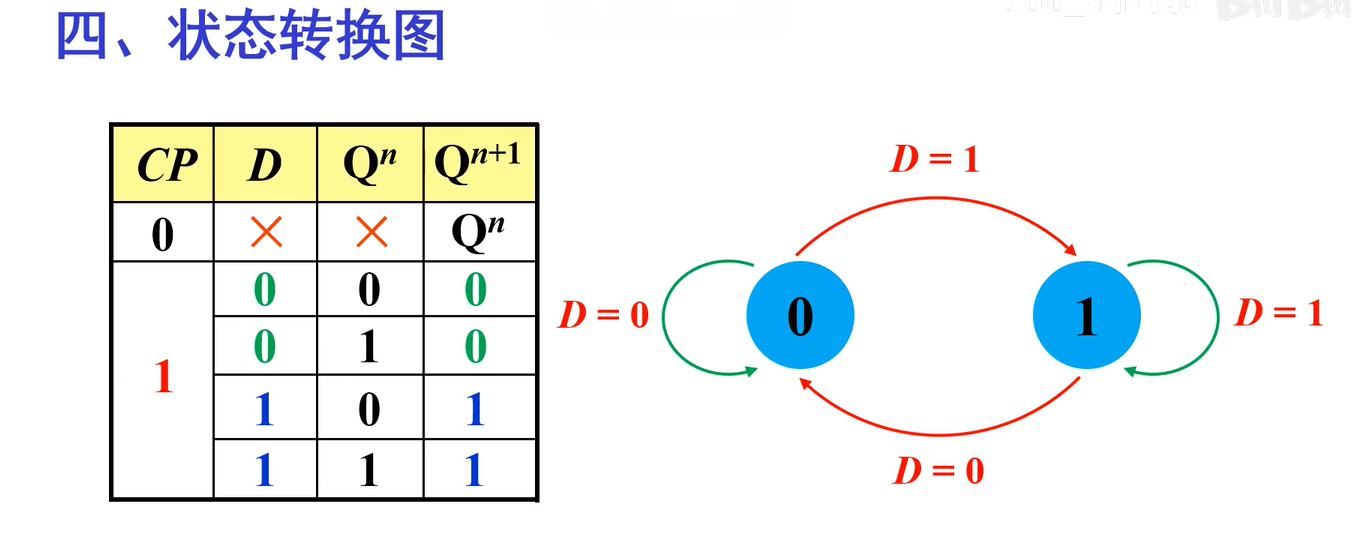

image-20231202202237213

例题

image-20231202202323971

5. 同步D触发器的特点

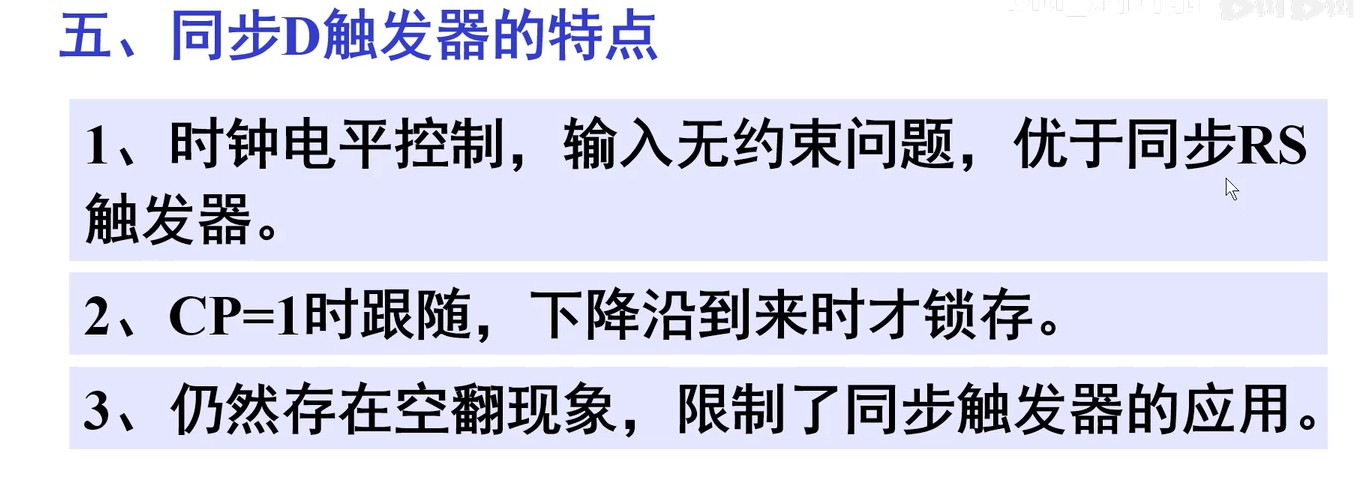

image-20231202202416572

6. 集成同步D触发器：74LS375

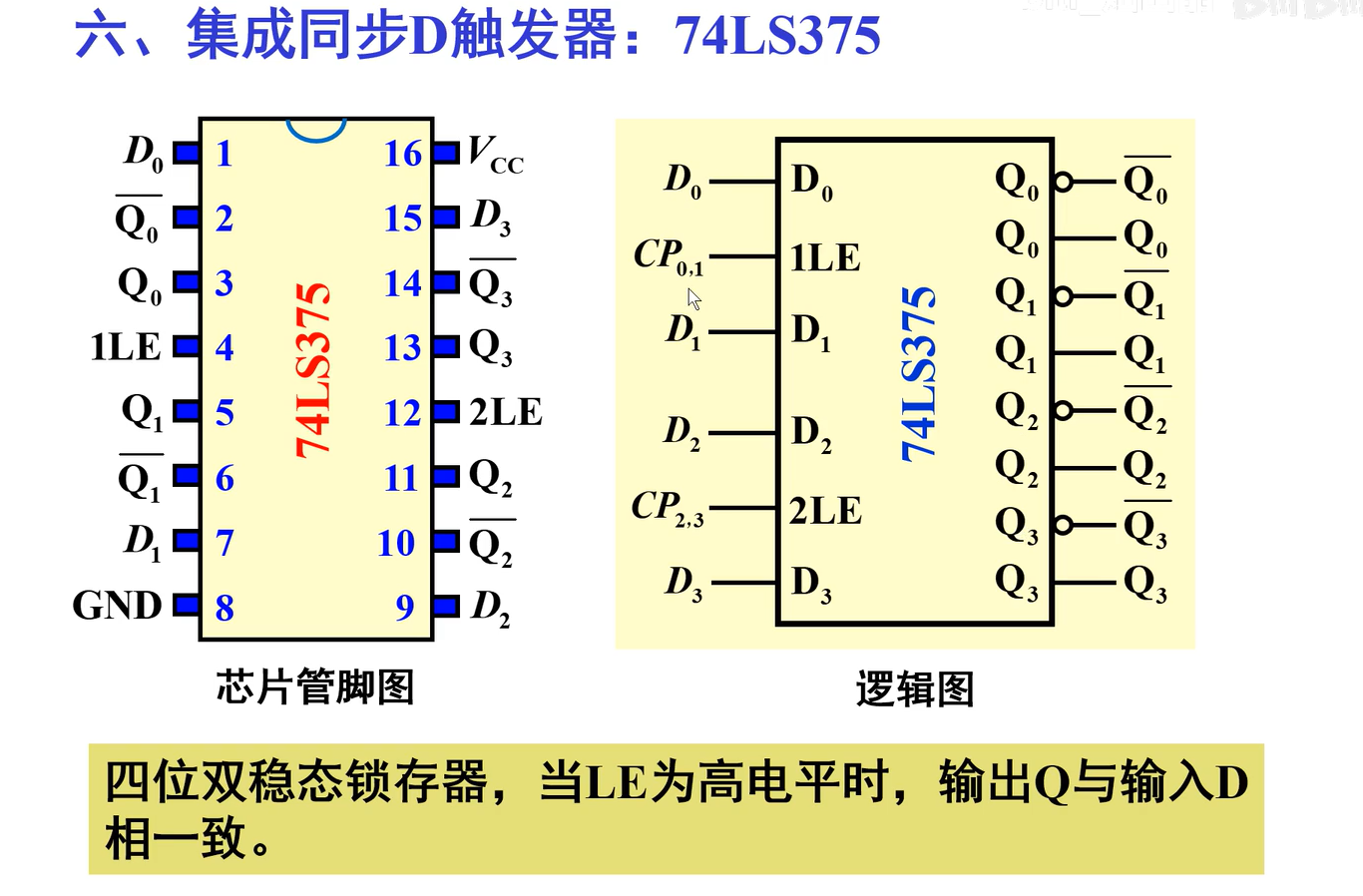

image-20231202202500379

74LS375内部原理

image-20231202202629430
