基于单片机多功能MP3播放器系统设计

**单片机设计介绍，基于单片机多功能MP3播放器系统设计

一 概要

  基于单片机多功能MP3播放器系统设计是一个结合了硬件和软件设计的复杂项目。以下是对该系统设计的概要描述：

一、硬件设计

核心控制器：选用单片机作为整个系统的核心控制器，负责数据处理和控制任务。常见的选择如STM32单片机，其性能稳定且功能强大，能够满足MP3播放器的需求。
存储介质：为实现音频文件的存储，设计中采用TF卡作为存储介质。TF卡通过SPI接口与单片机进行通信，实现音频文件的读取和管理。
音频解码：系统采用开源的音频解码库，如Madplay或Libmad，将TF卡中的音频文件解码为可播放的格式。解码后的音频数据通过DAC（数字模拟转换器）转换为模拟信号，然后驱动耳机或扬声器进行播放。
用户交互：系统配备LCD显示屏和按键控制模块，实现用户界面的交互功能。LCD显示屏用于显示歌曲信息、播放状态等，而按键控制模块则允许用户进行歌曲选择、播放/暂停、音量调节等操作。
二、软件设计

文件系统：负责TF卡中音频文件的读取和管理，确保文件能够正确、高效地加载到播放器中。
音频解码：利用音频解码库对音频文件进行解码，转换为系统可识别的音频信号。
用户界面：设计直观易用的用户界面，使用户能够方便地浏览歌曲列表、选择歌曲以及控制播放等。
三、附加功能

彩灯控制：在音乐播放的同时，彩灯依次闪烁，增加视觉效果，提升用户的音乐体验。
音量控制：通过改变电阻大小来改变放大倍数，进而改变声音大小，满足用户对不同音量需求。
多功能集成：除了基本的音乐播放功能外，还增加了开机问候语、电子书阅读、时间调节、闹钟等功能，使得MP3播放器更加多功能化。
四、测试与调试

完成硬件和软件设计后，需要进行系统测试和调试，确保各个模块正常工作，系统能够稳定、准确地播放音频文件，并满足用户的各种操作需求。

综上所述，基于单片机多功能MP3播放器系统设计是一个综合性项目，需要结合硬件和软件设计的知识，以及音频处理、用户交互等方面的技术，来实现一个功能丰富、操作便捷的MP3播放器。

二、功能设计

我们经过改进，又添加了以下几个功能：

液晶显示模块能够完成显示功能，歌名、时间等等。

彩灯控制模块在音乐播放的同时，彩灯依次闪烁，增加视觉效果。
音量控制模块此模块通过改变电阻大小来改变放大倍数，进而改变声音大小。
矩阵按键模块增加了选取、播放、暂停、返回等功能功能。
功能选取：
本设计还增加了开机问候语，电子书阅读，时间调节，闹钟、音乐播放、待机等待等功能，而且能通过lcd显示屏显示并通过矩阵按键选取功能。

开机问候、功能选取界面、闹钟界面、音乐播放界面、电子书界面

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

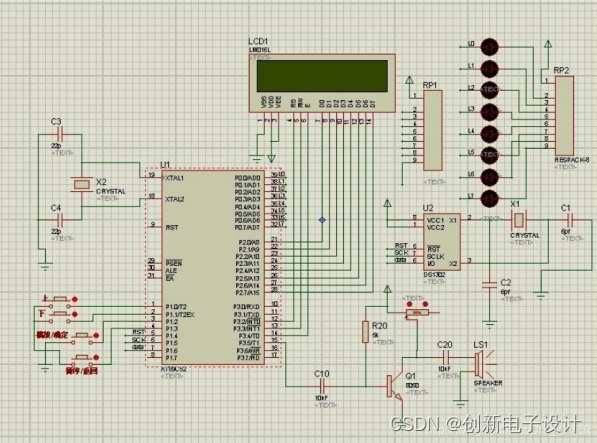

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
