基于单片机大气压监测报警系统电路方案设计

本文详细介绍了一种基于单片机的大气压监测报警系统的设计,包括系统概述、硬件选择与连接、软件编程以及调试过程。通过单片机技术实时监测大气压,当值超出预设范围时,系统触发报警。设计使用了AltiumDesigner进行电路设计和KEIL5进行程序开发,强调了C语言在单片机设计中的应用。
摘要由CSDN通过智能技术生成

**单片机设计介绍,基于单片机大气压监测报警系统电路方案设计

一 概要

  基于单片机的大气压监测报警系统电路方案设计概要如下:

一、系统概述

本设计旨在通过单片机技术实现对大气压的实时监测和报警功能。系统由单片机、大气压传感器、ADC(模数转换器)、蜂鸣器、LCD显示屏和按键模块等部分组成。当大气压值超出预设范围时,系统会自动触发报警装置,以提醒用户采取相应的措施。

二、硬件设计

单片机选型:选用性能稳定、功能强大的单片机作为核心控制器,负责接收传感器数据、处理逻辑和控制输出。
大气压传感器:选用高精度、低功耗的大气压传感器,如BMP180或MS5611等,用于实时采集大气压值。
ADC模块:由于大气压传感器输出的是模拟信号,需要通过ADC模块将其转换为单片机能够处理的数字信号。
蜂鸣器:作为报警装置,当大气压值超出预设范围时,单片机控制蜂鸣器发出报警声音。
LCD显示屏:用于实时显示大气压值、设定范围以及报警信息,方便用户观察。
按键模块:通过按键实现大气压正常范围的设定,方便用户根据实际需要进行调整。
三、电路连接

单片机与大气压传感器连接:将大气压传感器的输出端连接到单片机的ADC输入端,以便单片机能够读取大气压值。
单片机与ADC模块连接:将ADC模块的输出端连接到单片机的I/O口,以便单片机能够接收转换后的数字信号。
单片机与蜂鸣器连接:将蜂鸣器的控制端连接到单片机的I/O口,以便单片机能够控制蜂鸣器的开关。
单片机与LCD显示屏连接:通过并行或串行方式将单片机的数据输出端连接到LCD显示屏的接口,以便单片机能够向显示屏发送显示信息。
单片机与按键模块连接:将按键模块的输入端连接到单片机的I/O口,以便单片机能够读取按键的输入状态。
四、软件设计

初始化设置:系统上电后,对单片机、LCD显示屏、ADC模块等进行初始化设置,确保系统能够正常工作。
数据采集与处理:单片机通过ADC模块读取大气压传感器的输出值,并进行必要的数据处理,如滤波、校准等。
显示控制:将实时大气压值及设定范围显示在LCD显示屏上,方便用户观察。
报警处理:当检测到的大气压值超出设定范围时,单片机控制蜂鸣器发出报警声音,并可在LCD显示屏上显示报警信息。
按键处理:通过按键模块实现大气压正常范围的设定,单片机读取按键输入状态并根据用户的设定调整大气压范围。
五、系统特点

实时监测与报警:系统能够实时监测大气压值,并在超出设定范围时自动触发报警装置,提醒用户采取相应的措施。
高精度测量:采用高精度大气压传感器,能够实现大气压的准确测量。
直观显示:通过LCD显示屏实时显示大气压值、设定范围以及报警信息,方便用户观察和理解。
灵活设置:通过按键模块实现大气压正常范围的设定,方便用户根据实际需要进行调整。
六、应用前景

基于单片机的大气压监测报警系统具有广泛的应用前景。在气象观测、环境监测、航空航海等领域,该系统可以实时监测大气压的变化情况,并在异常情况下及时发出报警,为相关领域的决策提供有力支持。

二、功能设计

文件夹内包含工程文件,可直接运行或者二次开发;

此设计可作为毕业设计和课程设计资料,包含原理图、程序代码(嵌入式类设计)、软件资料等等,非常完善;

设计思路

设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;

调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;

比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;

软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计,具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————

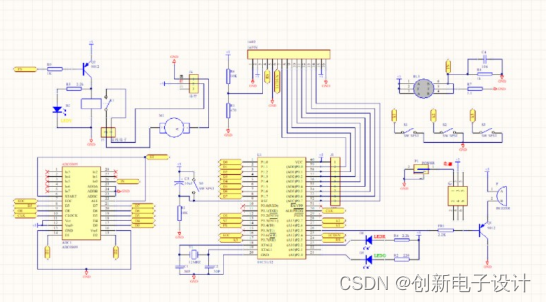

原理图

在这里插入图片描述
在这里插入图片描述

五、 程序

本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
