10. Linux 系统启动原理

作者@小郭

10. Linux 系统启动原理

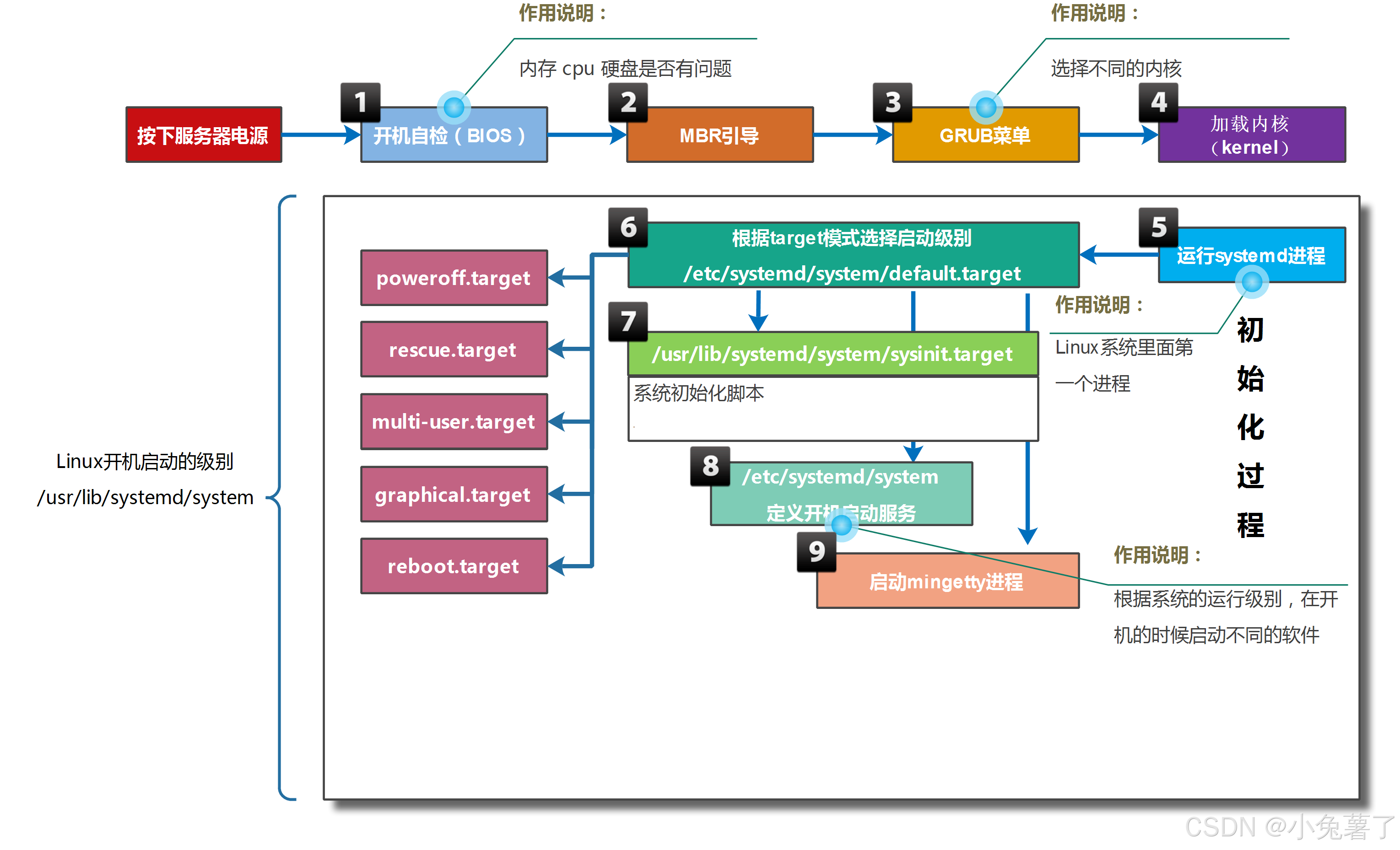

CentOS 7 启动过程

现代计算机系统是硬件与软件的复杂组合。从断电状态开始，到拥有登录提示符的运行中系统，这需要大量的硬件和软件配合工作。

以下列表从较高层面概述了 CentOS7 启动过程。

1. 计算机接通电源。系统固件（现代UEFI或更旧的BIOS)运行开机自检(POST)，并开始初始化硬件。

   配置： 在系统启动早期，通过按特定的组合键，例如F2，配置系统固件。

2. 系统固件搜索启动设备，根据固件配置的顺序搜索启动磁盘上的主启动记录(MBR)。系统固件从磁盘读取boot loader，然后将系统控制权交给boot loader，boot loader是GRand Unified Bootloader version 2(GRUB2)。

   配置： 使用 grub2-install 命令进行配置，它将安装 GRUB2 作为磁盘上的启动加载器。

3. GRUB2从/boot/grub2/grub.cfg文件加载配置并显示一个操作系统菜单，可以从中选择要启动的系统。

   配置： 使用 /etc/grub.d/ 目录、/etc/default/grub 文件和 grub2-mkconfig 命令进行配置，以生成 /boot/grub2/grub.cfg 文件。

4. boot loader根据选定条目的配置，从磁盘中加载kernel和initramfs，并将它们放入内存中。initramfs是一个存档，其中包含启动时所有必要硬件的内核模块、初始化脚本等等。

   boot loader将控制权交给kernel，并同时将启动项的内核参数、initramfs在内存中的位置传递给kernel。内核在initramfs中找到所有硬件驱动程序，并初始化这些硬件。

   配置： 使用 /etc/dracut.conf.d/ 用录、dracut 命令和 lsinitrd 命令进行配置，以检查 initramfs 文件。

5. initramfs 执行/sbin/init，作为PID 1。在CentOS中，/sbin/init是一个指向systemd的链接。

   配置： 使用内核参数init=command配置系统初始化程序。

6. 随后，systemd会加载从内核命令行传递的target或者加载系统配置的default.target，该目标通常启动一个基于文本的登录或图形登录屏幕。

   **配置：**使用systemctl设置默认target。

7. default.target依赖sysinit.target，sysinit.target用于初始化系统，例如读取/etc/fstab挂载文件系统，激活systemd-journald等。

   **配置：**使用/etc/fstab配置文件系统开机自动挂载。

8. default.target还会激活开机启动的单元。

   **配置：**使用systemctl设置开机启用服务。

9. default.target还会激活getty.target，该target将打开tty1终端用于用户登录。

系统 target

systemd使用类型为target的单元来分组不同单元，例如multi-user.target包涵chronyd.service、crond.service、firewalld.service等服务。

target还可以包涵其他target，例如graphical.target包涵multi-user.target，multi-user.target包涵basic.target，basic.target包涵sysinit.target。

使用以下命令查看target之间依赖关系：

[root@centos7 ~]# systemctl list-dependencies graphical.target
graphical.target
● ├─accounts-daemon.service
● ├─gdm.service
● ├─initial-setup-reconfiguration.service
● ├─network.service
● ├─rtkit-daemon.service
● ├─systemd-readahead-collect.service
● ├─systemd-readahead-replay.service
● ├─systemd-update-utmp-runlevel.service
● ├─udisks2.service
● └─multi-user.target
......

# 查看反向依赖
[root@centos7 ~]# systemctl list-dependencies sshd.service --reverse
sshd.service
● └─multi-user.target
●   └─graphical.target

系统启动级别

CentOS 6 之前使用启动级别控制系统开机激活哪些服务。CentOS 7 使用target控制系统开机激活哪些服务。

runlevel	target	作用
0		关机，init 0 同 poweroff 和systemctl poweroff
1	emergency.target rescue.target	单用户模式、救援模式和紧急模式用于修复系统
2		多用户文本界面，不具备NFS功能
3	multi-user.target	多用户文本界面
4		未使用
5	graphical.target	多用户图形界面
6		重启，init 6 同 reboot 和systemctl reboot

设置系统运行目标

/etc/inittab文件是CentOS 6之前版本初始化系统使用的配置文件。

# 部分内容如下
# Default runlevel. The runlevels used by RHS are:
#   0 - halt (Do NOT set initdefault to this)
#   1 - Single user mode
#   2 - Multiuser, without NFS (The same as 3, if you do not have networking)
#   3 - Full multiuser mode
#   4 - unused
#   5 - X11
#   6 - reboot (Do NOT set initdefault to this)
#
# 设置运行级别为5，也就是图形化方式启动。
id:5:initdefault:

设置系统当前运行 target

# 设置系统当前运行target为multi-user.target
[root@centos7 ~]# systemctl isolate multi-user.target

# 设置系统当前运行target为graphical.target
[root@centos7 ~]# systemctl isolate graphical.target

设置系统开机默认运行 target

# 查看系统开机默认运行target
[root@centos7 ~]# systemctl get-default
graphical.target

# 设置系统开机默认运行target
[root@centos7 ~]# systemctl set-default multi-user.target
# 重启验证

在系统启动时选择其它目标

要在启动时选择其他目标，将 systemd.unit=target.target 参数附加到内核命令行。该配置是临时生效的，经常用于系统启动过程中故障排除。

要使用这种选择其他目标的方法，请执行以下步骤：

1. 启动或重新启动系统。

2. 按任意键中断启动加载器菜单倒计时（Enter除外，它用于执行正常启动）。

3. 将光标移至第一个内核条目，按e编辑当前条目。

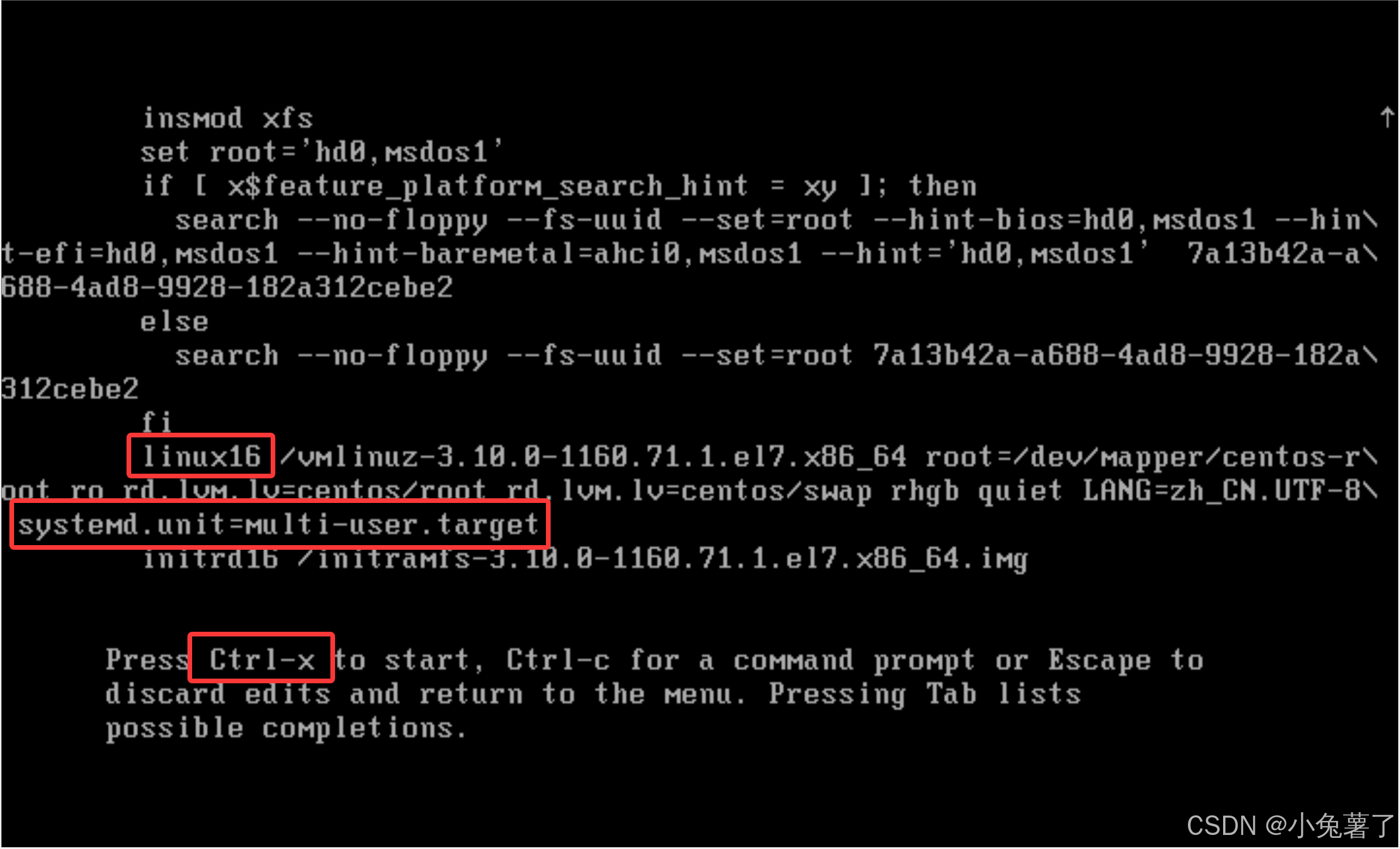

4. 将光标移至以linux16开头的行，末尾附加systemd.unit=target.target。例如，systemd.unit=multi-user.target。按 Ctrl+x 使用这些更改进行启动。



重置 ROOT 密码

以下几种方法可用于设置新的root密码。例如：

• 系统管理员可以使用Live CD启动系统，挂载根文件系统，然后编辑/etc/shadow：
  • 删除root账户密码字段
  • 使用已知密码字段替换root密码字段
• 在CentOS 7之后版本中，可以让initramfs运行的脚本在某些点暂停，以提供root身份的shell，然后在该shell中重置root密码。

方法1：rd.break

1. 重新启动系统。

2. 按任意键（Enter除外）中断启动加载器倒计时。

3. 将光标移至第一个内核条目，按e编辑当前条目。

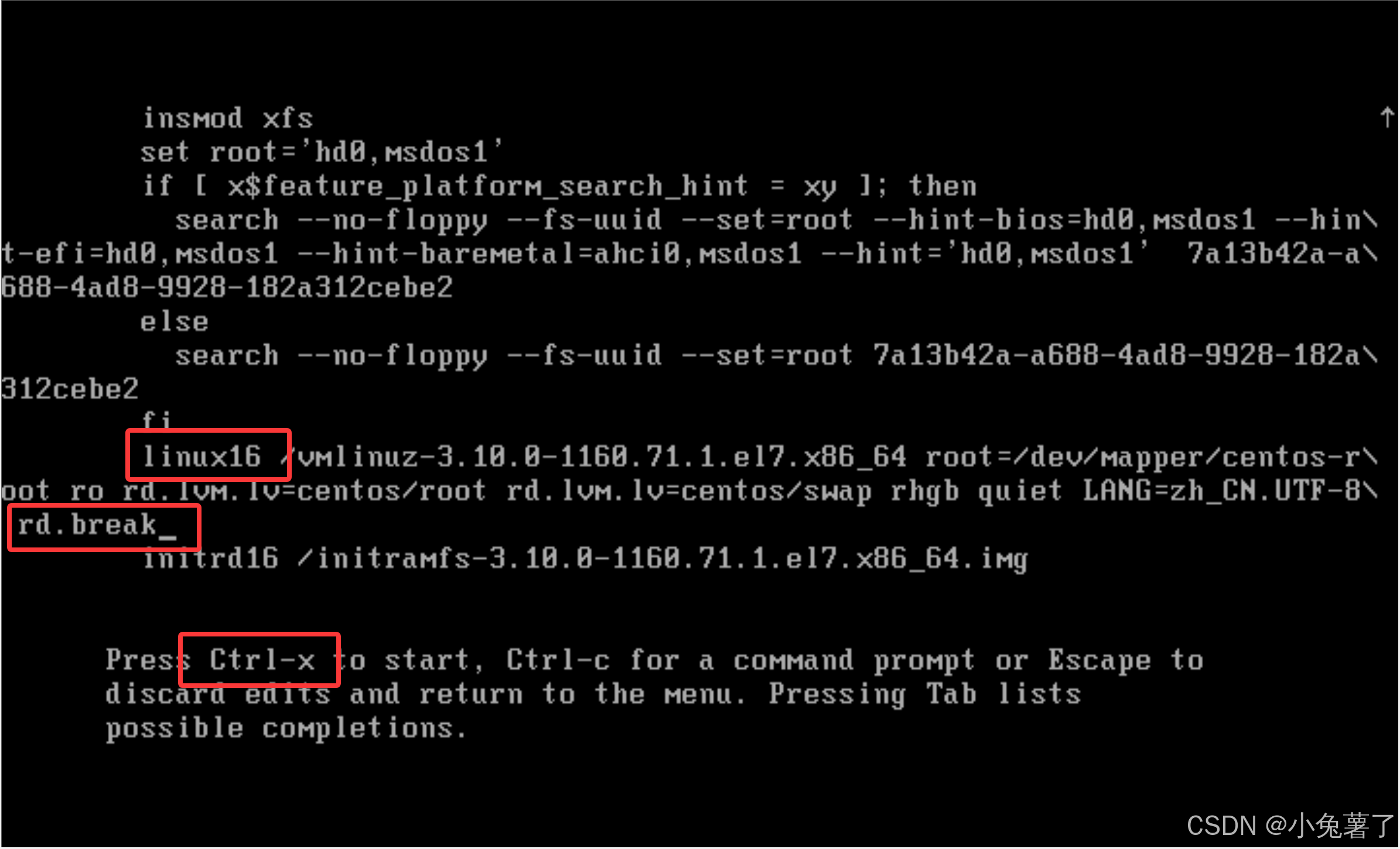

4. 将光标移至以 linux16 开头的行，末尾附加 rd.break。利用该选项，在系统从initramfs向实际系统移交控制权前，系统将会中断。按Ctrl+x进行启动。



5. 此时，系统会显示root shell，且磁盘上的实际根文件系统以只读方式挂载在/sysroot。

   以读/写形式重新挂载/sysroot。

   switch_root:/# mount -o remount,rw /sysroot


6. 切换root位置，把/sysroot做为文件系统树的根。

   switch_root:/# chroot /sysroot


7. 设置新root密码。

   sh-4.2# echo password | passwd --stdin root

   #修改密码的另一种方式。
   [root@centos7 ~ 15:03:02]# echo root:123 |chpasswd



   提示：password 是用户自定义密码，例如设为123.

8. 如果系统开启了 SELinux 功能，则需要确保所有未标记的文件（包括此时的/etc/shadow)在启动过程中都会重新获得标记。

   sh-4.2# touch /.autorelabel


9. 执行以下命令，系统将继续启动。如果系统开启了SELinux功能，还需要执行完整的 SELinux 重新标记，然后再次重新启动。

   sh-4.2# exit
   switch_root:/# exit


10. 登录验证。

方法2：登录root不用密码

1. init=/bin/bash

1. 重新启动系统。

2. 按任意键（Enter除外）中断启动加载器倒计时。

3. 将光标移至第一个内核条目，按e编辑当前条目。

4. 将光标移至以 linux16 开头的行，末尾附加 init=/bin/bash。利用该选项，在系统从initramfs向实际系统移交控制权前，系统将会中断，请开启一个root shell。按Ctrl+x使用这些更改进行启动。

5. 此时系统会显示root shell，且磁盘上的实际根文件系统以只读方式挂载在/。以读/写形式重新挂载/。

   bash-4.2# mount -o remount,rw /


6. 使用以下命令删除root密码，等进入系统后再重新设置root密码。

   sh-4.2# passwd -d root


   此时还可以使用vi编辑器直接编辑/etc/shadow文件，复制已知用户的密码记录替换root密码。

7. 如果系统开启了 SELinux 功能，则需要确保所有未标记的文件（包括此时的/etc/shadow)在启动过程中都会重新获得标记。

   sh-4.2# touch /.autorelabel


8. 执行以下命令，系统将继续启动。如果系统开启了SELinux功能，还需要执行完整的 SELinux 重新标记，然后再次重新启动。

   sh-4.2# exec /usr/lib/systemd/systemd

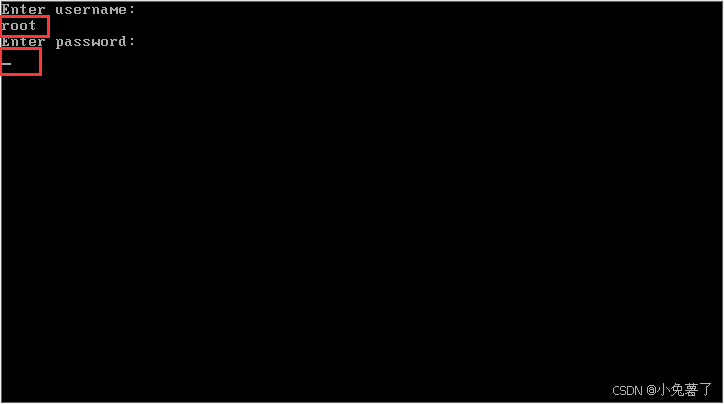

9. 使用root登录，此时不需要密码。

2.

1. 重新启动系统。
2. 按任意键（Enter除外）中断启动加载器倒计时。
3. 将光标移至第一个内核条目，按e编辑当前条目。
4. 将光标移至以 linux16 开头的行，末尾附加 rd.break。按Ctrl+x使用这些更改进行启动。
5. 此时系统会显示root shell，且磁盘上的实际根文件系统以只读方式挂载在/。以读/写形式重新挂载//

bash-4.2# mount -o remount,rw /

6. 进入 vi /sysroot/etc/shadow ，将root用户密码删除 ，只将密码那一部分删除，登录的时候也可以不用密码。

/etc/fstab 引起的系统启动问题

环境准备

# 设置磁盘分区管理方案
[root@centos7 ~]# parted /dev/sdb mklabel msdos

# 创建分区
[root@centos7 ~]# parted /dev/sdb unit MiB mkpart primary 1 10241

# 格式化为xfs文件系统
[root@centos7 ~]# mkfs.xfs /dev/sdb1

# 创建挂载点
[root@centos7 ~]# mkdir /data01

# 设置持久化挂载
[root@centos7 ~]# echo '/dev/sdb1 /data01 xfs defaults 0 0' >> /etc/fstab

# 挂载并验证
[root@centos7 ~]# mount -a
[root@centos7 ~]# df -h /data01
文件系统        容量  已用  可用 已用% 挂载点
/dev/sdb1        10G   33M   10G    1% /data01

故障1：挂载点不存在

环境准备

[root@centos7 ~]# umount /data01
[root@centos7 ~]# rmdir /data01

重启系统验证

# 可以正常进入系统，挂载点会被自动创建
[root@centos7 ~]# df -h /data01
文件系统        容量  已用  可用 已用% 挂载点
/dev/sdb1        10G   33M   10G    1% /data01

故障2：设备名称写错或者找不到设备

环境准备

[root@centos7 ~]# vim /etc/fstab
# 将原先的sdb1修改为sdb2
/dev/sdb2 /data01 xfs defaults 0 0

重启系统验证

1. 启动过程中找不到该设备。

2. 1分30秒超时后，进入emergency模式，进行修复。

   修改为正确的值或者注释该条目，确保系统正常启动。

3. 然后输入exit，继续启动。

故障3：破坏文件系统

环境准备

[root@centos7 ~]# dd if=/dev/zero of=/dev/sdb1 bs=1M count=1

重启系统验证

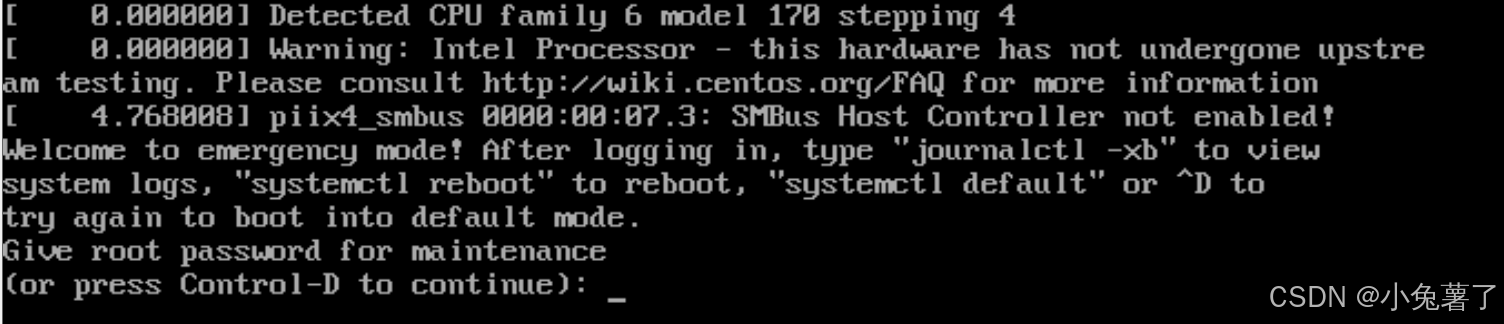

1. 系统启动过程中尝试修复文件系统，修复失败后提示进入 emergency 模式修复。


2. 输入root 密码进入emergency 模式。

   # 执行以下命令修复
   [root@centos7 ~]# xfs_repair /dev/sdb1


   修复完成后，输入 exit 正常启动系统。

grub2 配置

grub2 配置文件

grub2 的主要配置文件如下：

• /boot/grub2，grub2的主要配置文件所在目录，例如grub.cfg、grubenv、user.cfg。

• /etc/grub2.cfg

  • /etc/grub2.cfg 是指向 /boot/grub2/grub.cfg的软连接。

  • 不要直接修改/etc/grub2.cfg文件，该文件由系统自动生成。如果需要自定义这个文件，可以通过修改/etc/grub.d/中脚本和/etc/default/grub文件，然后通过grub2-mkconfig命令生成。

  使用efi启动方式的grub2配置文件是/etc/grub2-efi.cfg。

• /etc/grub.d/，该目录下存放多个数字开头的脚本，按照从小到大的顺序执行。例如00_header会调用/etc/default/grub配置文件来实现最基本的开机界面配置。

• /etc/default/grub，定义grub启动部分变量信息，例如grub启动菜单选择条目的超时时间，内核参数等。

• /boot/grub2/grubenv，设定默认启动条目。

grub 菜单超时时间

[root@centos7 ~ 09:55:28]# vim /etc/default/grub
# 修改GRUB_TIMEOUT为20
GRUB_TIMEOUT=20


# 生效grub2.cfg配置文件
[root@centos7 ~ 09:55:35]# grub2-mkconfig -o /etc/grub2.cfg
Generating grub configuration file ...
Found linux image: /boot/vmlinuz-3.10.0-1160.71.1.el7.x86_64
Found initrd image: /boot/initramfs-3.10.0-1160.71.1.el7.x86_64.img
Found linux image: /boot/vmlinuz-0-rescue-da1ca160d70e42e184fb975cbbb6f3a6
Found initrd image: /boot/initramfs-0-rescue-da1ca160d70e42e184fb975cbbb6f3a6.img
done

Generating grub configuration file ...
done

# 重启
[root@centos7 ~ 09:56:04]# reboot

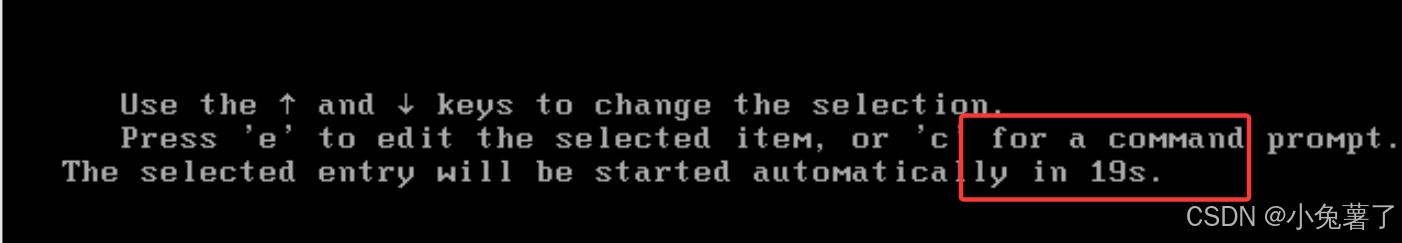

如图所示：修改成功。（太快了没截图到只截图到19）

kernel 启动参数

[root@centos7 ~ 09:59:38]# vim /etc/default/grub
# 修改GRUB_CMDLINE_LINUX，例如在最后添加参数console=ttyS0，导致不显示启动过程
GRUB_CMDLINE_LINUX="rd.lvm.lv=centos/root rd.lvm.lv=centos/swap rhgb quiet console=ttyS0"
# console=ttyS0: 启动过程信息显示到 ttyS0 终端，导致启动过程是tty1上不显示启动消息。
# rhgb：启用图形化启动界面（Red Hat Graphical Boot）。
# quiet：减少启动过程中的日志输出（只显示重要信息）， debug 开启调试模式（显示详细启动日志）

# 生成grub2.cfg配置文件，重启验证
[root@centos7 ~ 10:01:01]# grub2-mkconfig -o /etc/grub2.cfg
Generating grub configuration file ...
Found linux image: /boot/vmlinuz-3.10.0-1160.71.1.el7.x86_64
Found initrd image: /boot/initramfs-3.10.0-1160.71.1.el7.x86_64.img
Found linux image: /boot/vmlinuz-0-rescue-da1ca160d70e42e184fb975cbbb6f3a6
Found initrd image: /boot/initramfs-0-rescue-da1ca160d70e42e184fb975cbbb6f3a6.img
done

[root@centos7 ~ 10:01:43]# reboot

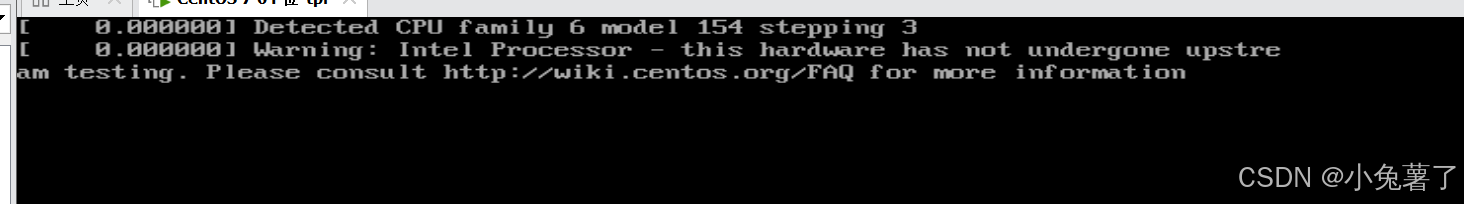

本来应该显示如图所示：

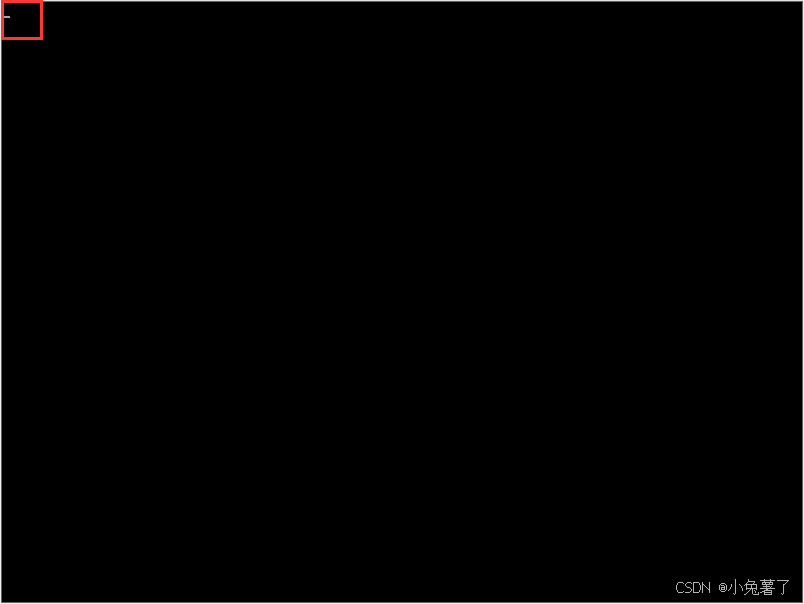

修改后效果如下：

查看内核启动参数

1. 所有内核参数的详细说明可参考 Linux 内核文档，CentOS 7 中可通过安装 kernel-doc 包获取：

   yum install kernel-doc -y


   文档路径：/usr/share/doc/kernel-doc-<版本>/Documentation/admin-guide/kernel-parameters.txt
   查看方式：

   less /usr/share/doc/kernel-doc-3.10.0/Documentation/admin-guide/kernel-parameters.txt


   （注意替换 <版本> 为实际内核版本，可通过 uname -r 查看）

2. 常用参数说明
   除了 rhgb 和 quiet，常见参数包括：

   • ro：只读挂载根文件系统（启动后由系统自动切换为读写）
   • rw：直接以读写方式挂载根文件系统
   • root=：指定根文件系统的设备（如 root=/dev/sda1）
   • crashkernel=auto：预留内存用于内核崩溃时的转储
   • net.ifnames=0：禁用网络接口的 “一致性命名规则”（如ens33），强制使用传统命名（如eth0），便于脚本或传统工具兼容。
   • biosdevname=0：配合net.ifnames=0使用，彻底禁用基于 BIOS 的设备命名规则。

grub 菜单加密

# 查看/etc/grub.d/01_users脚本
[root@centos7 ~]# cat /etc/grub.d/01_users
#!/bin/sh -e
cat << EOF
if [ -f \${prefix}/user.cfg ]; then
  source \${prefix}/user.cfg
  if [ -n "\${GRUB2_PASSWORD}" ]; then
    set superusers="root"
    export superusers
    password_pbkdf2 root \${GRUB2_PASSWORD}
  fi
fi
EOF

#进入修改
[root@centos7 ~ 10:40:23]# vim /etc/grub.d/01_users
#将root改为gcf
set superusers="gcf"

    password_pbkdf2 gcf  \${GRUB2_PASSWORD}

# 生成grub2密码
[root@centos7 ~ 10:42:52]# grub2-mkpasswd-pbkdf2
输入口令：1234
Reenter password:1234
PBKDF2 hash of your password is grub.pbkdf2.sha512.10000.2BD4BEF4D93D69DF2A73B7D9F75FE674ED01D6CC55CED48619DA620A482775E4720B5159F49A94653BB47056C0F920DD03CD89784EF2C981F80004E828C7A053.E093F68E812A9AF3B087CA97C894FADE2A6E2C53279DFD67F7E1F74A1D9860ECEE9193CD15431FF3C2D13B11237F6C68D782202D6CF3AB6F6F0B6A4D56F3552D


# 创建文件
[root@centos7 ~ 10:43:12]# vim /boot/grub2/user.cfg
GRUB2_PASSWORD=grub.pbkdf2.sha512.10000.2BD4BEF4D93D69DF2A73B7D9F75FE674ED01D6CC55CED48619DA620A482775E4720B5159F49A94653BB47056C0F920DD03CD89784EF2C981F80004E828C7A053.E093F68E812A9AF3B087CA97C894FADE2A6E2C53279DFD67F7E1F74A1D9860ECEE9193CD15431FF3C2D13B11237F6C68D782202D6CF3AB6F6F0B6A4D56F3552D

#或者也可以这样写进去。
[root@centos7 ~ 10:34:30]# echo GRUB2_PASSWORD=grub.pbkdf2.sha512.10000.2BD4BEF4D93D69DF2A73B7D9F75FE674ED01D6CC55CED48619DA620A482775E4720B5159F49A94653BB47056C0F920DD03CD89784EF2C981F80004E828C7A053.E093F68E812A9AF3B087CA97C894FADE2A6E2C53279DFD67F7E1F74A1D9860ECEE9193CD15431FF3C2D13B11237F6C68D782202D6CF3AB6F6F0B6A4D56F3552D > user.cfg

#验证
[root@centos7 ~ 10:46:25]# cat /boot/grub2/user.cfg
GRUB2_PASSWORD=grub.pbkdf2.sha512.10000.2BD4BEF4D93D69DF2A73B7D9F75FE674ED01D6CC55CED48619DA620A482775E4720B5159F49A94653BB47056C0F920DD03CD89784EF2C981F80004E828C7A053.E093F68E812A9AF3B087CA97C894FADE2A6E2C53279DFD67F7E1F74A1D9860ECEE9193CD15431FF3C2D13B11237F6C68D782202D6CF3AB6F6F0B6A4D56F3552D

# 生成grub2.cfg配置文件，重启验证
[root@centos7  10:38:41]# grub2-mkconfig -o /etc/grub2.cfg

[root@centos7 ~ 10:45:35]# reboot

效果如下：

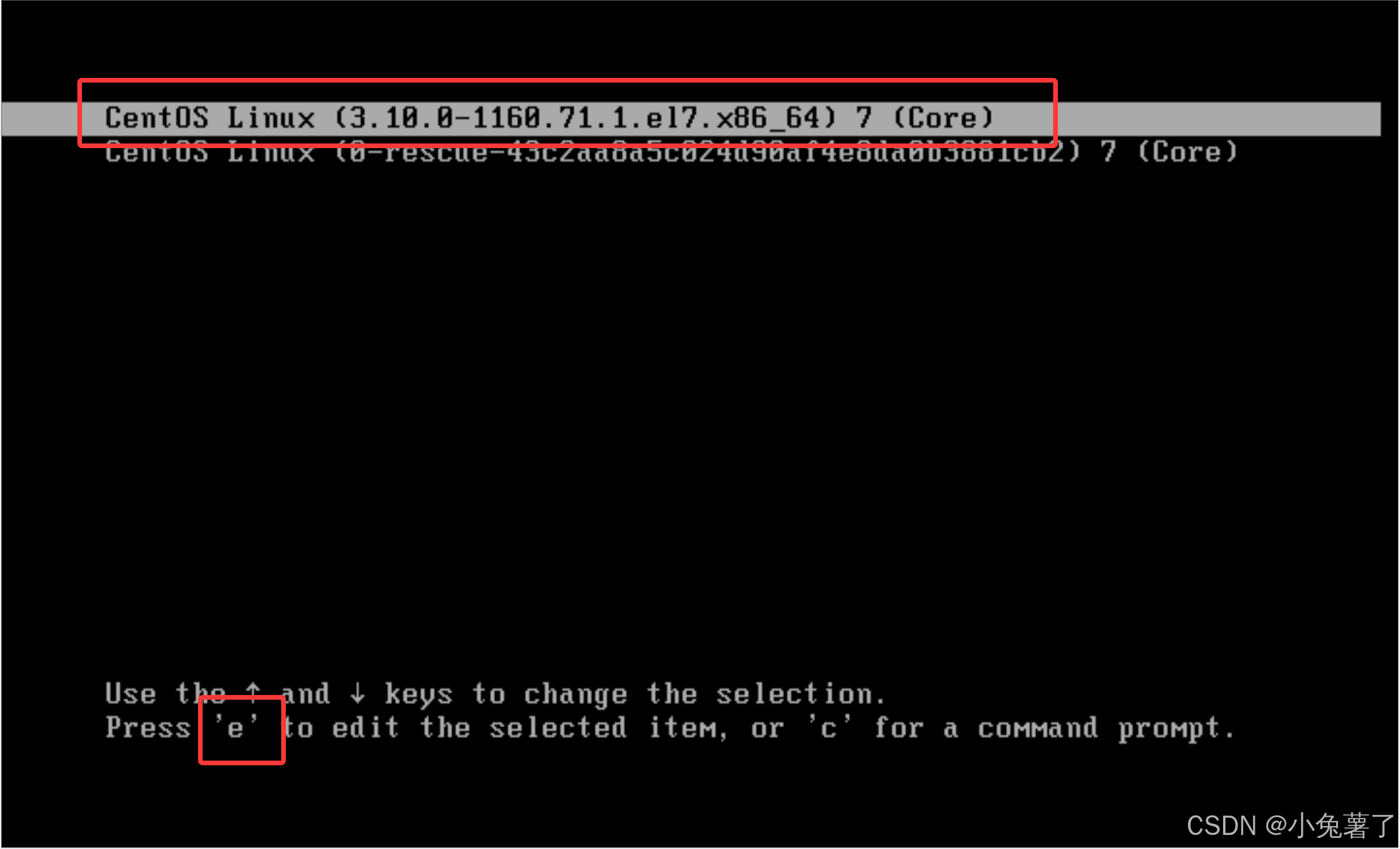

1. 启动菜单界面，按e编辑。

2. 输入用户名gcf，密码1234。


3. 弹出如下菜单，可以编辑了。


思考：如何解除 grub 菜单加密？

默认启动条目

# 查看启动条目有哪些
[root@centos7 ~]# # grep -o "^menu.*CentOS L.*Core)'" /etc/grub2.cfg
menuentry 'CentOS Linux (3.10.0-1160.71.1.el7.x86_64) 7 (Core)'
menuentry 'CentOS Linux (0-rescue-43c2aa8a5c024d90af4e8da0b3881cb2) 7 (Core)'

# 修改默认启动条目
[root@centos7 ~]# vim /boot/grub2/grubenv
# 修改saved_entry为相应条目
saved_entry=CentOS Linux (0-rescue-43c2aa8a5c024d90af4e8da0b3881cb2) 7 (Core)
......

# 生成grub2.cfg配置文件，重启验证
[root@centos7 ~]# grub2-mkconfig -o /etc/grub2.cfg
[root@centos7 ~]# reboot

grub2 故障处理

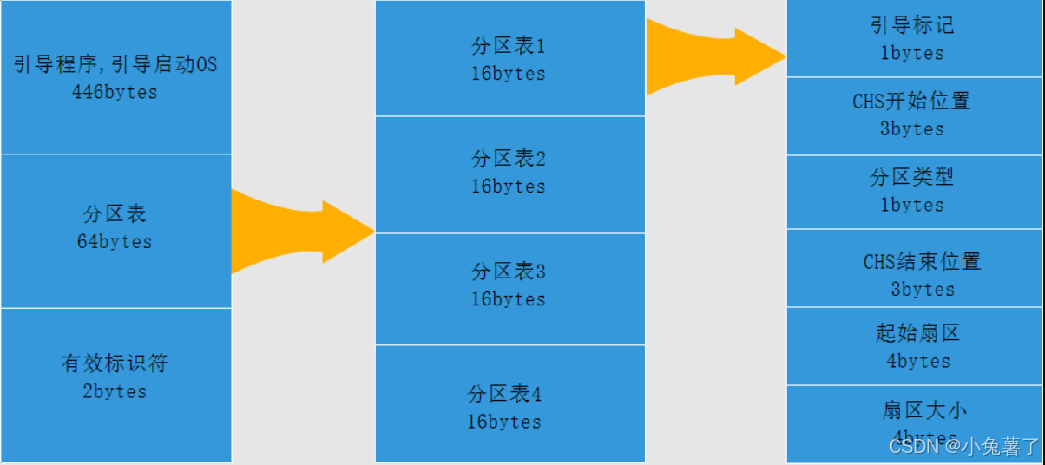

MBR 组成回顾

主引导扇区由三个部分组成：

• 引导程序（占446个字节），硬盘启动时将系统控制权转给分区表中的某个操作系统。
• 磁盘分区表项（DPT，Disk Partition Table)，由四个分区表项构成（每个16个字节）。
• 结束标志（占2个字节），其值为AA55（十六进制）。

故障1：grub 引导程序故障

环境准备

#这里count=446 是因为引导程序时446字节。
[root@centos7 ~]# dd if=/dev/zero of=/dev/sda bs=1 count=446

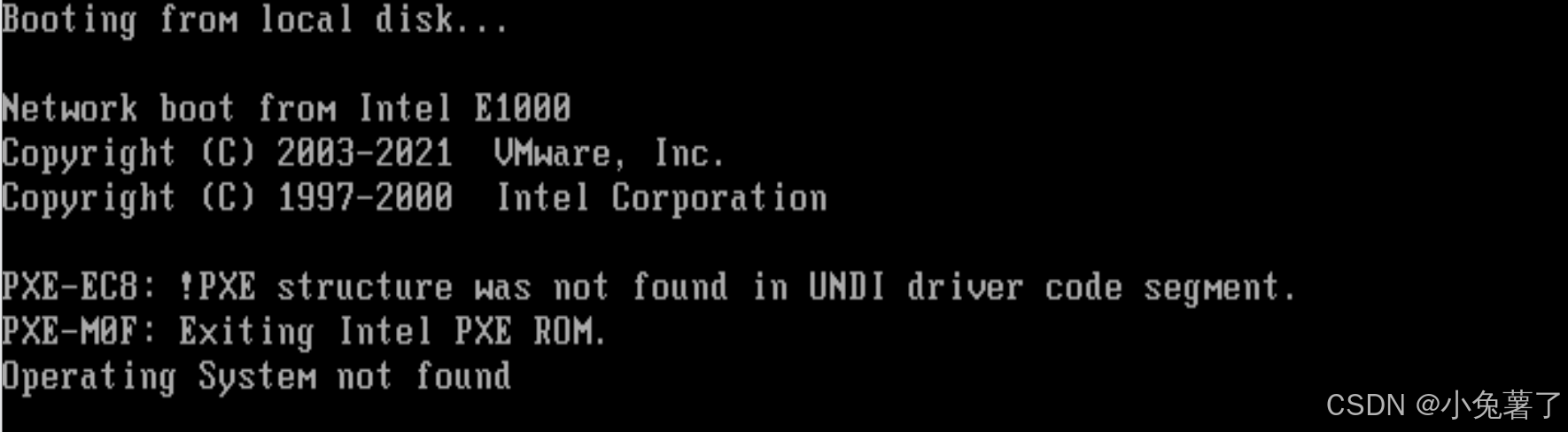

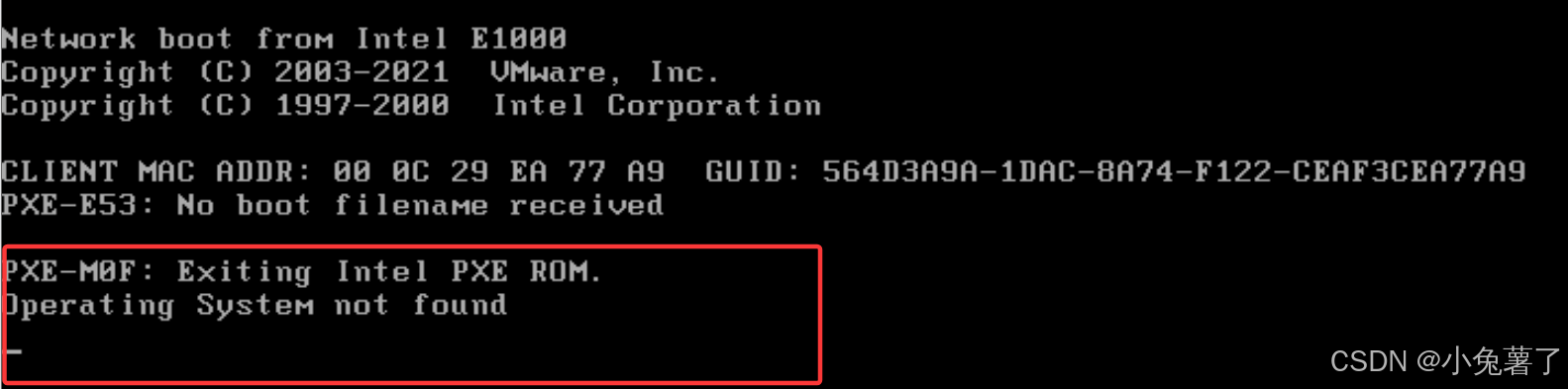

**效果如下：**系统无法从硬盘启动，则会尝试使用其他设备启动。

**解决思路：**使用光盘启动，并重新安装引导程序。

解决过程：

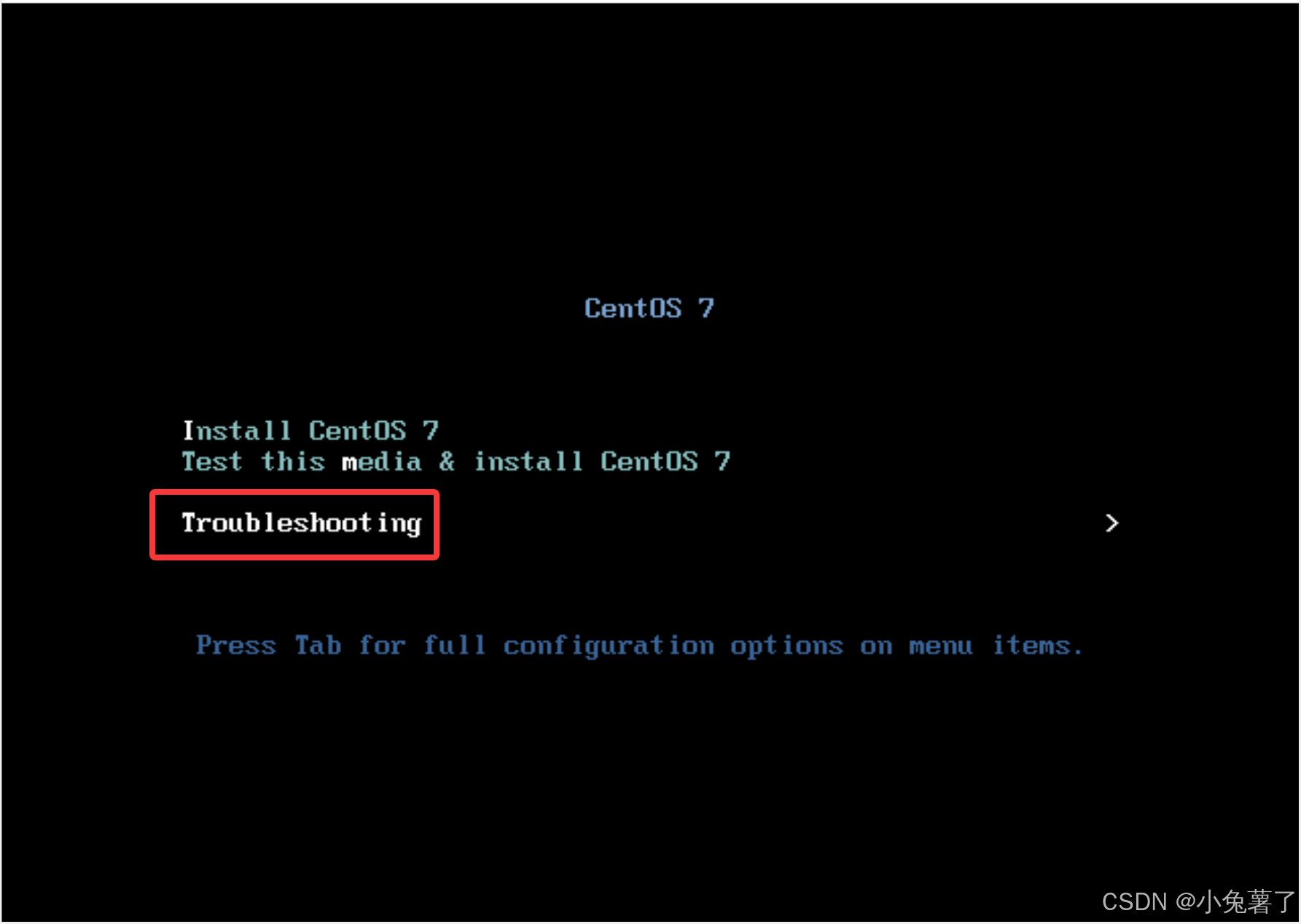

1. 开机从光盘启动，并选择Troubleshooting。

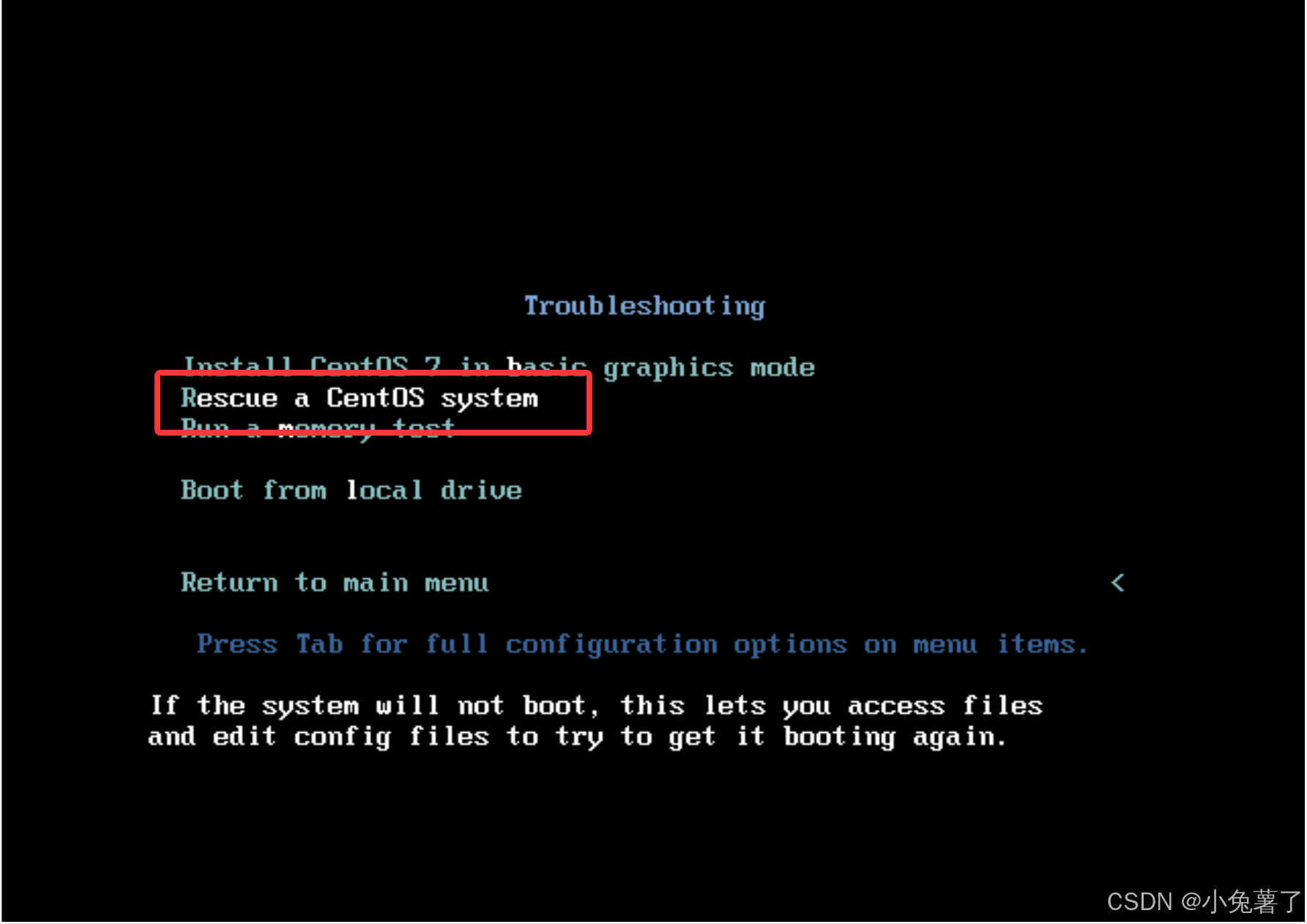

2. 选择Rescue a CentOS system

3. 稍等片刻，进入选择界面，选择 1。搜索到系统后，提示系统已经挂载在/mnt/sysimage，按回车继续。


4. 切换root目录，并确保root文件系统是读写挂载。

   sh-4.2# chroot /mnt/sysimage
   bash-4.2# mount | grep root
   /dev/mapper/centos-root on / type xfs (rw,relatime,seclabel,attr2,inode64,noquota )

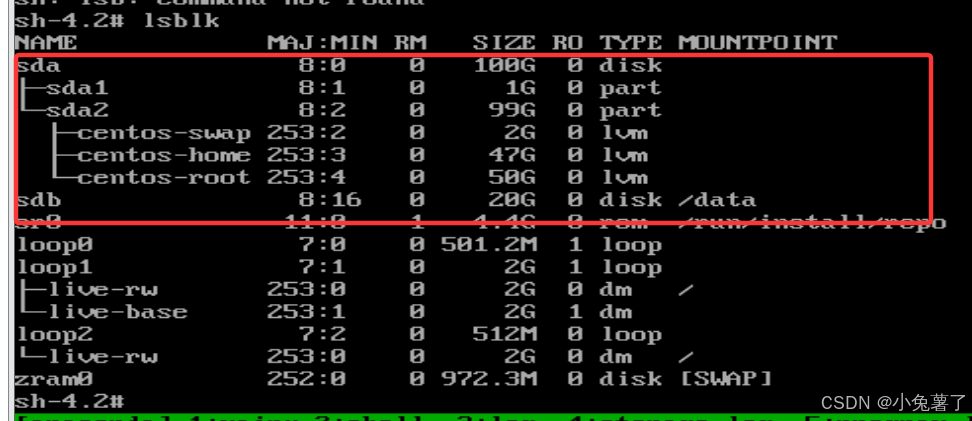

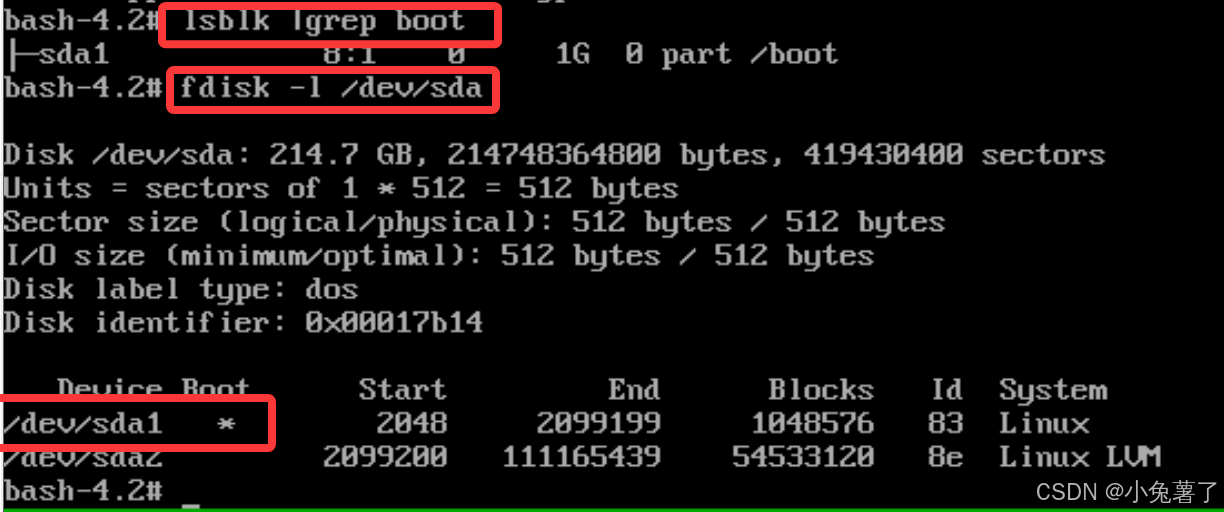

5. 确认系统启动分区所在磁盘。

6. 安装引导程序。

   bash-4.2# grub2-install /dev/sda
   Installing for i386-pc platform.
   Installation finished. No error reported.


7. 输入 exit 两次重启系统：第一次exit，退出chroot环境；第二次exit，退出系统。

   bash-4.2# exit
   sh-4.2# exit





故障2：引导文件丢失

环境准备

[root@centos7 ~]# mv /boot/vmlinuz-3.10.0-1160.71.1.el7.x86_64{,.ori}
[root@centos7 ~]# reboot

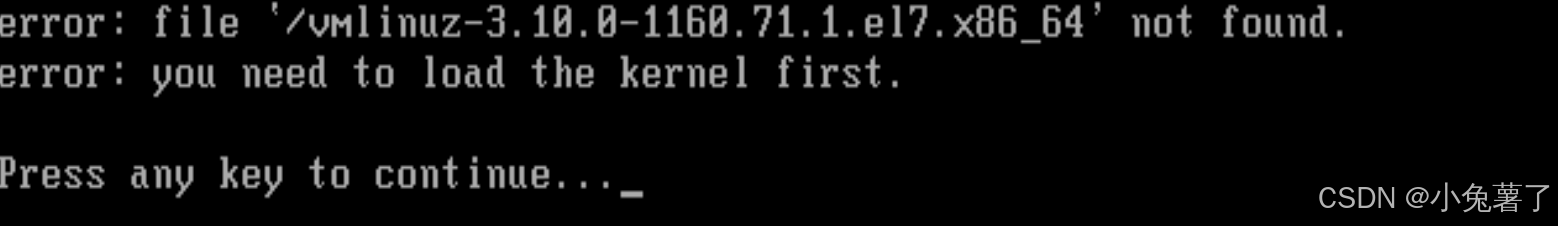

**效果如下：**系统无法启动，提示/vmlinuz-4.18.0-553.el8_10.x86_64文件找不到。

**解决思路：**使用光盘启动，并从起位置恢复相应文件。

解决过程：

1. 参考 **<< grub 引导程序故障 >>**处理流程，获取root权限shell。

2. 恢复文件。（从其他系统复制过来，从rpm包提取等）

3. 输入 exit 两次继续启动系统。

故障处理总结

通过光盘启动的目的是将硬盘上的系统挂载到内存中，并进行修复。

我们也可以通过U盘启动盘启动或者将故障磁盘拔下来挂载到其他系统。

思考

如何避免别人获得磁盘后，读取磁盘中数据？

答案：对硬盘加密。

效果：

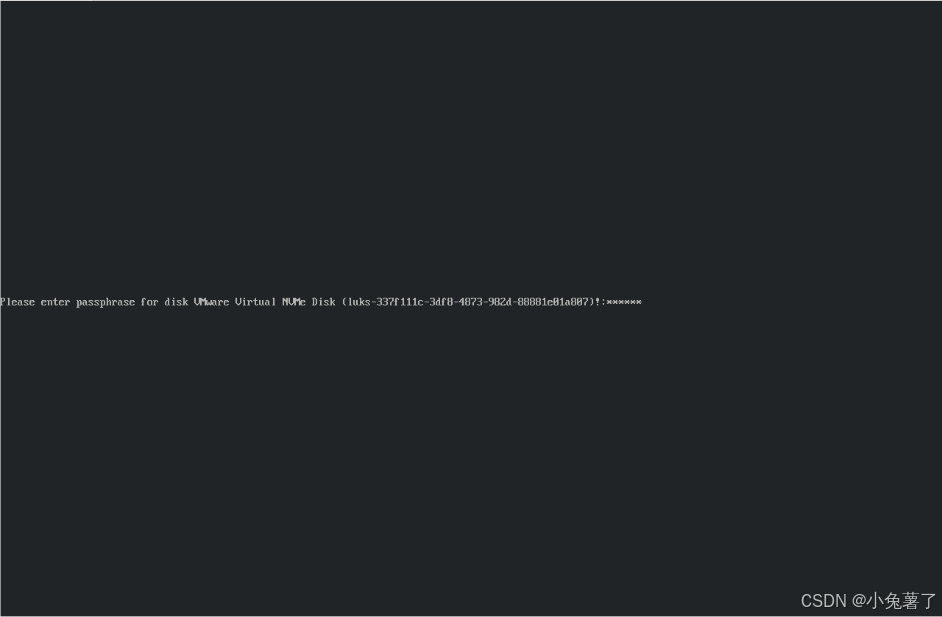

1. 系统启动的时候，必须输入密码才能读取，硬盘中数据。

2. 修复磁盘的时候，同样需要输入密码。


   **提示：**该加密操作不会加密grub2系统选择菜单，也就是/boot目录中数据。

补充：

1.分区表丢失了怎么恢复。

模拟故障

dd if=/dev/zero of=/dev/sda bs=1 count=512

备份分区表，将备份的文件拷贝到其他硬盘中，否则硬盘分区表丢失，将无法读取该备份。
dd if=/dev/sda of=/root/mbr.bak bs=1 count=512
备份完成后，传送到windows系统。

解决过程（虚拟硬盘）：

1. 给server（正常的Linux同）添加一块硬盘

   #添加一块硬盘sdb
   [root@server ~ 15:44:06]# lsblk
   NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
   sda               8:0    0  100G  0 disk
   ├─sda1            8:1    0    1G  0 part /boot
   └─sda2            8:2    0   99G  0 part
     ├─centos-root 253:0    0   50G  0 lvm  /
     ├─centos-swap 253:1    0    2G  0 lvm  [SWAP]
     └─centos-home 253:2    0   47G  0 lvm  /home
   sdb               8:16   0   20G  0 disk
   sr0              11:0    1  4.4G  0 rom  /run/media/root/CentOS 7 x86_64

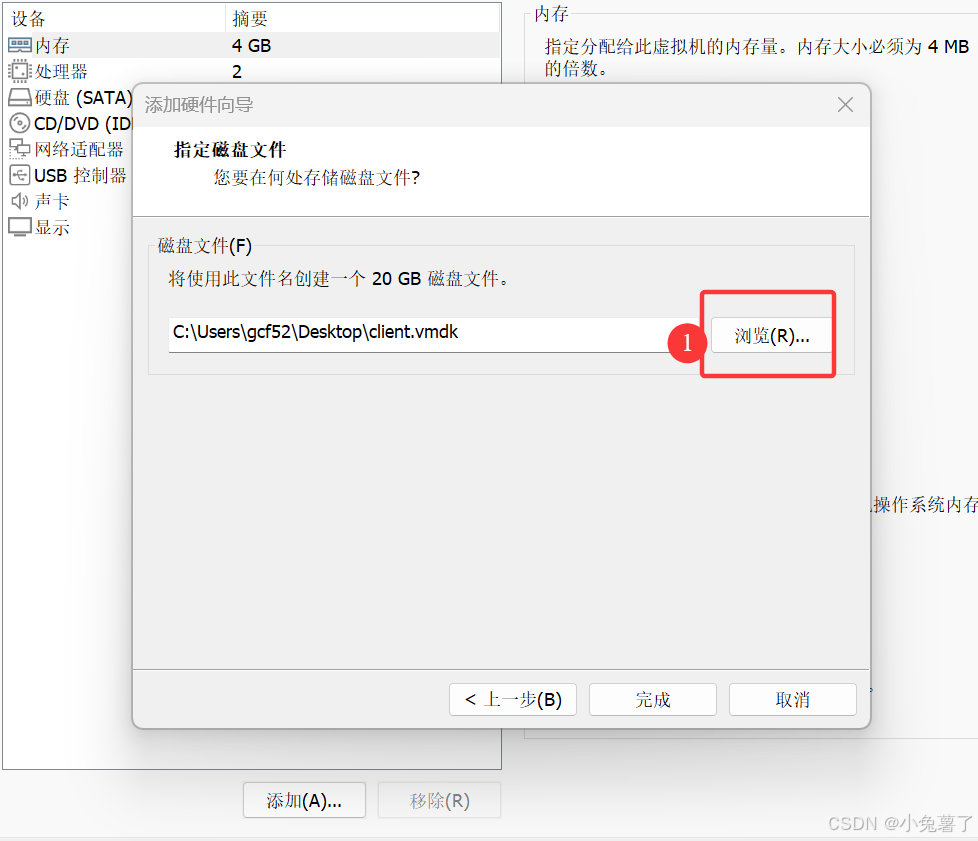

   #注意这个磁盘在添加时放在桌面，因为后面加给client时需要用到，就放在桌面比较明显。


2. 格式化为xfs文件系统，挂载到/data，将备份的mbr.bak复制到/data目录

#格式化。
[root@server ~ 15:45:20]# mkfs.xfs /dev/sdb
meta-data=/dev/sdb               isize=512    agcount=4, agsize=1310720 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0, sparse=0
data     =                       bsize=4096   blocks=5242880, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal log           bsize=4096   blocks=2560, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

#创建挂载点/data，并挂载。
[root@server ~ 15:46:11]# mkdir /data
[root@server ~ 15:46:25]# mount  /dev/sdb /data/

#备份数据。
[root@server ~ 15:47:54]# dd if=/dev/sda of=/root/mbr.bak bs=1 count=512
记录了512+0 的读入
记录了512+0 的写出
512字节(512 B)已复制，0.00138247 秒，370 kB/秒

#将备份的数据复制到/data（本质是复制到硬盘/sdb中）。
[root@server ~ 15:48:45]# cp /root/mbr.bak /data
[root@server ~ 15:49:13]# ls /data/
mbr.bak

3. 从server虚拟机中移除该硬盘，并添加给故障虚拟机

#卸载。
[root@server ~ 15:49:17]# umount /data

4. 利用光盘启动修复

<

5. 挂载新的硬盘到/data

#挂载
[root@centos7 ~ 15:53:23]# mount /dev/sdb /data/
[root@centos7 ~ 15:57:15]# ls /data
mbr.bak

注意：这时候用lsblk命令去查看时，sda下面没有任何东西。

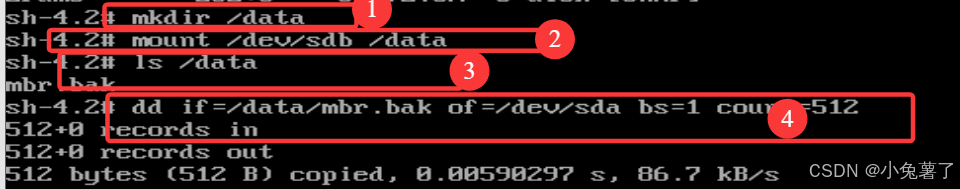

如图所示：进行挂载，写入数据。

6. 将数据写入到/sda中。

 [root@centos7 ~ 15:57:51]# dd if=/data/mbr.bak of=/dev/sda
记录了1+0 的读入
记录了1+0 的写出
512字节(512 B)已复制，0.00127101 秒，403 kB/秒

7. lsblk查看分区表，并重启系统测试。

[root@centos7 ~ 15:58:31]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0  100G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   99G  0 part
  ├─centos-root 253:0    0   50G  0 lvm  /
  ├─centos-swap 253:1    0    2G  0 lvm  [SWAP]
  └─centos-home 253:2    0   47G  0 lvm  /home
sdb               8:16   0   20G  0 disk /data
sr0              11:0    1  4.4G  0 rom  /run/media/root/CentOS 7 x86_64

==注意：这里当时有个错误，count=512 写成了446， 这会导致将磁盘挂入client端后，用lsblk去查看时sda下面就会出现分区表。

解决过程(u盘）：

1. 将mbr.bak复制到xfs文件系统的u盘中
2. 将u关联给故障的虚拟机
3. 利用光盘启动修复
4. 挂载u盘到/data
5. dd if=/data/mbr.bak of=/dev/sda
6. lsblk查看分区表，并重启系统测试。

2.如何手动加密数据盘？

假设需要加密的块设备为sdb。

步骤如下：

1. LUKS 依赖 cryptsetup 工具，安装命令：

#添加一块硬盘sdb
[root@centos7 ~ 11:13:44]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0  100G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   99G  0 part
  ├─centos-root 253:0    0   50G  0 lvm  /
  ├─centos-swap 253:1    0    2G  0 lvm  [SWAP]
  └─centos-home 253:2    0   47G  0 lvm  /home
sdb               8:16   0   20G  0 disk
sr0              11:0    1  4.4G  0 rom

#下载依赖工具
[root@centos7 ~ 11:13:52]# yum install -y cryptsetup

2. 初始化 LUKS 加密分区：对目标分区（如 /dev/sdb）进行 LUKS 初始化，设置加密密钥（密码）：

[root@centos7 ~ 11:16:13]# cryptsetup luksFormat /dev/sdb

WARNING!
========
这将覆盖 /dev/sdb 上的数据，该动作不可取消。

Are you sure? (Type uppercase yes): YES#这里必须是大写的。
输入 /dev/sdb 的口令：`gcf520620`#这里密码也不可简单或是少于八位不然会报错。
确认密码：`gcf520620`

• 执行后会提示警告（“WARNING! This will overwrite data on /dev/sdb1 irrevocably.”），输入 YES 确认。
• 随后设置加密密码（建议复杂度高，至少 8 位，包含大小写、数字和特殊字符）。

注意：此操作会清除分区原有数据，需提前备份！

3. 打开（映射）加密分区：初始化后，需将加密分区映射到一个临时设备（如 crypt_disk），才能进行格式化和挂载：

#当不映射时直接挂载，会显示不成功因为不识别。
[root@centos7 ~ 11:16:40]# mkdir /data
[root@centos7 ~ 11:17:18]# mount /dev/sdb /data
mount: 未知的文件系统类型“crypto_LUKS”

#注意这里的crypt——disk 意思是起一个别名叫做这个，可以是任意的比如abc，....
[root@centos7 ~ 11:17:53]# cryptsetup open /dev/sdb crypt_disk
输入 /dev/sdb 的口令：`gcf520620`

#此时查看，发现sdb下面出现了crypt_disk。
[root@centos7 ~ 11:18:26]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE  MOUNTPOINT
sda               8:0    0  100G  0 disk
├─sda1            8:1    0    1G  0 part  /boot
└─sda2            8:2    0   99G  0 part
  ├─centos-root 253:0    0   50G  0 lvm   /
  ├─centos-swap 253:1    0    2G  0 lvm   [SWAP]
  └─centos-home 253:2    0   47G  0 lvm   /home
sdb               8:16   0   20G  0 disk
└─crypt_disk    253:3    0   20G  0 crypt
sr0              11:0    1  4.4G  0 rom

• 输入步骤 2 中设置的密码，验证通过后，会生成映射设备 /dev/mapper/crypt_disk。

4. 格式化映射设备：对映射后的设备格式化文件系统（如 ext4 或 xfs）：

# 对/dev/mapper/crypt_disk进行格式化，前面的/dev/mapper是生成时固定的，好多都是在它下面。
[root@centos7 ~ 11:19:27]# mkfs.xfs /dev/mapper/crypt_disk
  # 或 mkfs.ext4 /dev/mapper/crypt_disk

5. 挂载加密分区

[root@centos7 ~ 11:20:08]# lsblk /dev/mapper/crypt_disk
NAME       MAJ:MIN RM SIZE RO TYPE  MOUNTPOINT
crypt_disk 253:3    0  20G  0 crypt /data

#此时即可像使用普通分区一样在 /data 目录读写数据。
[root@centos7 ~ 11:20:22]# cp /etc/host* /data
[root@centos7 ~ 11:21:24]# ls /data
host.conf  hostname  hosts  hosts.allow  hosts.deny

6. 卸载与关闭加密分区

[root@centos7 ~ 11:21:28]# umount /data
[root@centos7 ~ 11:26:03]# cryptsetup close crypt_disk
 # 关闭映射，加密分区恢复不可访问状态

 #这时候lsblk去查看时，sdb下面也不会显示 crypt_disk。
 [root@centos7 ~ 11:26:33]# lsblk
NAME            MAJ:MIN RM  SIZE RO TYPE MOUNTPOINT
sda               8:0    0  100G  0 disk
├─sda1            8:1    0    1G  0 part /boot
└─sda2            8:2    0   99G  0 part
  ├─centos-root 253:0    0   50G  0 lvm  /
  ├─centos-swap 253:1    0    2G  0 lvm  [SWAP]
  └─centos-home 253:2    0   47G  0 lvm  /home
sdb               8:16   0   20G  0 disk
sr0              11:0    1  4.4G  0 rom

7. 开机自动挂载加密分区（可选）

若需开机自动挂载，需配置 /etc/crypttab 和 /etc/fstab：

7.1 获取 LUKS 分区的 UUID

# 记录 UUID 字段（如 "UUID=xxxx-xxxx-xxxx"）
[root@centos7 ~ 11:27:32]# blkid /dev/sdb
/dev/sdb: UUID="eb6940ec-0b56-4ea6-a386-b65f9da9c625" TYPE="crypto_LUKS"

7.2 编辑 /etc/crypttab，添加映射信息：

#这里也可以用'>' 因为害怕里面有内容，所以用'>>'
[root@centos7 ~ 11:27:49]# echo "crypt_disk UUID=eb6940ec-0b56-4ea6-a386-b65f9da9c625  none luks" >> /etc/crypttab

#查看验证
[root@centos7 ~ 11:28:42]# cat /etc/crypttab
crypt_disk UUID=eb6940ec-0b56-4ea6-a386-b65f9da9c625  none luks

格式：[映射名] [加密分区UUID] [密钥文件路径，none表示手动输入密码] [luks]

7.3 编辑 /etc/fstab，添加自动挂载信息：

[root@centos7 ~ 11:28:46]# echo "/dev/mapper/crypt_disk /data xfs defaults 0 0" >> /etc/fstab

#查看验证
[root@centos7 ~ 11:29:46]# tail  /etc/fstab -n 3
/dev/mapper/centos-home /home                   xfs     defaults        0 0
/dev/mapper/centos-swap swap                    swap    defaults        0 0
/dev/mapper/crypt_disk /data xfs defaults 0 0 #在这里

若希望自动输入密码（无需手动交互），可将密码存入密钥文件（如 /root/luks_key），并在 /etc/crypttab 中指定该文件路径（需设置文件权限为 600）。

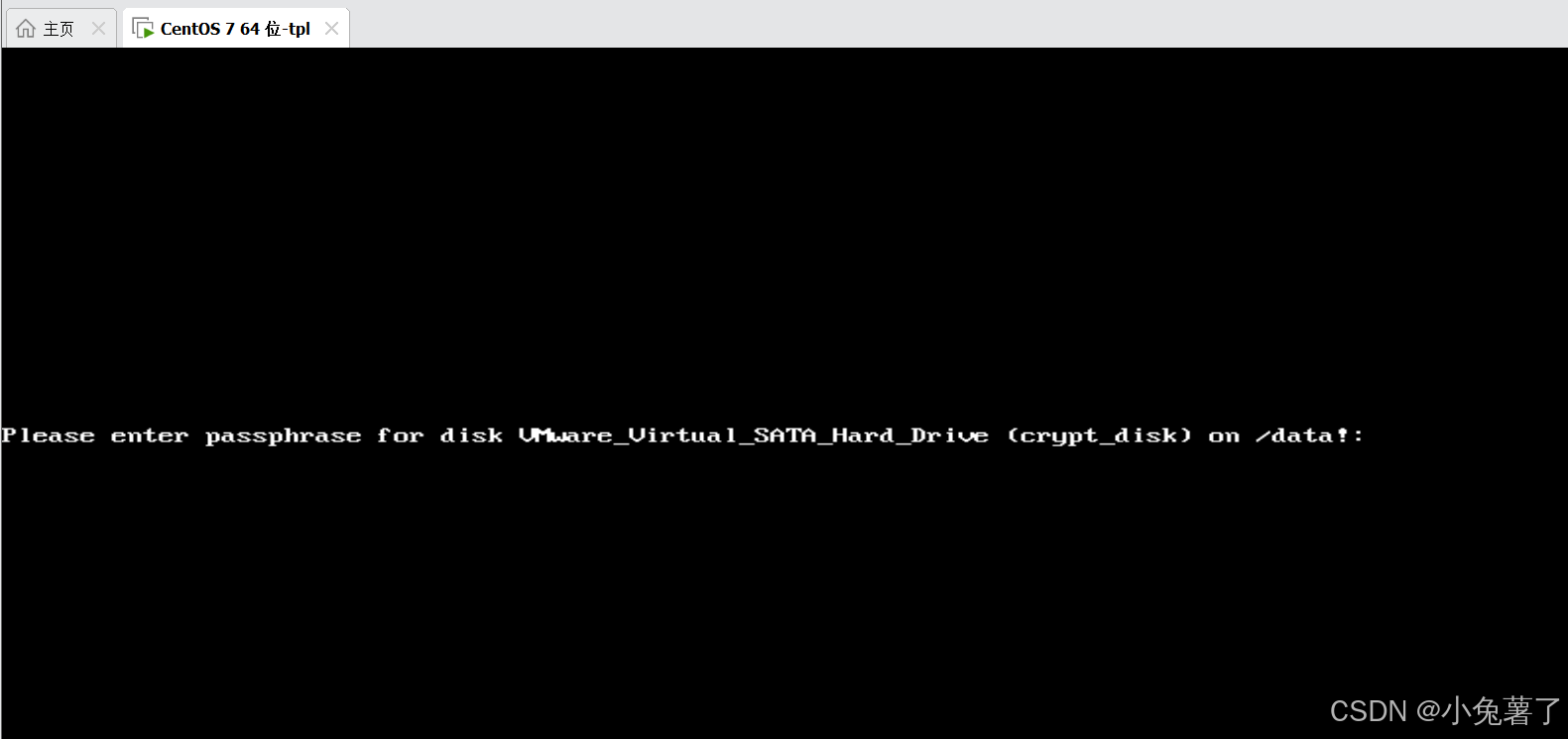

8. 重启验证，进入时会显示如下，输入密码即可进入虚拟机。
