实验7.网络安全产品及管理之VLAN聚合

实验目的

1 理解VLAN聚合技术；

2 掌握VLAN聚合配置方法。

实验原理

VLAN聚合(VLAN Aggregation)技术允许网络管理员将一个IP网段用于多个VLAN。

在VLAN聚合中，有两种类型的VLAN：

1）Super-VLAN：类似“父VLAN”的概念，用户创建Super-VLAN后，需将Sub-VLAN关联到该Super-VLAN中。Super-VLAN并不包含任何物理接口，它只用于将Sub-VLAN进行聚合，并且提供对应的三层接口(VLANIF)。

2）Sub-VLAN：必须被关联到对应的Super-VLAN，也就是被Super-VLAN聚合，因此Sub-VLAN类似“子VLAN”的概念。Sub-VLAN中可以添加物理接口，但是不能创建Sub-VLAN对应的VLANIF。同一个Super-VLAN内的Sub-VLAN之间彼此依然二层隔离，但是这些Sub-VLAN共用Super-VLAN的VLANIF，也就是说，所有Sub-VLAN内的主机使用相同的IP网段，并且这些主机都可以将缺省网关设置为Super-VLAN的VLANIF。

实验环境

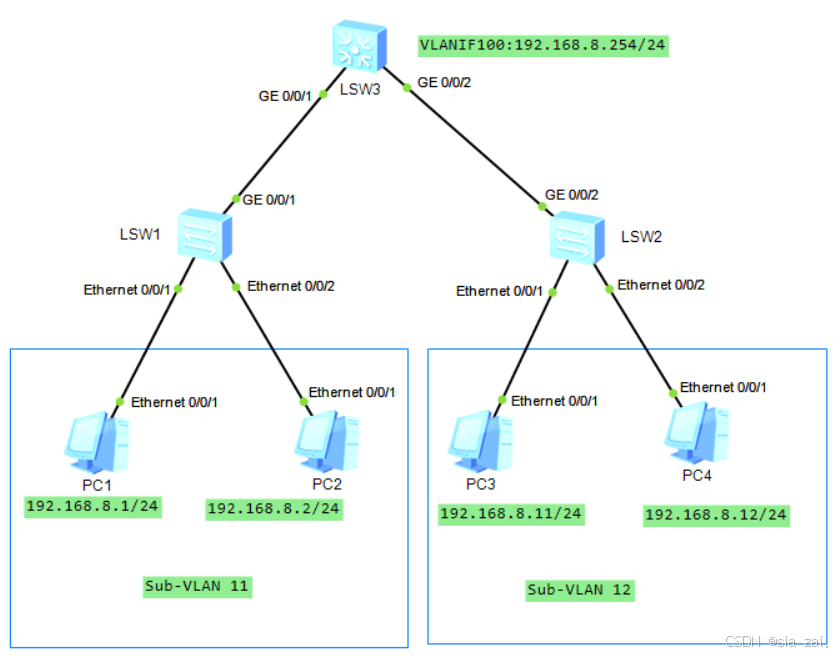

拓扑图：

实验编址：

终端	IP地址	子网掩码
PC1	192.168.8.1	255.255.255.0
PC2	192.168.8.2	255.255.255.0
PC3	192.168.8.11	255.255.255.0
PC4	192.168.8.12	255.255.255.0

实验步骤

1.LSW1的配置

[LSW1]vlan 11

[LSW1-vlan11]quit

[LSW1]interface Ethernet0/0/1

[LSW1-Ethernet0/0/1]port link-type access

[LSW1-Ethernet0/0/1]port default vlan 11

[LSW1-Ethernet0/0/1]quit

[LSW1]interface Ethernet0/0/2

[LSW1-Ethernet0/0/2]port link-type access

[LSW1-Ethernet0/0/2]port default vlan 11

[LSW1-Ethernet0/0/2]quit

[LSW1]interface GigabitEthernet 0/0/1

[LSW1-GigabitEthernet0/0/1]port link-type trunk

[LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 11

[LSW1-GigabitEthernet0/0/1]quit

2.LSW2的配置

[LSW2]vlan 12

[LSW2-vlan12]quit

[LSW2]interface Ethernet0/0/1

[LSW2-Ethernet0/0/1]port link-type access

[LSW2-Ethernet0/0/1]port default vlan 12

[LSW2-Ethernet0/0/1]quit

[LSW2]interface Ethernet0/0/2

[LSW2-Ethernet0/0/2]port link-type access

[LSW2-Ethernet0/0/2]port default vlan 12

[LSW2-Ethernet0/0/2]quit

[LSW2]interface GigabitEthernet 0/0/2

[LSW2-GigabitEthernet0/0/2]port link-type trunk

[LSW2-GigabitEthernet0/0/2]port trunk allow-pass vlan 12

[LSW2-GigabitEthernet0/0/2]quit

[LSW2]

3.LSW3的配置

[LSW3]vlan batch 11 12

[LSW3]vlan 100

[LSW3-vlan100]aggregate-vlan

[LSW3-vlan100]access-vlan 11 12

[LSW3-vlan100]quit

[LSW3]interface Vlanif 100

[LSW3-Vlanif100]ip address 192.168.8.254 24

[LSW3-Vlanif100]quit

[LSW3]interface GigabitEthernet 0/0/1

[LSW3-GigabitEthernet0/0/1]port link-type trunk

[LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 11

[LSW3-GigabitEthernet0/0/1]quit

[LSW3]interface GigabitEthernet 0/0/2

[LSW3-GigabitEthernet0/0/2]port link-type trunk

[LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 12

[LSW3-GigabitEthernet0/0/2]quit

[LSW3]

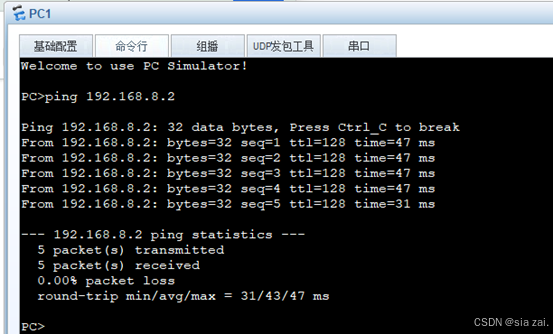

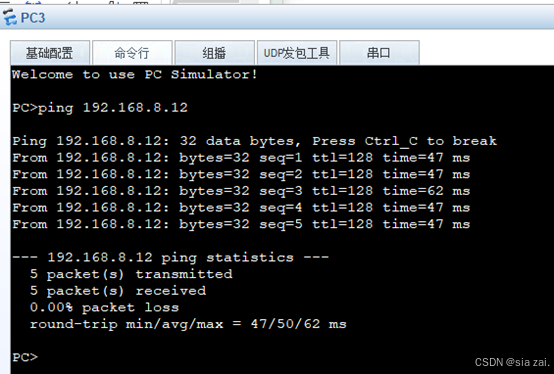

4.测试PC1与PC2，PC3与PC4之间的互通性。

【测试截图】

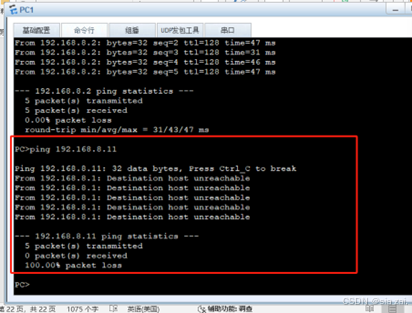

5.测试VLAN 11中的PC与VLAN 12中的PC之间的互通性。

【测试截图】

6.在LSW3中增加配置

[LSW3]interface Vlanif 100

[LSW3-Vlanif100]arp-proxy inter-sub-vlan-proxy  enable

[LSW3-Vlanif100]quit

[LSW3]

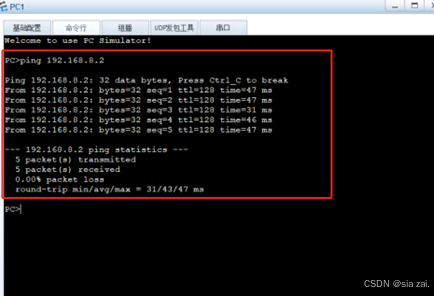

7.测试VLAN 11中的PC与VLAN 12中的PC之间的互通性。

【测试截图】

思考题

1 在练习1中，如果将S2的接口E 0/0/5配置为Access类型接口，并划入VLAN 30中，此时PC-1能否ping通PC-4？PC-1能否ping通PC-5？为什么？

1. PC-1能否ping通PC-4？
   • 在将S2的接口E 0/0/5配置为Access类型接口并划入VLAN 30后，该接口只能传输VLAN 30的数据。由于PC-4位于VLAN 30中PC-1位于VLAN 10因此PC-1无法直接与PC-4通信。即PC-1不能ping通PC-4。
2. PC-1能否ping通PC-5？
   • PC-5同样被配置在VLAN 40中，那么由于S2的接口E 0/0/5也配置为VLAN 30，PC-1不能ping通PC-5。

2 连接PC的交换机接口也可以配置成Trunk接口吗？为什么？

可以。这样可以避免为每个VLAN单独拉一条物理线，从而节省布线成本并简化网络管理。

3 在练习3中，如果将PC-5所连交换机的接口E 0/0/4下的port hybrid pvid 30命令删除，PC-4所连的端口e 0/0/3下port hybrid pvid 10命令删除，其他端口配置则保持不变。此时在PC-5与PC-4间的连通性是否正常？报文经过S1和S2间端口时使用的VLAN Tag是哪个？为什么？

可以

如果S1和S2之间的端口被配置为Trunk端口，那么报文在经过这些端口时将使用原始的VLAN标签。这意味着，如果PC-5发送的数据包带有VLAN 30的标签，而PC-4发送的数据包带有VLAN 10的标签，这些标签将在通过S1和S2的Trunk端口时保持不变。这是因为Trunk端口用于传输多个VLAN的数据流，而不改变数据包的VLAN标签
