前言

基于正点原子STM32F103ZET6精英板、TFTLCD(320*240)、74hc165级联按键、信号发生器、示波器等制作的简易示波器。通过ADC+TIM+DMA的方式采样，并且按键可以控制采样频率，来实现波形的放大和缩小。对于波形的频率计算，一种是定时器的输入捕获，另一种是用快速傅里叶变换（FFT）计算。———————————————————————————————

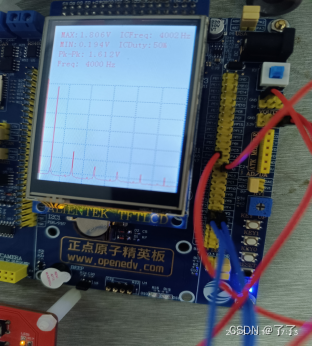

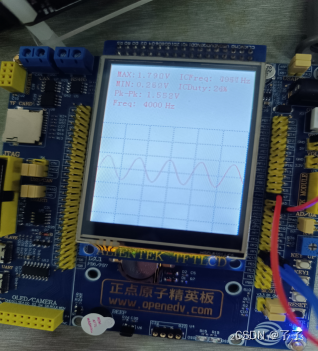

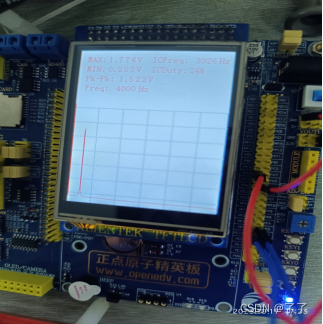

运行图片

功能介绍

1.通过改变定时器的配置来改变采样频率

//TIM2配置，arr为重加载值，psc为预分频系数
void TIM2_Init(u16 arr,u16 psc)
{
	 RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE); 		//时钟使能

	//定时器TIM2初始化
	TIM_TimeBaseInitTypeDef   TIM_TimeBaseStructure;

	TIM_TimeBaseStructure.TIM_Period = arr; 		//设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =psc; 			//设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; 		//设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; 		//TIM向上计数模式
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);			//根据指定的参数初始化TIMx的时间基数单位

	TIM_OCInitTypeDef   TIM_OCInitStructure;     //输出比较  配置TIM2PWM模式

	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;		//选择定时器模式:TIM脉冲宽度调制模式1   pwm
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;		//比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;		//输出极性:TIM输出比较极性低
	TIM_OCInitStructure.TIM_Pulse = (arr+1)/2;
	TIM_OC2Init(TIM2, & TIM_OCInitStructure);		//初始化外设TIM2_CH2

	TIM_CtrlPWMOutputs(TIM2, ENABLE);        //PWM输出使能            这个函数是高级定时器使用的，通用定时器用了可能会让程序出现问题
	TIM_Cmd(TIM2, ENABLE); 			//使能TIMx
}

void  Control_sampling(void)    //改变采样频率
{
			_74hc165_init();
			key_num=MatrixKey();

		switch(key_num)       //不同的按键代表不同的频率
		{
			case 8: 	TIM2_Init(9,17);   //400k
						psc_arr=180;     break;
			case 7: 	TIM2_Init(9,22);  //313043.478Hz
						psc_arr=230;     break;
			case 6: 	TIM2_Init(9,34);   //205714.2857Hz
						psc_arr=350;     break;
			case 13:    TIM2_Init(9,69);   //102857.142857Hz
						psc_arr=700;	 break;
			case 14: 	TIM2_Init(140,9);  //51428.5714Hz
						psc_arr=1410;    break;
			case 15: 	TIM2_Init(702,9);   //10241.820768Hz
						psc_arr=7030;    break;
		}
}

2.两种频率计算

（a）适用于计算方波的频率和占空比——输入捕获

#include "tim.h"

void IC_Init(void)            //输入捕获
{
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //使能 TIM3 时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能 GPIOA 时钟

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6; //PA6                          TIM3CH1
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
//GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

TIM_InternalClockConfig(TIM3);      //选择内部时钟
//初始化定时器3 TIM3
TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
TIM_TimeBaseStructure.TIM_Period = 65535; //设定计数器自动重装值
TIM_TimeBaseStructure.TIM_Prescaler =5; //预分频器
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //初始化 TIMx 的时间基数单位

//初始化 TIM3 输入捕获参数
TIM_ICInitTypeDef TIM3_ICInitStructure;
TIM3_ICInitStructure.TIM_Channel = TIM_Channel_1; //选择输入端 IC1 映射到 TI1 上
TIM3_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; //上升沿捕获
TIM3_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; //映射到 TI1 上,直连通道
TIM3_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; //配置输入分频,不分频
TIM3_ICInitStructure.TIM_ICFilter = 0xF;//配置输入滤波器
TIM_ICInit(TIM3, &TIM3_ICInitStructure);
TIM_PWMIConfig(TIM3,&TIM3_ICInitStructure);  //把通道2的配置设置成与通道1相反的配置

TIM_SelectInputTrigger(TIM3,TIM_TS_TI1FP1);   //触发源
TIM_SelectSlaveMode(TIM3,TIM_SlaveMode_Reset);  //从模式  将CNT自动清零

TIM_Cmd(TIM3,ENABLE ); //使能定时器3
}

uint32_t  IC_GetFreq(void)
{
	uint32_t Freq1,Freq2;
	  Freq1 =12000000/ (TIM_GetCapture1(TIM3));      //计算频率       1k以下测量频率准
		Freq2 =12000000/ (TIM_GetCapture1(TIM3)+1);   //计算频率      1k以上测量频率准                                           分频后的除以计次  (测周法)     误差：对于高频信号用测频法好，对于低频信号用测周法好
	  if(Freq1>1000)
			return Freq2;
		else
			return Freq1;
}
uint32_t  IC_GetDuty(void)
{
		return  (TIM_GetCapture2(TIM3)+1 ) *100/(TIM_GetCapture1(TIM3)+1 );     //计算占空比
}

（b）快速傅里叶变换 (FFT)

void GetPowerMag(void)
{
    signed short lX,lY;
    float X,Y,Mag;
    unsigned short i;
    for(i=0; i<NPT/2; i++)
    {
        lX  = (lBufOutArray[i] << 16) >> 16;          //取低16位
        lY  = (lBufOutArray[i] >> 16);                     //取高16位

		//除以32768再乘65536是为了符合浮点数计算规律
        X = NPT * ((float)lX) / 32768;
        Y = NPT * ((float)lY) / 32768;
        Mag = sqrt(X * X + Y * Y)*1.0/ NPT;
        if(i == 0)
            lBufMagArray[i] = (unsigned long)(Mag * 32768);
        else
            lBufMagArray[i] = (unsigned long)(Mag * 65536);
    }
}

void ADC_sample(void)
{
	uint16_t i;
	for (i = 0; i < NPT; i++)
	{
		lBufInArray[i] =ADC_ConvertedValue[i];
	}
	cr4_fft_1024_stm32(lBufOutArray,lBufInArray, NPT);
	GetPowerMag();

	for(uint16_t a=0;a<512;a++ )
	{
		FFT_Date[a]=(float)lBufMagArray[a]/1024*2;
//		printf("%d\tvalue:  %f \r\n",a,FFT_Date[a]);
//		printf("%d\tvalue:  %d \r\n",a,lBufMagArray);
	}
}

uint32_t  Freq_Count(void)    //通过FFT计算的信号频率
{
	float   FFT_max=0;
  uint32_t  Freq=0;
	for(uint16_t a=1;a<512;a++)   //a从1开始，去掉直流分量后，比较出幅值的最大值
	{
				if(FFT_Date[a]>FFT_max)
				{
						FFT_max=FFT_Date[a];
					  Freq =(72000000)/(psc_arr*1024)*a;    //信号输入频率=采样频率/1024*a
				}
	}
    return Freq;
}

Freq =(72000000)/(psc_arr*1024)*a; 这个计算出来的频率还是有一点误差的，原因是72M除以了psc*arr*1024，它不是一个整数。

3.按键

我一共使用了8个按键，板子自带的2个按键使用EXTI外部中断，KEY0按下显示波形，KEY1按下显示FFT频谱，剩下的6个按键控制采样频率，通过扫描按键电平的方式

4.LCD显示部分

屏幕刷新问题：全部清屏还是局部清屏显得很不自然，屏幕一卡一卡的

解决方法：制作一个背景板，每次刷完就用背景板覆盖上一次的

void Show_background(void)
{
	for(uint8_t j=0;j<7;j++)
	{
		for(uint8_t i=0;i<6;i++)
		{
			LCD_Color_Fill(0+i*40,120+j*30,39+i*40,149+j*30,background);
		}
	}
}

填充指定颜色制作一个“背景板”

***********************************************************************************

//在指定区域内填充指定颜色块
//(sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex-sx+1)*(ey-sy+1)
//color:要填充的颜色
void LCD_Color_Fill(u16 sx,u16 sy,u16 ex,u16 ey,u16 *color)
{
	u16 height,width;
	u16 i,j;
	width=ex-sx+1; 			//得到填充的宽度
	height=ey-sy+1;			//高度
 	for(i=0;i<height;i++)
	{
 		LCD_SetCursor(sx,sy+i);   	//设置光标位置
		LCD_WriteRAM_Prepare();     //开始写入GRAM
		for(j=0;j<width;j++)LCD->LCD_RAM=color[i*width+j];//写入数据
	}
}
