路由与二层交换机实现不同网络、不同VLAN之间的通信

已于 2025-01-01 16:26:04 修改
阅读量316 收藏
点赞数 2
文章标签： 网络 服务器 运维
于 2024-12-27 22:53:14 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2301_76711120/article/details/144776404
版权

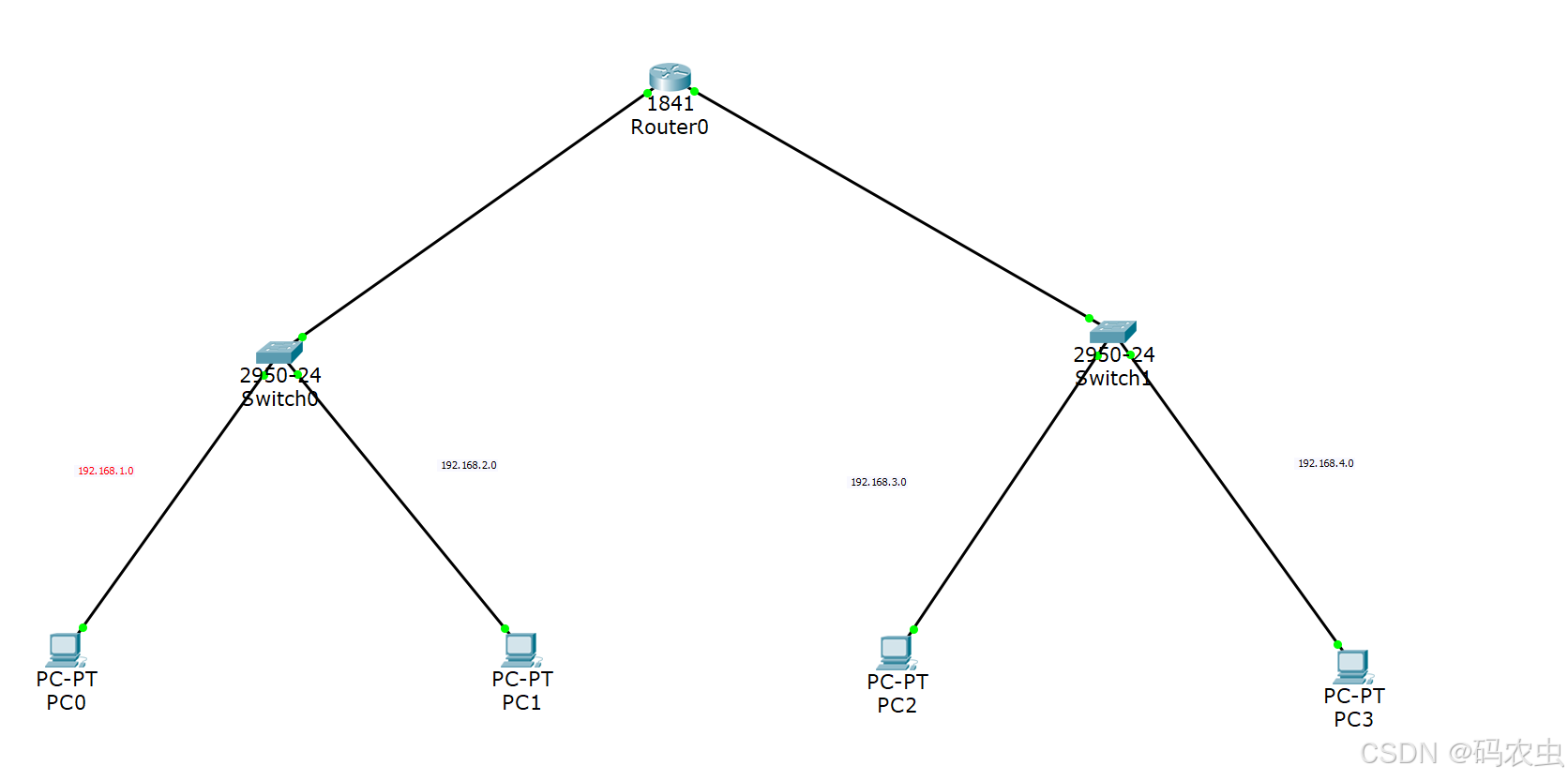

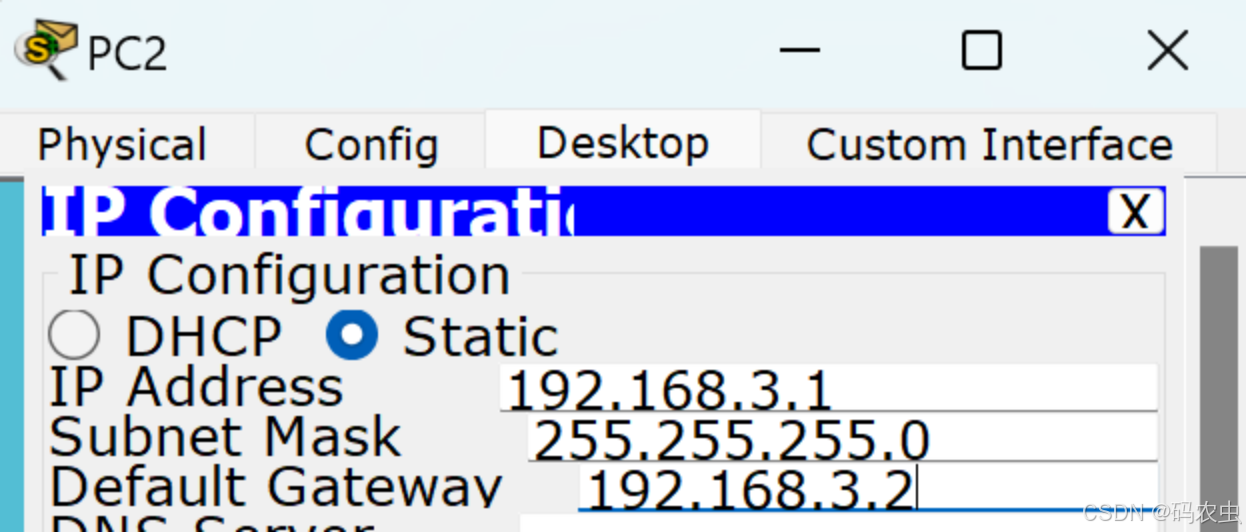

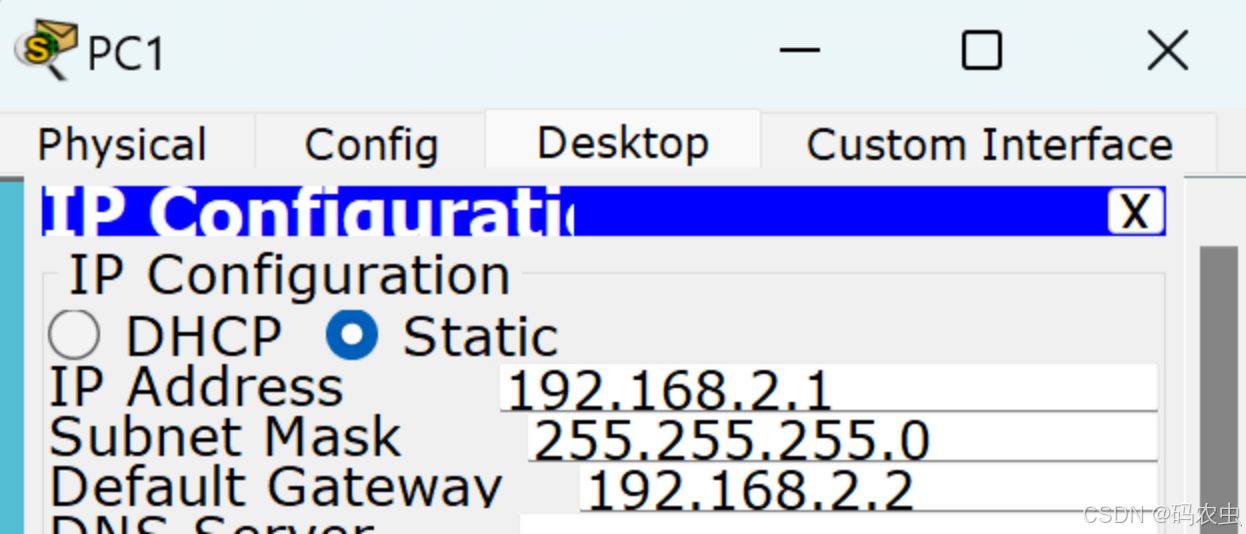

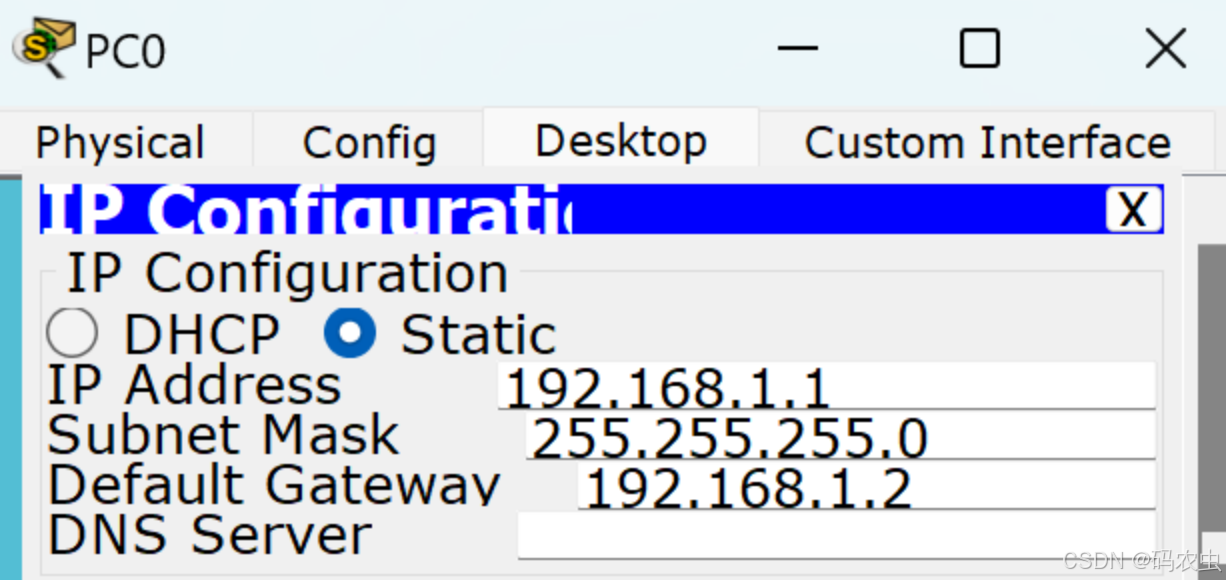

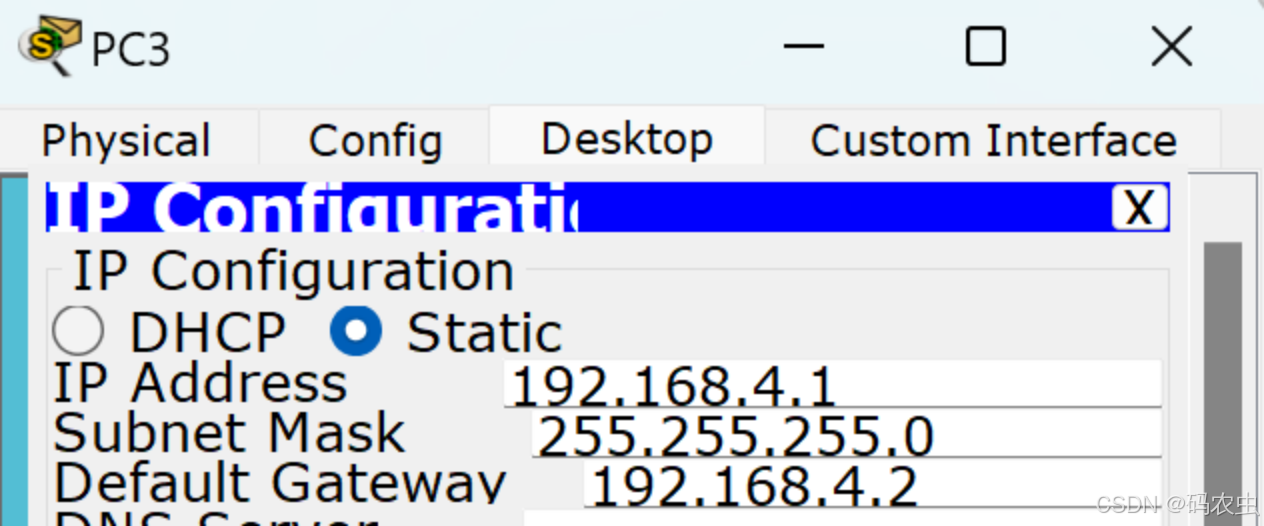

第一步：连接各个设备，并配置pc机上的IP，子网掩码，网关

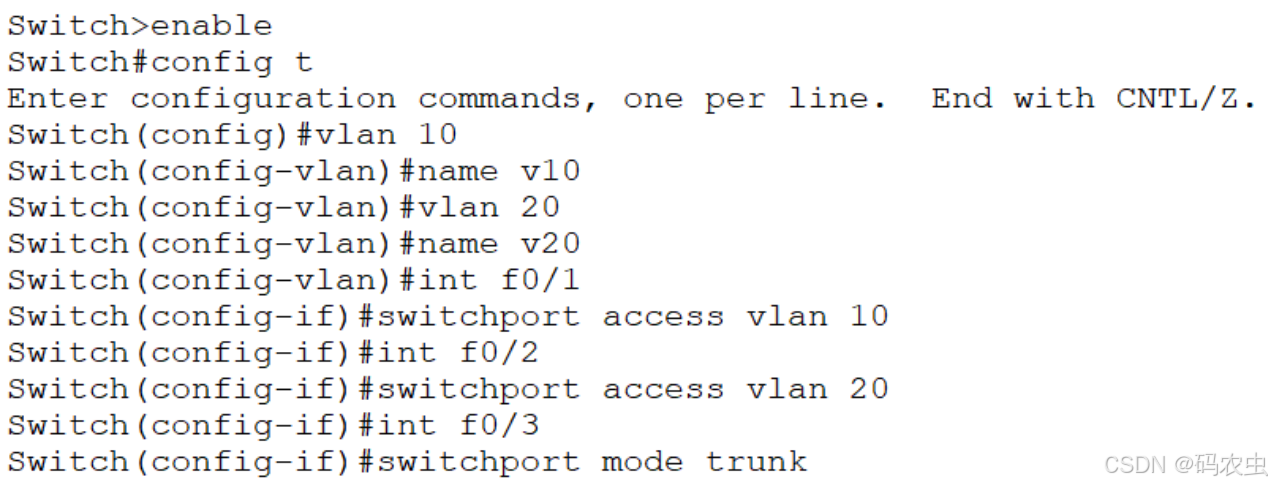

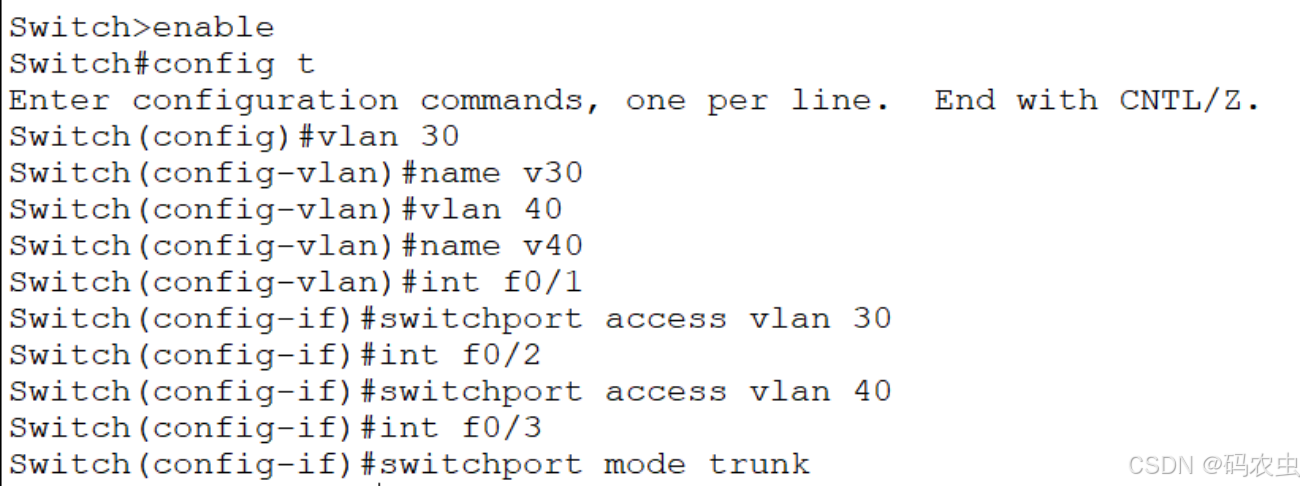

第二步：在交换机上划分vlan，并分配vlan（注意路由和交换机上使用的是trunk口）

注释：

  • switchport access vlan 20：将端口设置为访问模式，并将其分配到 VLAN 20，适用于连接单个 VLAN 的设备。
  • switchport mode trunk：将端口设置为干道模式，允许该端口传输多个 VLAN 的流量，适用于连接到其他交换机或路由器的端口。

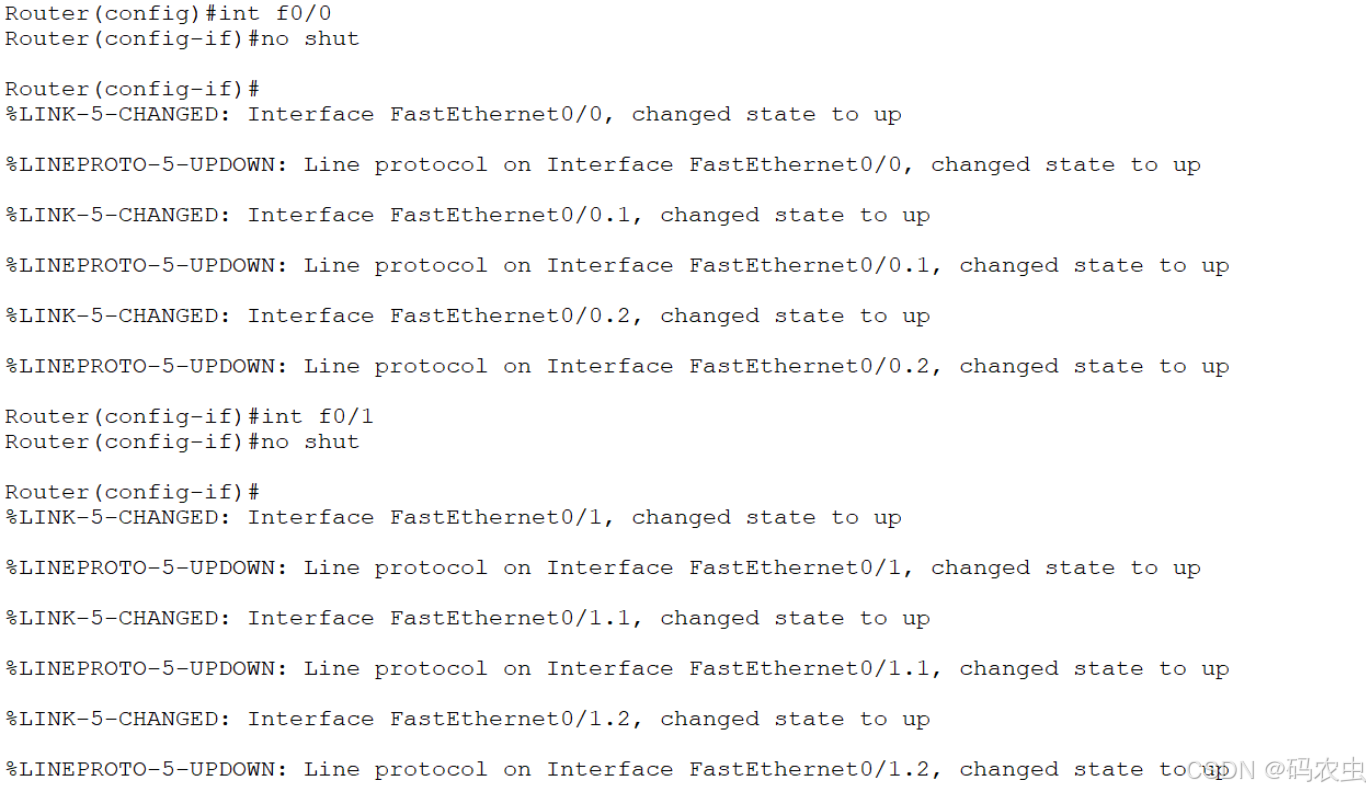

第三步：在路由上打开大端口

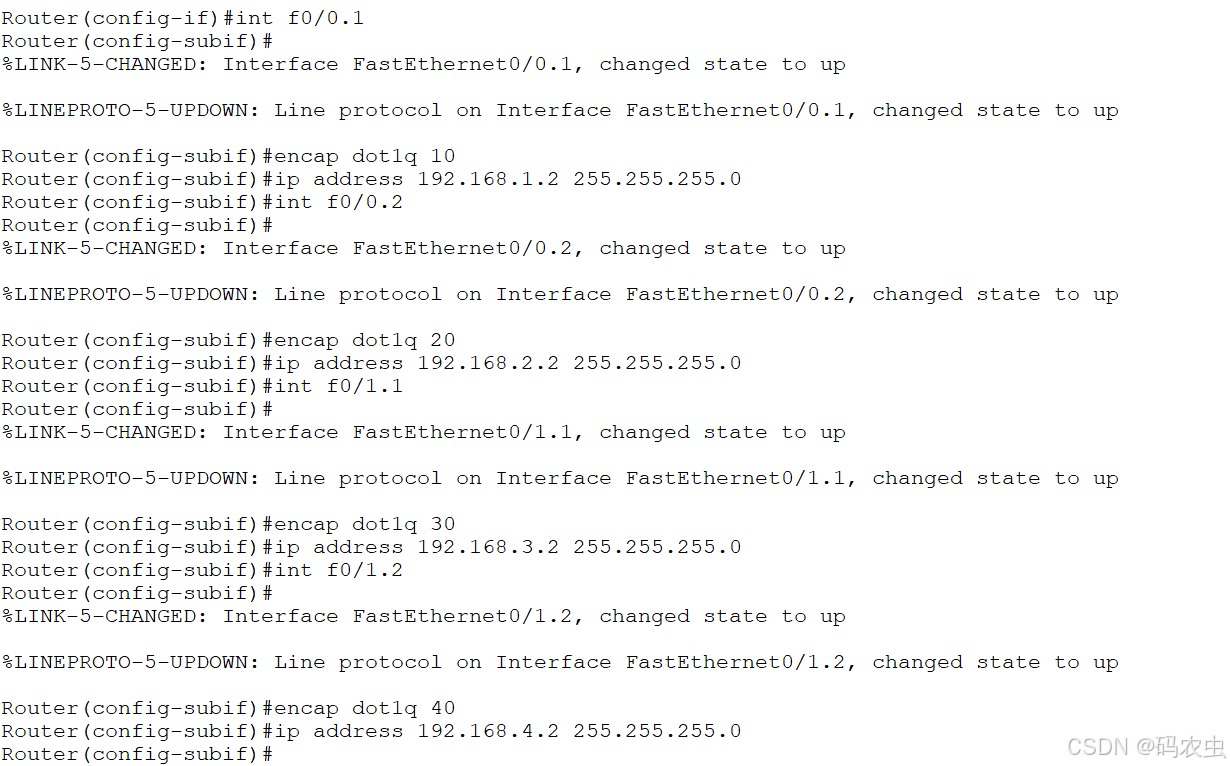

第四步：配置子端口，使用封装协议，配置ip

注释：encap dot1q 命令用于在接口配置模式下指定该接口使用 802.1Q 封装以支持 VLAN 标签。

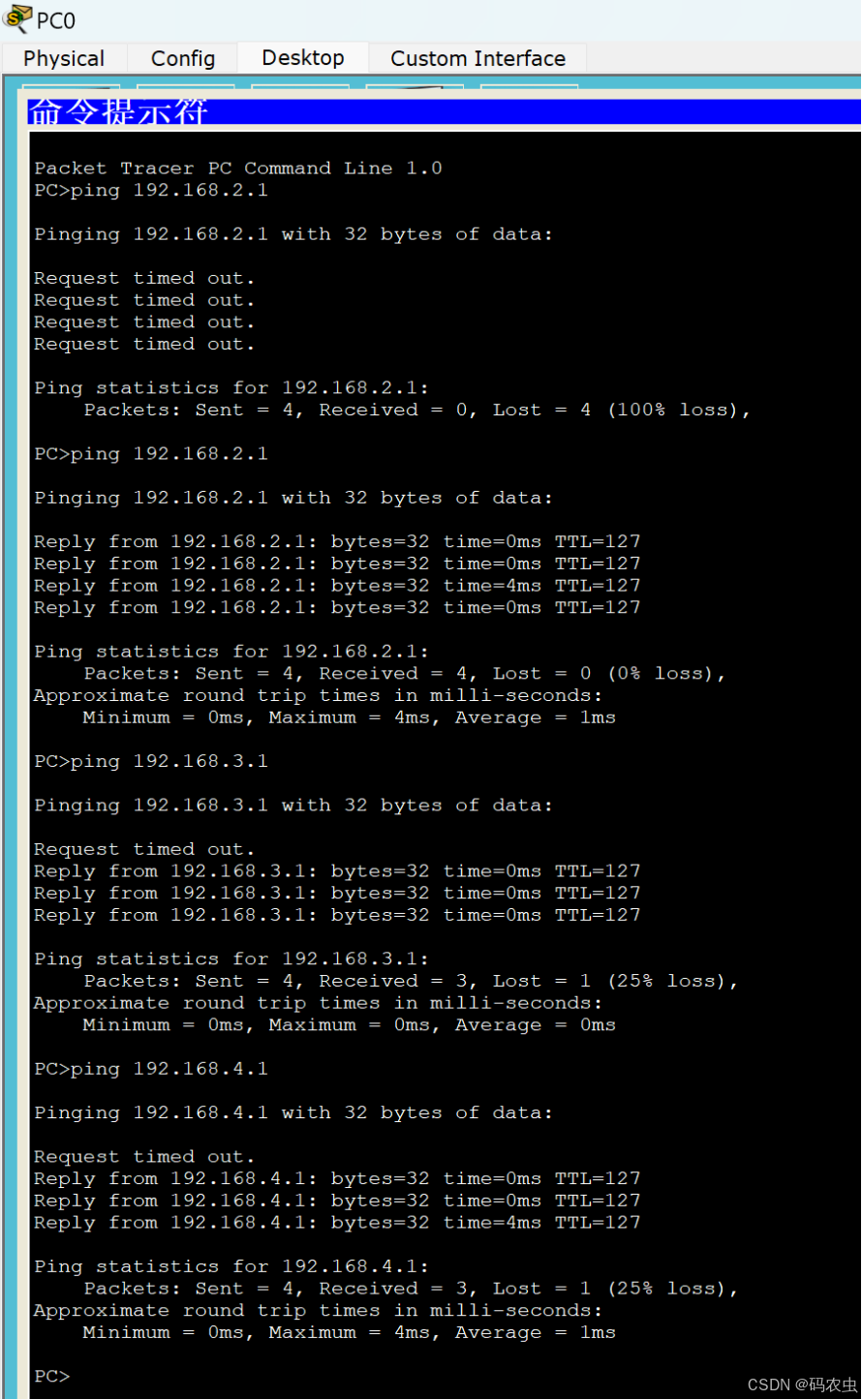

第五步：尝试ping
