本文介绍了PY32F0系列微控制器在SOP8和SOP10等封装下的管脚复用情况，特别是PY32F002A和PY32F003的封装细节。重点讨论了如何在Option Bytes中禁用和启用PF2/RESET，以及如何处理同一物理管脚的PIN，确保电路连线不受干扰。同时，提供了代码示例，展示了如何在代码中修改Option Bytes，以适应管脚复用的需求。
PY32F0系列的封装
在PY32F0系列的封装可以分为两大类, 20PIN及以上的和小于20PIN的.
- 20PIN, 24PIN 和 32PIN, 带有独立的 NRST 和 BOOT0, PIN脚互相独立不复用;
- 8PIN, 10PIN 和 16PIN, 没有 BOOT0, 存在多个PIN脚共用同一个物理管脚的情况
这篇主要介绍没有BOOT0的情况如何修改Option Bytes, 以及如何在物理管脚上使用不同的PIN
PY32F002A 的封装

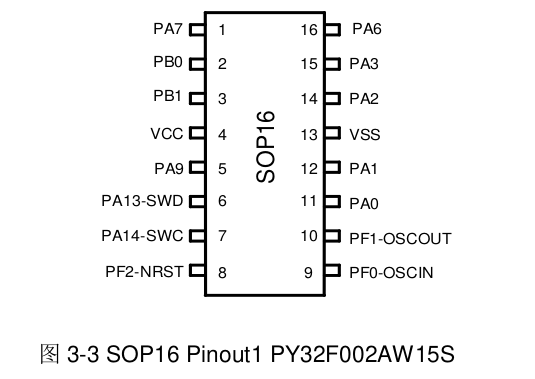

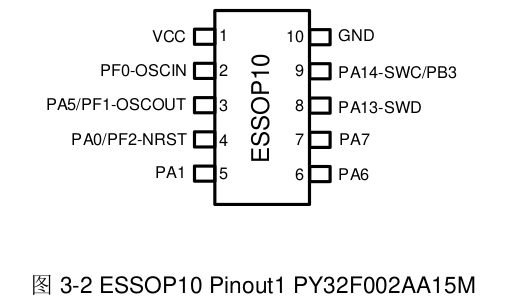

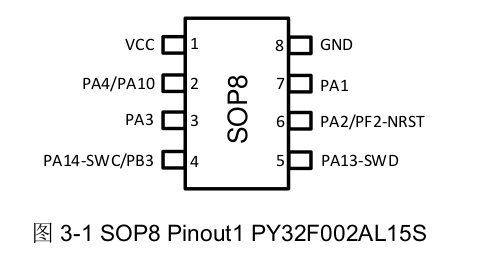

PY32F002AL15S, PY32F002AA15M, PY32F002AW15S
可以看到 SOP8 和 SOP10 存在复用情况

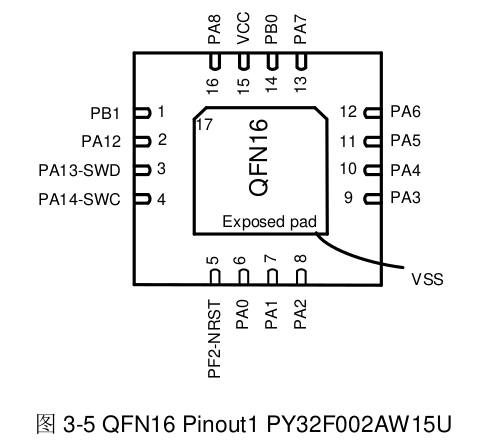

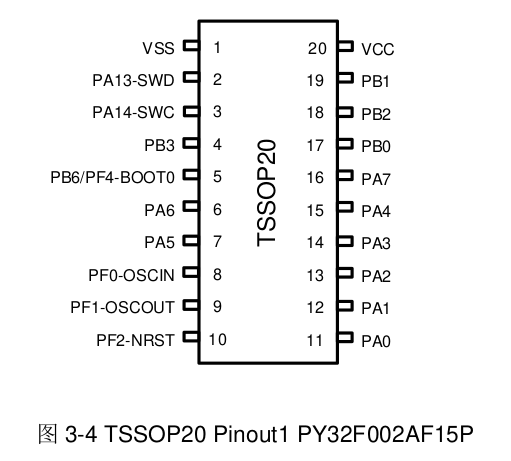

PY32F002AW15U, PY32F002AF15P
PY32F003 的封装
因为PY32F003型号较多, 这里只列出小于20PIN的封装

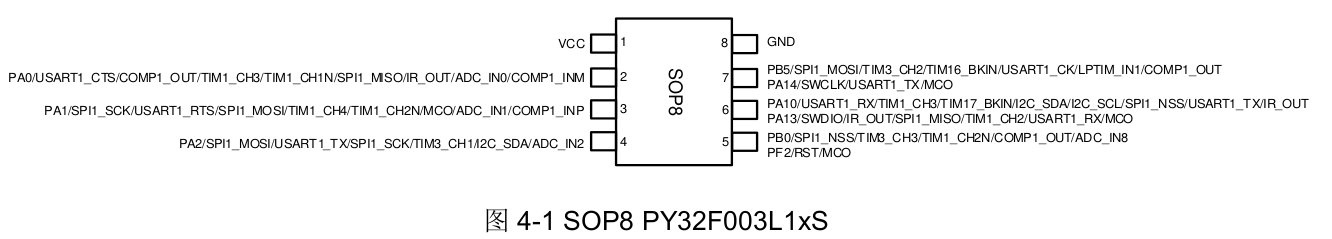

PY32F003L1xS, PY32F003L2XD, PY32F003L2xS
