OpenHarmony南向开发案例：【智能照相机】

样例简介

本Demo是基于Hi3516开发板，使用OpenHarmony3.0-LTS开发的应用。通过获取摄像头数据，实现预览拍照以及路视频等功能。并且通过后台AI服务识别唤醒词来进行语音控制拍照及录制视频。

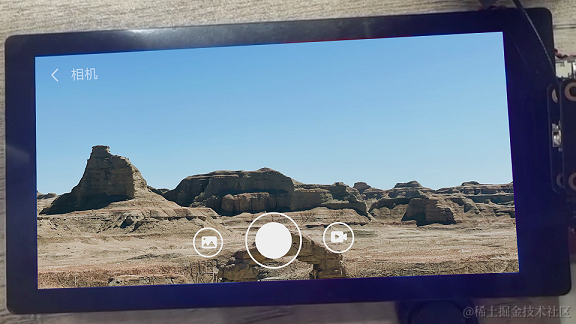

应用运行效果图：

此为相机的预览界面。

样例原理

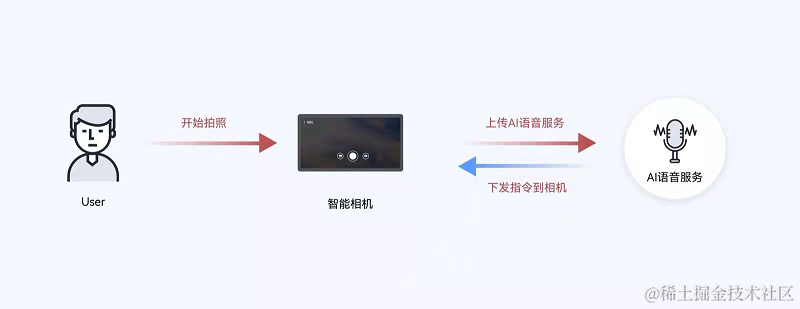

如上图所示，用户对着相机说对应的唤醒此，相机收集到对应的音频，经过AI服务识别对应的文字，最后传到相机进行对应的操作。

工程版本

• 系统版本/API版本：OpenHarmony3.0-LTS
• IDE版本：DevEco Device Tool Release 3.0.0.401

快速上手

鸿蒙HarmonyOS与OpenHarmony开发文档参考

准备硬件环境

• Hi3516DV300 IoT Camera开发板套件

准备开发环境

开发环境安装配置参照文档：[DevEco Device Tool 环境搭建]gitee.com/li-shizhen-skin/harmony-os/blob/master/README.md点击或复制转到。

准备工程

本用例采DevEco Device Tool工具进行开发，当配置完开发环境后，我们可以在IDE上进行工程的配置下载。

• 打开DevEco Device Tool，连接远程linux服务器：[DevEco Device Tool 环境搭建]

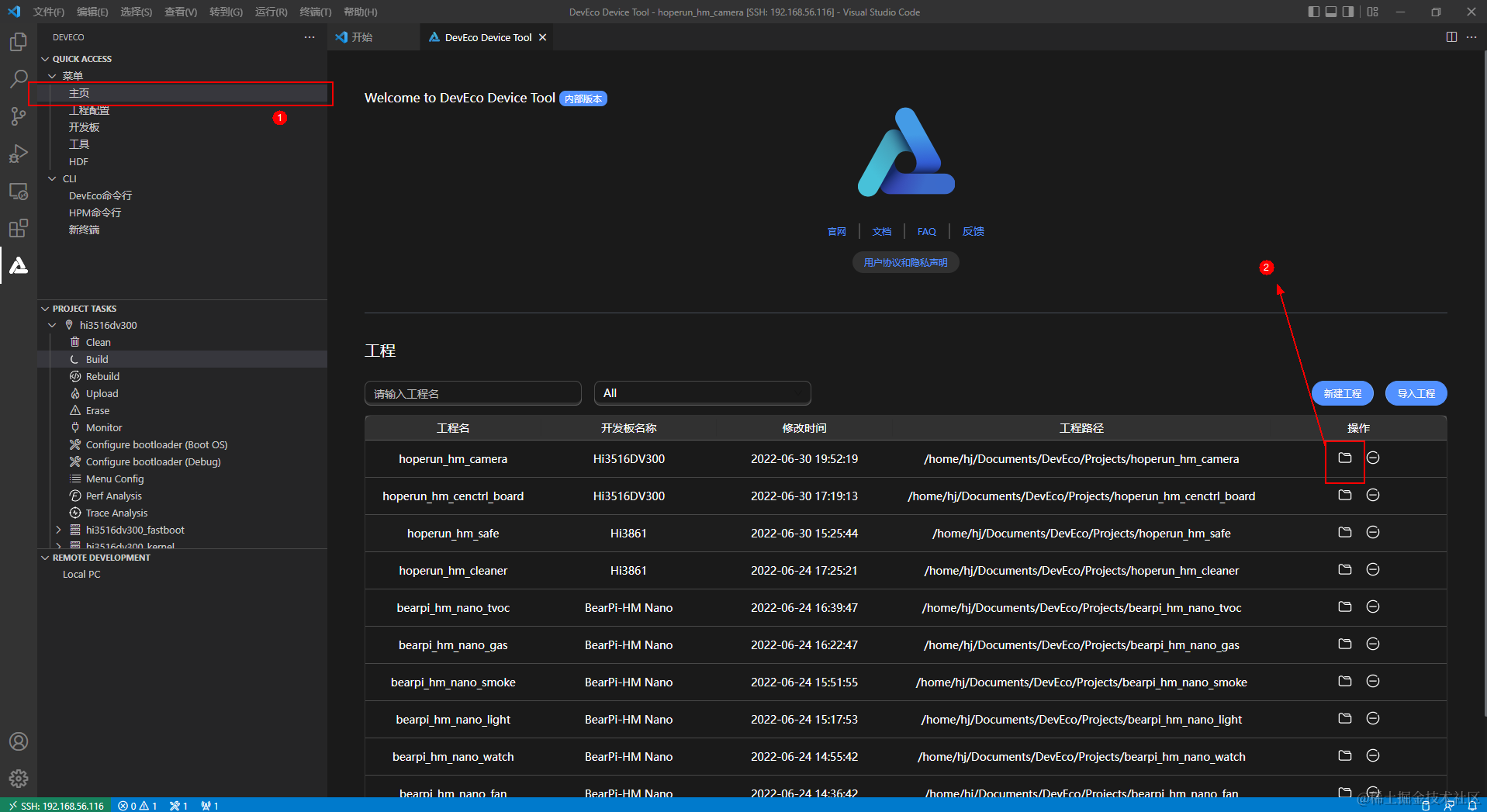

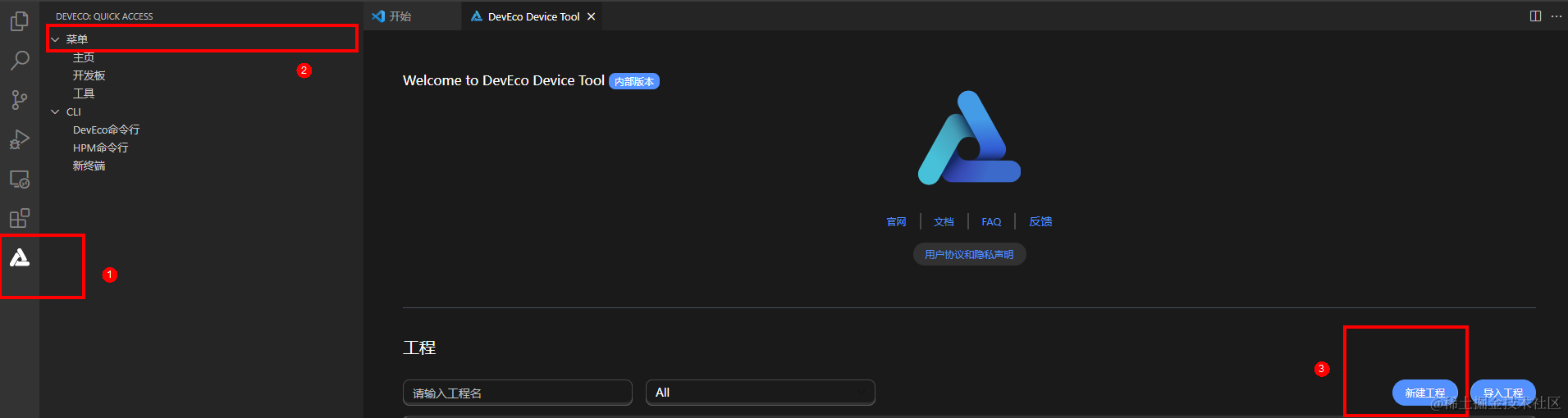

• 点击左下角DevEco插件图标，然后点击左边框出现的主页，弹出主页界面，主页中选择新建项目，如下图：



• 配置下载工程

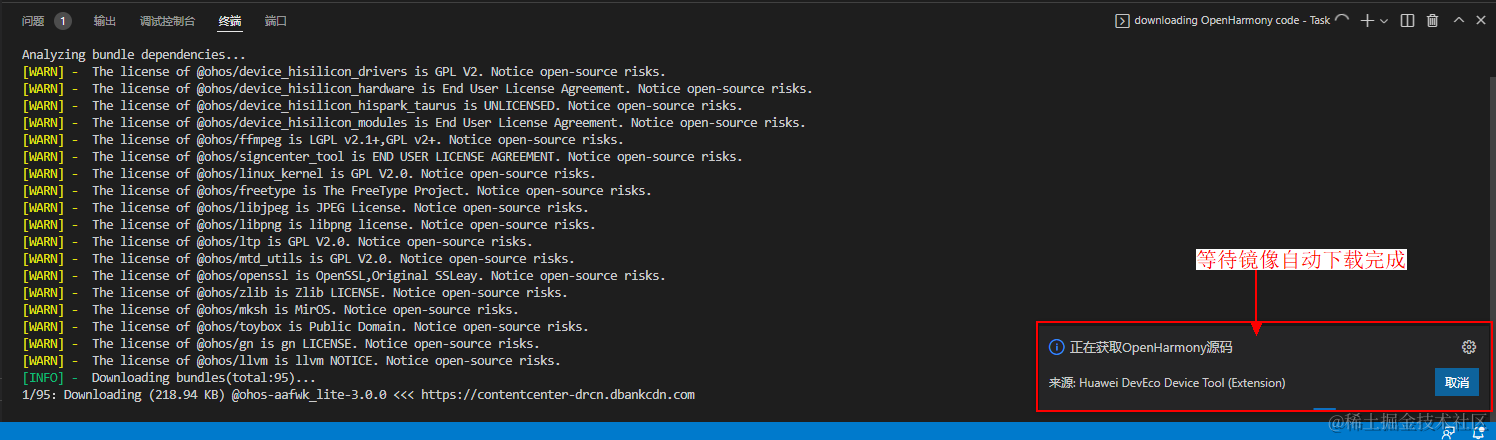

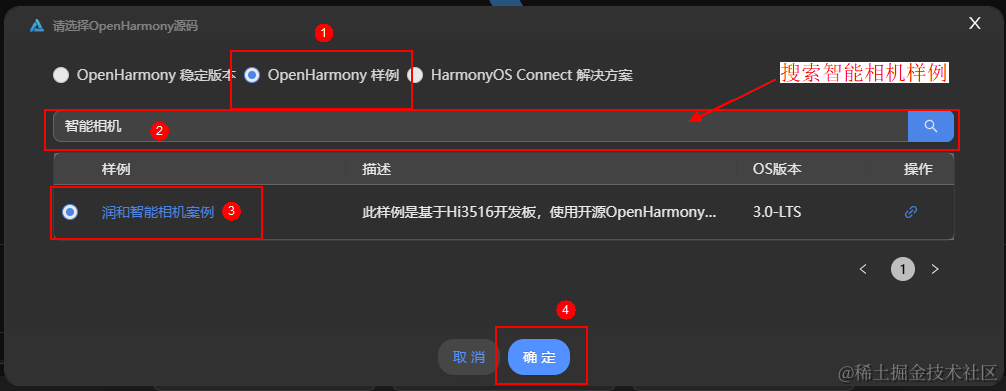

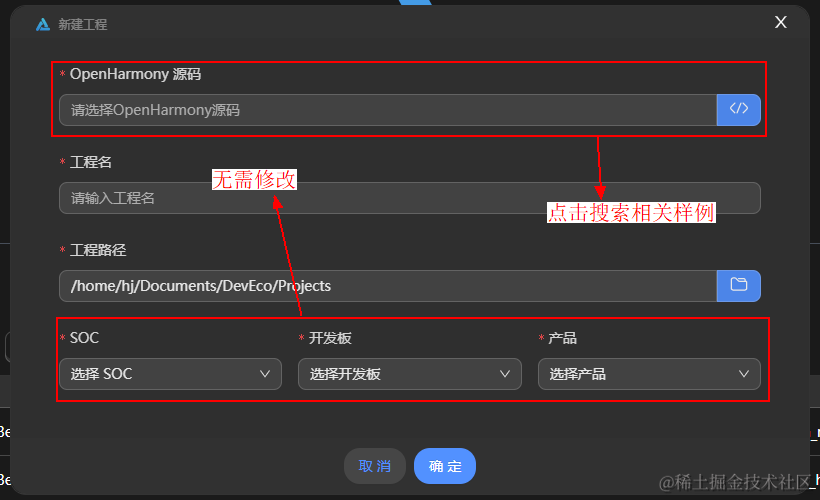

如上图所示，填写对应样例工程的名称，选择对应的样例组件和样例工程存放路径后，点击创建即可进行样例工程的下载。下载界面如下：

当右下角显示正在下载OpenHarmony镜像时，耐心等待下载完成即可。

准备工具链

• 在Projects中，点击Settings按钮，进入配置工程界面。
• 在toolchain页签中，DevEco Device Tool会自动检测依赖的编译工具链是否完备，如果提示部分工具缺失，可点击SetUp按钮，自动安装所需工具链。

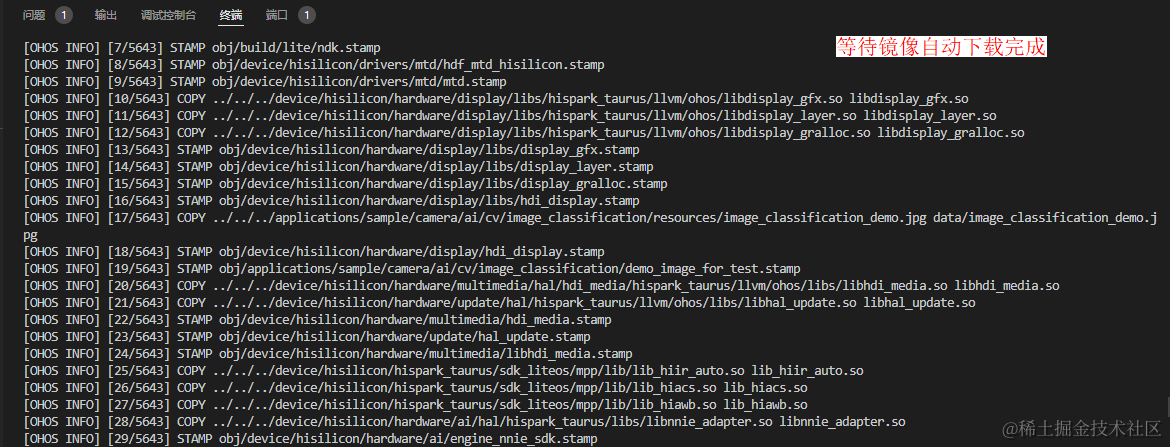

• 工具链自动安装完成后如下图所示。



编译

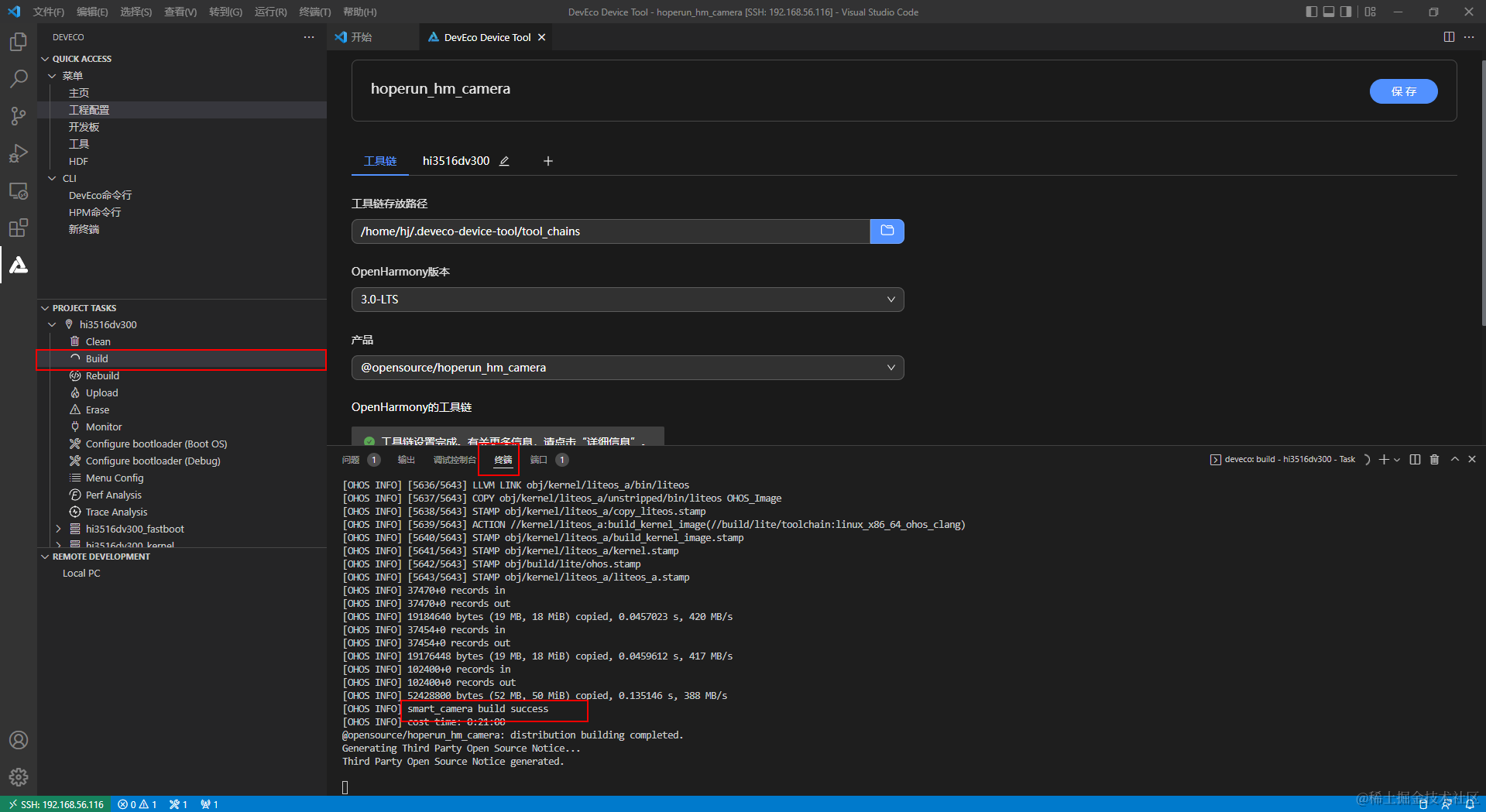

样例代码下载完成后，DevEco Device Tool会重新要求连接远程服务器，输入密码连接后会进入对应的代码编辑界面，此时点击左下角DevEco插件图标，选择PROJECT TASKS可以查看到对应的样例工程，点击build选项进行编译，并可在终端查看对应的编译结果。

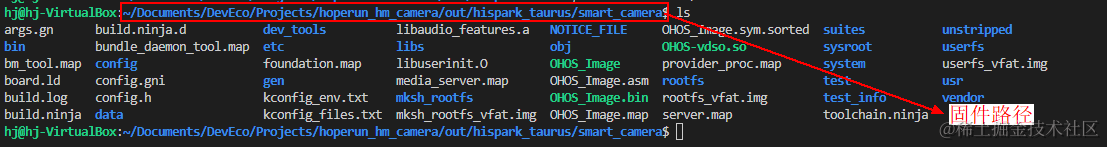

固件生成在对应工程目录的out/hispark_taurus/smart_camera/目录下。

烧录/安装

编译完成后可以通过DevEco Device Tool进行烧录，在烧录前需要做一些烧录的配置:

配置准备

在配置烧录前需要先查看DevEco Device Tool是否可以正常识别串口。

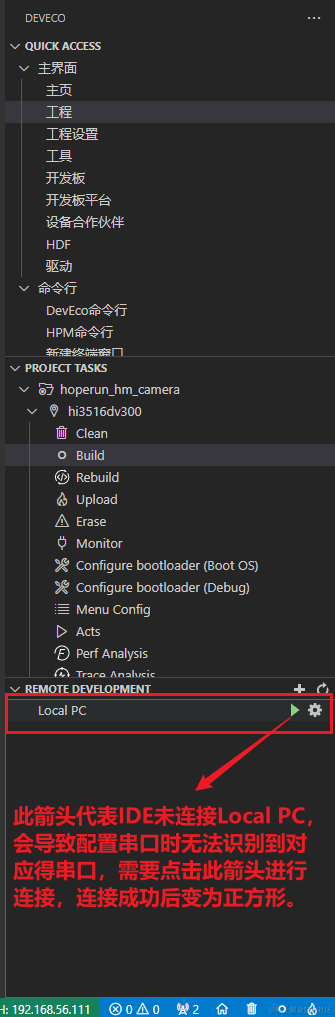

• 点击左边栏"REMOTE DEVELOPMENT"，找到 并点击” Local PC “ 选项。

• 查看 Local PC右边图标

  如若图标为



  ,则代表DevEco Device Tool已连接本地，可以正常识别串口。

  如若图标为



  ,则代表DevEco Device Tool未连接本地，不能识别串口，此时需要点击该绿色图标进行连接，连接成功后图标会变为





• 点击主页，在主页选择对应工程，点击配置工程进入到配置页面

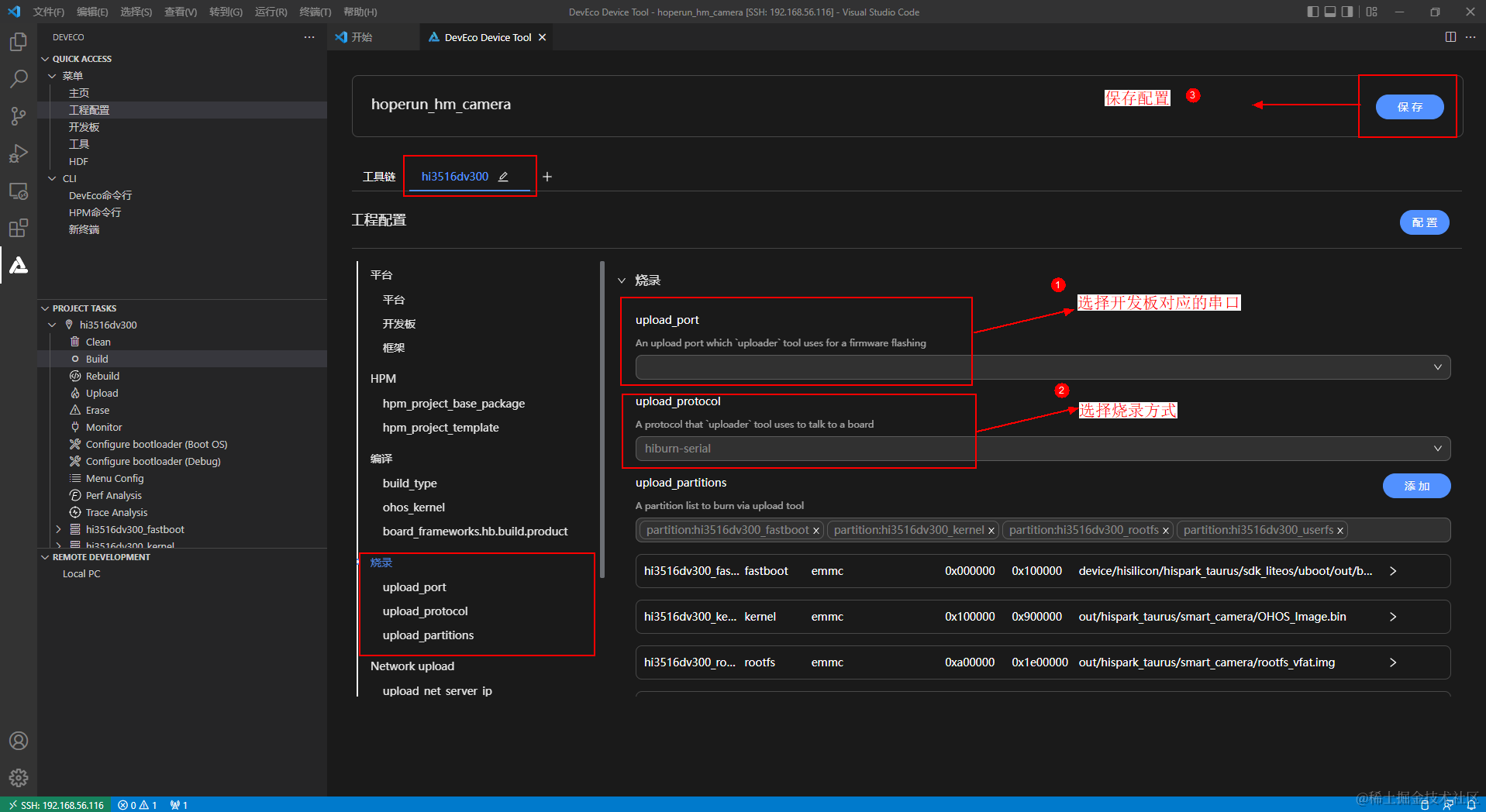

配置串口

配置页面选择的板级配置页面，在该页面查找到烧录选项，配置烧录选项中的upload_port和upload_protocol，upload_port选择开发板对应的串口号，upload_protocol默认选择hiburn-usb，最后点击右上角的保存按钮进行保存。

烧录

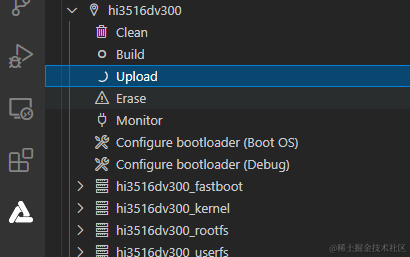

• 当配置完串口以及固件后，直接点击左边栏工程管理中的upload即可启动烧录。

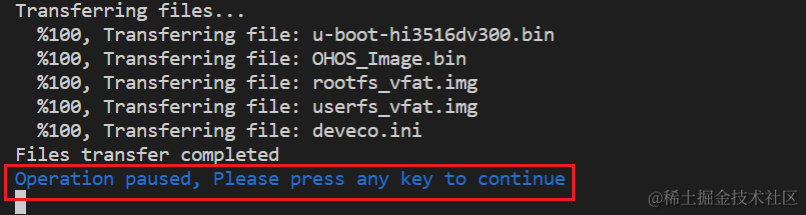

• 在终端窗口显示如下蓝色提示信息时，在终端按下任意键继续烧录。

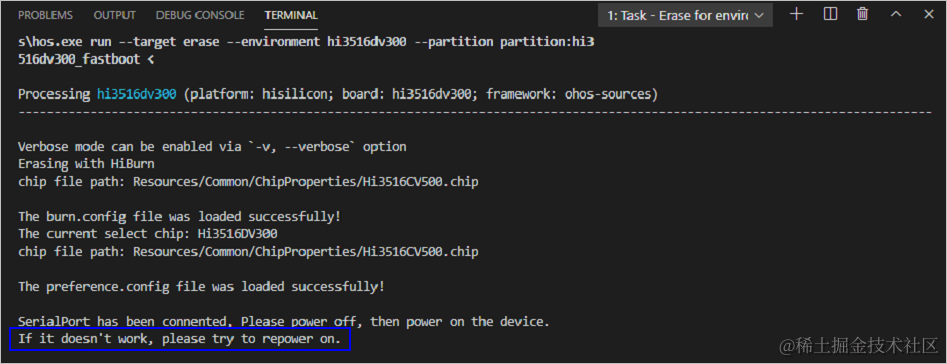

• 在终端窗口显示如下提示信息时，按住复位键，插拔USB线，最后松开复位键启动烧录。

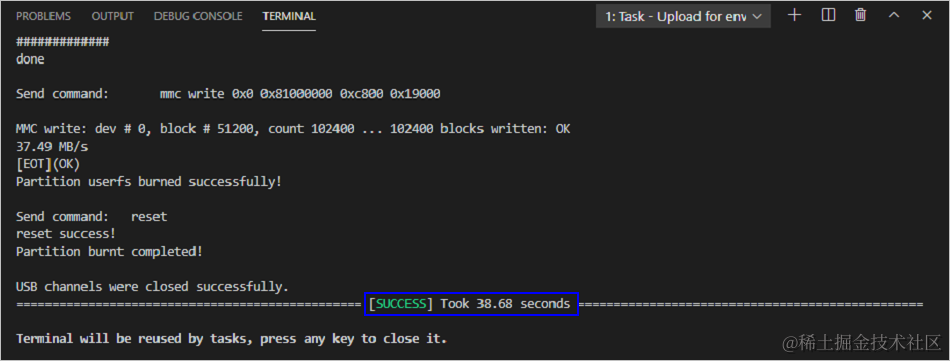

• 启动烧录后，界面提示如下信息时，表示烧录成功。



设备启动

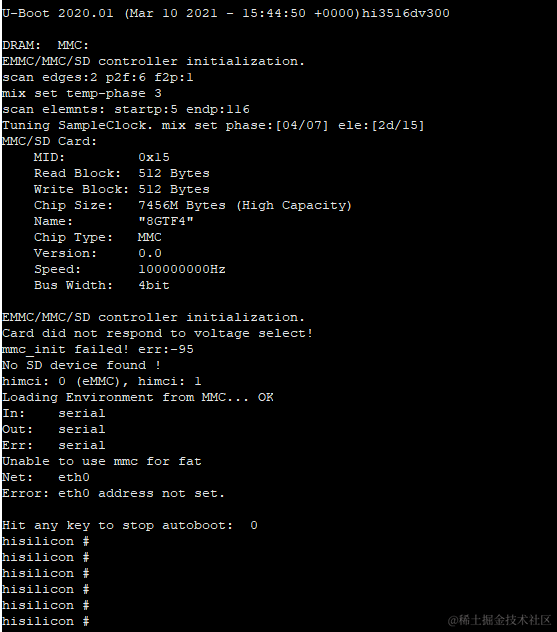

如果是第一次烧录程序的话，单板在启动的时候需要设置bootargs，否则不能正常启动。单板第一次启动会停在hisilicon界面：

我们需要输入以下指令：

setenv bootcmd "mmc read 0x0 0x80000000 0x800 0x4800; go 0x80000000";
setenv bootargs "console=ttyAMA0,115200n8 root=emmc fstype=vfat rootaddr=10M rootsize=20M rw";
saveenv
reset

打包应用

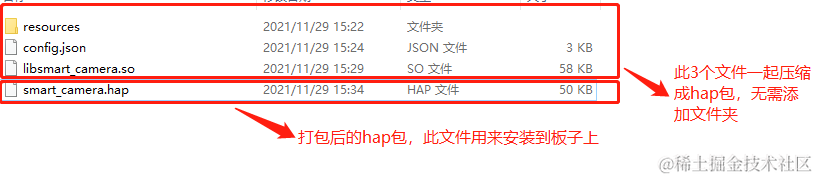

本demo是以安装包的形式安装到系统中启动运行的。因此，在安装应用前，需要将应用打包成安装包。 将编译好的libsmart_camera.so文件与工程目录下的res以及config.json文件通过压缩打包成zip格式(三个文件直接压缩，不能压缩文件夹)，并将后缀名改为hap(smart_camera.hap)。

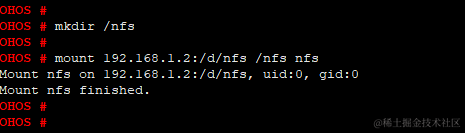

挂载NFS

应用打包后，我们是通过NFS方式将单板挂载到本地，通过相关的指令来安装的

安装

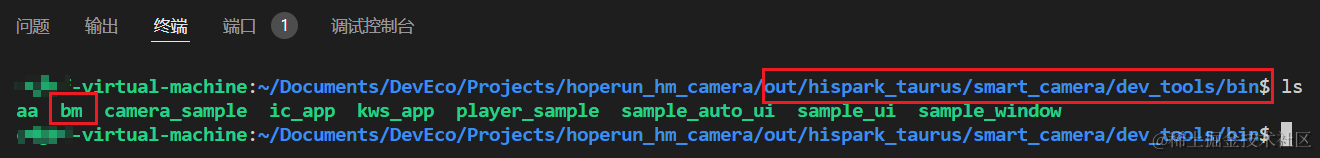

通过nfs是单板连接到本地电脑后，我们可以通过bm安装指令进行安装。bm 安装工具在系统编译完后会自动生成，路径在:

out/hispark_taurus/smart_camera/dev_tools/bin/

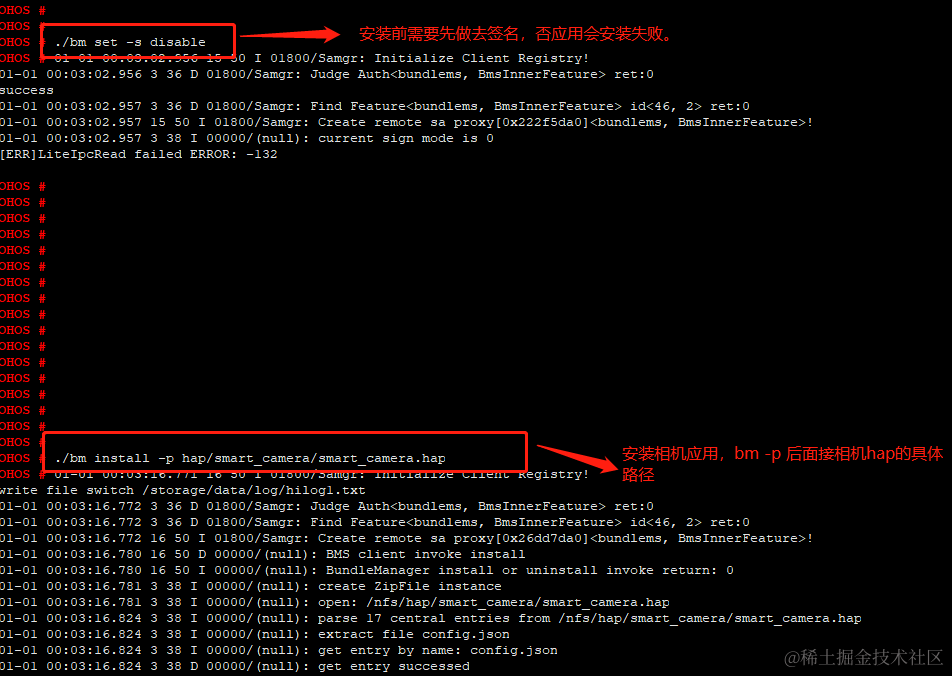

由于bm默认安装的应用为已经签名的应用，所以我们在安装前需要先将签名去掉。

bm set -s disable                // 去签名
bm install -p filename            // 安装应用filename， filename需要指定路径

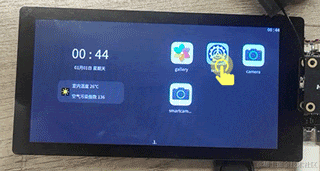

安装完后桌面会显示对应应用的ICON，直接点击ICON即可以启动相机的应用。

操作体验

• 由于本demo涉及到摄像头的读写，故需要申请了相关的权限。在使用本demo前需要在setting中打开对应的权限。具体操作：

​ 点击 setting-->应用-->smart_camera，然后将所有权限打开。

• 本demo带有相机的所有功能，包含预览，拍照，录像以及跳转到图库查看对应拍的图片和录制的视频。
• 本demo最主要的功能是语音控制相机，需要对准板子上的mic风说唤醒词，目前支持2个唤醒词(Hi,xiaowen以及Nihao,wenwen)，分别对应控制相机的拍照以及录像功能。
