基于Riffa框架的PCIE应用开发（一）——基础知识

一、概述

1. pcie总线是相对复杂的总线，需要设计硬件、驱动、软件API等才能真正调试运行起来，并且要保证稳定的运行，这样是费事费力的，所以开源框框架-Riffa（Reusable Integration Framework for FPGA Accelerators）框架诞生，他包含了RTL代码开源、驱动代码开源、API设计参考开源，本设计就以Riffa框架为基础进行开发。

2. 本设计使用上位机软件截屏视频流发送给PCIE板卡并且通过HDMI output显示。

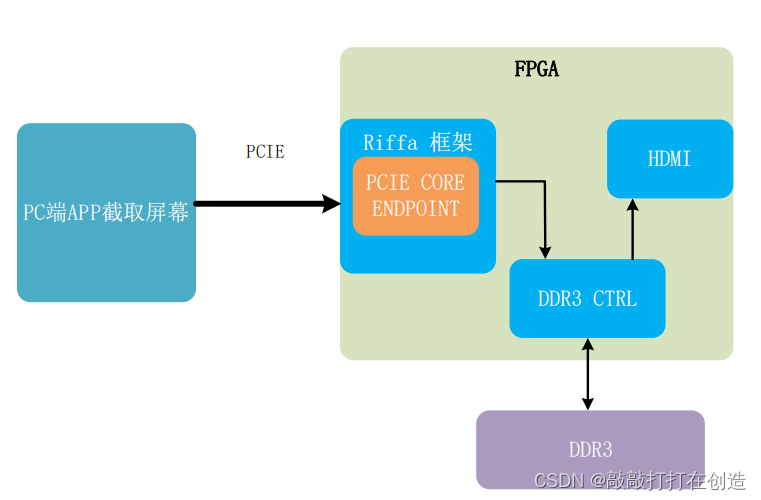

图1-1 设计框架

二、PCIE基础知识

2.1 pcie简介

   1. PCI Express 是用来互联网计算机和外围设备的高速接口总线；

   2. PCIe的两个设备之间可以实现点对点的通信串行总线，如果是多台设备需要通过交换器（Switch）进行互联；互联中可实现单通道或多通道的数据传输；

   3. pcie的 endpoint 为从设备；root complex为主设备；一般情况下为主从互换，当从与从之间进行互换的时候需要经过主设备；

   4. 是基于数据包的传输协议；

   5. 全双工通信

2.2 pcie拓扑结构

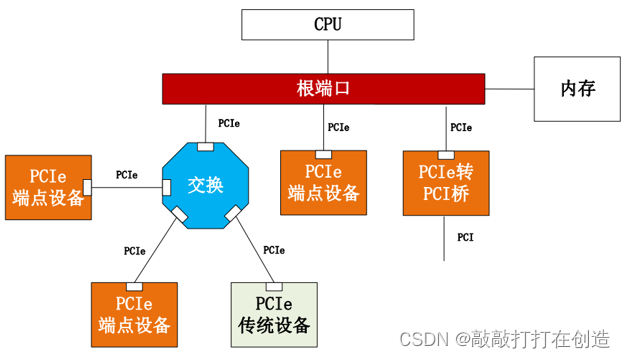

图2-1

   1. 根端口（root complex）：①连接CPU 和存储器以及pcie结构的设备；

                                                 ②支持一个或多个pcie端口；

                                                 ③CPU和根端口之间的连接称为前端总线。

   2.交换 ：①根据地址、ID或隐含路由数据包；

                  ②只要一个向上的链路；

                  ③支持Type1配置空间（也可用于bridge）：由根端口进行配置，板卡上电时进行扫描，即主机biox启动的时候，看pcie的插槽里面哪些位置是被使用，然后分配ID（由device ID、function ID、Bus ID组成）；

   3. 端点设备（endpoint）：①支持Type0配置空间（用于配置endpoint；由根复合体发起，配置预定义的PCI系统端点设备头部区域；设备号/ID号；BAR）；

                                              ②可被主板连接或者挂载；

                                              ③显卡、网卡等功能卡。

2.3 pcie配置空间

   1. BAR（base address register）：①上位机只能看到pcie板卡bar设置的一块空间，而pcie板卡可以看到上位机所有空间；

                                                            ② 作用：用来做计算机与主板的通信，如果是32bit地址，每个bar都是32bit（一共有6个bar）；如果是64bit地址，则有3个bar空间（0-1、2-3、4-5）；

                                                            ③ bar空间的含义：主机在给主板发data的时候，必须往bar里面填表示空间大小的数，bar在申请IP核时，要填写相应 的空间，这个空间在biox启动的时候 会向内存申请与bar里面填充的 相同大小的空间，将来上位机程序往该内存填数的时候，会自动生成TLP包，传给主板，主板解析。

                                                             ④ 通过bar传递数据都是慢数据，一般用于传递一些控制、地址、简单数据等，实际需要大量数据传递时候，使用DMA传递。

   2.4 TLP包类型

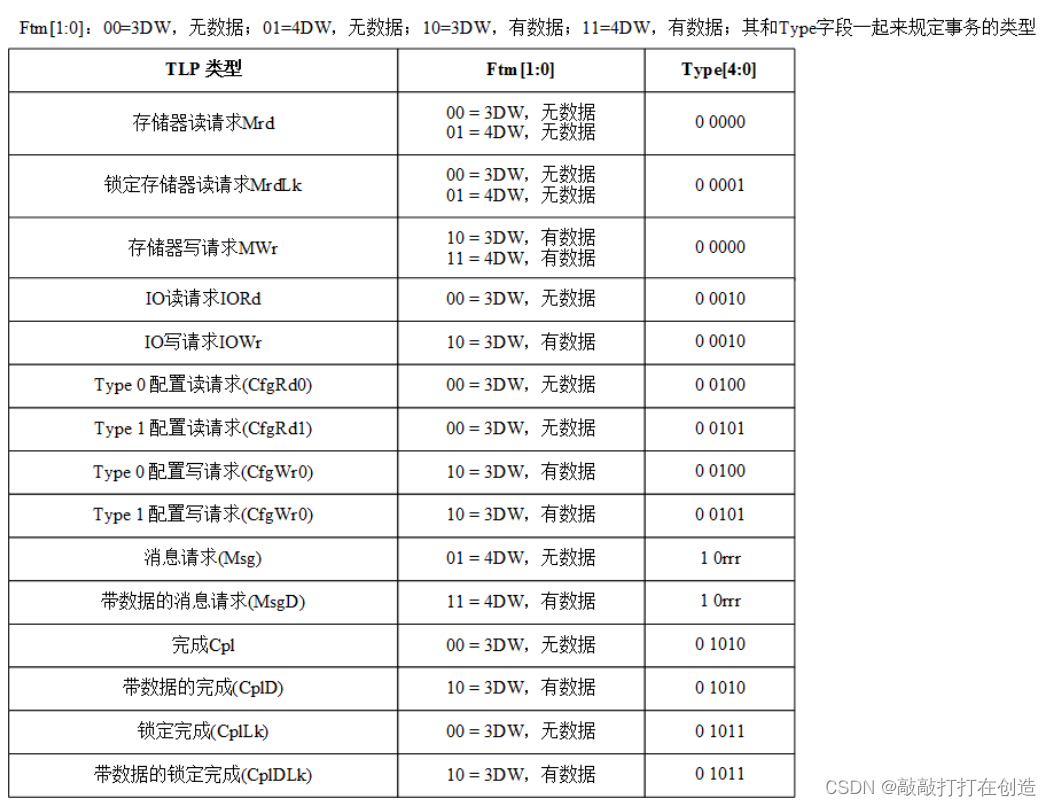

图2-2 TLP包类型

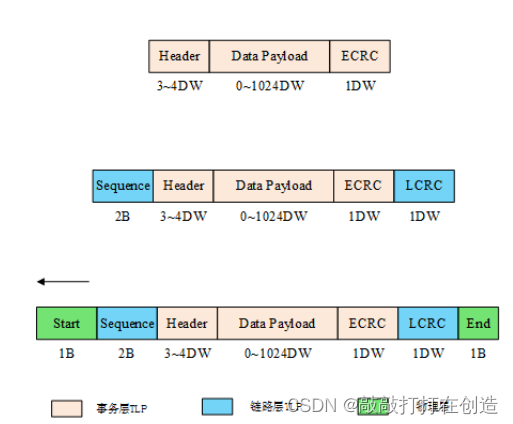

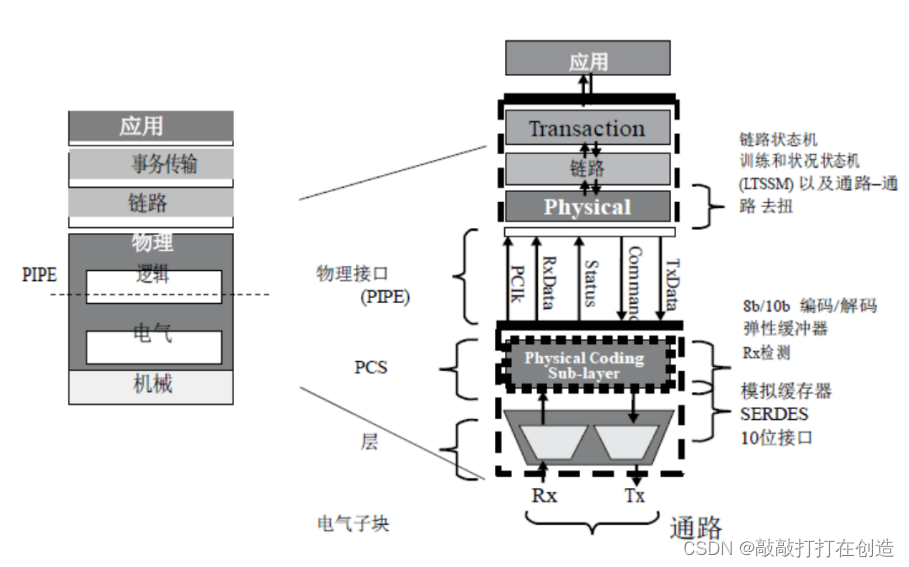

图2-3 pcie协议层级结构

在本设计中，我重点掌握应用层，其他层已经集成到代码里面了，了解即可。

2.5 数据包路由  ：地址路由、ID 路由、隐含式路由。

                            ①端点设备的地址路由：端点设备检查TLP包中的地址与BAR中所有地址进行比较，如果不属于本端点范围，则拒绝。

                            ②端点设备的ID路由：端点设备检查TLP包里的 总线 ID 、设备 ID 和功能ID是否与本端点一致，这些信息在Type0的配置信息里可以捕获。

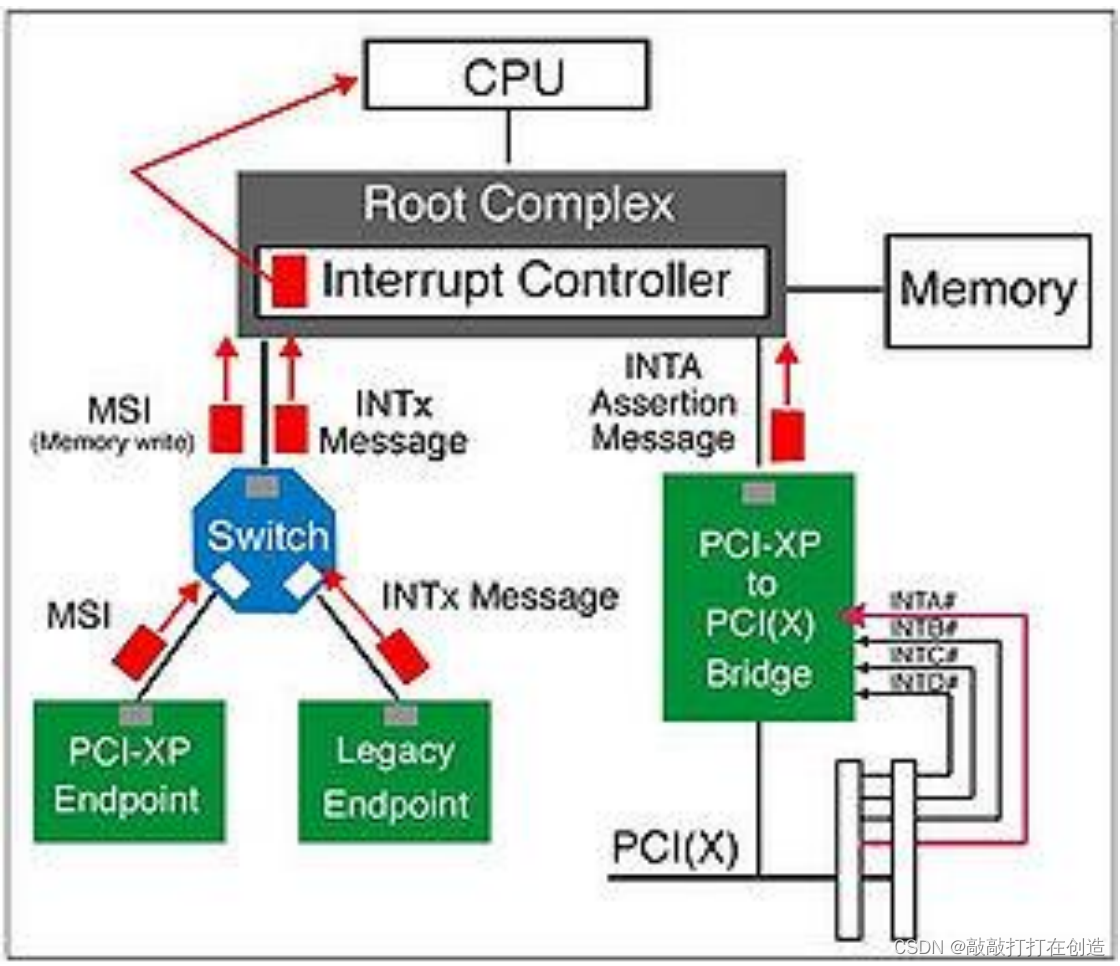

2.5中断类型：

                     ①真正的pcie设备：必须使用MSI（memory write）发送中断，

                     ②传统的端点设备：必须支持MSI，可以选择性地支持INTx消息；

                     ③pcie到pci（X）桥：必须支持INTx消息。

图2-4

三、 Riffa框架

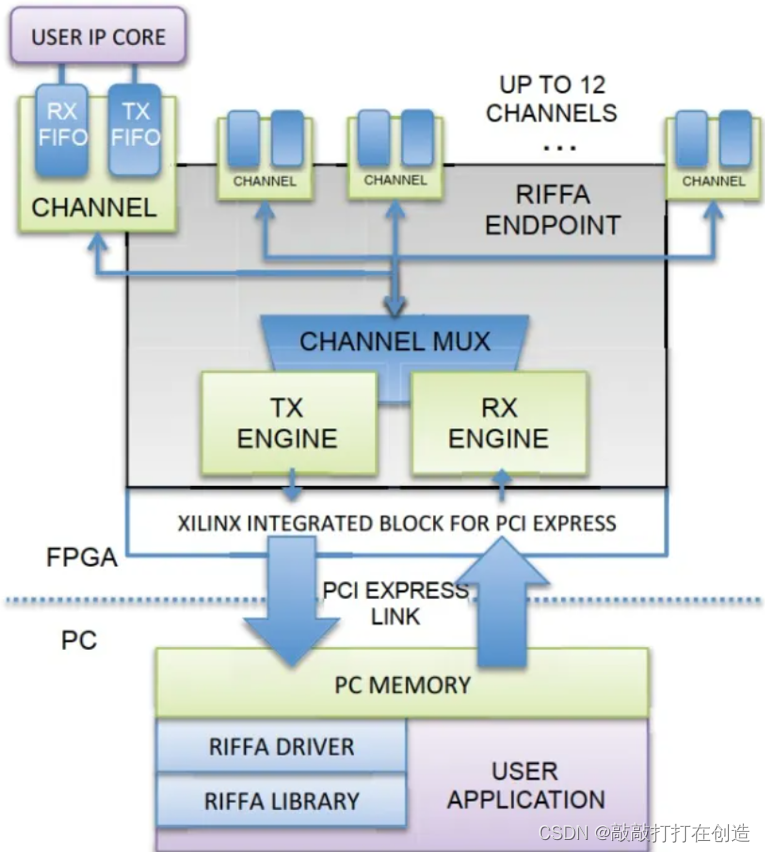

图3-1 Riffa框架

四、pcie的TLP 包

4.1 整体包结构概述

  1. TLP包由pcie的endpoint或root complex发送；

  2. 只包含两种包头长度：3DW和4DW（一个DW4个byte）。

4.2 包头结构通用字段

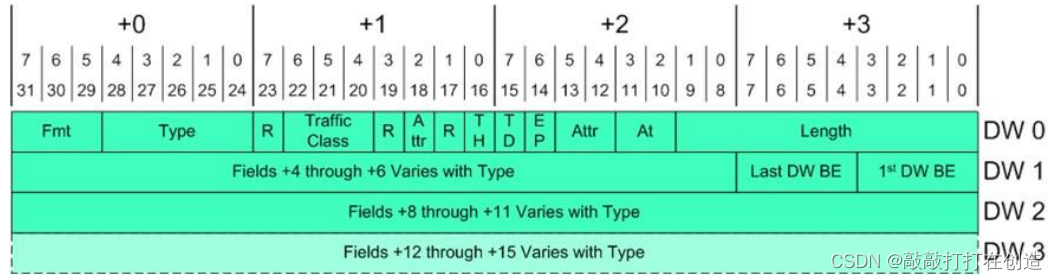

图4-1 TLP包包头结构

  1. 图4-1中R为保留字段，必须填充0；

  2. Fmt和Type字段含义如图4-2所示；

图4-2

  3. 交换等级（Traffic Class，TC）：TLP包交换过程中的优先级，数值越大越优先处理；

  4. 属性（Attr）：①共3bit，第18位的Attr是pcie2.1规范定义的，表示是否开启ID-base ordering的排序方式，通过bus、device、function ID来控制排序；

                              ②其余两位：Attr[1]为乱序、强序设置，1为乱序。强序有很好的报文解析和反馈顺序，但会影响效率，一个完成再一个。乱序，即使请求先到，但是内存还未被释放，这样可以让后来的请求到内存被释放的空间访问。Attr[0]为是否通过cache一致性处理，少量数据可以提高效率，大量数据没有用，使用可关闭。

  5. TH（tlp TPH）：pcie2.1提出。xilinx7系列的IP不支持。

  6. TD（TLP Digest）：1表示TLP层必须加ECRC。

  7.EP（endpoint poisoned）：错包标志，1为此TLP包被忽略。

  8. At（address type）：默认00表示不需要地址转换；10表示转换地址请求；11表示地址转换完成。

  9. length字段：用于Mwr、Cpl、Msg包，表示DW的数量。第一个包不能跨越4KByte寻址边界，起始地址和结束地址必须不能超过4k边界。

  10. first/ last byte enable：用来解决请求数据长度不是DW的整数倍的时候使用。

4.3 Memory write TLP包

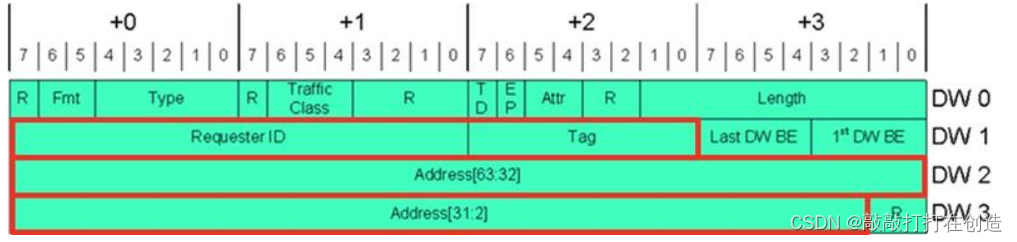

图4-3 Mwr 的TLP包

  1. request id：来源于RC，分为bus[7:0]（最大扇出256）、device[4:0]（每个bus最多32个device）、function[2:0]（每个device最多8个function）三部分。

  2. TAG扩展标识：请求方产生，保证唯一性，用来识别应答信息。

4.4 Memory read TLP包

图4-4 Mrd的TLP包

  1. 由图4-4可以看出，Mrd包（non-posted事物）和Mwr（posted事物）包没很大的差别，但是他需要一个独立的反馈事物来反馈数据。

4.5 completion/completion with data TLP包

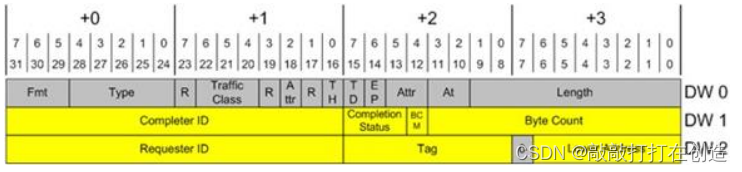

图4-5 cpl/cpld包

  1. completer ID：表示由谁反馈的数据，可用于debug；

  2. requester ID：表示谁发起的数据请求，可从Mrd包中复制此ID；

  3. completion status：000表示成功响应，001表示不支持此请求，010表示配置请求请重试，100表示请求被忽略；

  4. Tag ：从Mrd请求包中复制此字段；

  5. byte count：表示剩余未反馈的数据（为当前包要传递的数据量加还未反馈的数据量）。

  6. lower address：表示第一个有效字节的地址的低7位。注意：lower address 和 length不能跨越RC(root complex）的RCB（read completion boundary）读完成包的边界，但是可以是RCB的整数倍。

  7. MPS（max payload size）：是系统最大可承载byte的数量，系统的MPS会取所有MPS的最小值。

  8. 一般在分包数量是，先根据RCB，发送一定数量的data将地址凑到RCB的整数倍，然后每个包的数据量根据MPS 来确定。

五、总结

了解了pcie的基础知识和riffa框架后，我们下一步就要使用pcie IP core和riffa框架来搭建工程了。
