操作系统 第七章 输入输出系统（上）

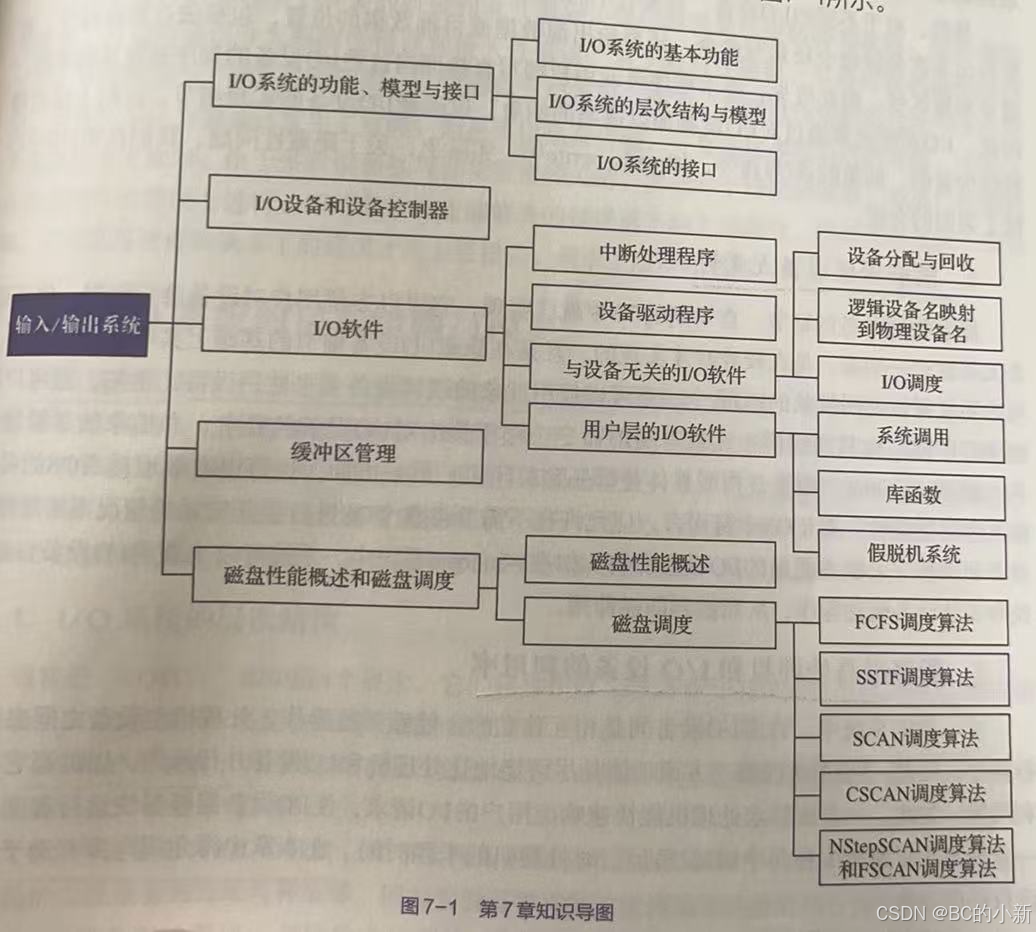

本章思维导图

7.1 I/O系统的功能、模型与接口

7.1.1 I/O系统的基本功能

（1）能够隐藏I/O设备的细节。

（2）能够保证设备无关性。

（3）能够提高处理及和I/O设备的利用率。

（4）能够对I/O设备进行控制。

（5）能够确保对设备的正确共享。

（6）能够处理错误。

第一、第二方面的功能是为了方便用户使用I/O设备；第三、第四方面的功能是为了提高处理机和I/O设备的利用率；第五、第六方面的功能是为了给用户在共享设备时提供方便。

7.1.2 I/O系统的层次结构与模型

I/O系统由I/O软件和I/O设备（硬件）等组成。目前已普遍采用具有层次结构的I/O系统。每层都是利用下层提供的服务来完成I/O功能中的某些子功能的。

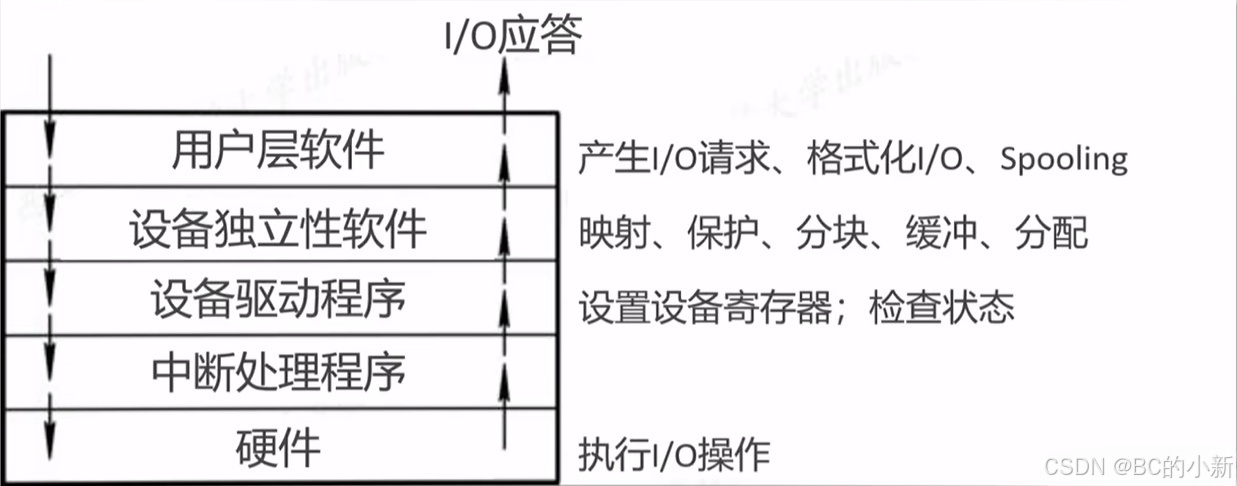

1 I/O系统的层次结构

（1）用户层软件。与用户交互，给用户操作设备提供了库函数。

（2）与设备无关的I/O软件。实现用户与设备驱动器的统一接口，设备命令，设备保护，分配释放，缓冲区管理。

（3）设备驱动程序。与硬件直接想关，实现CPU向设备发出的操作命令，驱动IO设备工作。

（4）中断处理程序。保存现场信息，转ISR，恢复现场，返回。

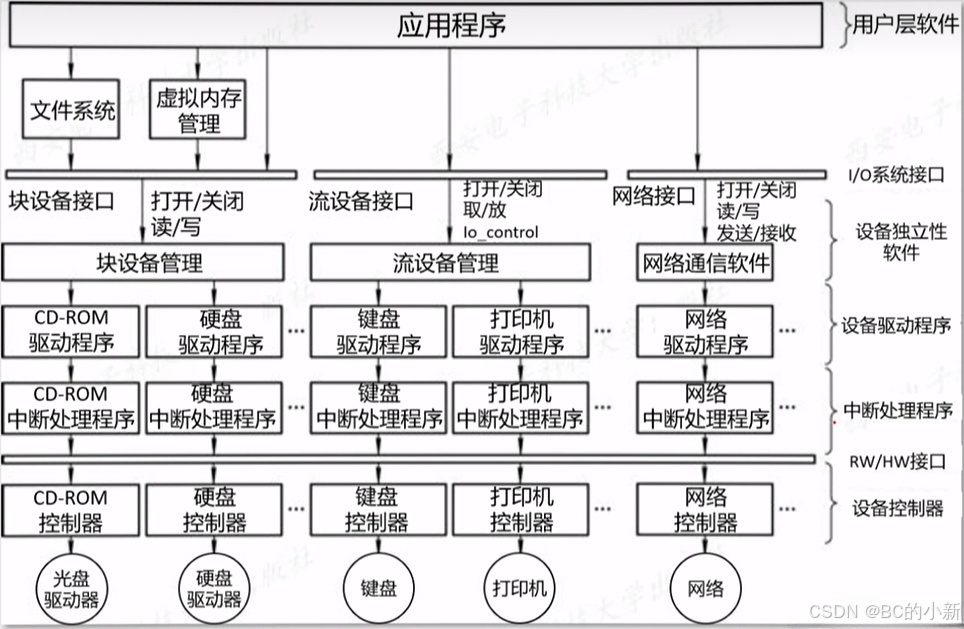

2 I/O系统的模型

7.1.3 I/O系统的接口

I/O系统与上层之间的接口，根据设备类型的不同，可分为三个接口：块设备接口、流设备接口和网络通信接口。

1 块设备接口

块设备接口是块设备管理程序与上层之间的接口。该接口反映了大部分磁盘存储器、光盘存储器、闪存等的本质特征，用于控制该类设备的I/O。

（1）块设备。是指数据的存取和传输都是以数据块为单位的设备。典型的块设备是磁盘。该设备的基本特征是传输速率较高，每秒几十MB或几百MB。可寻址；可随机访问；DMA方式传输。

（2）隐藏了磁盘的二维结构。磁道->扇区->逻辑块号。

（3）将抽象命令映射为低层操作。将上层抽象命令映射为底层操作，逻辑块号为具体磁盘地址。

2 流设备接口

流设备接口是流设备管理程序与上层之间的接口。又称为字符设备接口，反映了大部分字符设备的本质特征，用于控制字符设备的I/O。

（1）字符设备。是指数据的存取和传输都是以字符（字节）为单位的设备，如打印机、键盘等。字符设备的基本特征是传输速率较低，每秒几B或数千B。不可寻址；中断驱动I/O方式。

（2）get操作和put操作。由于字符不可寻址，因此采用顺序存取方式并使用缓冲区。

（3）in-control指令。字符设备种类多，差异大，流接口提供in-control设置设备参数。

3 网络通信接口

现在的OS都提供面向网络的功能。OS提供网络软件和网络通信接口，计算机通过网络与其他计算机进行通信与数据访问。

7.2 I/O设备和设备控制器

7.2.1 I/O设备

1 I/O设备的类型

（1）按使用特性分类。第一类是存储设备，也称为外存、辅存，是用于存储信息的主要设备。第二类是I/O设备，它又可分为输入设备、输出设备和交互式设备。输入设备用于接受外部信息，如键盘、鼠标、扫描仪、视频摄像机等。输出设备用于将计算机处理后的信息送向处理机外部的设备，如打印机、绘图仪等。交互式设备主要有显示器等。

（2）按传输速率分类。第一类是低速设备，其传输设备仅为每秒几字节至数百字节，典型的低速设备有键盘、鼠标等。第二类是中速设备，其传输设备为每秒数千字节至数十万字节，典型的中速设备有行式打印机、激光打印机等。第三类是高速设备，其传输设备为每秒数十万字节至千兆字节，典型的高速设备有磁带机、磁盘机、光盘机等。

2 设备与设备控制器之间的接口

设备并不直接与CPU通信，而是与设备控制器通信。

接口中的三类信号：数据信号；状态信号；控制信号。

7.2.2 设备控制器

设备控制器的主要功能是，控制一个或多个I/O设备，以实现I/O设备和计算机之间的数据交换。它是CPU与I/O设备之间的接口，接受从CPU发来的命令。设备控制器可分为两类：一类是用于控制字符设备的控制器，另一类是用于控制块设备的控制器。

1 设备控制器的基本功能

基本功能：接受和识别命令；数据交换；标志和报告设备的状态；地址识别；数据缓冲区；差错控制。

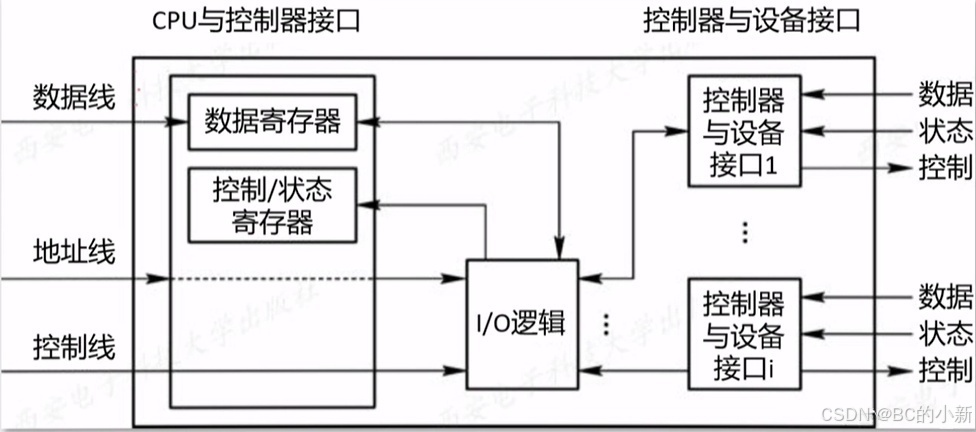

2 设备控制器的组成

组成：设备控制器与CPU之间的接口；设备控制器与I/O设备之间的接口；I/O逻辑。

7.2.3 内存映像I/O

每个端口都有地址，CPU通过端口地址控制设备控制器工作

端口地址有两种编址方式

①设备独立编址方式(利用特定I/O指令方式)

②内存统一编址(内存映像方式)

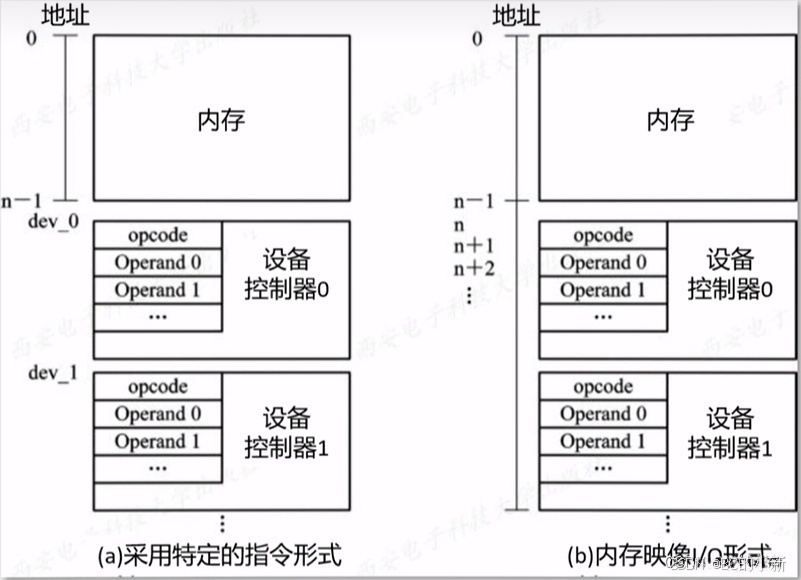

1 采用特定I/O指令形式

用于独立编址，端口地址与内存地址不可重叠，读端口和读内存用不同的指令，通过IO指令控制设备端口读写。如微机：IN/OUT/MOV

2 采用内存映像I/O指令形式

用于统一编址中，端口地址与内存地址统一编制，作为内存地址空间的一部分，读端口和读内存用相同指令，简化IO编程。

7.2.4 I/O通道

1 I/O通道设备的引入

设备控制器减少了CPU对I/O设备的干预，大型机增设I/O通道，I/O通道是一种特殊处理机:只执行IO指令，与CPU共享内存，把CPU从繁重I/O任务解脱。

①数据传输由通道完成

②IO操作组织，管理及结束工作尽量独立由通道完成

③CPU专注数据计算

通道是一种特殊的处理机，但又与处理机不同：通道没有自己的内存；通道指令类型单一。

2 通道类型

（1）字节多路通道。以字节交叉方式工作，连接多个低速设备，按时间片轮转方式为多个设备服务。

（2）数组选择通道。可连接多个高速设备，一次只服务一个设备，通道利用率低。

（3）数组多路通道。将数组选择通道传输速率高和字节多路通道能使各子通道(设备)分时并行操作相结合，按数组方式传输，速率高，通道利用率高。

3 通道传输“瓶颈”问题

由于通道价格昂贵，机器中所设置的通道数量势必较少，这往往又会使它成为I/O的“瓶颈”，进而造成整个系统吞吐量下降。

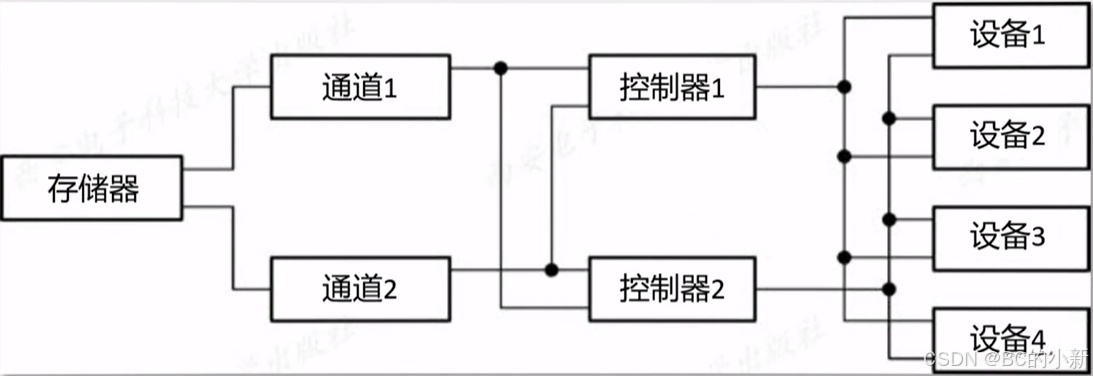

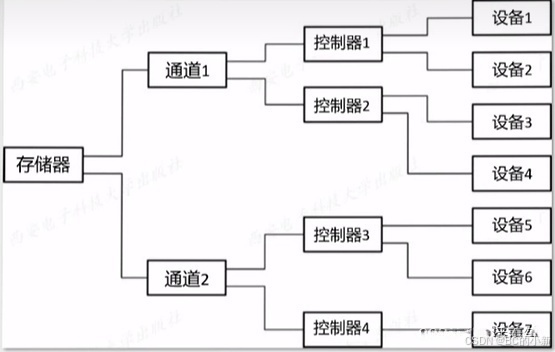

解决“瓶颈”问题最有效的方法：增设通路而不增加通道，一个设备连接多个控制器，一个控制器连接多个设备。

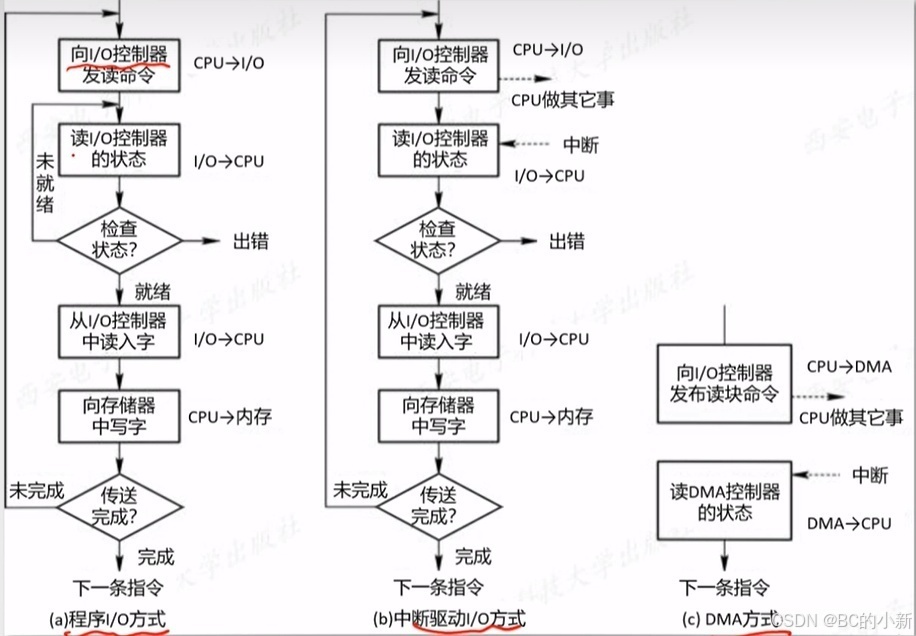

7.2.5 I/O设备的控制方式

1 使用轮询的可编程I/O方式

最早出现的I/O处理方式。轮询查询I/O控制器中的状态R，busy=0/1。

特点：

①CPU绝大部分时间查询设备状态，CPU忙等；

②CPU主动,设备被动。

2 使用中断的可编程I/O方式

CPU向设备控制器发出I/O命令，然后继续返回执行原理命令；设备控制器按命令要求去控制指定I/O设备。CPU与I/O设备并行操作；完成后设备控制器由CPU发出中断，CPU中断处理读/写数据。

特点：

①设备主动；

②CPU与I/O设备并行工作，CPU只需要极短时间处理中断；

③提高资源利用率和吞吐量；

④实时性好。

3 直接存储访问（DMA）方式

中断驱动I/O仍以字节为单位进行I/O，每传送1字节发送一次中断；中断处理前后开销大，若用于块设备效率低，中断过于频繁；为进一步减少IO对CPU的干预，引入直接存储器访问方式，也称DMA。

特点：

①传输单位是数据块，CPU和I/O设备每次至少传输一个数据块；

②数据从设备直接送入内存，或者相反，不经过CPU；

③仅在传送开始和结束才需CPU干预，整块数据传送是在DMA控制器的控制下完成的；

④DMA比中断方式CPU和I/O设备并行度高。

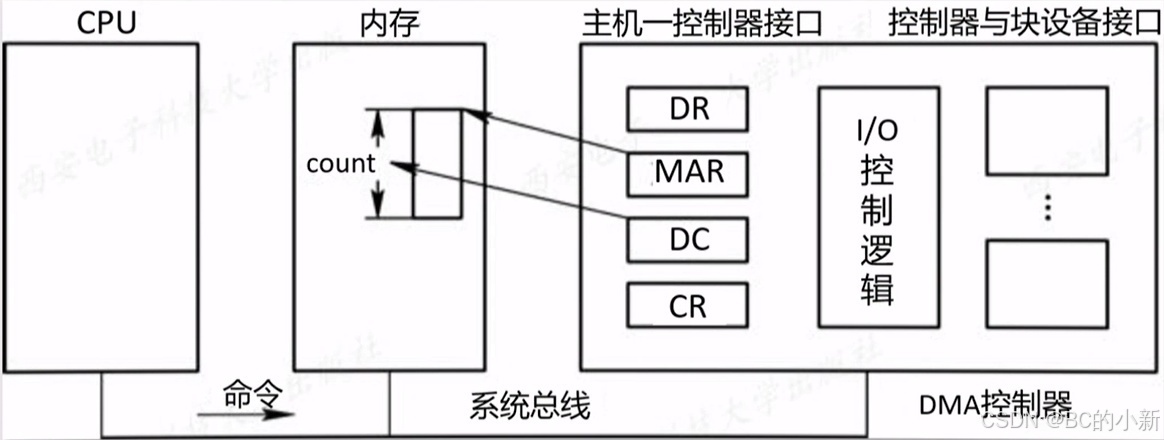

·DMA的组成

DMA控制器由三部分组成:主机与DMA控制器的接口，DMA控制器与块设备的接口；I/O控制逻辑

命令/状态寄存器 CR,内存地址寄存器MAR,数据寄存器DR,数据计数器DC

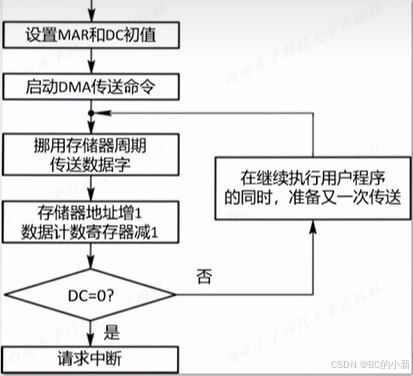

·DMA的工作过程

以磁盘为例:

CPU向设备控制器发出命令，并设置DR,MAR,DC,CR；启动DMA控制器进行数据传送；在DMA控制器控制下数据传至内存，CPU可做其他工作；完成后DMA控制器发中断请求。

4 I/O通道方式

（1）I/O通道方式的引入。进一步减少CPU对I/O设备的干预，以多个块为单位进行数据传送，一次传送多组数据到多个不同的内存区域。

（2）通道程序。通道程序通过执行通道程序并与设备控制器共同实现I/O设备的控制，通道程序是一系列通道指令(通道命令)所构成，通道指令通常与I/O操作有关，指令包含：

①操作码 ②内存地址 ③计数 ④通道结束位P:是否是最后一条指令 ⑤记录结束标志R:R=0:与上条记录相同，R=1:新纪录。

7.3 中断和中断处理程序

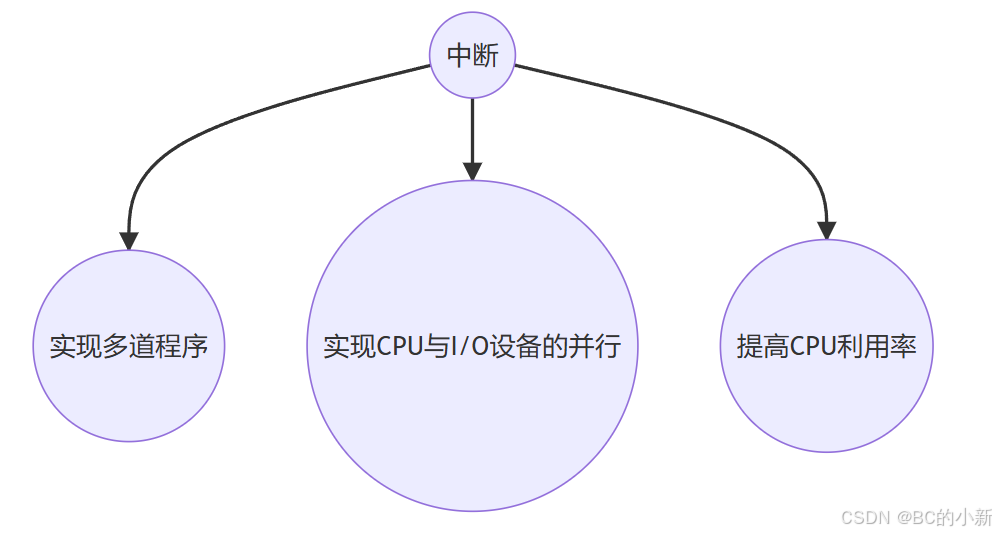

7.3.1 中断

1 中断和陷入

（1）中断（interrupt）。指CPU对I/O设备发来的中断信号的一种响应。IO设备向CPU发出的信号，又称外部中断。CPU暂停正在执行的程序，保留CPU环境后，自动地转去执行该IO设备的中断处理程序。

（2）陷入或陷阱（trap）。由CPU内部事件所引起的中断，又称内中断。例如：运算溢出，程序出错，非法指令，地址越界。

2 中断向量表和中断优先级

（1）中断向量表。OS为每个中断都配备一个中断号和中断处理程序(ISR)；ISR在内存的首地址称为中断向量；系统所有中断向量放在一起构成表格称为中断向量表IVT。

（2）中断优先级。根据中断紧迫程度为中断安排优先级；优先级越高越紧迫；高优先级可打断低优先级的执行，中断嵌套。

3 处理多中断信号源的方式

（1）屏蔽（禁止）中断。处理中断时屏蔽所有中断。简单，所有中断按顺序处理，不能满足实时性要求高的中断请求。

（2）嵌套中断。如果同时有多个中断发送，先处理优先级高的中断；高优先级中断可抢占低优先级中断CPU。

7.3.2 中断处理程序

进程请求I/O操作将被挂起，I/O设备完成I/O操作后，设备控制器向CPU发出I/O中断请求，CPU响应后转入中断处理程序，中断处理程序执行相应处理，处理完解除相应进程的阻塞状态。

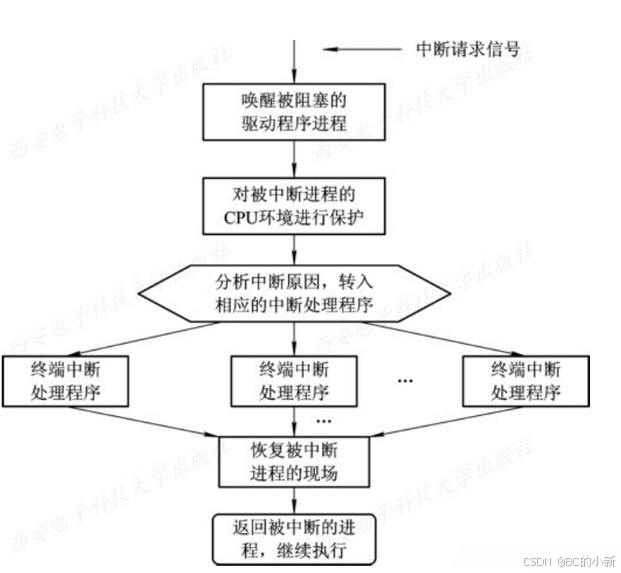

中断处理程序的处理过程可分为以下几个步骤。

（1）测定是否有未响应的中断信号。

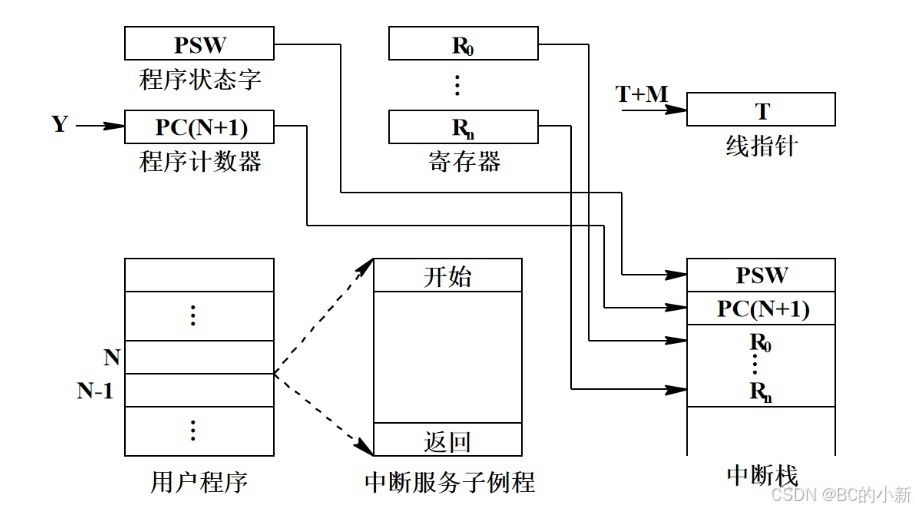

（2）保护被中断进程的CPU现场环境。

（3）转入相应设备的中断处理程序。

（4）处理中断。

（5）恢复CPU现场环境后退出中断。

7.3.3 实例：Linux系统中断处理

中断处理程序是普通的C函数，设计可分为3个部分：注册中断；处理中断；注销中断。

7.4 设备驱动程序

设备驱动程序又称为设备处理程序。它是I/O系统的上层与设备控制器之间的通信程序，其主要任务是接收上层软件发来的抽象I/O要求，如read或write命令。

7.4.1 设备驱动程序概述

1 设备驱动程序的功能

① 接受设备无关层软件的命令和参数，将抽象命令转换为与设备相关的低层操作序列。

② 检查I/O合法性，了解设备工作状态，传递与I/O设备有关的操作序列，设置设备工作方式。

③ 发出I/O命令，若设备空闲便启动I/O设备完成操作；若设备忙碌则将请求块挂在设备队列上等待。

④ 及时响应设备控制器的中断请求，根据中断类型调用相应中断处理程序。

2 设备驱动程序的特点

① 实现设备无关层软件与设备控制器的通信和转换程序。

② 与设备控制器及I/O设备紧密相关。

③ 与I/O设备所采用的I/O控制方式紧密相关，若中断驱动和DMA。

④ 因为与设备的紧密相关，许多用汇编语言编写。目前很多驱动程序已经固化在ROM中。

⑤ 驱动程序应允许可重入，一个正在运行的驱动程序常会在一次调用完成前再次被调用。

3 设备处理方式

① 每类设置一个进程，专门执行该类设备I/O操作，如交互式中断进程。打印进程等，适合大型系统。

② 系统中只有一个I/O进程，执行所有各类设备I/O操作。

③ 不设置专门设备处理进程，只为各类设备设置相应设备驱动程序供调用，该方式最为普遍。

7.4.2 设备驱动程序的执行过程

执行过程分为5个过程。

①将抽象要求转换为具体要求：如逻辑块号转化为磁盘地址。

②检查请求服务合法性。

③检查设备状态：是否为就绪状态? 状态R。

④传送必要参数:命令R，工作模式，如232的波特率，校验方式。

⑤启动I/O设备。

7.4.2 设备驱动程序的框架

1 设备驱动程序与外界的接口

（1）设备驱动程序与OS内核的接口。

（2）设备驱动程序与系统引导的接口。

（3）设备驱动程序与设备的接口。

2 设备驱动程序与外界的组成

（1）设备驱动程序的注册与注销。

（2）设备的打开与释放。

（3）设备的读/写操作。

（4）设备的控制操作。

（5）设备的中断与轮询。
