操作系统 第七章 输入输出系统（下）

7.5 与设备无关的I/O软件

目的 ：方便用户和提高OS的可适应性和可扩展性。

7.5.1 与设备无关软件的基本概念

1 通过物理设备名使用设备

早期OS应用程序使用物理设备名访问设备；应用程序与设备直接相关。 特点：程序不灵活，用户不方便，设备利用率低。

2 引入逻辑设备名

为实现设备无关性引入逻辑设备和物理设备概念；逻辑设备名是抽象的物理，如/dev/printer；应用程序使用逻辑设备名，该类设备只要有空闲就不阻塞；设备无关系软件还可以实现I/O重定向。

3 逻辑设备名到物理设备名的转换

使用逻辑设备名需要方便用户，但操作设备需要物理设备名；I/O系统具有将逻辑设备名转为具体物理设备名的功能；系统需要配置一张逻辑设备表(LUT)。

7.5.2 与设备无关软件的共有操作

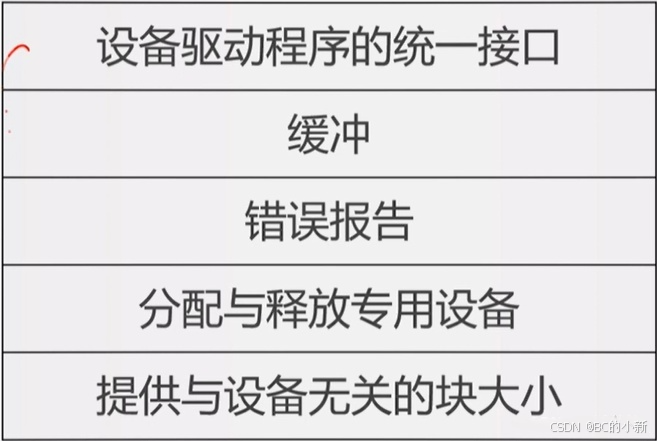

1 提供设备驱动程序的统一接口

a. 添加新设备驱动程序变得很容易

b. 方便开发人员编写设备驱动程序

c. 要将抽象设备名转为具体物理设备名，再找到驱动程序入口

2 缓冲管理

a. 目的: 缓和CPU和I/O设备之间的矛盾，提高CPU利用率

b. 缓冲区形式:单缓冲区，双缓冲区，循环缓冲区，公用缓冲池

3 差错管理

a.设备有许多机械和电气部分，比CPU更容易出现故障，两类错误:

• ①暂时性错误，重试操作纠正
• ②持久性错误，向系统报错

b.多数错误由Driver处理，设备无关性软件只处理Driver无法处理的错误

4 独占设备的分配与回收

a. 两类设备:独占设备和共享设备

b. 独占设备必须由I/O系统统一分配:空闲则分配；忙则进程阻塞并放于设备后备队列，空闲时唤醒

5 提供独立于设备的逻辑数据块

a. 不同类型设备数据交换单位不同，如字符设备/块设备/扇区大小

b. 设备独立性软件应隐藏这些差异被逻辑设备使用

7.5.3 设备的分配与回收

1 设备分配中的数据结构

①设备控制表DCT

②控制器控制表COCT

③通道控制表CHCT

④系统设备表SDT

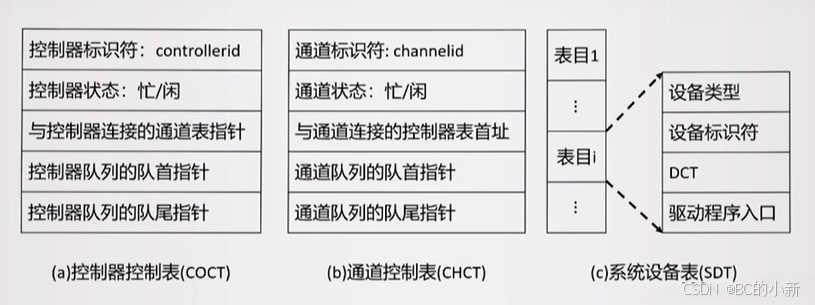

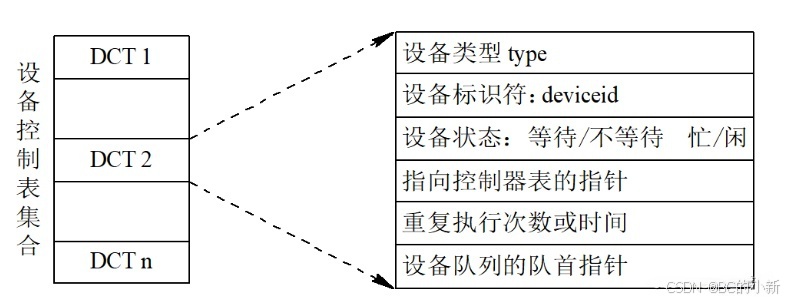

（1）设备控制表。 为每个设备都配备一张设备控制表，记录设备情况。

（2）控制器控制表。 每个设备控制器都配备一张设备控制器控制表。

（3）通道控制表。每个通道都有一个通道控制表。

（4）系统设备表。

a. 记录全部设备情况，整个系统一张

b. 每设备一个表目：设备类型，设备标识符，设备控制表及设备驱动程序入口

2 设备分配时应考虑的因素

（1）设备的固有属性。

①独占设备分配策略:一个设备分配一个进程，独占到释放

②共享设备分配策略:可同时分配多个进程，需合理调度

③虚拟设备分配策略:属于可共享设备，可同时分配多个进程

（2）设备分配算法。① 先来先服务算法；② 优先级高优先算法。

（3）设备分配中的安全性。

①安全分配方式。a. 发出I/O请求即阻塞直到I/O完成，阻塞时不能再请求资源；b. 摒弃死锁"请求和保持"条件，系统不会发生死锁，CPU和I/O顺序发生，效率低

②安全分配方式。a. 发出I/O请求继续运行，仅当请求的设备被占用才阻塞；b. 优点: 一个进程可操作多个设备，进程推进迅速；c. 缺点:分配不安全，具备"具备请求和保持"条件，可能死锁。

3 独占设备的分配程序

① 分配设备:由物理设备名查SDT，找到对应DCT，根据设备状态处理

② 分配控制器:由DCT转到COCT，根据控制器状态处理

③ 分配通道:由COCT找到CHCT，根据通道状态处理

4 设备分配程序的改进

前例以物理设备名提出I/O请求，若指定设备忙则分配失败；前例设备分配程序不具有与设备无关性；为获得设备的独立性，进程应使用逻辑设备名请求I/O：

① 由逻辑设备名在SDT中找到一个该类设备DCT

② 若忙则找第二个DCT，依次类推，知道找到空闲设备表

③ 设备分配后再分配设备控制器和通道

7.5.4 逻辑设备名映射到物理设备名

1 逻辑设备表（LUT）

作用:将逻辑设备名映射为物理设备名

逻辑设备表:

表项:逻辑设备名，物理设备名，设备驱动程序入口地址

用逻辑名分配物理设备后，字LUT上建立新表目，填写相关信息

2 逻辑设备表（LUT）的设置

①整个系统只能有一张LUT

不允许有相同逻辑设备名，所有进程不能使用相同逻辑设备名，主要用于单用户系统

② 每个用户设置一张LUT

用户登陆时建立进程及LUT，LUT放于PCB中，LUT表目只有：逻辑设备名和系统设备表(SDT,多用户系统配置)指针

7.6 用户层的的I/O软件

7.6.1 系统调用与库函数

1 系统调用

① 不允许用户态应用进程去直接调用核心态(系统态)的OS进程

② 应用进程在运行时又必须取得OS所提供的服务

③ 应用程序通过系统调用间接调用OS的中I/O进程，对I/O设备进行操作

OS向用户提供的功能都必须通过系统调用获取；系统调用是应用程序获取OS服务的唯一途径；汇编语言用系统调用，C语言用库函数调用。

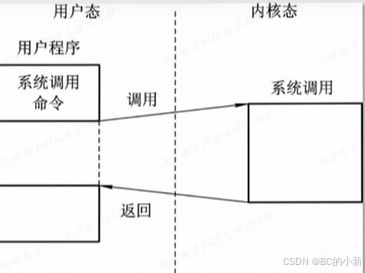

2 系统调用的执行过程

① 调用时将CPU状态改为核心态

② 执行具体I/O操作

③ 返回时将CPU状态改回用户态

3 库函数

UNIX中C语言的系统调用与库函数一一对应；微软定义WIN32 API应用程序接口，利用API取得OS服务，API与实际系统调用并不一一对应；通过系统调用时，库函数与调用程序一一链接，嵌入可执行程序中。

内核与库函数的关系：

① 内核提供OS基本功能

② 库函数提供OS扩展功能，用户通过库函数获取OS服务

7.6.2 假脱机系统

1 假脱机技术

多道系统利用一道程序模拟脱机系统外围控制机功能，实现磁盘与低速I/O设备的传输， 把在联机情况下实现的同时外围操作技术，称为 SPOOLing技术 ，称为 假脱机技术 。

通过假脱机技术可以将一台物理I/O设备虚拟为多台逻辑I/O设备，这样就可以允许多个用户共享一台物理I/O设备。

2 假脱机系统的组成

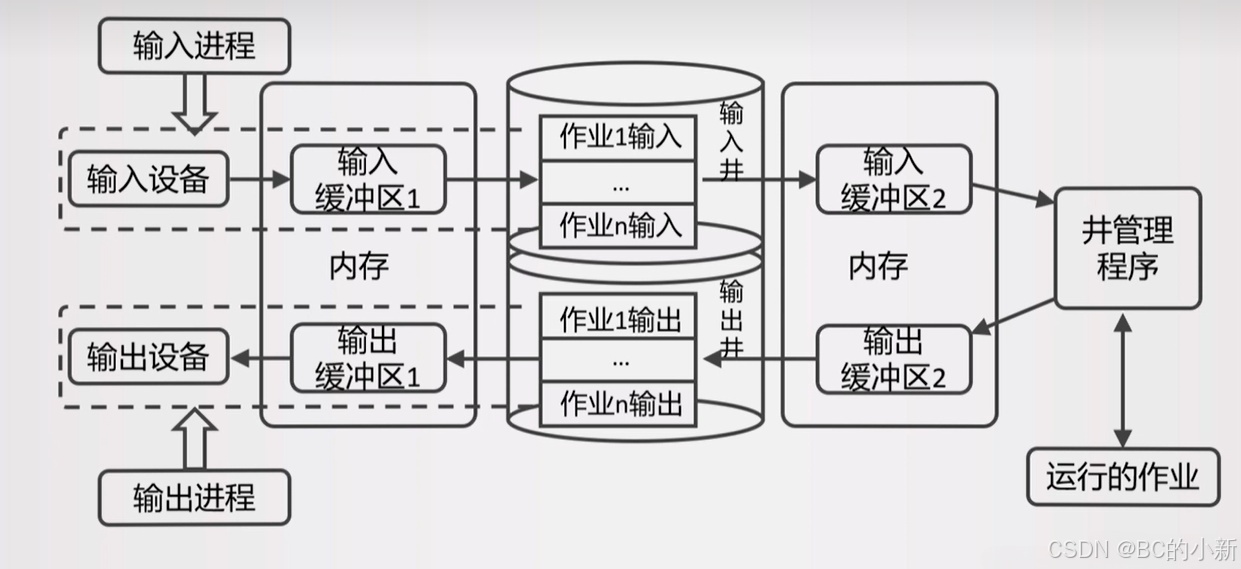

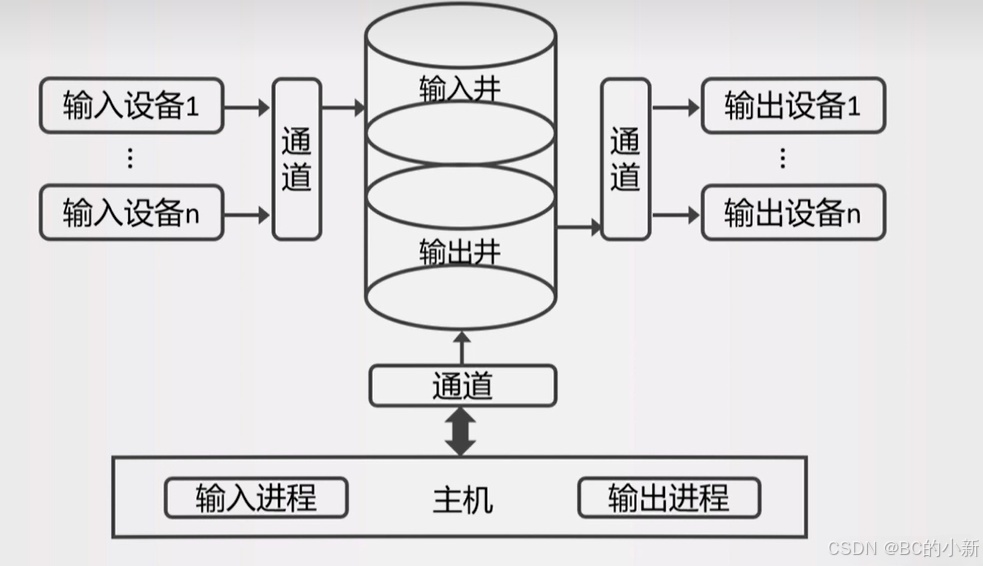

（1） 输入输出井：磁盘上开辟，井文件，连接成队列

（2） 输入输出缓冲区：内存中开辟，CPU与磁盘速度矛盾

（3） 输入进程和输出进程：预输入，缓输出

（4） 井管理程序：向输入井读信息或向输出井写信息

3 假脱机系统的特点

（1） 提高了I/O的速度 。 对低速设备操作转换为对磁盘缓冲区操作。

（2） 将独占设备改造为共享设备 。 没有为进程分配设备，只是在磁盘缓冲区分配空闲盘块和I/O请求表。

（3） 实现了虚拟设备功能 。 例如假脱机打印。

4 假脱机打印机系统

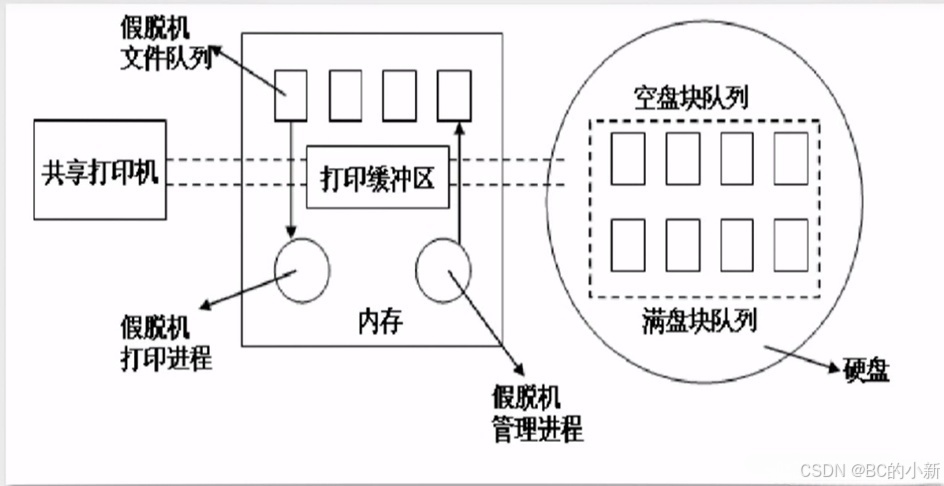

利用假脱机技术可 将打印机改造为共享设备，共享打印机技术广泛用于多用户系统和局域网络。

组成：

（1） 磁盘缓冲区：暂存用户输出数据，按队列来组织

（2） 打印缓冲区：内存中，暂存从磁盘缓冲区来的数据

（3） 假脱机管理进程：为用户建立假脱机文件，放入队列

（4） 假脱机打印进程：读取假脱机文件队列中文件打印

5 守护线程

将独占设备改造成共享设备都需要 一个守护进程及 假脱机文件队列； 守护进程是打印机唯一使用进程；其他进程把设备使用要求放于假脱机文件队列，由守护进程依次完成进程请求。

7.7 缓冲区管理

OS中所有I/O设备与CPU交换数据时都用的是缓冲区。

缓冲区实现方式：

（1）专门的硬件存储器组成，成本较高、容量小，速度快。

（2）利用内存做缓冲区，如Redis。

缓冲区管理主要功能:组织缓冲区，提供申请释放缓冲区的手段

7.7.1 缓冲的引入

原因：

（1）缓解CPU与I/O设备之间速度不匹配

（2）减少对CPU的中断频率，放宽对CPU中断响应时间的限制

（3）解决数据粒度不匹配问题

（4）提高CPU与I/O设备之间的并行性

7.7.2 单缓冲区和双缓冲区

1 单缓冲区

只有一个缓冲区。

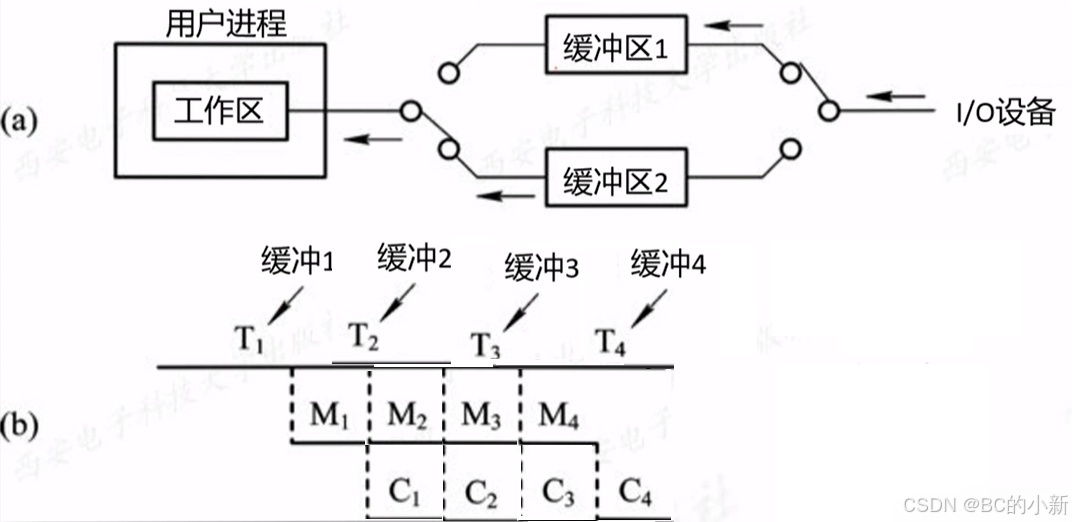

2 双缓冲区

有两个缓冲区供通信。

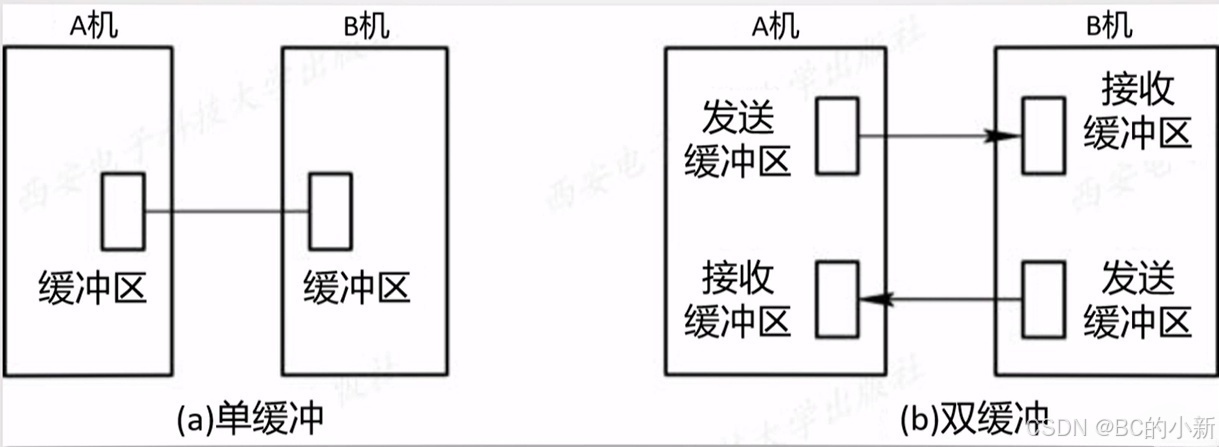

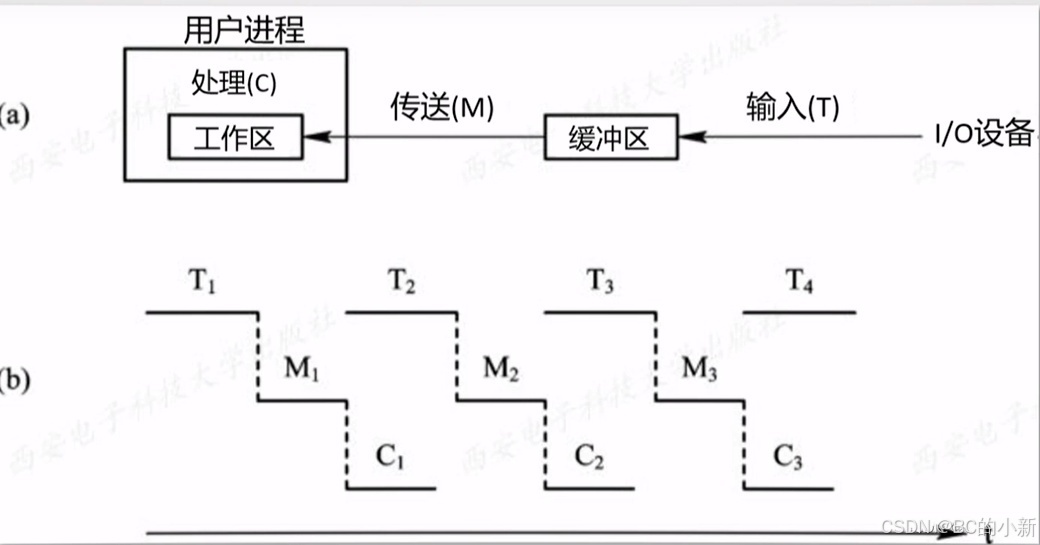

双机通信单缓冲和双缓冲区

7.7.3 环形缓冲区

双方速度接近双缓冲区效果较好；速度相差甚远时双缓冲区效果不好，可增加缓冲区数量解决；环形缓冲区由多个缓冲区组成，并且构成环形。

1 环形缓冲区的组成

（1） 多个大小相同缓冲区：输入缓冲区分类：空缓冲区R，满缓冲区G，当前缓冲区C。

（2） 多个指针：用于指示计算 进程下次可用缓冲区G的指针Nextg，用于指示 输入进程下次可用空缓冲区R的指针Nexti，用于指示计算 进程正在使用的缓冲区C的指针Current。

2 环形缓冲区的使用

（1） Getbuf过程 。

（2） Releasebuf过程 。

3 环形缓冲区同步问题

使用输入循环缓冲区，可使输入进程和计算进程并行执行。这就可能存在下述两种情况:

（1） Nexti指针追赶上Nextg指针 。空缓冲区完，输入进程阻塞。

（2） Nextg指针追赶上Nexti指针 。满缓冲区完，计算进程阻塞。

7.7.4 缓冲池

缓冲池与缓冲区的区别： 缓冲区 仅是一组内存块的 链表 ；而缓冲池则是包含了一个用于管理自身的 数据结构 和一组 操作函数的管理机制 ，用于管理多个缓冲区。

1 缓冲池的组成

缓冲池管理者多个缓冲区，每个缓冲区由 缓冲首部和缓冲体组成。 首部：缓冲区号，设备号，数据块数量，信号量，队列链接指针。

（1）空白缓冲队列emq。

（2）输入队列inq。

（3）输出队列outq。

2 Getbuf过程和Putbuf过程

缓冲池是互斥资源，内含信号量操作。

Getbuf过程 ： 从缓冲池获得一个缓冲区 。

Putbuf 过程： 将缓冲区还给缓冲池 。

3 缓冲池的工作方式

工作方式有4种：收容输入；提取输入；收容输出；提取输出。

7.7.5 缓存

缓存（cache）是 保存数据副本 的高速内存区域。

缓存和缓冲的区别 ：缓冲可以保存数据项的唯一的现有版本；而缓存只提供一个位于其他地方的数据项的更快存储脚本。

7.8 磁盘性能概述和磁盘调度

7.8.1 磁盘性能概述

磁盘是复杂机电设备，最重要存储设备，有大量文件；磁盘性能及可靠性极大影响系统性能。

改善磁盘系统性能的途径:

① 选择好磁盘调度算法

② 提高磁盘I/O速度，提高文件访问速度

③ 采取冗余技术，提高磁盘系统可靠性，建立可靠文件系统

1 数据的组织与格式

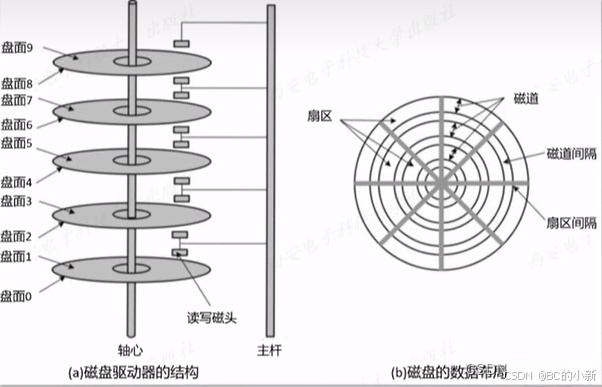

（1）磁盘结构:盘片，盘面，磁道，扇区，柱面

（2）一个扇区称为一个盘块，各扇区间保留一定间隙

（3）磁盘信息存储在扇区中，读写以扇区为单位，每个盘面都有磁头

（4）每条磁道存储相同容量的信息，内磁道比外磁道存储密度大

（5）磁盘数据块数目由盘块数，每面磁道数和每磁道扇区数决定

（6）不同盘面上相同编号磁道构成一个柱面

（7）现在磁盘每道扇区数可不同，OS提高虚拟逻辑扇区映射关系

2 磁盘的格式化

（1）磁盘格式化后才能存储数据

（2）格式化分为高级格式化和低级格式化

（3）低格式化后要对磁盘分区，每个分区就是一个独立逻辑磁盘

（4）磁盘第0面0道0扇区为主引导记录分区表，记录各分区起始扇区及大小，活动分区可引导操作系统

（5）高级格式化给分区设置一个引导块，空闲存储管理，根目录和一个空文件系统，并在为主引导记录分区表标记分区文件系统类型

3 磁盘类型

（1）硬盘和软盘，单片盘和多片盘，固定头磁盘和活动头(移动头)磁盘

（2）固定头磁盘：每条道有磁头，并行读写，速度快，用于大容量磁盘

（3）移动头磁盘：每个磁盘一个磁头，需寻道，串行方式读写，简单，用于中小型计算机如微机

4 磁盘的访问时间

（1）磁盘在工作时以恒定速率旋转

（2）磁盘访问时间Ta=寻道时间TS+旋转延迟时间Td+传输时间TT

（3）传输时间Tt，与磁盘转速和数据量有关

（4）读写b字节数据平均访问时间Ta=TS+1/(2r)+b/(rN)

（5）每秒转数r；读写数据字节b；每条磁道字节数N

（6）寻道时间与旋转延迟和数据量无关，占大头

（7）集中数据利于提高磁盘传输率

7.8.2 早期的磁盘调度算法

磁盘调度的目标是 使磁盘的平均寻道时间最短 。目前常用的磁盘调度算法有：FCFS调度算法、最短寻道时间优先（SSTF）调度算法。

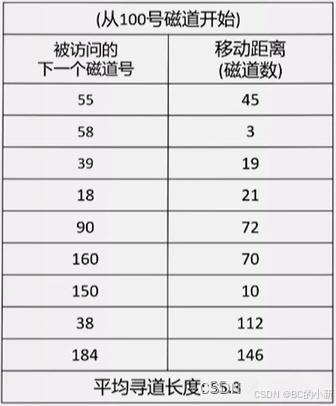

1 FCFS调度算法

FCFS算法是最简单的调度算法；根据进程访问磁盘的先后次序进行调度；FCFS适合请求I/O较少的场合。

优点：公平，简单，不会出现进程长期得不到满足情况

缺点：算法未优化，平均寻道时间长

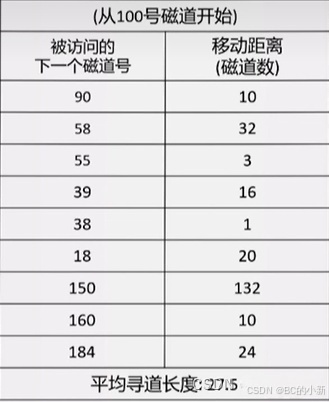

2 SSTF调度算法

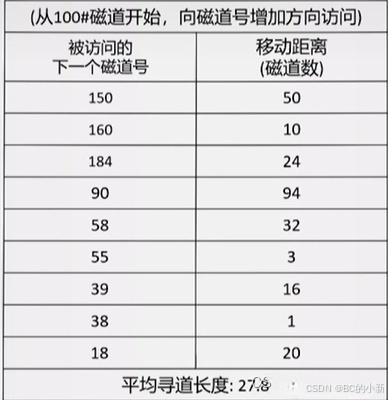

要求访问磁道与当前磁头所在的磁道距离最近。

特点：使每次寻道时间最短，但不能保证总的平均寻道时间短；平均寻道时间低于FCFS；可能有进程长期得不到服务。

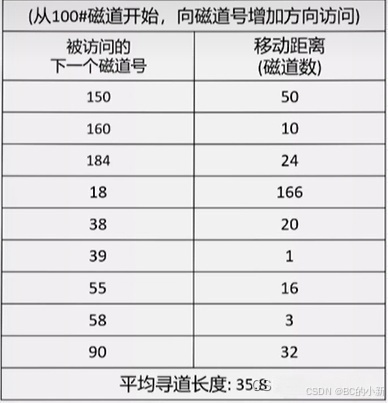

7.8.3 基于扫描的磁盘调度算法

1 SCAN调度算法

（1）SSTF算法是基于优先级的调度算法，使低优先级进程“饥饿”

（2）SCAN算法不仅考虑访问磁道与当前磁道距离，更优先考虑磁头移动方向

（3）选择进程标准：当前移动方向上距离当前磁头位置最近的请求

（4）也称为“电梯算法”，特点：不会有“饥饿”现象

2 CSCAN调度算法 循环扫描

（1）SCAN性能好，无饥饿现象，广泛用于大中小型机器和网络中的磁盘调度

（2）存在问题：个别进程请求会被大大地推迟

（3）CSCAN算法规定磁头只能单向移动，最小磁道号与最大磁道号构成循环，进行循环扫描

3 NStep SCAN调度算法和FSCAN调度算法

（1） NStep SCAN调度算法 。N步SCAN调度算法是将磁盘请求队列分成若干个长度为N的子队列，磁盘调度将按FCFS调度算法依次处理这些子队列。每处理一个子队列时又采用SCAN调度算法。

（2） FSCAN调度算法 。FSCAN算法实质上是N步SCAN算法的简化。

FSCAN算法只将磁盘请求队列分为两个子队列

①由当前所有请求磁盘I/O的进程形成的服务队列，按SCAN算法处理

②在扫描期间新出现的磁盘请求队列请求放入等待队列，新请求被推迟到下次扫描时处理
