verilog呼吸灯

设置1ms为一个pwm码，其中1us的信号代表‰1的占空比，实现0-1s占空比由1到0，0-2秒占空比由0-1。

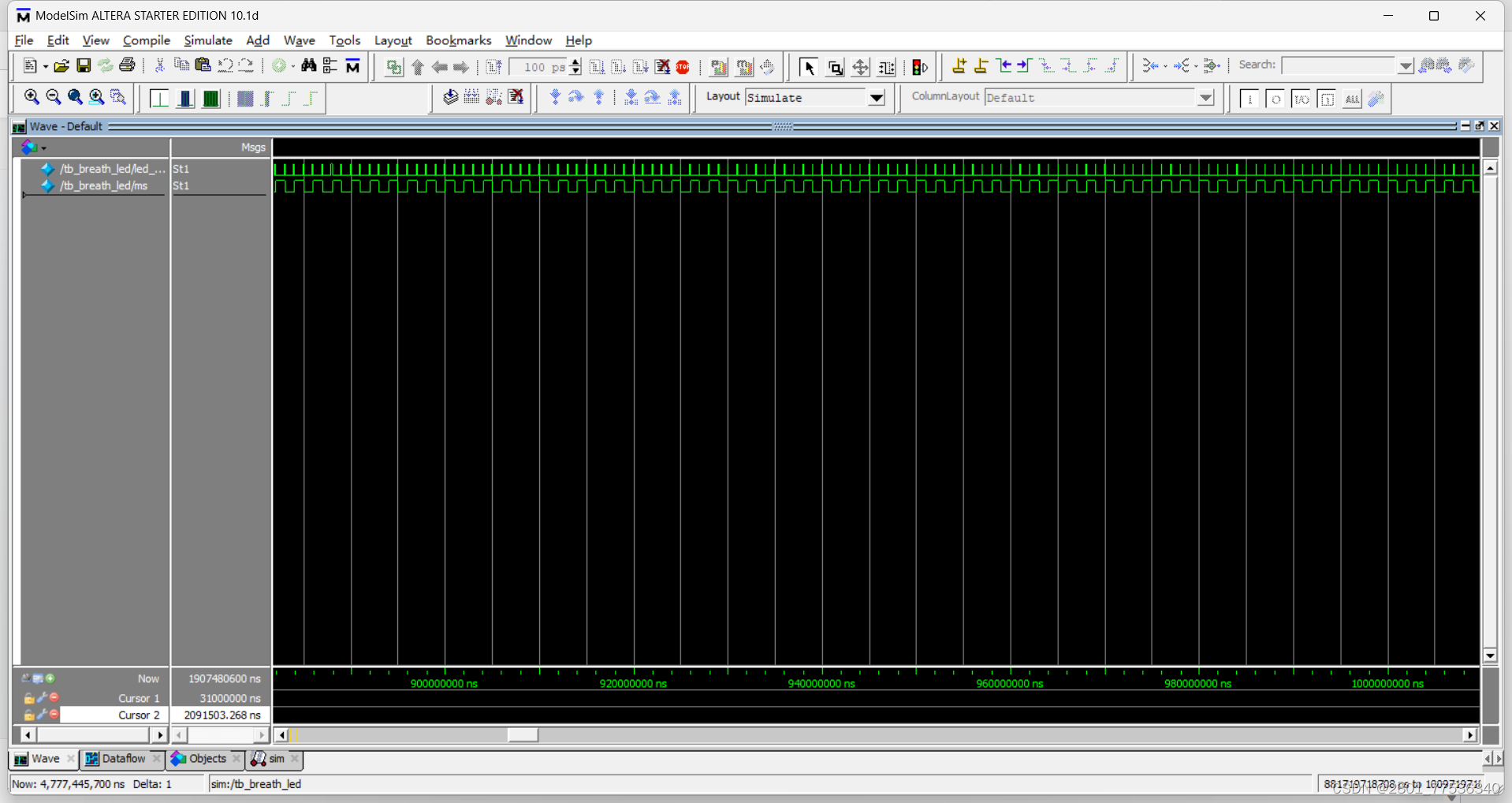

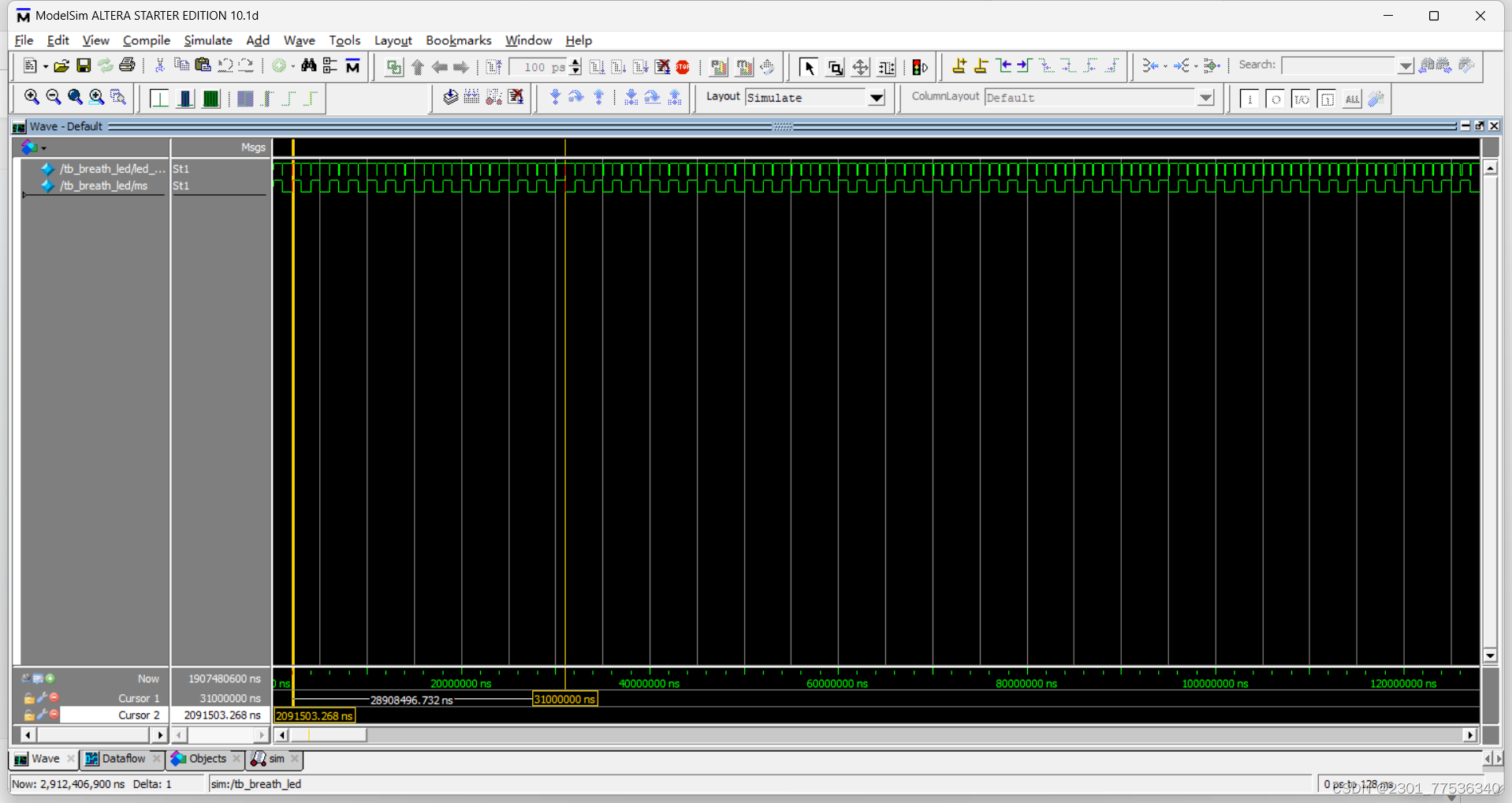

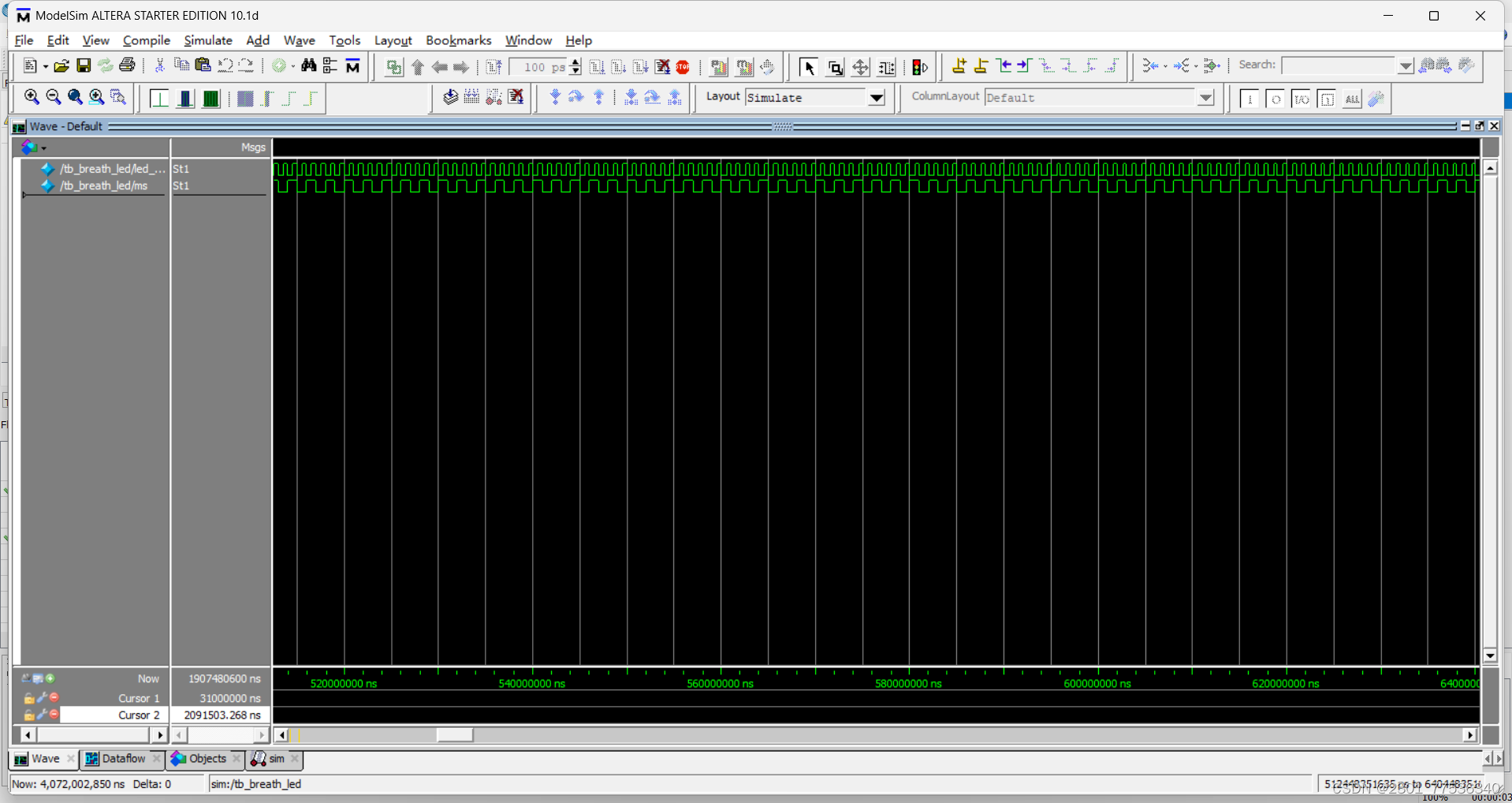

前0-1秒部分结果图

 为显示效果隐藏了时钟信号clk和us表示信号，根据us信号可以得到该毫秒占空比。

0-2秒占空比逐步升高，懒得放图了感兴趣的可以自己运行看看。

代码如下：



module breath_led
#(
	parameter CNT_1US_MAX=6'd9,//1us计数，根据激励文件中clk为50ns一个变换，clk100ns会有一次上升沿，该参数设置1us需要计数的clk上升沿
	parameter CNT_1MS_MAX=10'd999,//1ms计数，原理类似和1us计数类似，
	parameter CNT_1S_MAX=10'd999//1s计数，通过该计数翻转使能信号cnt_en，检测占空比是从0-1还是1-0
)
 (
	input wire sys_clk
