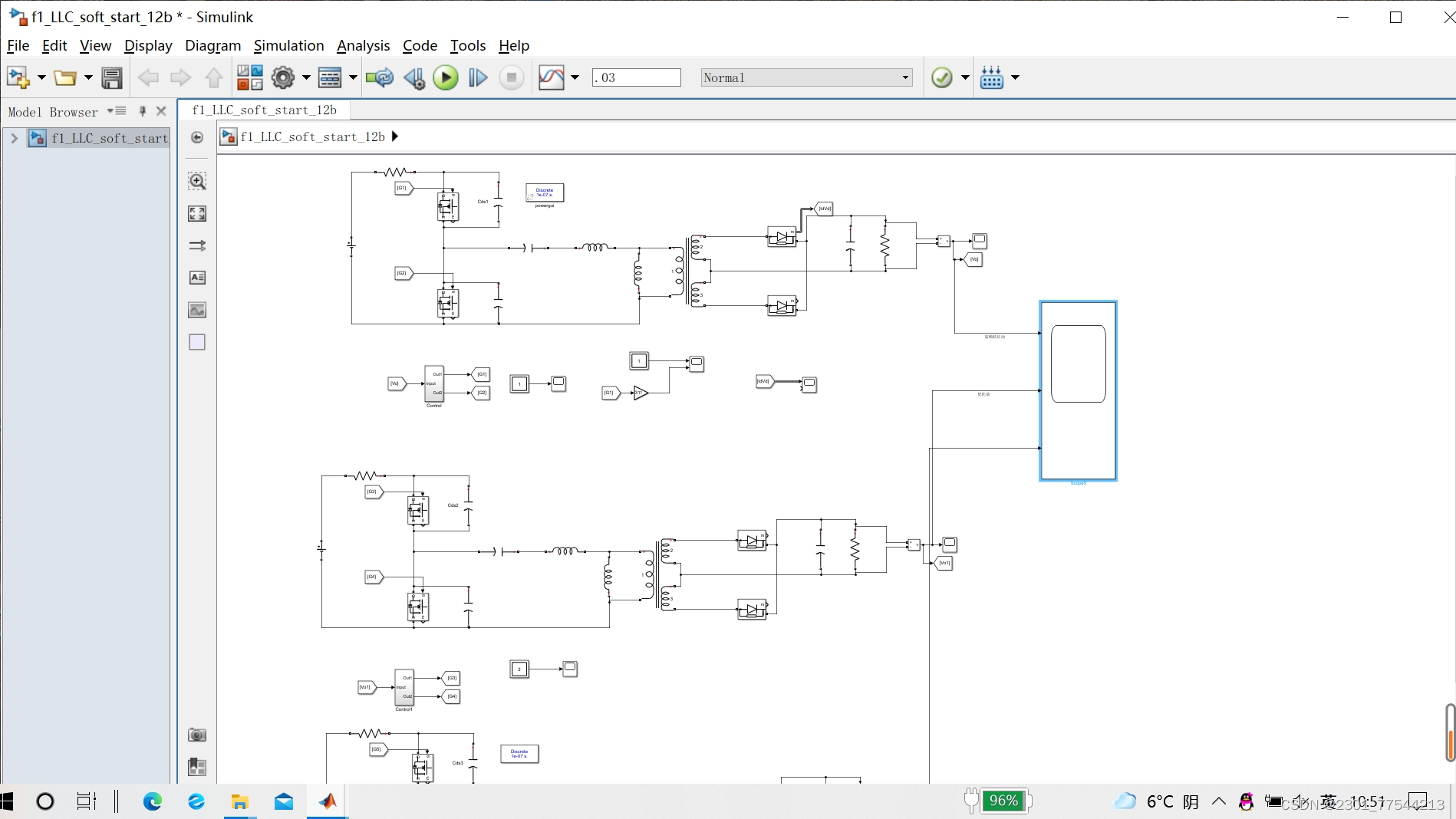

半桥闭环LLC谐振变换器仿真,含采用软启动策略

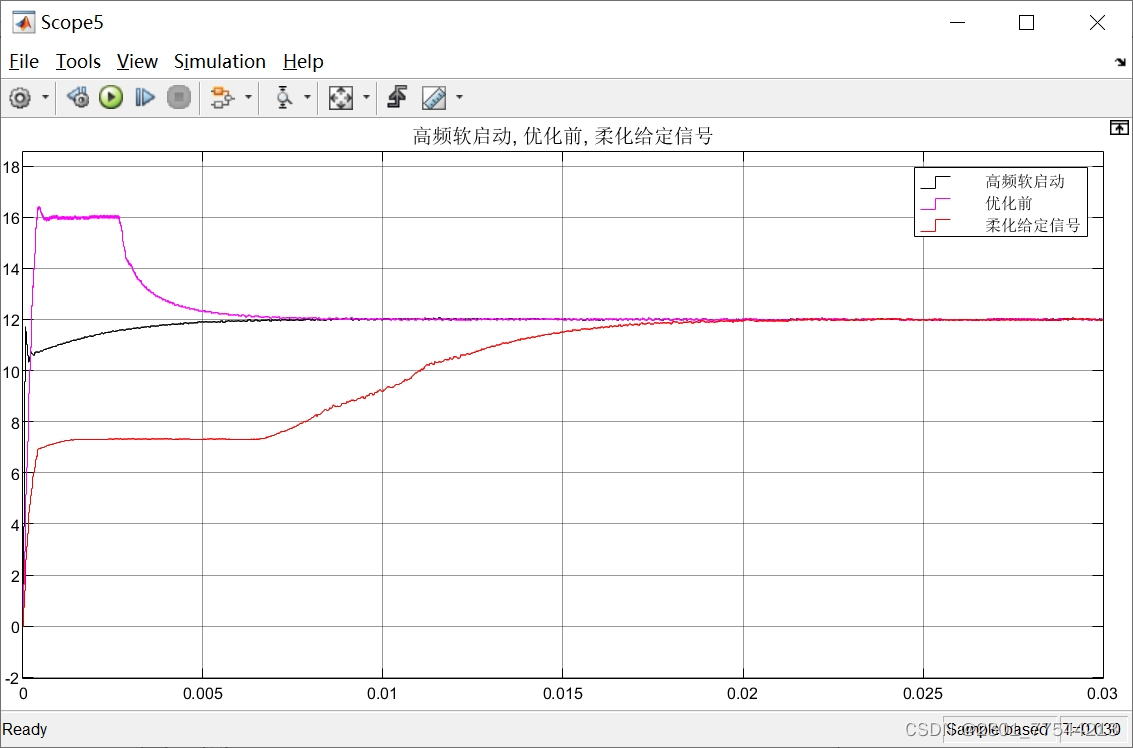

半桥闭环LLC谐振变换器仿真,含采用软启动策略,pi控制,柔化给定信号,三种方式波形对比波形图 50一类。
请添加图片描述

ID:2780670690657207

请添加图片描述

  • 0
    点赞
  • 0
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
matlab全桥或半桥LLC谐振DC-DC变换器的设计与仿真包括开环仿真和电压闭环仿真。 首先,进行开环仿真。在matlab中,可以使用Simulink来建立LLC谐振DC-DC变换器的开环仿真模型。首先,设计LLC谐振拓扑的电路结构,包括全桥或半桥拓扑,LLC电感、电容以及谐振电容等元件的选择。然后,根据选择的元件参数,建立开环仿真模型。该模型应包括输入电压源、开关管(IGBT或MOSFET)、变压器、LLC谐振电路、输出电感以及输出负载等组成部分。通过模拟输入电压源的变化,观察输出电压、电流和开关管的波形,以及其他关键参数的变化,评估LLC谐振DC-DC变换器的性能和稳定性。 接下来,进行电压闭环仿真。在开环仿真的基础上,引入PID控制器,建立闭环反馈控制系统。调整PID控制器的参数,使得输出电压能够稳定在设定值上。通过模拟输入电压源的变化,观察输出电压的响应速度和稳定性等性能指标。如果存在输出电压超调或稳定性差的情况,可以调整PID控制器参数或者设计更复杂的控制策略来改进系统性能。 在进行设计和仿真过程中,需要考虑LLC谐振DC-DC变换器的工作频率、谐振电路的参数、输入输出电压的范围等因素。同时,也需要关注开关管的电流、损耗、温度等特性,以保证系统的稳定性和可靠性。 最后,通过仿真结果调整LLC谐振DC-DC变换器的设计参数,以实现预期的电压变换效果。可以通过改变电感、电容以及谐振电容的数值,改变谐振频率等方式来调整系统性能和效率。不断优化和调整设计参数,直到满足设计要求为止。 总之,matlab全桥或半桥LLC谐振DC-DC变换器的设计与仿真是一个系统工程,需要综合考虑电路拓扑、元件选择、控制策略等多方面因素,通过仿真来验证和优化设计方案,最终实现高效、稳定的DC-DC变换。
