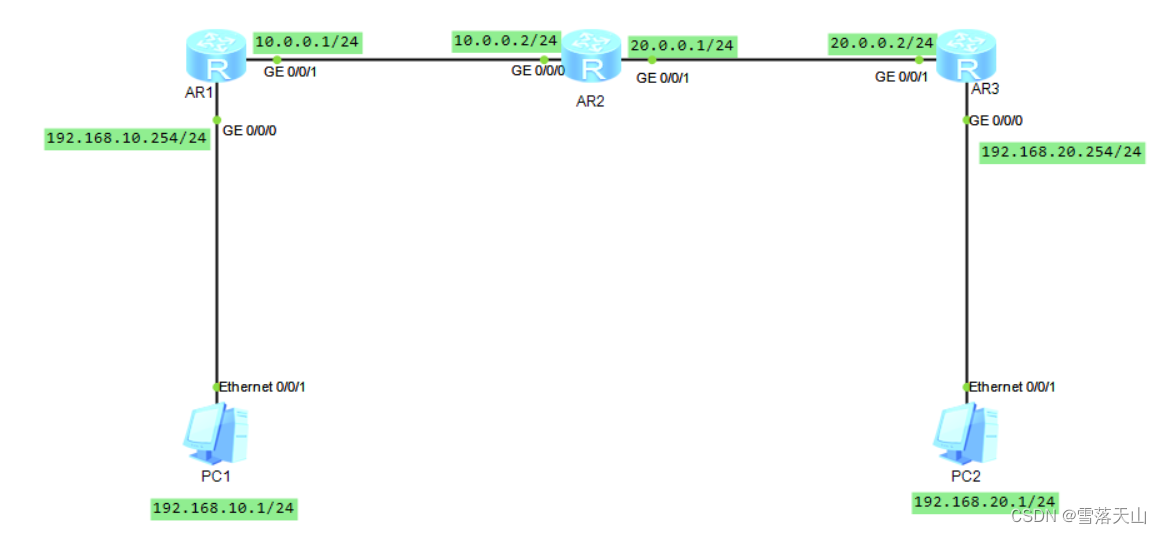

拓扑结构图
路由器:隔离广播域,PC1与PC2在不同的网段,若要实现通信,需要用到三层设备路由器
1.PC的配置
因为是跨网段通信,需要走网关,配置网关地址,该地址为PC与路由器接口的地址。

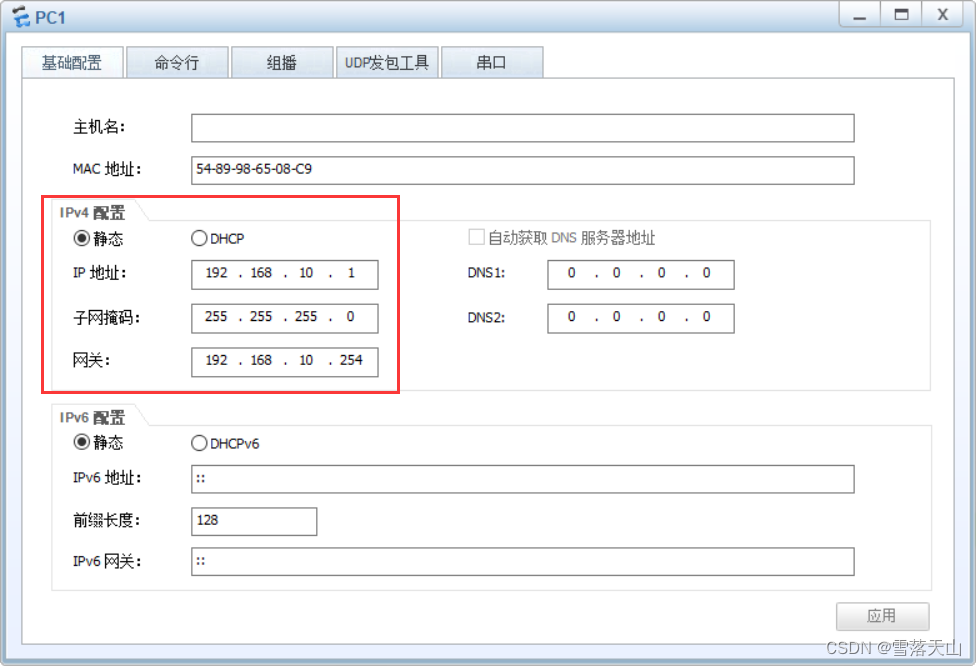

PC1

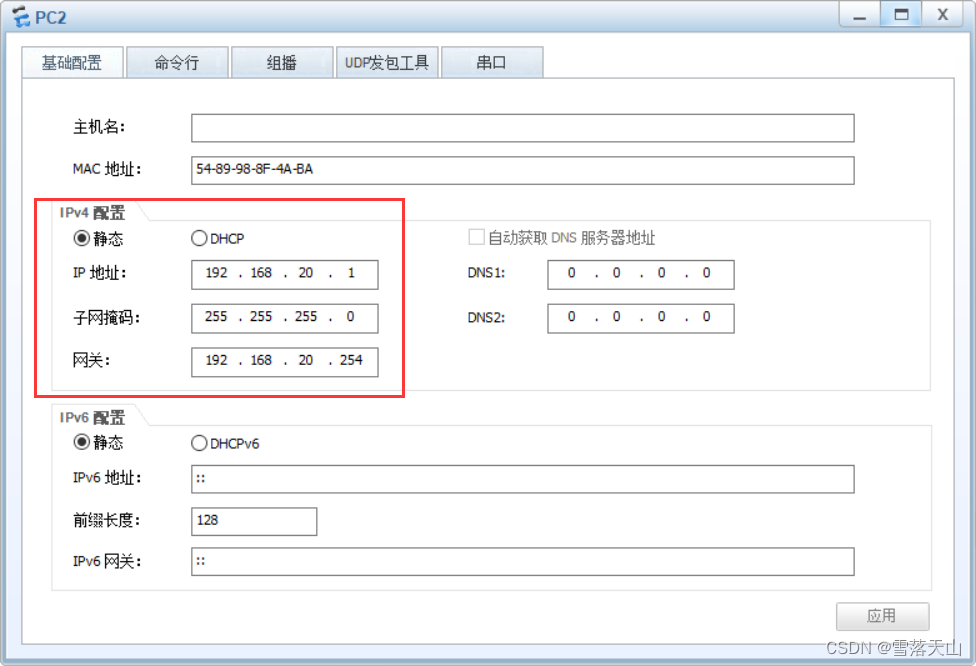

PC2
2.路由器IP地址的配置
###R1的配置
sy # 进入系统模式
sys R1 # 修改名字为R1
int G0/0/0 # 进入接口模式下
ip add 192.168.10.254 24 # 配置IP地址
int G0/0/1 #进入接口模式下
ip add 10.0.0.1 24 #配置IP地址
###R2的配置
sy # 进入系统模式
sys R2 # 修改名字为R2
int G0/0/0 # 进入接口模式下
ip add 10.0.0.2 24 # 配置IP地址
int G0/0/1 #进入接口模式下
ip add 20.0.0.1 24 #配置IP地址
###R3的配置
sy # 进入系统模式
sys R3 # 修改名字为R3
int G0/0/0 # 进入接口模式下
ip add 192.168.20.254 24 # 配置IP地址
int G0/0/1 #进入接口模式下
ip add 20.0.0.2 24 #配置IP地址

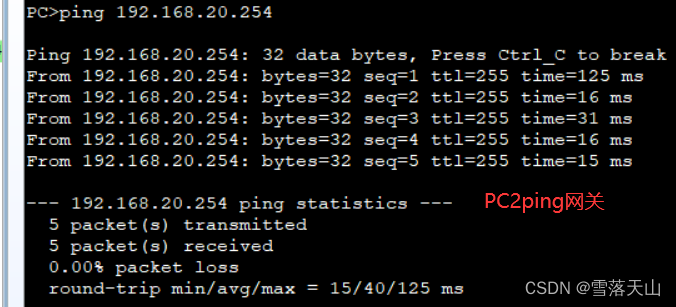

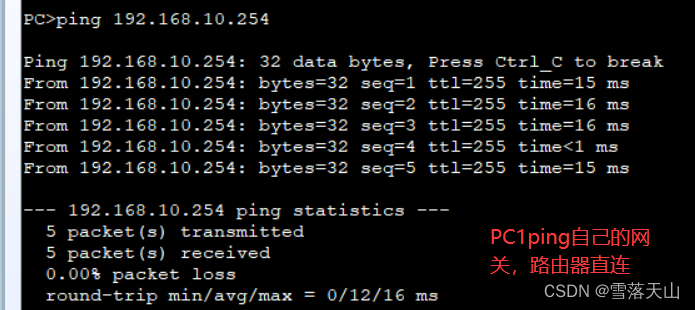

配置完IP地址后,测直连,看是否能ping通

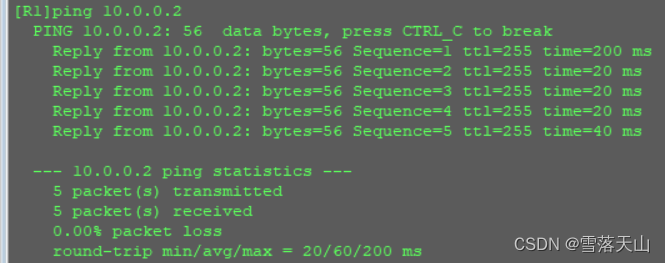

R1 ping R2

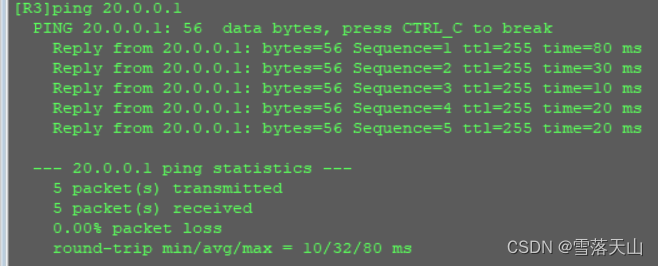

R3 ping R2

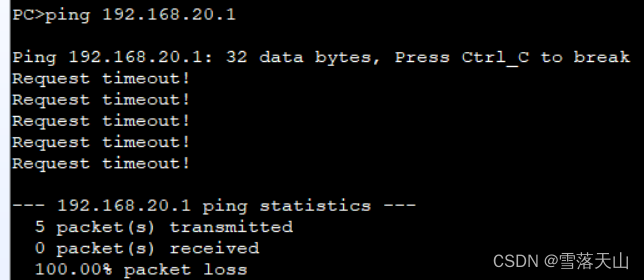

此时每个网段都是互通的,但PC1与PC2不通,因为没有去往PC2的路由。
3.配置静态路由!
输入q,回车,可以退出接口模式,到系统模式下
在系统模式下:ip route-static 目的网段 子网 下一跳

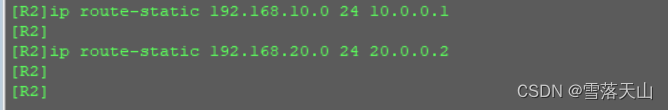

R1,2,3的静态路由配置如下:

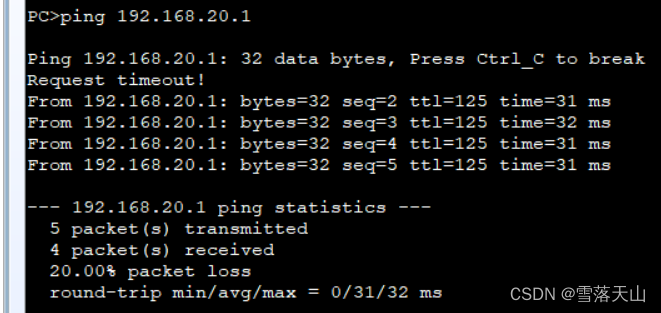

可以看到PC1再 ping PC2就通了
