一、饼图图例的排列方式

1.引入饼图

这一步大多数应该都会,官网有例子,直接cv就可以用,简单提一下吧

<template>
  <div class="box">
    <div id="mycircle"></div>
  </div>
</template>
<script>
export default {
  data(){
    return{
    	option: {
			tooltip:{},
			legend:{},
			series:[],
			......
		}
    }
  },
  methods:{
	async init(){
	  var myChart = this.$echarts.init(document.getElementById('mycircle'));
      myChart.setOption(this.option);
      myChart.clear();
      await getIndex7DayException().then(data => {
		// data返回值格式就是[{name: '', value: ''}],有且只能是name和value这两个key,其他都不行
		// 如果返回值是其他的,那就需要转化一下了
        data.map(v =>{
          let keymap = {count: 'value',areaName: 'name'}  // 将count字段转成value字段,areaName字段转化成name字段
          Object.keys(v).map(k =>{
            let newKey = keymap[k]
            if (newKey) {
              v[newKey] = v[k]
              delete v[k]
            }
          })
        })
        this.option.series[0].data = data;
        myChart.setOption(this.option);
        window.addEventListener("resize", () => { myChart.resize() });
	  }
	}
  },
  mounted(){
    this.init()
  }
}
</script>

到这为止,图表就可以正常显示了,下面开始自定义图例的排列方式

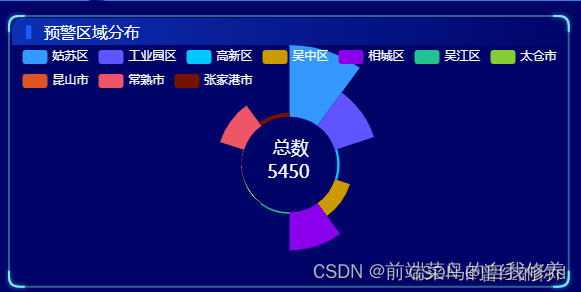

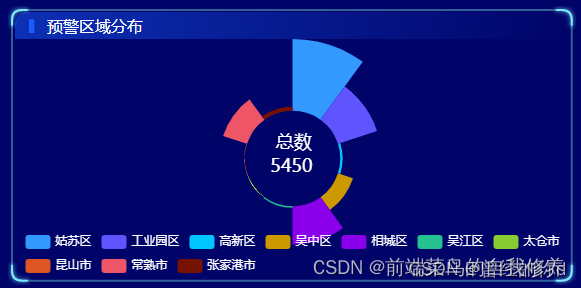

2.水平顶部(底部)排列

top: 0

bottom: 0

示例代码：

legend:{
 top: '0',
 //bottom: '0'
 textStyle: { color: '#fff'},
}

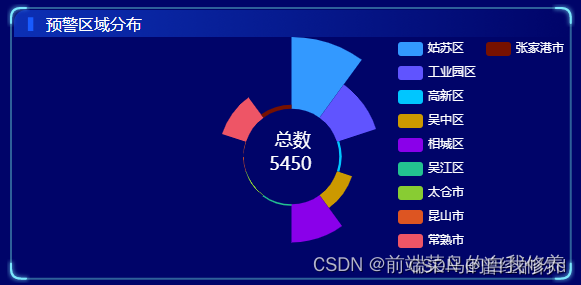

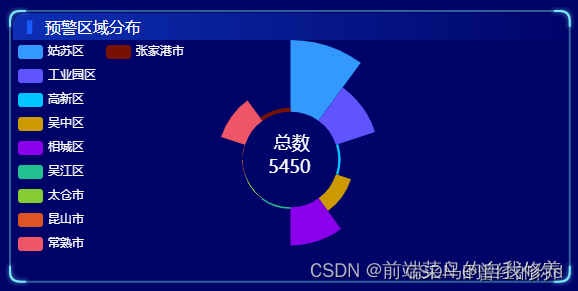

3.垂直左右排列

垂直属性: orient: ‘vertical’,
left: 0

right: 0

示例代码：

legend:{
  left: '0',
  // right: '0'
  textStyle: {  color: '#fff'},
  orient: 'vertical',
}

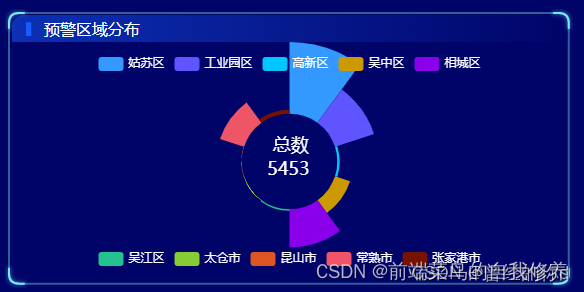

3,两端排列
顶部一半,底部一半

        legend: [
          {
            top: '0',
            textStyle: {  color: '#fff', padding: [11,0,11,0] },
            data: [],
          },
          {
            bottom: '0',
            textStyle: {  color: '#fff', padding: [11,0,11,0] },
            data: [],
          },
        ],

        init(){
        	  this.option.legend[0].data = legendName.slice(0,5)
     	      this.option.legend[1].data = legendName.slice(-5)
        }

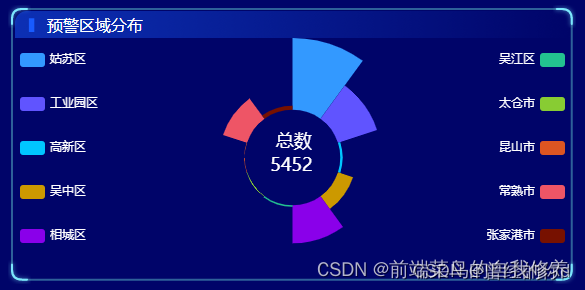

左边一半,右边一半

        legend: [
          {
            x: 'left',
            textStyle: {  color: '#fff', padding: [11,0,11,0] },
            orient: 'vertical',
            data: [],
          },
          {
            x: 'right',
            textStyle: {  color: '#fff', padding: [11,0,11,0] },
            orient: 'vertical',
            data: [],
          },
        ],

   init(){
        	  this.option.legend[0].data = legendName.slice(0,5)
     	      this.option.legend[1].data = legendName.slice(-5)
        }

二、formatter使用语法

以图例后面拼接占比百分比为例

使用formatter，让每个图例后面拼接该部分占整体的百分比

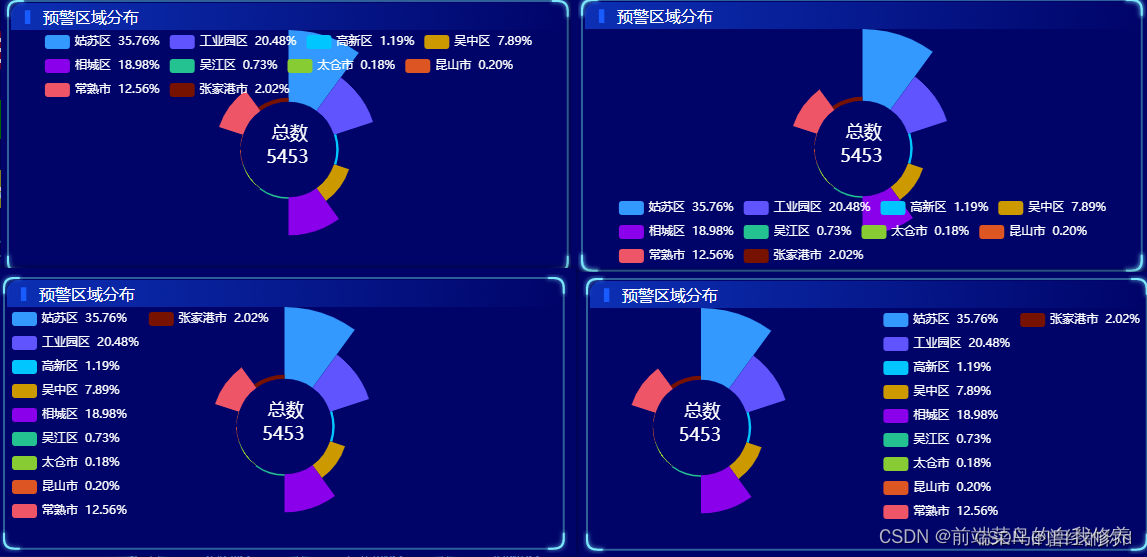

1.上下左右排列+占比百分比

        legend:{
            x: 'left',
            textStyle: {  color: '#fff',  },
            orient: 'vertical',
            data: [],
            formatter: e =>{
              var data = this.option.series[0].data;
              var total = 0;
              var val = 0;
              data.forEach(el => {
                total += el.value;
                if(e == el.name) val = el.value
              });
              return `${e}  ${((val / total)*100).toFixed(2)}%`
            }
          },

this.option.legend.data = legendName

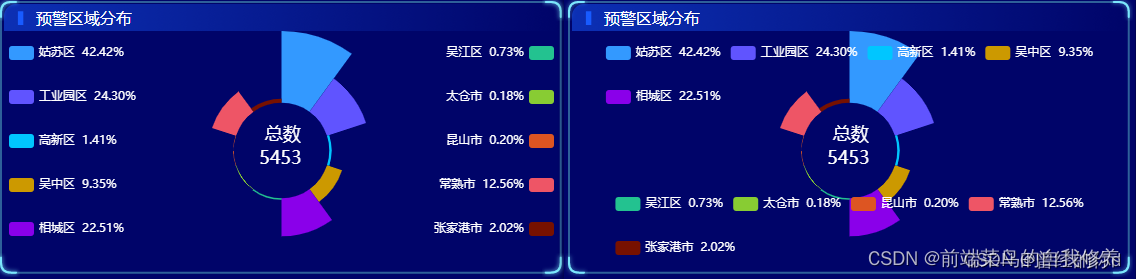

2.两端排列+占比百分比

        legend: [
          {
            x: 'left',
            textStyle: {  color: '#fff', padding: [11,0,11,0] },
            orient: 'vertical',
            data: [],
            formatter: e =>{
              var data = this.option.series[0].data;
              var total = 0;
              var val = 0;
              data.slice(0,5).forEach(el => {
                total += el.value;
                if(e == el.name) val = el.value
              });
              return `${e}  ${((val / total)*100).toFixed(2)}%`
            }
          },
          {
            x: 'right',
            textStyle: {  color: '#fff', padding: [11,0,11,0] },
            orient: 'vertical',
            data: [],
            formatter: e =>{
              var data = this.option.series[0].data;
              var total = 0;
              var val = 0;
              data.forEach(el => {
                total += el.value;
                if(e == el.name) val = el.value
              });
              return `${e}  ${((val / total)*100).toFixed(2)}%`
            }
          },
        ],

		this.option.legend[0].data = legendName.slice(0,5)
        this.option.legend[1].data = legendName.slice(-5)

好了，本文就到这里吧，点个关注再走嘛~
