信号的鲁棒自适应经验傅里叶分解（以模拟信号为例，python）

鲁棒自适应经验傅里叶分解（Robust Adaptive EFD, RA-EFD）方法，引入包络平滑策略、改进动态测度计算和增加频带合并机制

算法流程

开始

↓

[FFT频谱分析] → 获取幅度谱M(f)

↓

[极大值检测] → 定位频谱峰{f_p}

↓

[PCHIP插值] → 生成初始包络E₀(f)

↓

[包络平滑] → 生成最终包络E(f)

↓

[梯度动态测度计算] → 计算曲率变化DM_i

↓

[自适应阈值分割] → 确定候选分割点

↓

[频带合并] → 合并小带宽区间

↓

[AFIBF重构] → 频带滤波+IFFT

↓

[能量筛选] → 去除无效分量

↓

[Hilbert参数提取] → 获取时频特征

↓

结束

关键改进说明

PCHIP插值与包络平滑：

interp = PchipInterpolator(...) # 代替CubicSpline

envelope = savgol_filter(...) # 增加平滑处理

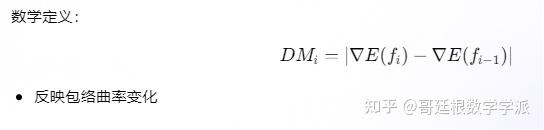

2. 梯度动态测度：

grad = np.gradient(envelope[env_peaks])

dynamic_measure = np.abs(grad[1:] - grad[:-1]) # 二阶差分

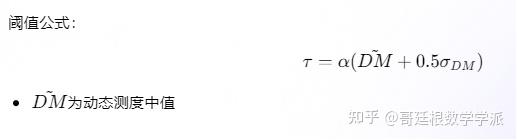

3.自适应阈值与频带合并：

th = th_ratio*(median + 0.5*std) # 鲁棒阈值

delta_f < min_bandwidth → merge # 频带合并

4.能量后处理：

energies = [np.sum(c**2) for c in afibfs]

afibfs = [c for c, e in ... if e > 0.1*median] # 能量筛选

保留能量大于中值10%的有效分量

部分代码如下：

import numpy as np
import matplotlib.pyplot as plt
from scipy.signal import hilbert, find_peaks, savgol_filter
from scipy.interpolate import PchipInterpolator

def ra_efd(signal, fs, th_ratio=0.4, min_bandwidth=10, smooth_win=15):
    """
    鲁棒自适应经验傅里叶分解 (Robust Adaptive EFD)

    参数:
        signal: 输入信号 (1D array)
        fs: 采样频率 (Hz)
        th_ratio: 动态测度阈值系数
        min_bandwidth: 最小频带宽度 (Hz)
        smooth_win: 包络平滑窗口长度

    返回:
        afibfs: AFIBF分量列表
        params: 各分量Hilbert参数
        cut_points: 频带分割点
    """
    n = len(signal)
    t = np.arange(n)/fs
    freq = np.fft.fftfreq(n, 1/fs)

    # ===== 1. 预处理 =====
    fft_signal = np.fft.fft(signal)
    magnitude = np.abs(fft_signal)/n

    # ===== 2. 鲁棒包络提取 =====
    # 仅处理正频率部分
    pos_freq = freq[:n//2]
    pos_mag = magnitude[:n//2]

    # 寻找极大值点 (增加最小高度限制)
    peaks, _ = find_peaks(pos_mag, distance=5, height=np.median(pos_mag))
    if len(peaks) < 2:
        return [signal], [], [0, n//2]

    # PCHIP插值 (保持单调性)
    interp = PchipInterpolator(pos_freq[peaks], pos_mag[peaks])
    envelope = interp(pos_freq)

    # 包络平滑
    envelope = savgol_filter(envelope, smooth_win, 3)

    # ===== 3. 鲁棒动态测度计算 =====
    # 检测平滑后包络极大值
    env_peaks, _ = find_peaks(envelope, distance=5)
    if len(env_peaks) < 2:
        return [signal], [], [0, n//2]

    # 计算梯度动态测度
    grad = np.gradient(envelope[env_peaks])
    dynamic_measure = np.abs(grad[1:] - grad[:-1])  # 二阶差分
