坚持就是胜利：实验——组合逻辑电路的分析与设计

一、 实验目的

掌握组合逻辑电路的分析与设计。掌握真值表、逻辑函数表达式、卡诺图化简基本概念和方法。

二、 实验原理

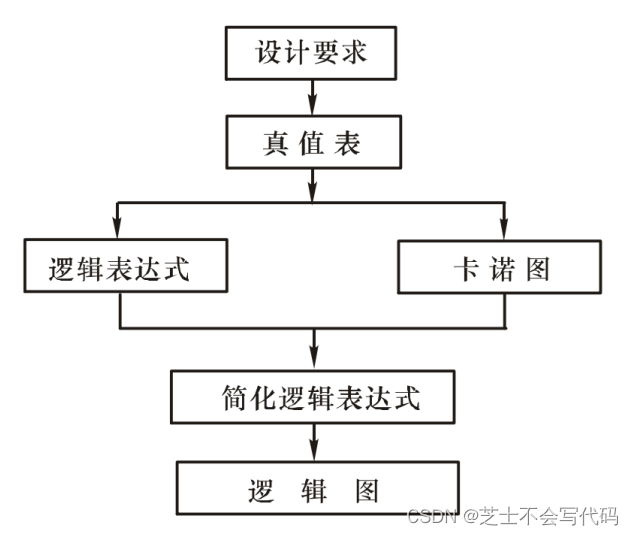

使用中、小规模集成电路来设计组合电路是最常见的逻辑电路。设计组合电路的一般步骤如图 3-1 所 示。

图 3-1 组合逻辑电路设计流程图

根据设计任务的要求建立输入、输出变量，并列出真值表。然后用逻辑代数或卡诺图化简法求出简化的逻辑表达式。 并按实际选用逻辑门的类型修改逻辑表达式。根据简化后 的逻辑表达式，画出逻辑图，用标准器件构成逻辑电路。最后，用实验来验证设计的正确性。

三、实验内容：

1. 组合逻辑电路--四路表决器 用“ 与非” 门设计一个表决电路：

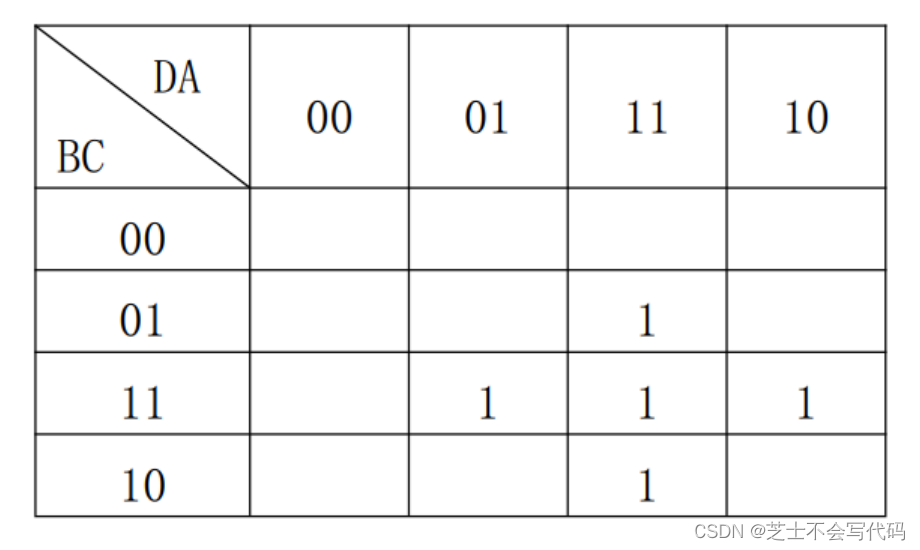

当四个输入端A、B、C、D中有三个或四个为“ 1” 时， 输出端 才为“ 1”。 设计步骤： 根据题意列出真值表填入卡诺图表3-2 中。

由卡诺图得出逻辑表达式， 并演化成“ 与非” 的形式：、

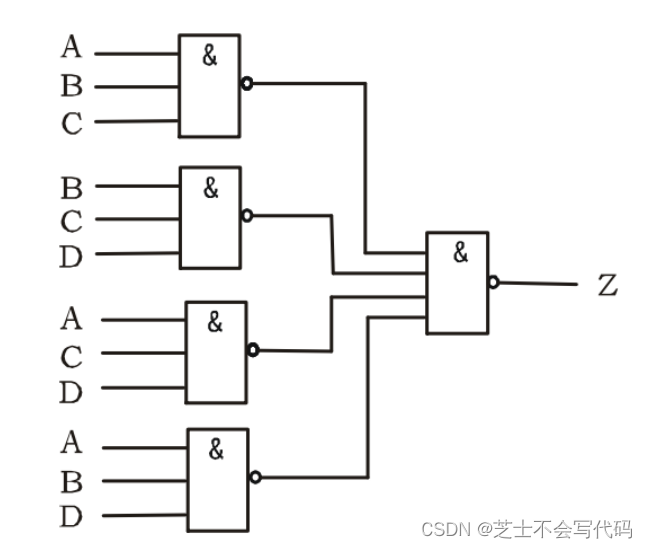

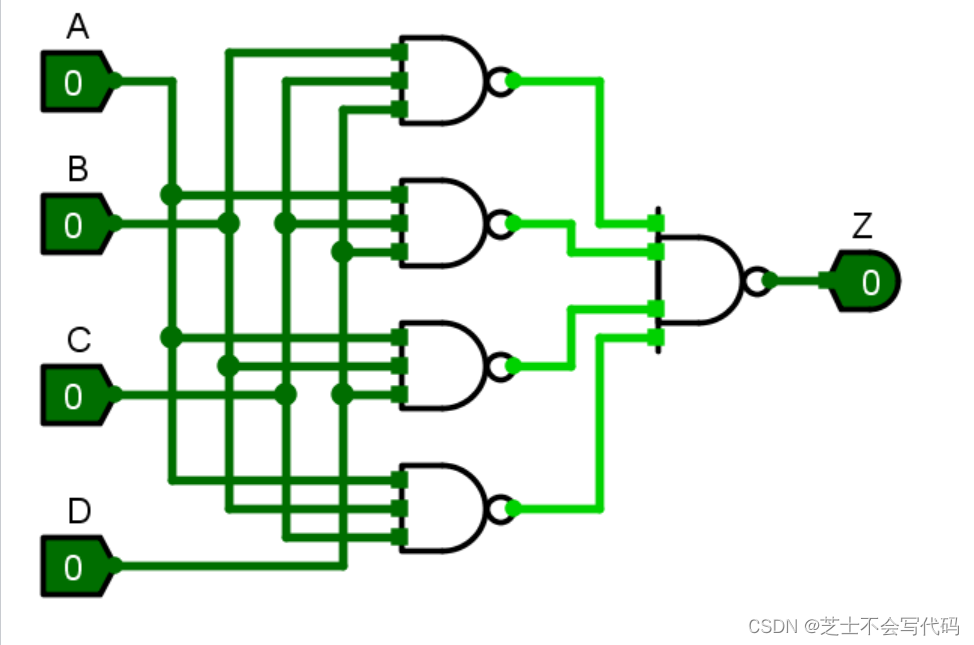

根据逻辑表达式画出用“ 与非门” 构成的逻辑电路如图 3-2 所示。

图3-2逻辑电路

现在Logsim中仿真验证电路的逻辑性。

真值表如图所示：

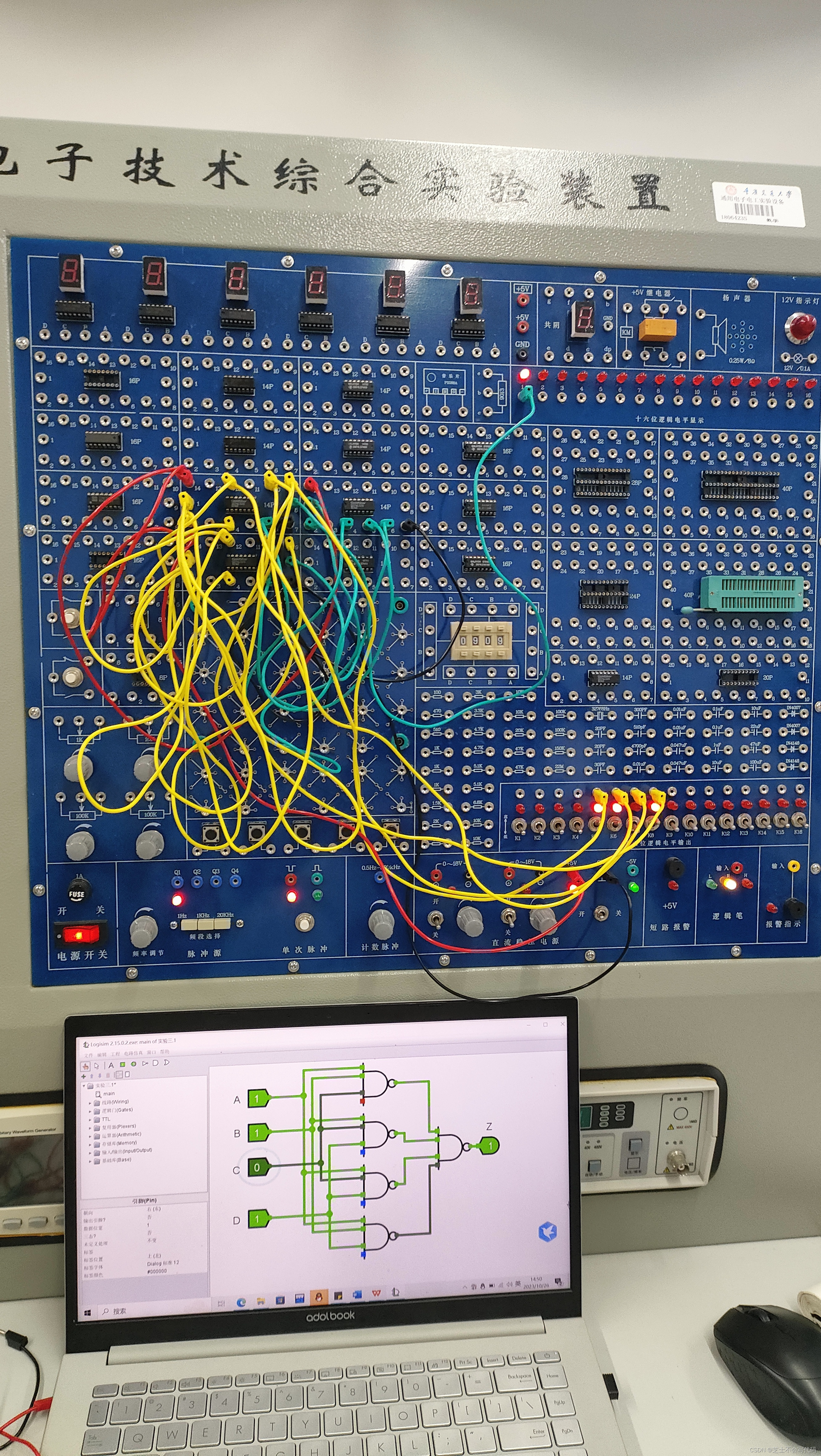

然后再在实验板上用硬件实现并验证：在实验装置适当位置选定三个14P 插座， 按照集成块定位标记插 好集成块 74LS20。按图3-2接线，输入端 A、 B、 C、 D 接至逻辑开关输出插口， 输出端 Z 接逻辑电平 显示输入插口，按真值表要求，逐次改变输入变量， 测量相应的输出值，验证逻辑功能， 与表 3-1 进行比较， 验证所设计的逻辑电路是否符合要求。

测试结果和3-1结果相符合，验证成功。

2. LED显示电路

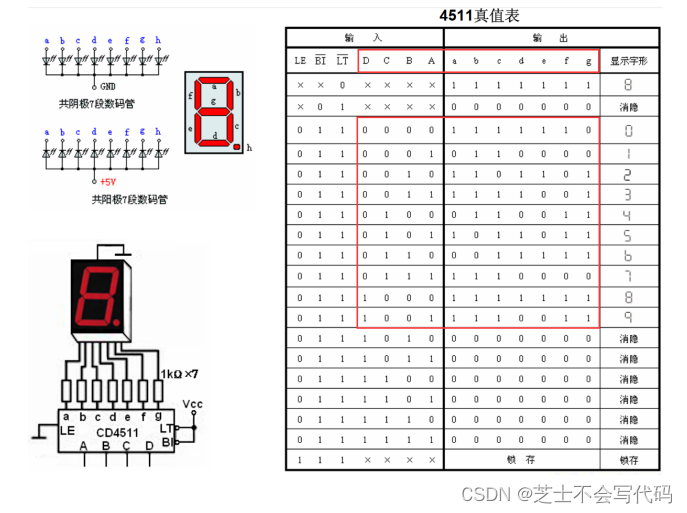

7段数码显示管（LED）是由7个单独LED二极管组合而成（忽略小数点），经常用来显示0-9 这些 数字。 它可以用 4个输入项A-B-C-D和7个输出项a~g的逻辑关系真值表来表达。 CD4511芯片能够完成这种对应关系的转换。请在之前四路表决器电路实现的基础上，继续用连接线联接CD4511，将投票为1的票数总和显示到一个 LED上，思考如何做？

针对此题，通过实验我们可以发现CD4511信号输入端可以看作为二进制数目，LED显示出来的便是二进制所显示的票数，故本实验需要实现，将票数转化为二进制，并输入。

由于目前接触知识暂无能力完成，故没有放上电路图。

3. 组合逻辑电路化简

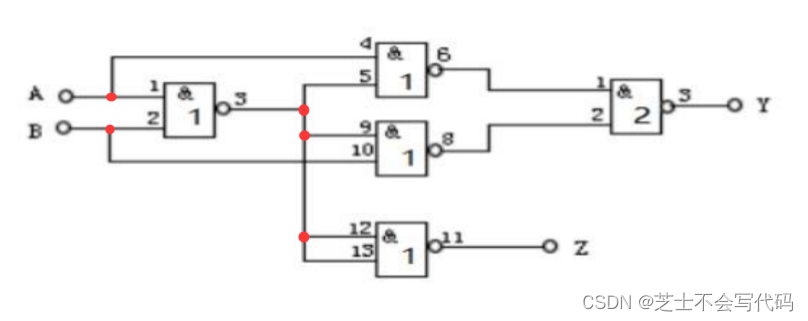

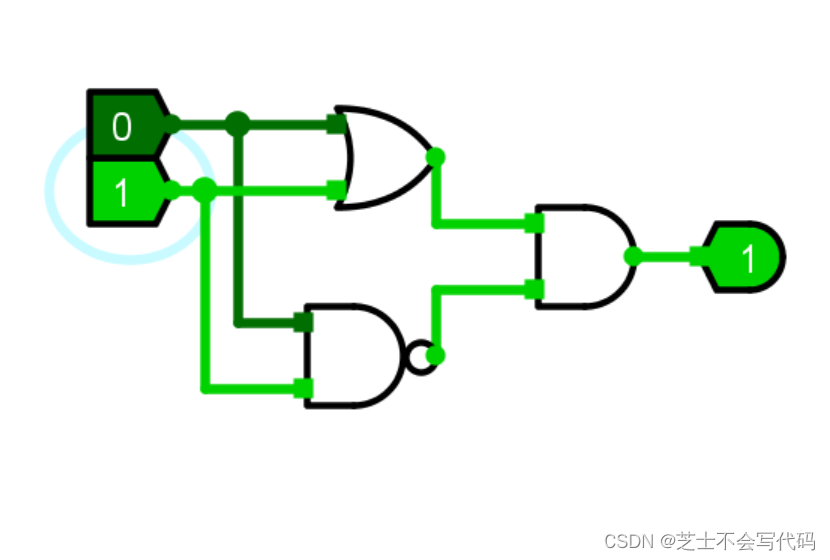

在实验二中有一个组合逻辑电路，入下图所示。请根据电路中写出 Y和Z的逻辑表达式，并进行化简。 重新验证之前的答案在理论上是否正确，并重新设计一个新的简化电路。

逻辑表达式：

对Y表达式进行简化：

对Z表达式进行简化

Y的简化电路：Z的简化电路：

原电路简化版本：

4. 组合逻辑电路自动实现

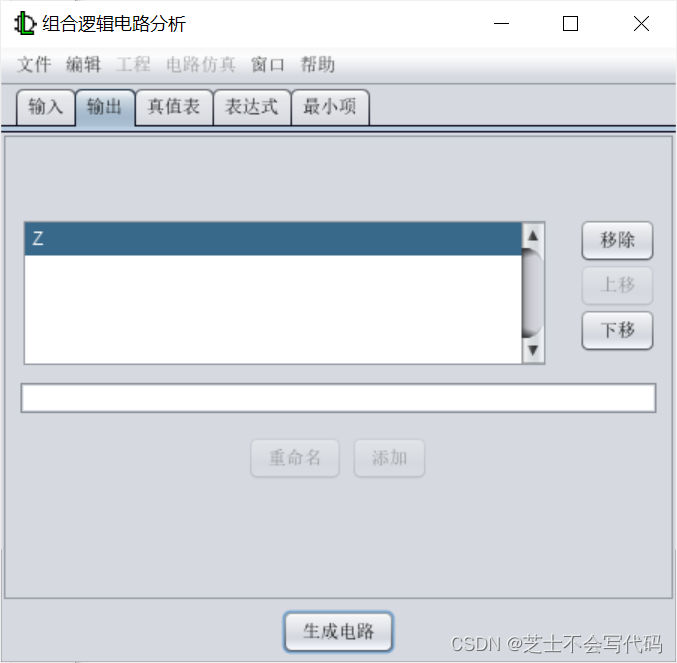

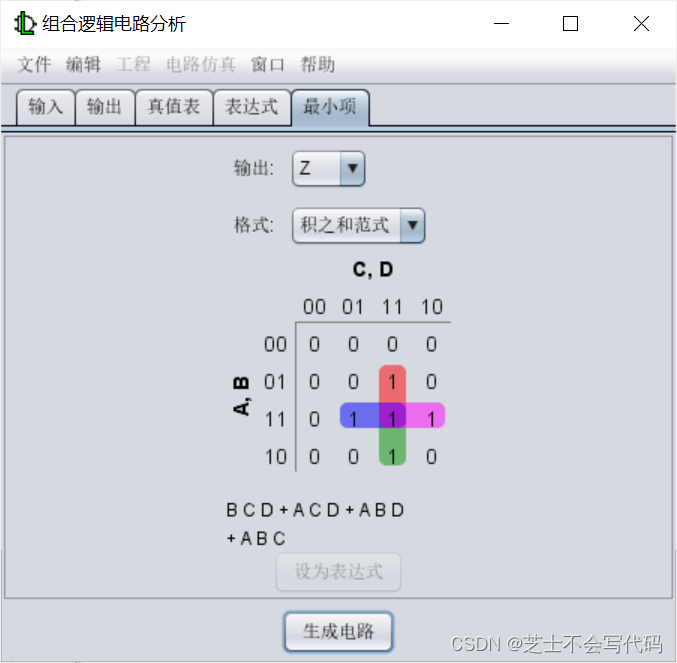

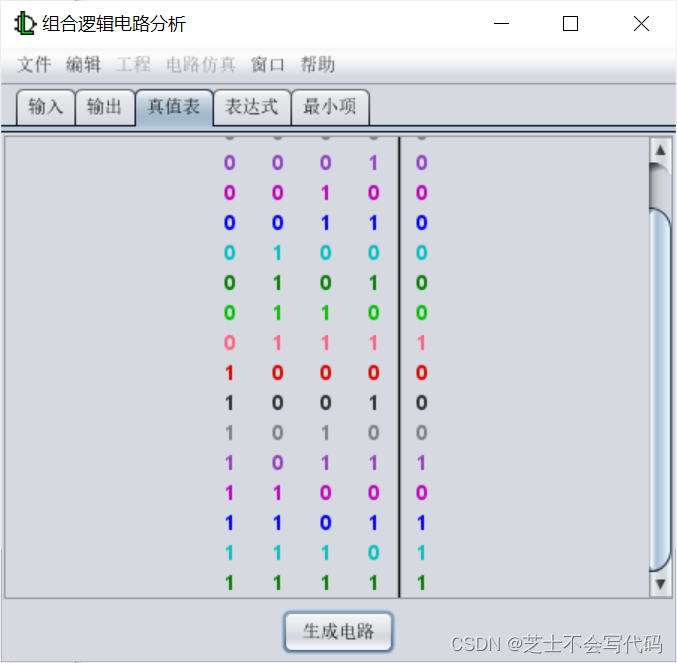

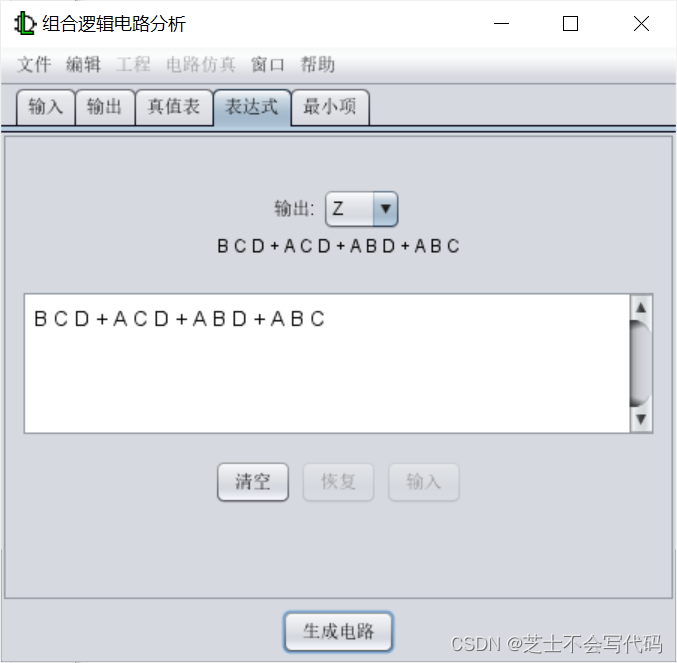

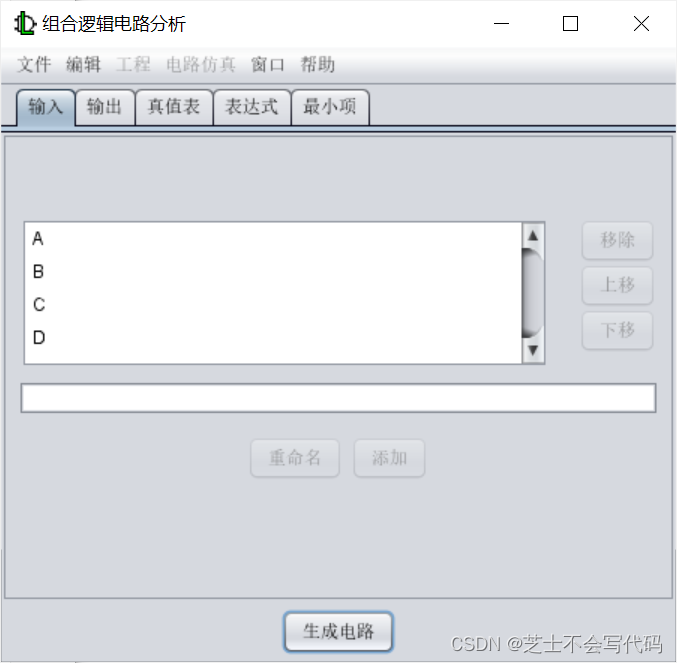

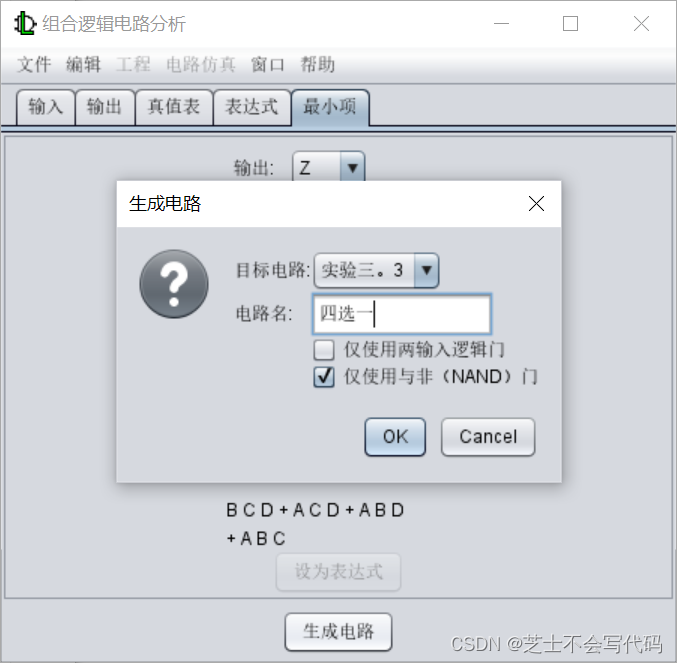

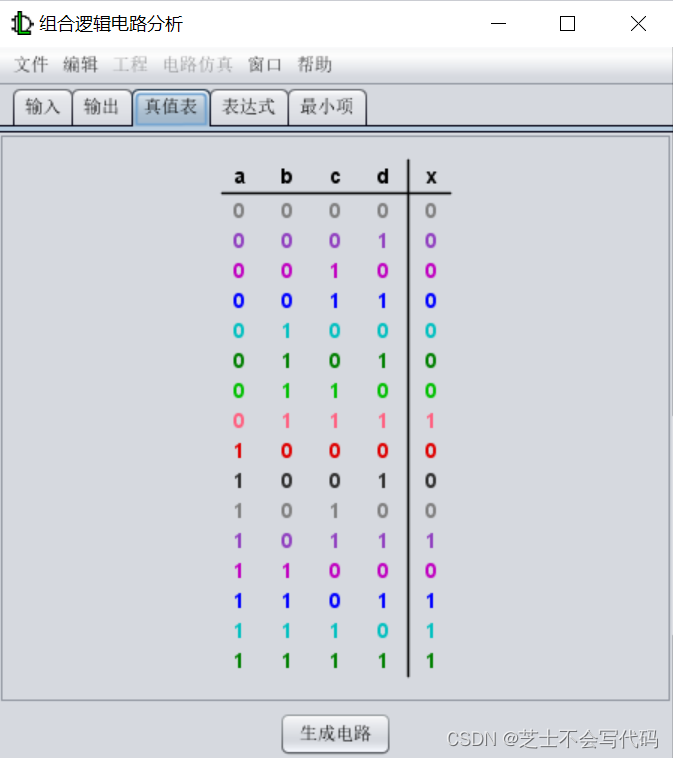

1位全加器 No. 4 / 10 使用Logsim的提供的“分析组合逻辑电路”的智能功能，重新完成 4路表决器实验。 步骤如下：

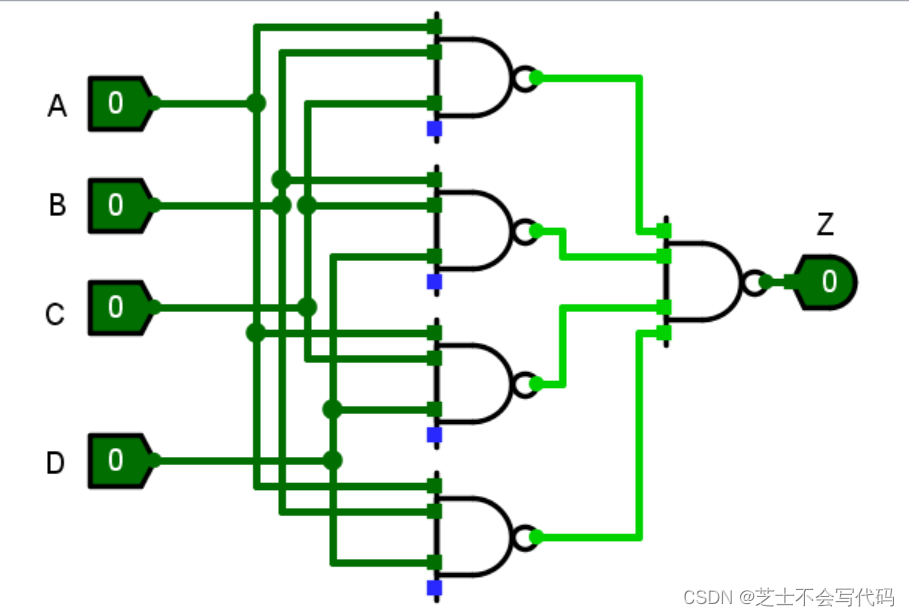

系统自动生成电路：
