【硬件设计】_基于STM32单片机的智能路灯系统

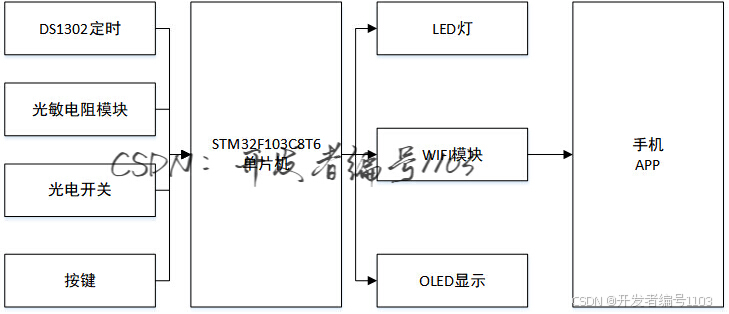

一. 系统概述

智能路灯系统具备以下核心功能：

1. 光敏检测：

   • 通过光敏电阻感应光强，并在OLED屏幕上显示数据。

2. WIFI远程控制：

   • 使用ESP8266芯片实现无线连接，支持远程操作。
   • 通过手机APP进行路灯的远程开关控制。

3. 人体感应控制：

   • 利用光电开关探测人体。
   • 当光照低于设定阈值且有人经过时，自动点亮LED灯。

4. 定时开关功能：

   • 通过DS1302模块实现时间控制。
   • 使用按钮设置开灯时间，定时触发灯光。

5. 按键设置与控制：

   • 按钮用于设定光强阈值。
   • 手动按键控制路灯开关。

二. 电路设计

基于Altium Designer进行电路设计：

1. 光强检测：

   • 采用光敏电阻模块，模拟输出连接至单片机的模拟输入。

2. 人体检测：
