【硬件设计】_基于STM32单片机的节水器系统

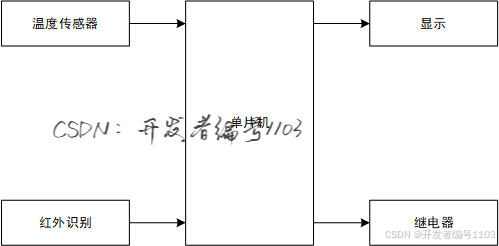

一.系统概述

节水器系统，实现了智能化的节水管理，可以根据人体感应自动进行冲洗，同时能够监测并调节花洒的水温，提升了用水舒适度和便利性。具体包括以下主要功能： 1. 人体感应和自动冲洗： - 使用STM32单片机作为核心控制器，通过红外感应识别是否有人上完厕所。 - 当检测到有人完成上厕所动作后，控制继电器闭合，实现自动冲洗功能。 2. 水温控制 - 利用温度传感器采集水温数据，将温度值显示在界面上。 - 设定温度阈值为38摄氏度，通过按键对温度值进行调节。 - 当检测到花洒下有人时，监测并调节加热水和冷水开关，实现对水温的调节。 - 当没有人检测到时，自动关闭水温调节功能。

二.电路设计

电路图采用Altium Designer进行设计： 1. 通过STM32F103C8T6单片机作为系统主控，最小系统电路是整个电路的核心； 2. 通过DS18B20进行温度检测，并通过单总线与单片机完成数据通信； 3. 通过0.96寸的OLED12864进行数据显示，采用IIC总线的形式与单片机进行通信； 4. 通过光电开关进行人体检测，模块的数据输出脚与单片机的GPIO口直接连接； 5. 通过继电器模拟水阀控制，并将继电器的数据输出脚与单片机的GPIO脚进行连接。
