启动最早的ROM，它可以类比Boot Guard的ACM，

老狼：什么是Boot Guard？电脑启动中的信任链条解析269 赞同 · 44 评论文章​编辑

不过它是在CPU的ROM里而不是和BIOS在一起，是一切的信任根。它的代码在这里：

代码很简单（略去不重要内容）：

func bl1_entrypoint
        ....
	bl	bl1_early_platform_setup
	bl	bl1_plat_arch_setup
        ....
	bl	bl1_main
        ....
	b	el3_exit
endfunc bl1_entrypoint

bl1_main()开始就是c程序了，那c运行依靠的堆和栈空间在哪里呢？在CPU内部的SRAM里。SRAM一启动就已经可以访问了，bl1_plat_arch_setup（）简单地在其中划分出来一块作为Trusted SRAM给c程序用，而不用像x86在cache里面扣一块出来，简单了很多。

BL1主要目的是建立Trusted SRAM、exception vector、初始化串口console等等。然后找到并验证BL2（验签CSF头），然后跳过去。

BL2：Trusted Boot Firmware

同样运行在EL3上的BL2和BL1一个显著的不同是它在Flash上，作为外置的一个Firmware，它的可信建立在BL1对它的验证上。它也有完整的源代码：

它也会初始化一些关键安全硬件和软件框架。更主要的是，也是我希望大家下载NXP 2160A的分支的重要原因，BL2会初始化很多硬件，而这些硬件初始化在x86中是BIOS完成的（无论是在PEI中还是包在FSP/AGESA中），而在ARM的ATF体系中，很多种CPU是在BL2中完成的。2160A在Plat目录下提供了很多开源的硬件初始化代码，供ATF BL2框架代码调用。比较重要的是bl2_main()

void bl2_main(void)
{
        ...
	bl2_arch_setup();
        ...
	/* initialize boot source */
	bl2_plat_preload_setup();
	/* Load the subsequent bootloader images. */
	next_bl_ep_info = bl2_load_images();
        ...
	bl2_run_next_image(next_bl_ep_info);
}

最重要的两步都在这个函数中完成：初始化硬件和找到BL31。

bl2_plat_preload_setup()中会初始化一堆硬件，包括读取RCW初始化Serdes等，对内存初始化感兴趣的人（比如我）也可以在里面找到初始化DDR4的代码：dram_init（），它在Plat\nxp\drivers\ddr\nxp-ddr下。比较遗憾的是DDR4 PHY的代码是个Binary，不含源码，这里对DDR4的初始化仅仅聚焦设置timing寄存器和功能寄存器，而没有内存的Training过程。

Anyway，x86带内初始化硬件的很多代码ARM ATF体系都包括在BL2中，而不在UEFI代码中，这是和x86 UEFI代码的一个显著区别。部分原因这些代码都要求是Secure的。更加糟糕的是，很多ARM平台，BL1和BL2，甚至后面的BL31都是以二进制的形式提供，让定制显得很困难。BL2能否提供足够的信息和定制化选择给固件厂商和提供足够信息给UEFI代码，考验BL2的具体设计实现。NXP在两个方面都做的不错，不但提供RCW等配置接口，还开源了大部分代码，十分方便。

BL2在初始化硬件后，开始寻找BL3的几个小兄弟：BL31，BL32和BL33。它先找到BL31，并验签它，最后转入BL31。

BL31：EL3 Runtime Firmware

BL31作为EL3最后的安全堡垒，它不像BL1和BL2是一次性运行的。如它的runtime名字暗示的那样，它通过SMC为Non-Secure持续提供设计安全的服务。关于SMC的调用calling convention我们今后再详细介绍，这里只需要知道它的服务主要是通过BL32。它负责找到BL32，验签，并运行BL32。

BL32：OPTee OS + 安全app

BL32实际上是著名的Open Portable Trusted Execution Enveiroment[5] OS，它是由Linaro创立的。它是个很大的话题，我们今后再细聊。现在仅需要知道OPTee OS运行在 S-EL1，而其上的安全APP运行在S-EL0。OPTee OS运行完毕后，返回EL3的BL31，BL31找到BL33，验签它并运行。

BL33： Non-Trusted Firmware

BL33实际上就是UEFI firmware或者uboot，也有实现在这里直接放上Linux Kernel。2160A的实现是UEFI和uboot都支持。我们仅仅来看UEFI的路径。

第一次看到UEFI居然是Non-Trusted，我是有点伤心的。UEFI运行在NS_EL2，程序的入口点在ARM package

edk2/ArmPlatformPkg/PrePi/AArch64/ModuleEntryPoint.S

做了一些简单初始化，就跳到C语言的入口点CEntryPoint( )。其中ArmPlatformInitialize（）做了一些硬件初始化，调用了

edk2-platforms/Silicon/NXP/

的代码。重要的是PrimaryMain（）。

PrimaryMain（）有两个实例，2160A NXP选择的是PrePI的版本（edk2/ArmPlatformPkg/PrePi/MainUniCore.c），说明它跳过了SEC的部分，直接进入了PEI的后期阶段，在BL2已经干好了大部分硬件初始化的情况下，这个也是正常选择。PrePI的实例直接调用PrePiMain（）（仅保留重要部分）

VOID
PrePiMain (
  IN  UINTN                     UefiMemoryBase,
  IN  UINTN                     StacksBase,
  IN  UINT64                    StartTimeStamp
  )
{
  ....
  ArchInitialize ();
  SerialPortInitialize ();
  InitializeDebugAgent (DEBUG_AGENT_INIT_POSTMEM_SEC, NULL, NULL);
  // Initialize MMU and Memory HOBs (Resource Descriptor HOBs)
  Status = MemoryPeim (UefiMemoryBase, FixedPcdGet32 (PcdSystemMemoryUefiRegionSize));
  BuildCpuHob (ArmGetPhysicalAddressBits (), PcdGet8 (PcdPrePiCpuIoSize));
  BuildGuidDataHob (&gEfiFirmwarePerformanceGuid, &Performance, sizeof (Performance));
  SetBootMode (ArmPlatformGetBootMode ());
  // Initialize Platform HOBs (CpuHob and FvHob)
  Status = PlatformPeim ();
  ....
  Status = DecompressFirstFv ();
  Status = LoadDxeCoreFromFv (NULL, 0);
}

从中我们可以看到，这里几乎就是UEFI PEI阶段DXEIPL的阶段了，后面就是直接DXE阶段。

好了，我们来梳理一下，ATF整个信任链条是逐步建立的：

来源：参考资料2

从作为信任根的BL1开始，一步一步验签CSF头中的签名，最后来到BL33，后面就是OS了。那BL33后面怎么就断了呢？其实后面的验签就是UEFI Secure Boot了

老狼：趣话安全启动：迷思与启示152 赞同 · 24 评论文章​编辑

结语

ATF的官网一张图包含了更多的信息：

如果你仅仅对ATF的UEFI启动路径感兴趣，下面这张图可能更加简单明了：

NXP 2160A的开源和良好的文档，让我们可以在一个具体的平台上切片观察ATF的具体实现，建议大家仔细阅读参考资料2和下载代码来看看。

关于ATF启动这里先整个宏观的概念。

这个blog讲的很好，就不重复写了，自己写还写不到这么清晰，图页很漂亮。

原文链接：https://www.cnblogs.com/arnoldlu/p/14175126.html

启动正文

下图划分成不同EL，分别描述BL1、BL2、BL31、BL32、BL33启动流程，以及PSCI、SP处理流程。

1. 冷启动(Cold boot)流程及阶段划分

restart–冷启动
reset–热启动

ATF冷启动实现分为5个步骤：

• BL1 - AP Trusted ROM，一般为BootRom。
• BL2 - Trusted Boot Firmware，一般为Trusted Bootloader。
• BL31 - EL3 Runtime Firmware，一般为SML，管理SMC执行处理和中断，运行在secure monitor中。
• BL32 - Secure-EL1 Payload，一般为TEE OS Image。
• BL33 - Non-Trusted Firmware，一般为uboot、linux kernel。

ATF输出BL1、BL2、BL31，提供BL32和BL33接口。
（我想提供的接口就是BL32和BL33的镜像可以是指定的，atf其实是一个启动框架，这其中包含的五个步骤，每个步骤你想要的内容，可以由厂商自己定义。）

启动流程如下：

1.1 BL1

BL1位于ROM中，在EL3下从reset vector处开始运行。（bootrom就是芯片上电运行的（chip-rom的作用就是跳转到bootrom））

BL1做的工作主要有：

• 决定启动路径：冷启动还是热启动。
• 架构初始化：异常向量、CPU复位处理函数配置、控制寄存器设置(SCRLR_EL3/SCR_EL3/CPTR_EL3/DAIF)
• 平台初始化：使能Trusted Watchdog、初始化控制台、配置硬件一致性互联、配置MMU、初始化相关存储设备。
• 固件更新处理
• BL2镜像加载和执行：
  • BL1输出“Booting Trusted Firmware"。
  • BL1加载BL2到SRAM；如果SRAM不够或者BL2镜像错误，输出“Failed to load BL2 firmware.”。
  • BL1切换到Secure EL1并将执行权交给BL2.

1.2 BL2

BL2位于SRAM中，运行在Secure EL1主要工作有：

• 架构初始化：EL1/EL0使能浮点单元和ASMID。
• 平台初始化：控制台初始化、相关存储设备初始化、MMU、相关设备安全配置、
• SCP_BL2：系统控制核镜像加载，单独核处理系统功耗、时钟、复位等控制。
• 加载BL31镜像：BL2将控制权交给BL1；BL1关闭MMU并关cache；BL1将控制权交给BL31。
• 加载BL32镜像：BL32运行在安全世界，BL2依赖BL31将控制权交给BL32。SPSR通过Secure-EL1 Payload Dispatcher进行初始化。
• 加载BL33镜像：BL2依赖BL31将控制权交给BL33。

1.3 BL31

BL31位于SRAM中，EL3模式。除了做架构初始化和平台初始化外，还做了如下工作：

• PSCI服务初始化，后续提供CPU功耗管理操作。
• BL32镜像运行初始化，处于Secure EL1模式。
• 初始化非安全EL2或EL1，跳转到BL33执行。
• 负责安全非安全世界切换。
• 进行安全服务请求的分发。

这两幅图真的不错，棒。

小结

ATF将系统启动从最底层进行了完整的统一划分，将secure monitor的功能放到了bl31中进行，这样当系统完全启动之后，在CA或者TEE OS中触发了smc或者是其他的中断之后，首先是遍历注册到bl31中的对应的service来判定具体的handle，这样可以对系统所有的关键smc或者是中断操作做统一的管理和分配。

在上述启动过程中，每个Image跳转到写一个image的方式各不相同，下面将列出启动过程中每个image跳转到下一个image的过程：

1. bl1跳转到bl2执行

在bl1完成了bl2 image加载到RAM中的操作，中断向量表设定以及其他CPU相关设定之后，在bl1_main函数中解析出bl2 image的描述信息，获取入口地址，并设定下一个阶段的cpu上下文，完成之后，调用el3_exit函数实现bl1到bl2的跳转操作，进入到bl2中执行.

2.bl2跳转到bl31执行

如何自学黑客&网络安全

黑客零基础入门学习路线&规划

初级黑客
1、网络安全理论知识（2天）
①了解行业相关背景，前景，确定发展方向。
②学习网络安全相关法律法规。
③网络安全运营的概念。
④等保简介、等保规定、流程和规范。（非常重要）

2、渗透测试基础（一周）
①渗透测试的流程、分类、标准
②信息收集技术：主动/被动信息搜集、Nmap工具、Google Hacking
③漏洞扫描、漏洞利用、原理，利用方法、工具（MSF）、绕过IDS和反病毒侦察
④主机攻防演练：MS17-010、MS08-067、MS10-046、MS12-20等

3、操作系统基础（一周）
①Windows系统常见功能和命令
②Kali Linux系统常见功能和命令
③操作系统安全（系统入侵排查/系统加固基础）

4、计算机网络基础（一周）
①计算机网络基础、协议和架构
②网络通信原理、OSI模型、数据转发流程
③常见协议解析（HTTP、TCP/IP、ARP等）
④网络攻击技术与网络安全防御技术
⑤Web漏洞原理与防御：主动/被动攻击、DDOS攻击、CVE漏洞复现

5、数据库基础操作（2天）
①数据库基础
②SQL语言基础
③数据库安全加固

6、Web渗透（1周）
①HTML、CSS和JavaScript简介
②OWASP Top10
③Web漏洞扫描工具
④Web渗透工具：Nmap、BurpSuite、SQLMap、其他（菜刀、漏扫等）
恭喜你，如果学到这里，你基本可以从事一份网络安全相关的工作，比如渗透测试、Web 渗透、安全服务、安全分析等岗位；如果等保模块学的好，还可以从事等保工程师。薪资区间6k-15k

到此为止，大概1个月的时间。你已经成为了一名“脚本小子”。那么你还想往下探索吗？

如果你想要入坑黑客&网络安全，笔者给大家准备了一份：282G全网最全的网络安全资料包评论区留言即可领取！

7、脚本编程（初级/中级/高级）
在网络安全领域。是否具备编程能力是“脚本小子”和真正黑客的本质区别。在实际的渗透测试过程中，面对复杂多变的网络环境，当常用工具不能满足实际需求的时候，往往需要对现有工具进行扩展，或者编写符合我们要求的工具、自动化脚本，这个时候就需要具备一定的编程能力。在分秒必争的CTF竞赛中，想要高效地使用自制的脚本工具来实现各种目的，更是需要拥有编程能力.

如果你零基础入门，笔者建议选择脚本语言Python/PHP/Go/Java中的一种，对常用库进行编程学习；搭建开发环境和选择IDE,PHP环境推荐Wamp和XAMPP， IDE强烈推荐Sublime；·Python编程学习，学习内容包含：语法、正则、文件、 网络、多线程等常用库，推荐《Python核心编程》，不要看完；·用Python编写漏洞的exp,然后写一个简单的网络爬虫；·PHP基本语法学习并书写一个简单的博客系统；熟悉MVC架构，并试着学习一个PHP框架或者Python框架 (可选)；·了解Bootstrap的布局或者CSS。

8、超级黑客
这部分内容对零基础的同学来说还比较遥远，就不展开细说了，附上学习路线。

网络安全工程师企业级学习路线

如图片过大被平台压缩导致看不清的话，评论区点赞和评论区留言获取吧。我都会回复的

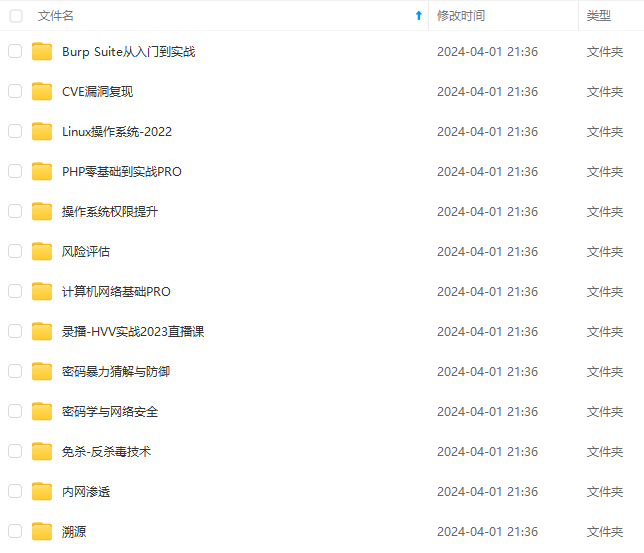

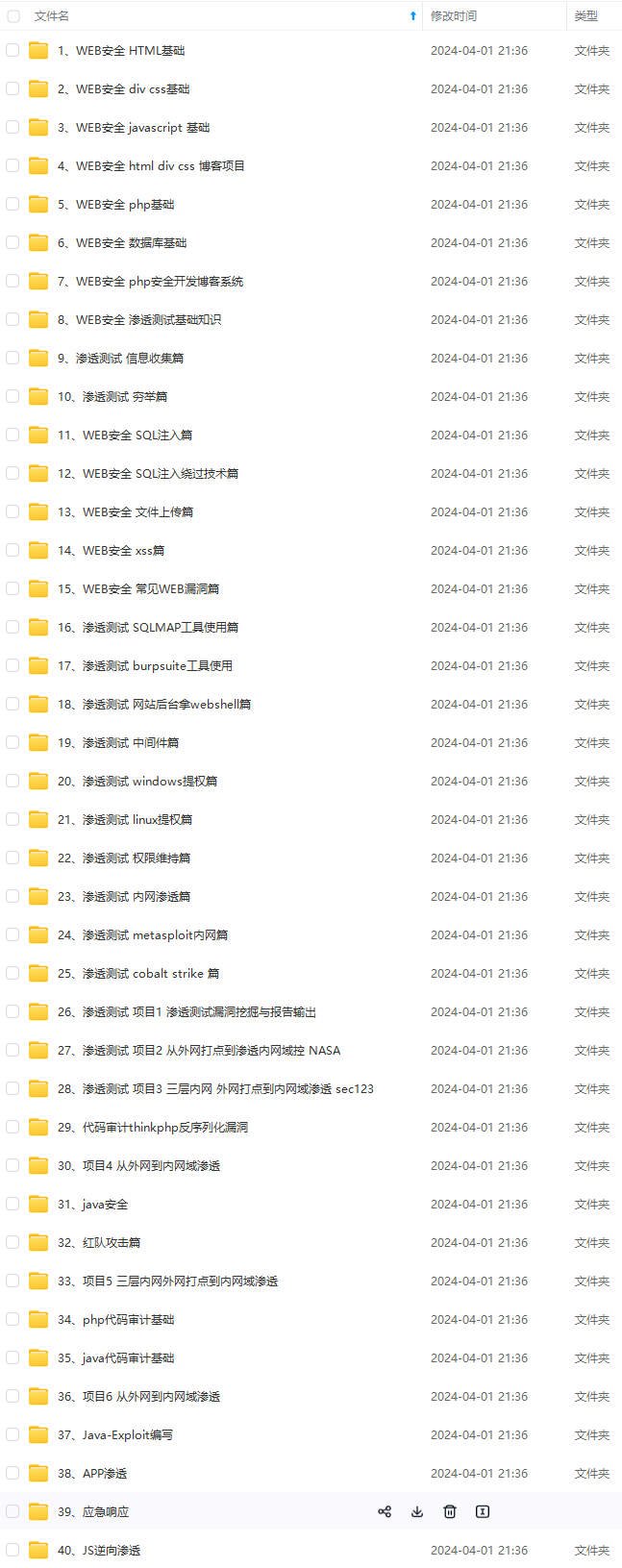

视频配套资料&国内外网安书籍、文档&工具

当然除了有配套的视频，同时也为大家整理了各种文档和书籍资料&工具，并且已经帮大家分好类了。

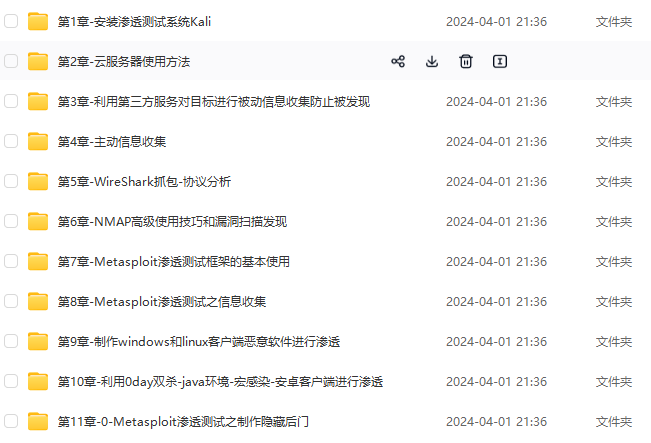

一些笔者自己买的、其他平台白嫖不到的视频教程。
