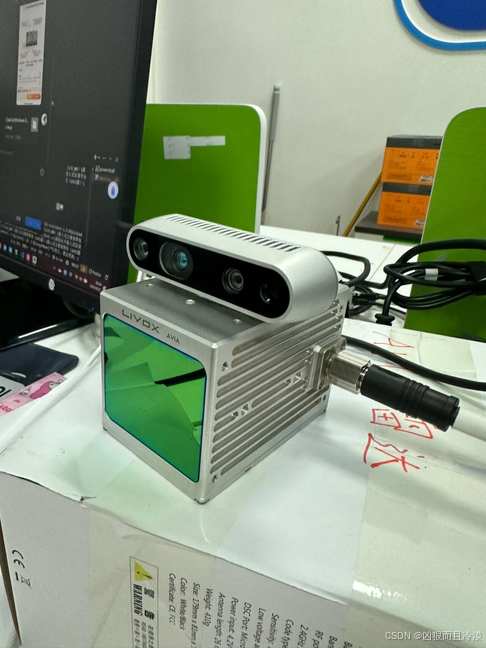

R3LIVE从零开始搭建环境和实物（livox avia + d435）





文章目录

• 前言
• 一、R3live是什么？
• 二、基本的环境配置
• 三、R3live代码下载以及编译
• 四、硬件的基础配置
• 五、外参获取与联合标定
• 六、r3live运行



---

前言

本人以前有过点ros基础刚好最近在学习slam以及vio和lio，在这一个月份以来最起码，初步接触了vio以及slam和lio，并且自己成功的搭建了自己的实物平台，写这篇文章就是希望初次搭建的同学不用再踩一次博主踩过的坑。



---

一、R3live是什么？

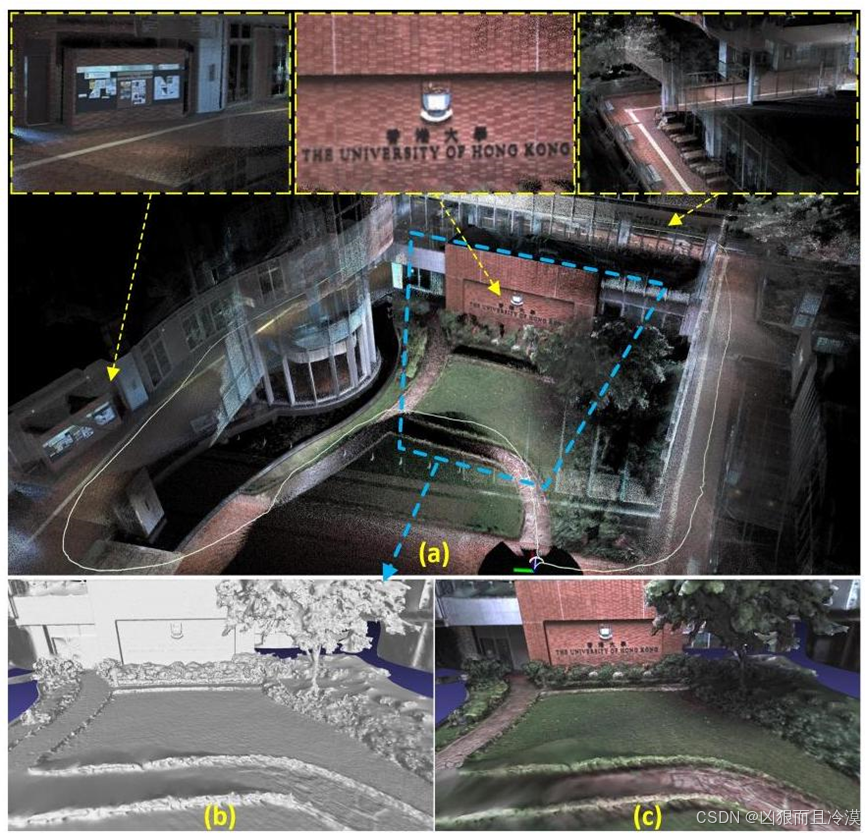

强大、实时、RGB彩色、激光雷达-惯性-视觉紧密耦合的状态估计和建图、

具体可以参考原作者

https://github.com/hku-mars/r3live

二、基本环境的配置

1.ubuntu20.04

2.ros noetic

3.opencv 3.3.1

博主建议opencv的版本大于或者等于 3.3，因为低于这个版本的话容易报错。

这个代码能查询你的opencv版本。

pkg-config --modversion opencv

 opencv3.3.1安装：

https://blog.csdn.net/CynalFly/article/details/126784079?ops_request_misc=%257B%2522request%255Fid%2522%253A%25229D448904-CC49-44C8-83E4-C9827F181B59%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=9D448904-CC49-44C8-83E4-C9827F181B59&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~first_rank_ecpm_v1~rank_v31_ecpm-6-126784079-null-null.142^v100^pc_search_result_base1&utm_term=%E5%AE%89%E8%A3%85%E6%8C%87%E5%AE%9A%E7%89%88%E6%9C%AC%E7%9A%84opencv&spm=1018.2226.3001.4187

我是参考这位博主的文章去安装的，大家可以仔细看一下（我相信这难不倒你们  ^_^  ）

 4.livox_ros_driver的安装

https://github.com/Livox-SDK/livox_ros_driver

可以参考livox官方的安装教程，建议没安装opencv的同学，先安装opencv，不然容易出错（博主就是这里出错先安装了雷达驱动）。

除了这个细节需要注意，还需要根据自己的雷达来下载官方的sdk，mid360的sdk和avia的不一样。

5.CGAL and pcl_viewer(optional)

sudo apt-get install libcgal-dev pcl-tools

三、R3live代码下载以及编译

1.克隆代码

记得创建工作空间catkin_ws

cd ~/catkin_ws/src
git clone https://github.com/hku-mars/r3live.git
cd ../
catkin_make
source ~/catkin_ws/devel/setup.bash

 如果上面环境都对应上的同学，编译肯定能通过。

2.运行官方数据集

数据集下载地址参考这里：

https://github.com/ziv-lin/r3live_dataset

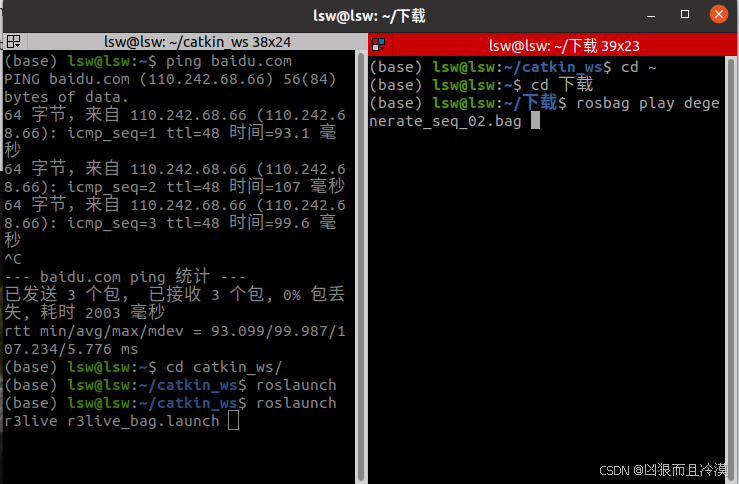

roslaunch r3live r3live_bag.launch
rosbag play YOUR_DOWNLOADED.bag

rosbagplay记得在下载的文件夹里面。

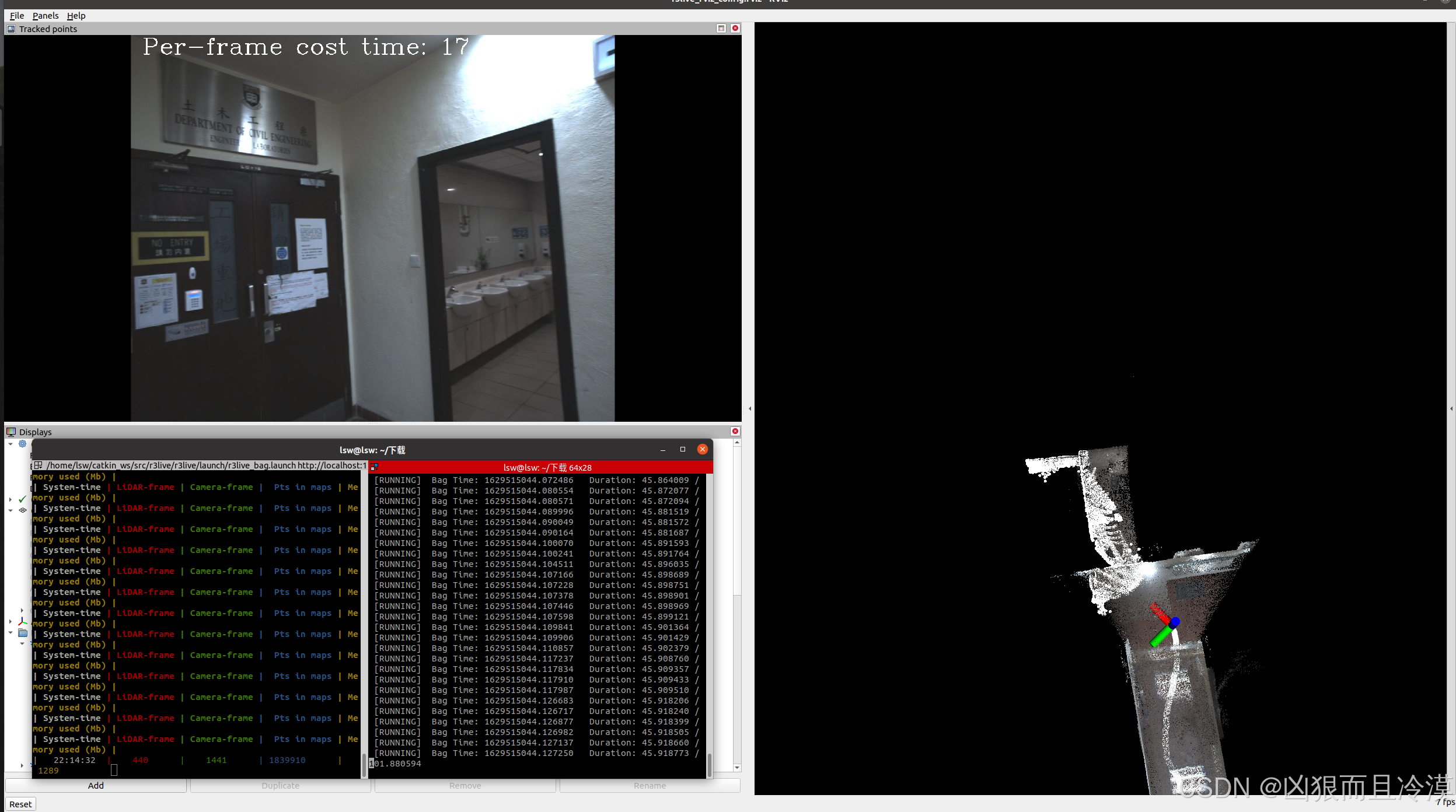

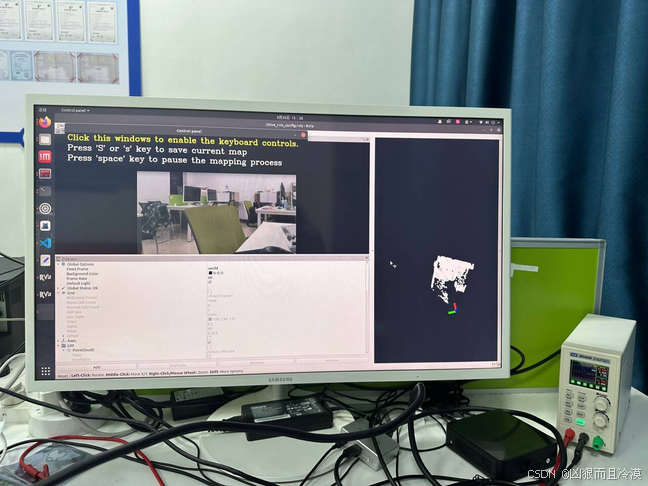

 成功运行：

---



四、硬件的基础配置

1.雷达的配置：

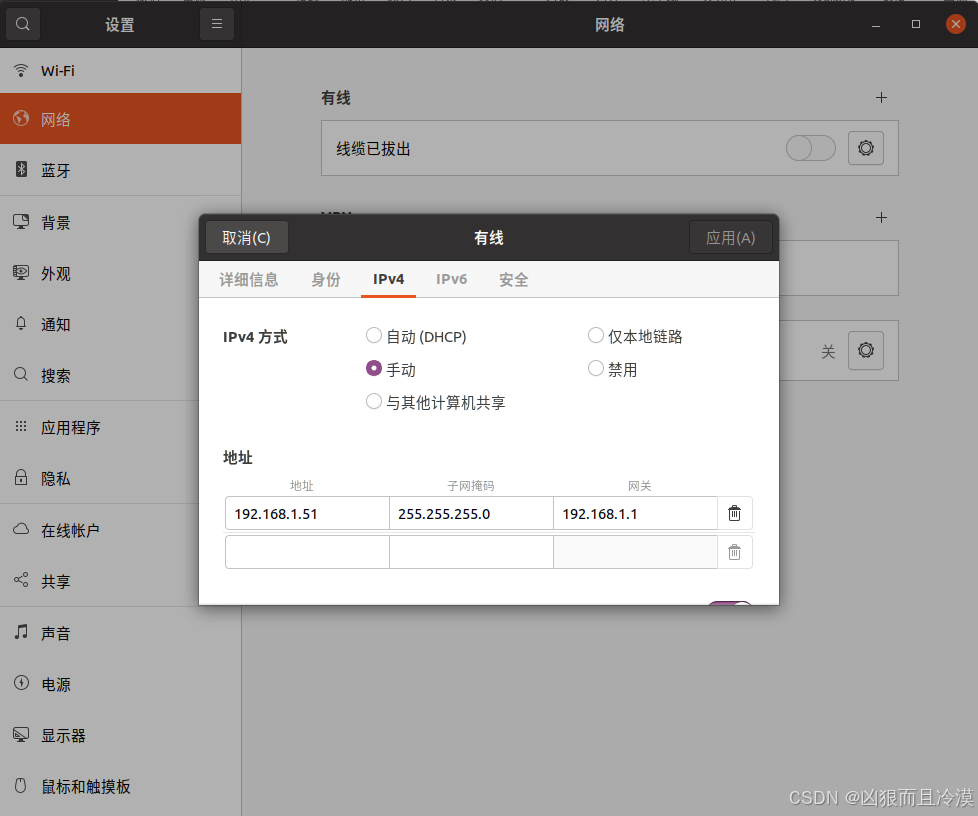

我们需要设置正确的地址与网关

我们前面下载了雷达的SDK在此基础上，我们可以验证我们的硬件与电脑的连接是否正确。

roslaunch livox_ros_driver livox_lidar_rviz.launch bd_list:="自己雷达的广播码"

出了rviz画面即可

2.d435内参获取

博主也是很粗糙的获取d435的内参，大家不要学习博主最好还是使用工具去获取内参（粗略学习的同学可以参考一下）

roslaunch realsense2_camera rs_camera.launch

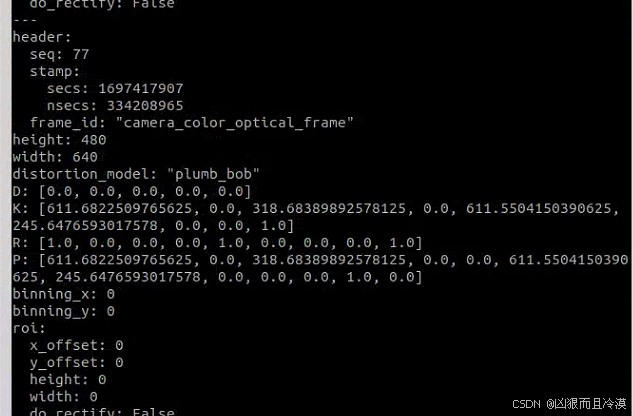

rostopic echo /camera/color/camera_info

五、外参获取与联合标定

这是折磨博主最久的步骤，因为种种原因导致踩了很多坑。希望在这里写出来能帮助大家避雷。

1.livox_camera_calib包下载

博主这里是打算使用这个方法对雷达和相机进行联合标定

https://github.com/hku-mars/livox_camera_calib

这是官方网站，大家可以在此处下载标定程序。

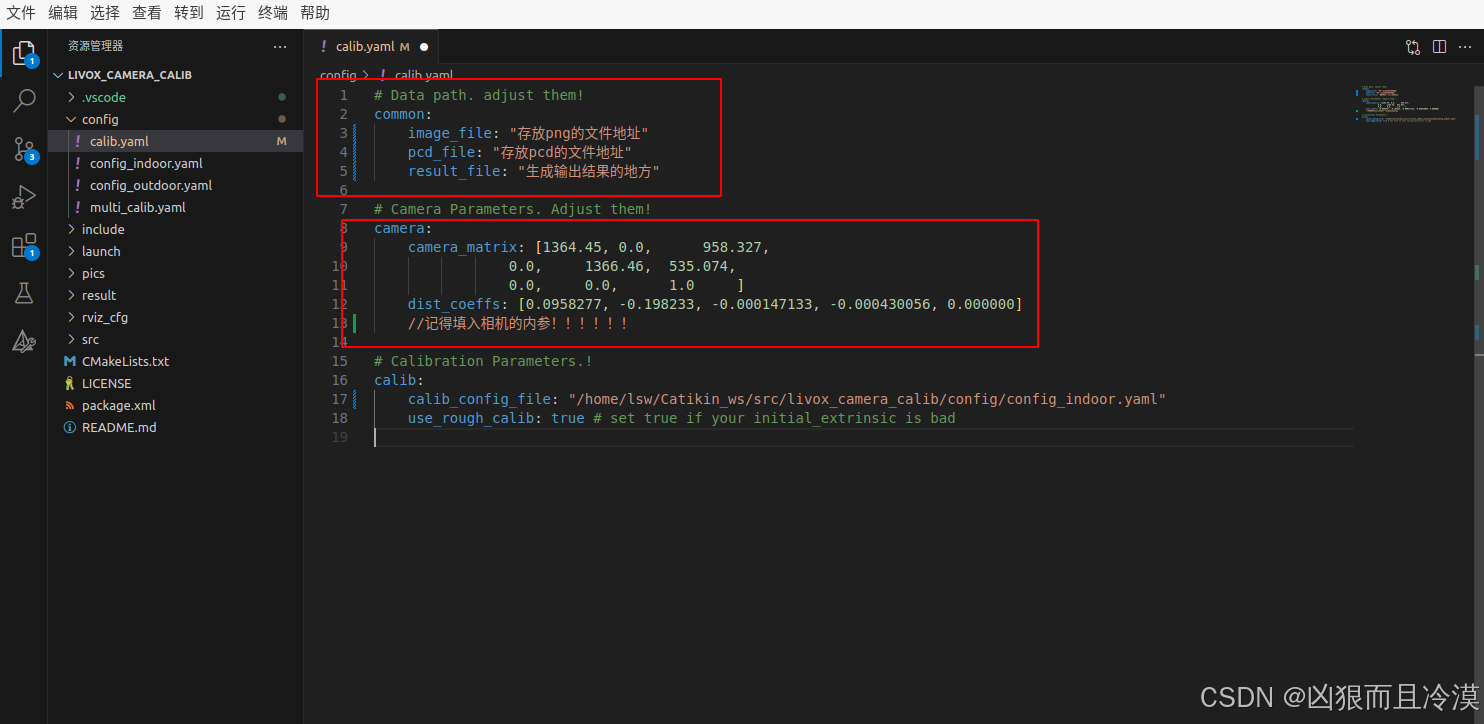

下载完成之后我们需要打开它的calib.yaml文件，其中

修改完成之后我们跑一下作者提供的包，再去自己采集数据也不迟。

2.采集自己的数据（相机）

启动相机

roslaunch realsense2_camera rs_camera.launch

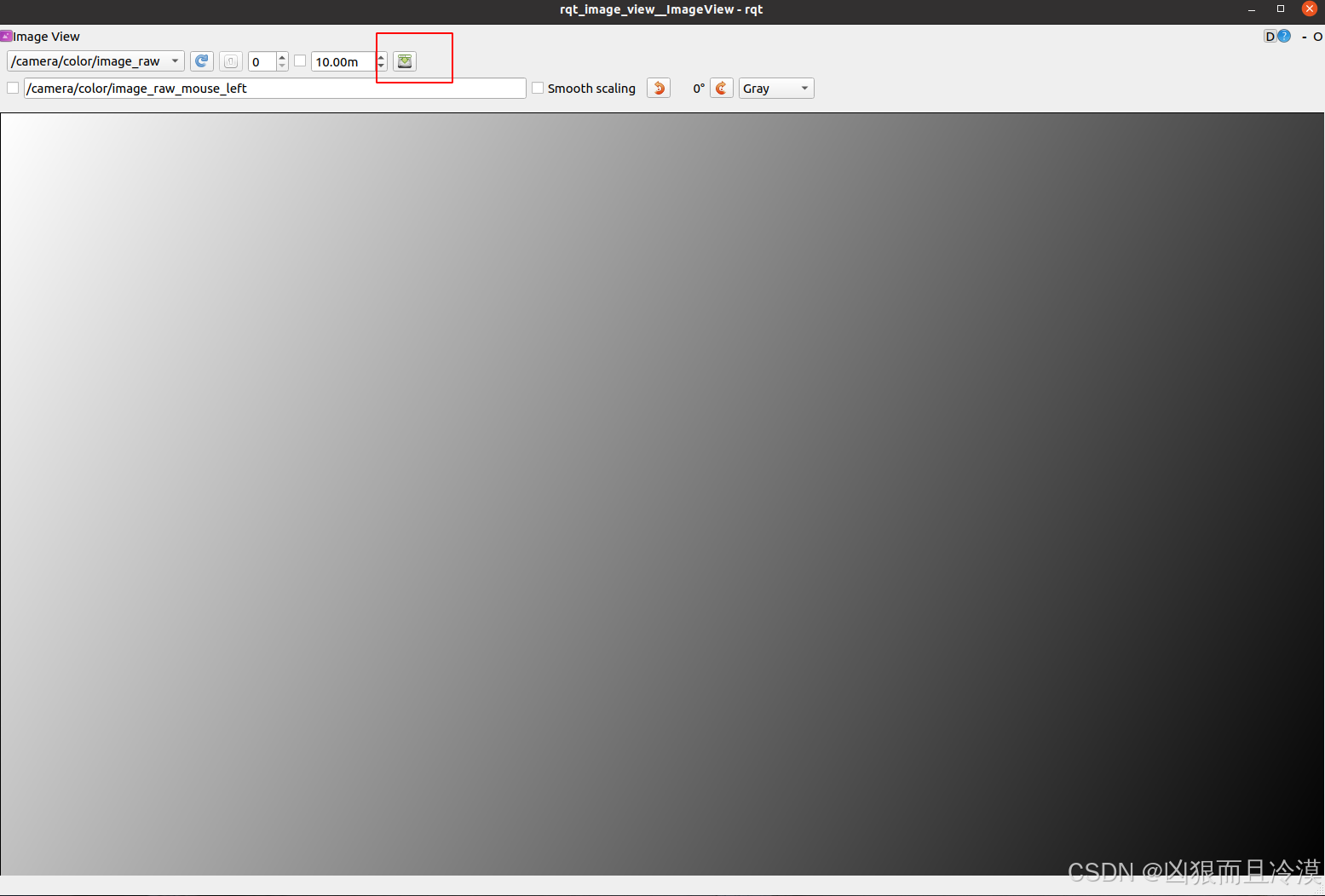

打开rqt

rqt_image_view

拍照保存（保存的时候会弹出保存路径）



至此我们的png文件获取完毕。

3.采集数据（雷达）

开始博主（小白）以为我们需要录取相应的rosbag其中包含着雷达的点云信息然后再通过pcl工具

转换格式将rosbag转换为pcd文件,但是折腾了一周之后我才发现我狠狠的错了。

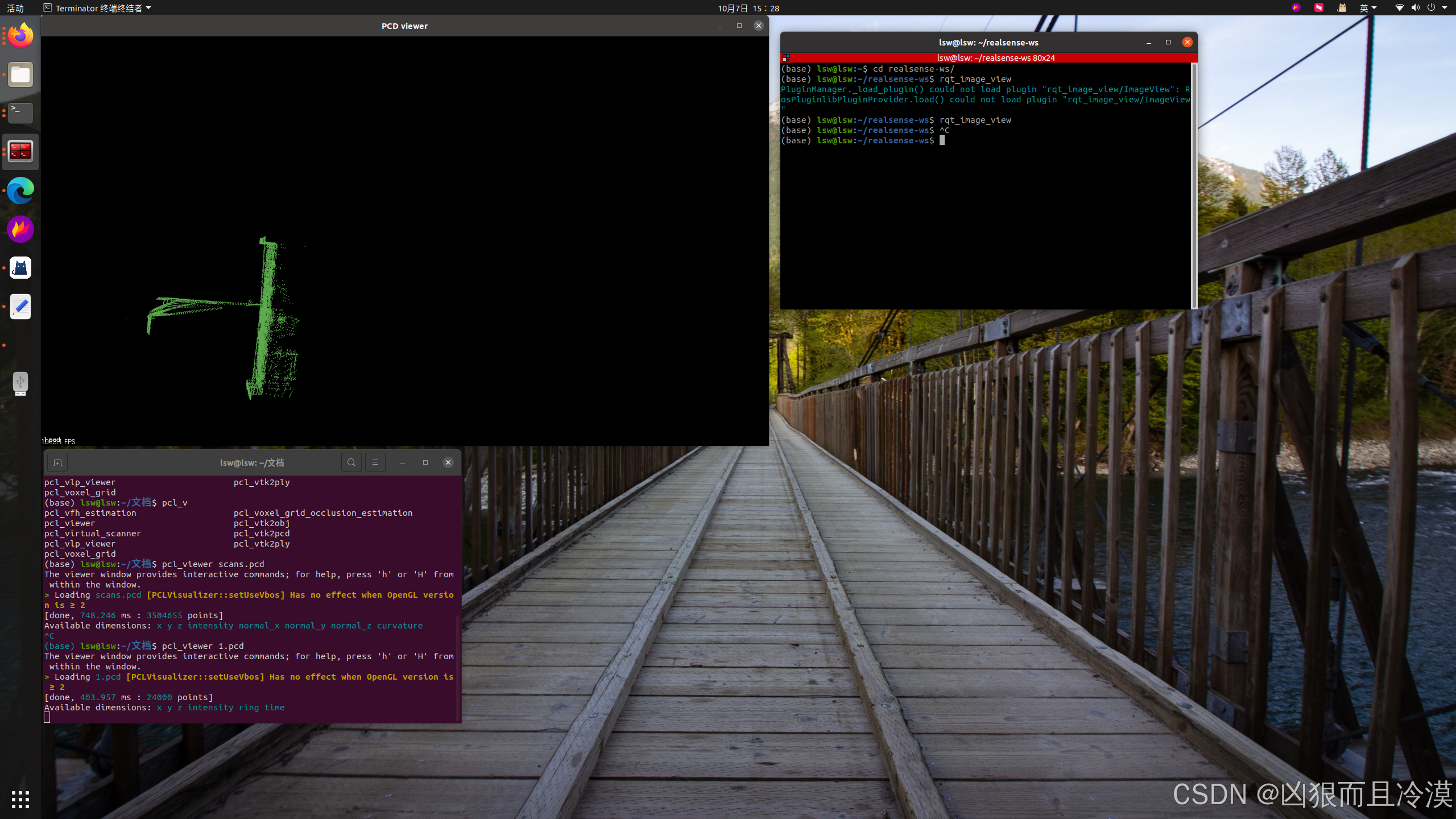

这是我转换出来的pcd包

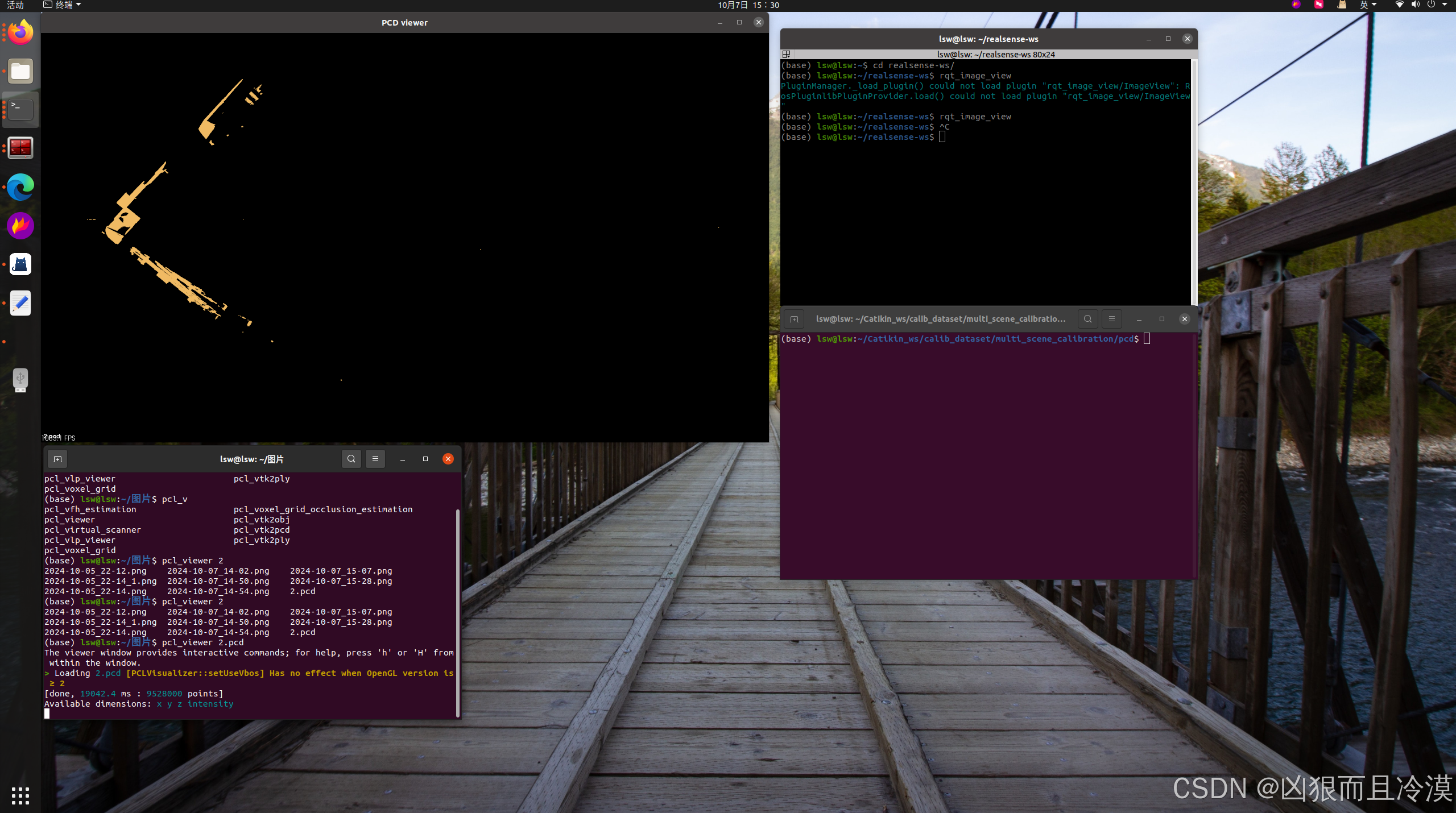

这是港大提供的pcd数据包

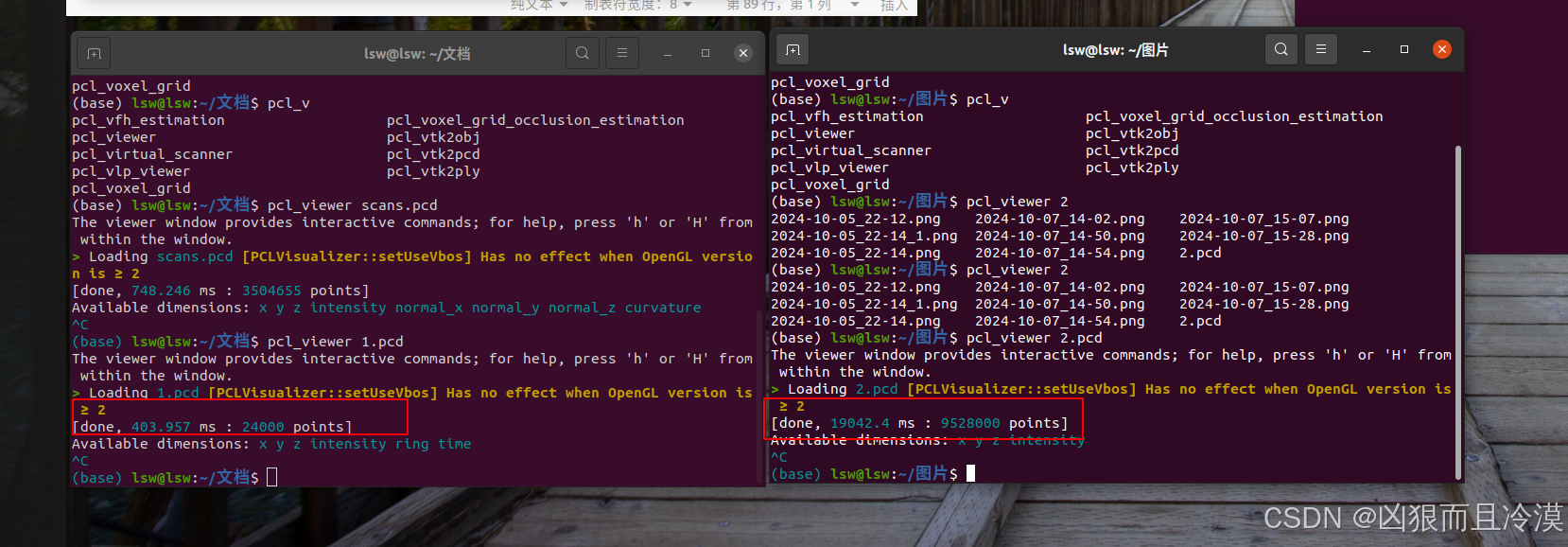

大家可以看下面的对比看出来，我们转换的数据包的点云数量远远少于人家的，这是为什么呢，我个人理解是这样的，可能我的转换工具，转换出来的pcd是rosbag瞬时的点云，这才导致了点云数据少。

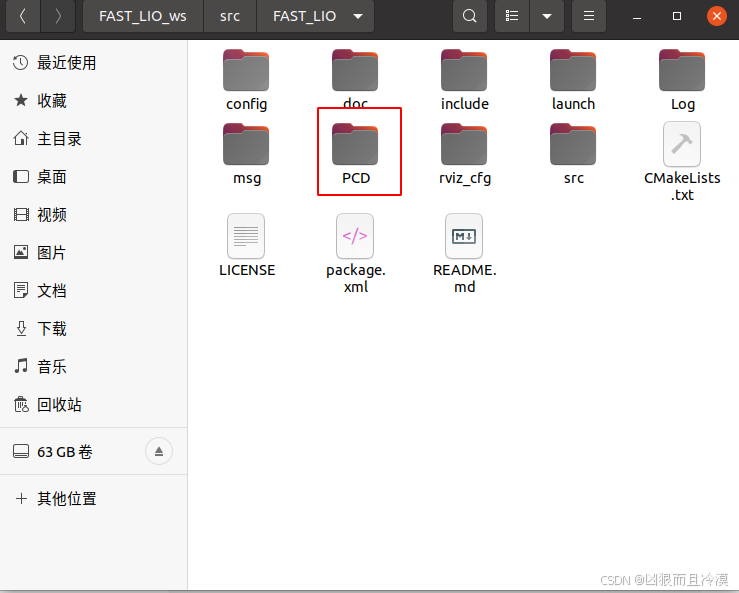

 所以我开始反思到底是那一步出现了问题（一直想不出来，以为是硬件问题又换了电脑采集数据转换发现也不行），一直想不出来正当我以为项目要延长周期时，有天我惊奇的发现了fast-lio文件夹里面居然有个pcd！！

（fast-lio的配置和使用可以参考网上，很多博主都有讲如何配置故不再赘述。）



使用查看pcd指令

pcl_viewer

好家伙果然点云数量比我以前转换的多出来了很多！博主很开心终于可以进展下一步了。

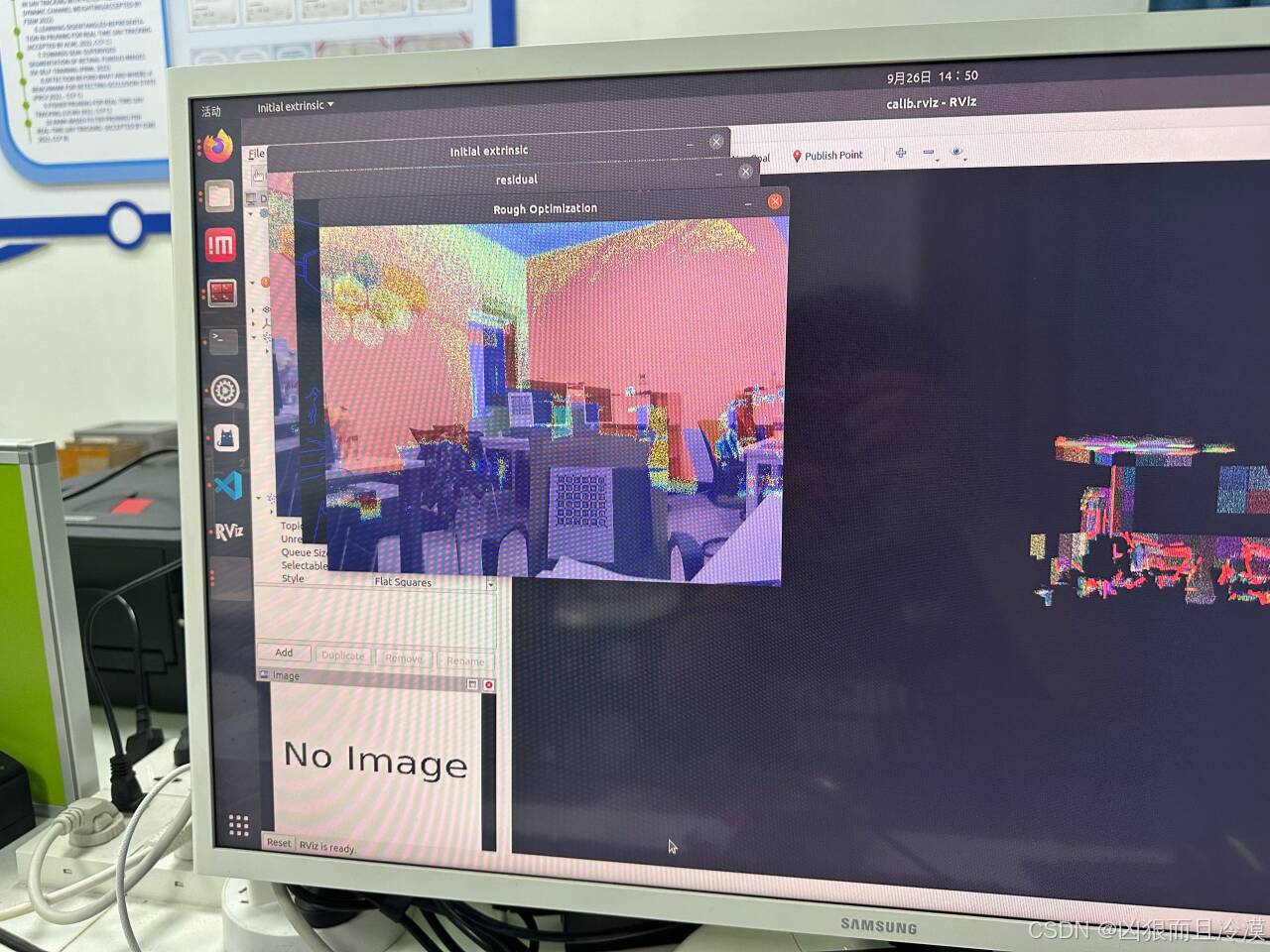

4.标定开始



成功的输出了标定结果 。

至此我们的雷达与相机的联合标定至此结束。

六、r3live运行

1.标定参数处理

我们需要求出逆矩阵，不然就会像博主这样子彩色点云不出来（当时在这里捣鼓了好久，终于查阅了各种资料才发现需要求逆矩阵 ）

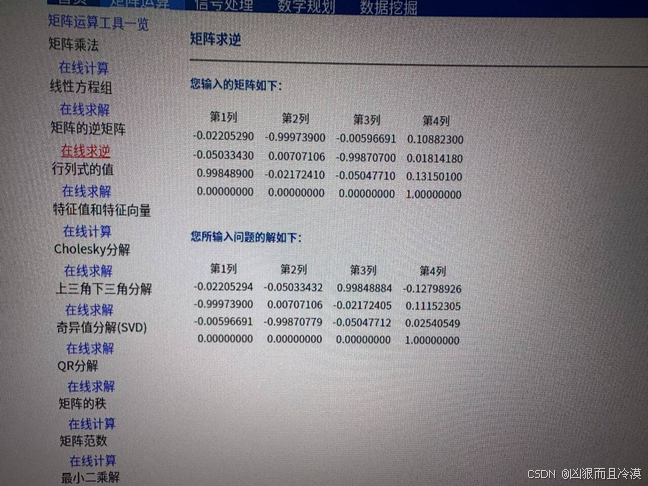

http://www.yunsuan.info/cgi-bin/matrix_inverse.py

在这个网页里面我们需要处理我们得到的标定参数，求它的在线矩阵求逆。

（左上角3X3放在 camera_ext_R，第四列1X4的前三行放在camera_ext_t）

2.代码修改

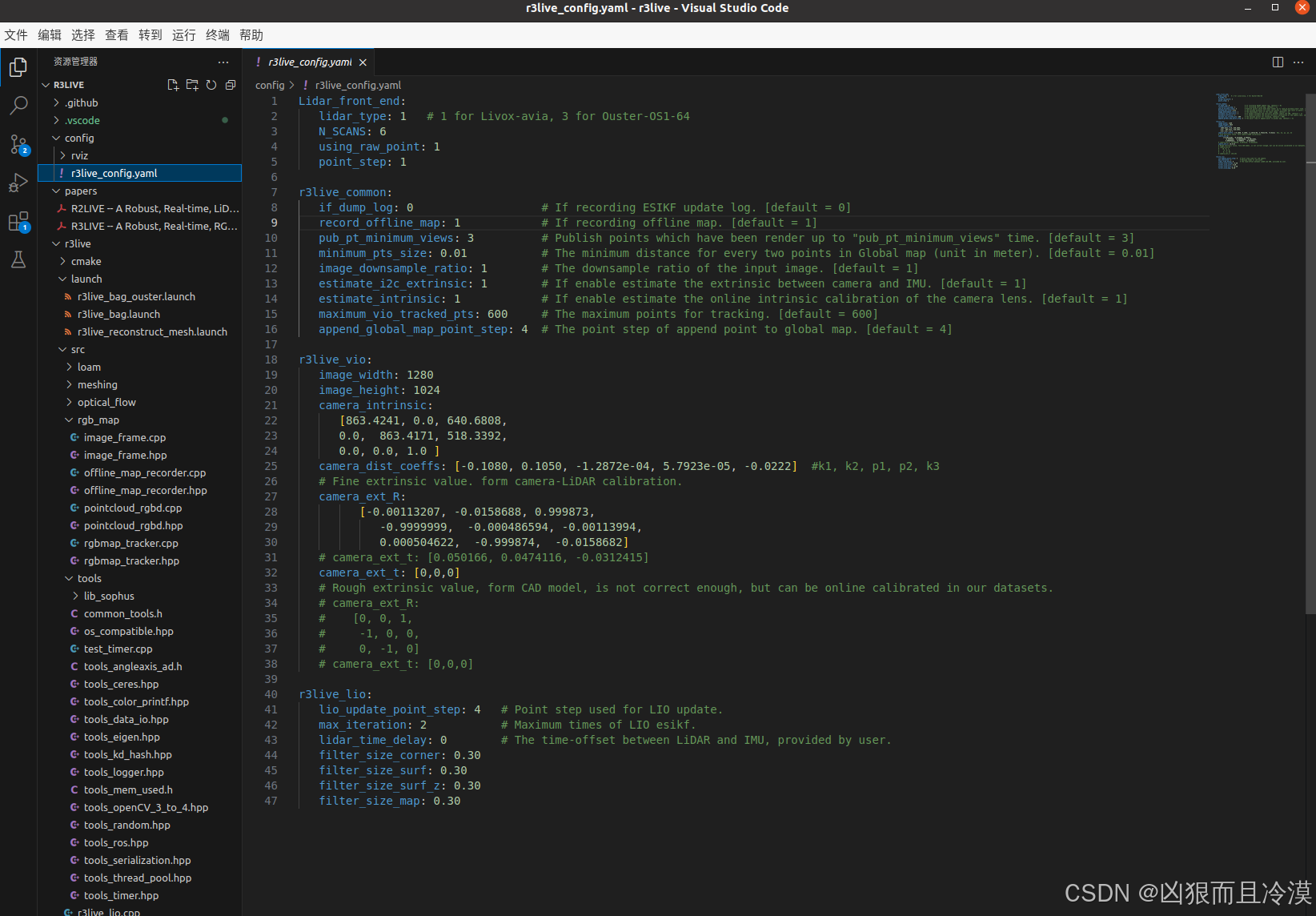

将我们的外参填入下表

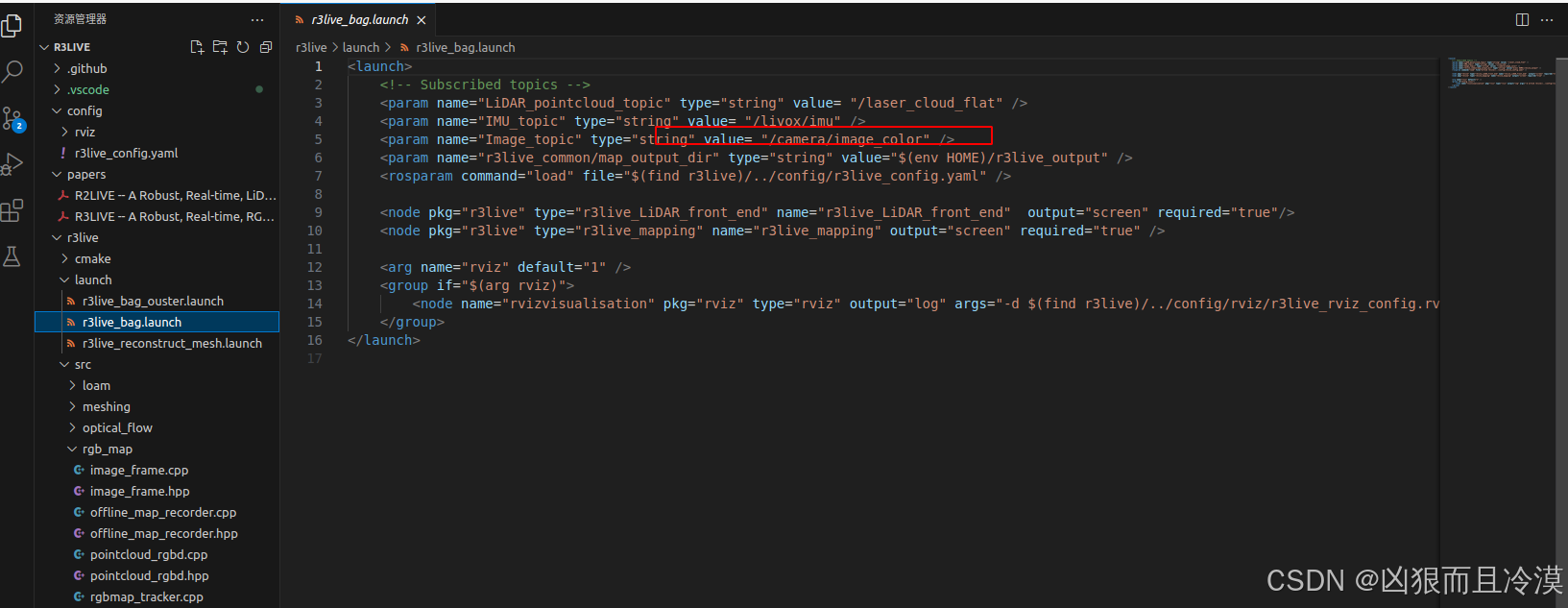

修改我们的话题名称

代码的修改部分到此结束。

3.时间同步

在这里分硬件同步以及软件同步

软件同步：

直接使用r3live作者修改的代码实现软件同步（博主没搞出来，故不讲）

硬件同步：

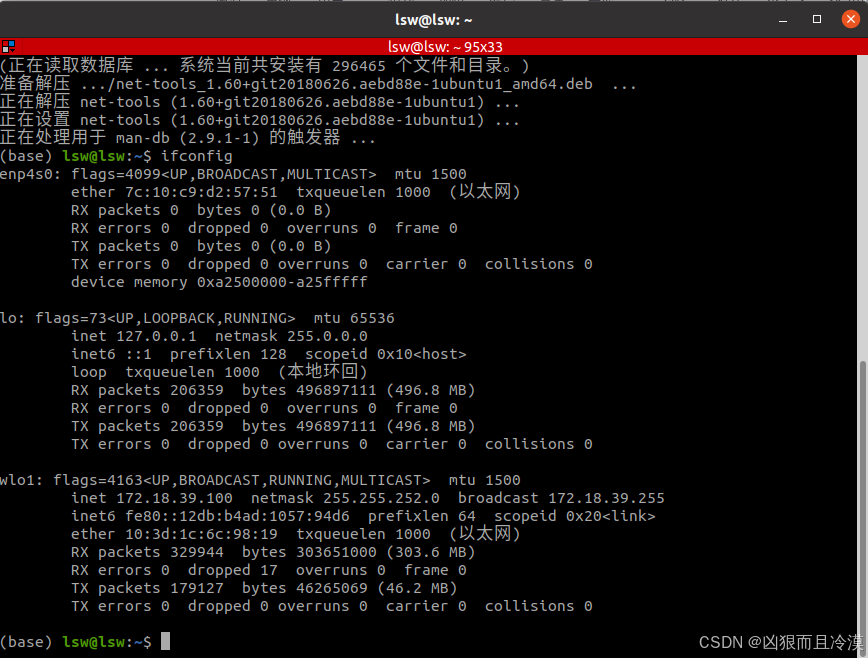

我们需要ifconfig查看自己的网卡是否支持

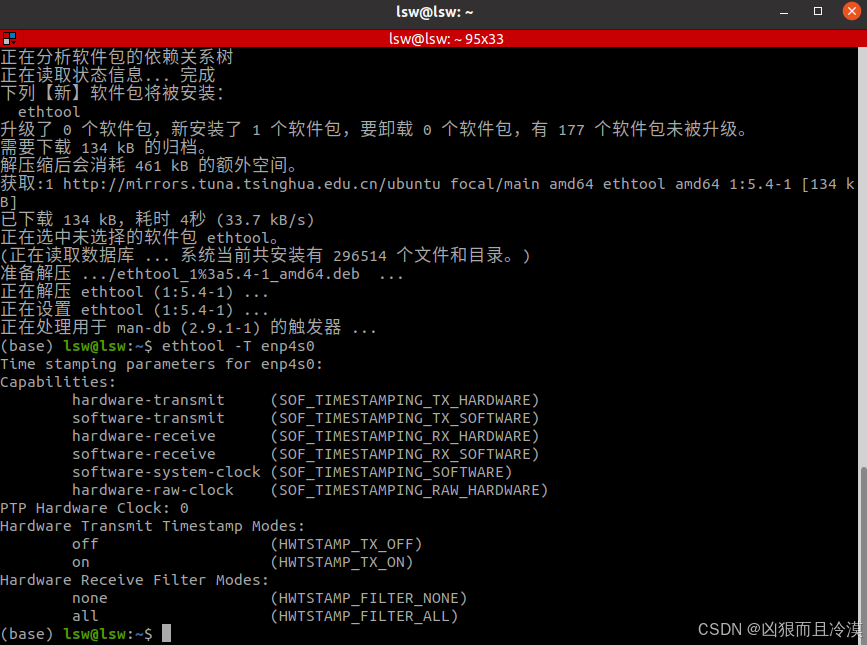

ethtool -T enp4s0

和博主一样的话说明支持硬件同步（如果硬件不支持可以去找软件同步的方法）

 sudo apt install ptpd

 sudo ptpd -M -i enp4s0 -c

即可成功实现同步。

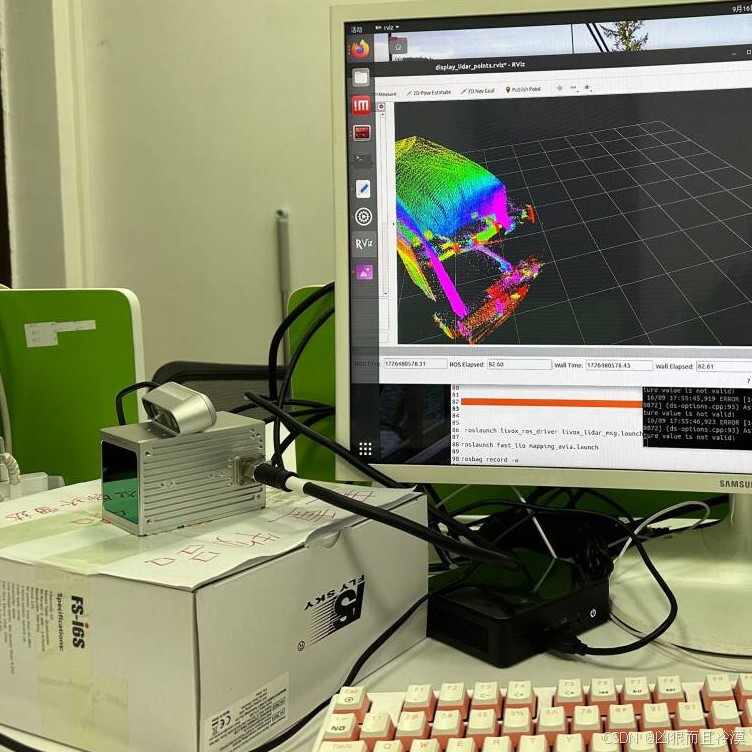

4.实物运行

终于到这一步了，作为一个刚入坑不久的小白而言，自己一个人捣鼓了很久，最终出彩色点云了这一切都是值得的！

 roslaunch livox_ros_driver livox_lidar_msg.launch  //启动雷达

 roslaunch realsense2_camera rs_camera.launch       //启动相机

 sudo ptpd -M -i enp4s0 -c   //同步

 roslaunch r3live r3live_bag.launch   //r3live启动！

（当时运行成功太激动了，忘记记录了）
