OSPF动态路由协议配置实验

OSPF路由配置的基本过程

1.创建并运行进程id

ospf 进程id router-id [router-id]

2.创建并进入OSPF区域

area [area-id]

3.指定运行OSPF的接口

network network-address wildcard-mask

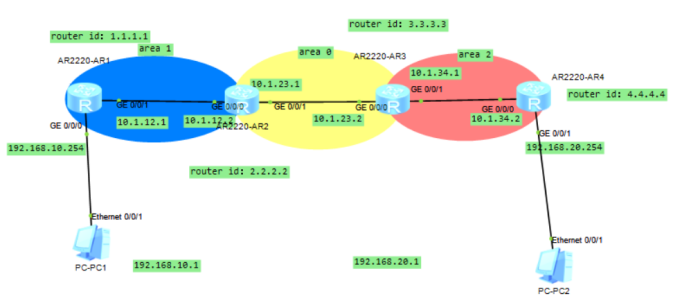

网络拓扑图：

首先将路由主机的基本配置ip的配置完成，此处忽略

配置OSPF路由

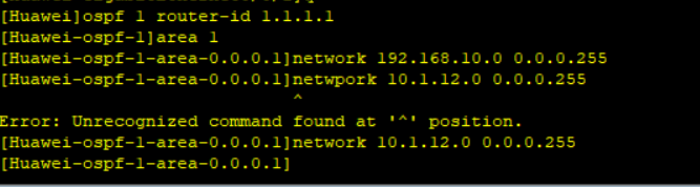

配置完成后，开始实现ospf路由的启用按照以上三个步骤，先创建进程号和路由id，再创建区域并进入，最后使用network进行宣告开启ospf

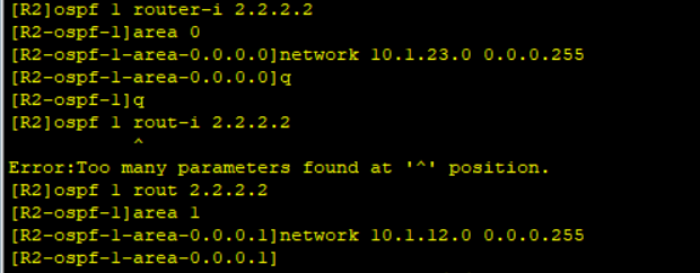

配置路由器R2的ospf路由协议，同上

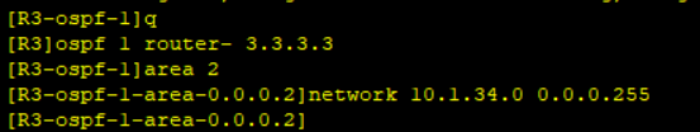

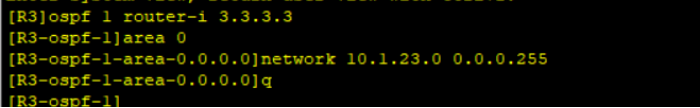

配置路由器R3的ospf路由协议

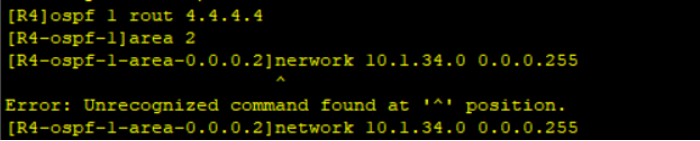

配置路由器R4的ospf路由协议

配置完成后，ospf的基本配置就结束了。

查看配置的ospf信息，主要命令有：

1.dis ospf peer ：查看ospf邻居信息

2.dis ospf lsdb ： 查看lsdb表

3.dis ospf routing： 查看ospf路由表

还有一个查看ospf接口 dis ospf routing

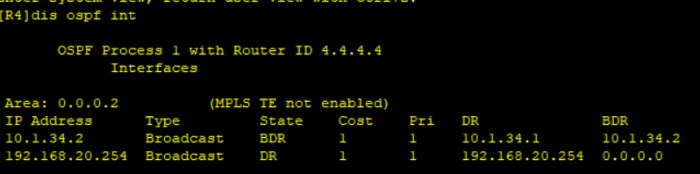

查看ospf接口信息，可以看见10.1.34.2 192.168.20.254 均开启了ospf路由功能

process表示进程号为1 router id 即该路由器的路由器id号

area 0.0.0.2表示处于区域2

可以对比网络拓扑图的预设信息进行验证

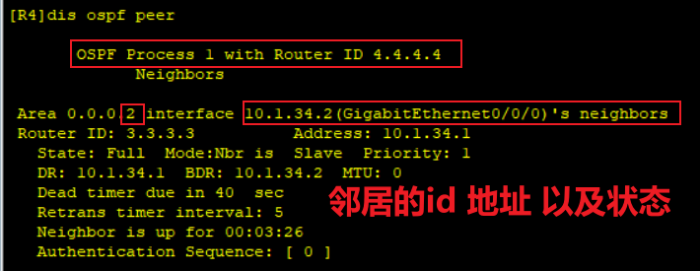

查看邻居路由信息

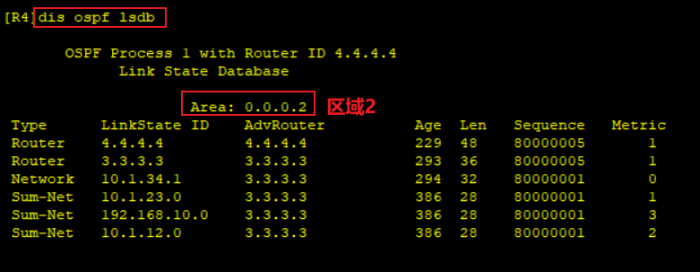

查看lsdb

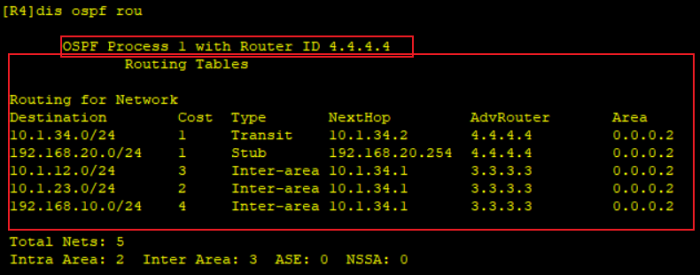

查看ospf路由表信息

至此ospf动态路由实验完成。
