计算机网络体系结构

目录

计算机网络体系结构的形成

协议与划分层次

具有五层协议的体系结构

实体、协议、服务和服务访问点

TCP/IP的体系结构

---

网络体系结构是指为实现网络功能而建立的、由一系列规则、标准和方法的集合。它定义了网络的层次结构、接口和服务，帮助不同系统间实现互操作。

为什么需要体系结构？ 在主机间通信中，涉及硬件、软件、协议等多方面问题。体系结构将复杂问题模块化，便于设计、实现和标准化。
基本原则：分层、模块化、服务定义

历史背景：早期网络如 ARPANET 推动了标准化。1974 年，IBM 提出 SNA（Systems Network Architecture），这是第一个商用网络体系结构。随后，ISO 开发了 OSI 参考模型，IETF 则推动了 TCP/IP 模型的实际应用。

分层：将整个网络功能分解成多个独立层，每层只负责特定任务。数据从高层（应用相关）逐层向下封装，经过网络传输后，又从低层逐层向上解封装。层与层之间像黑盒子，上层只知道下层提供的服务，不关心内部实现。

模块化：每个层像一个独立模块，可以单独设计、测试、实现和替换。模块间通过标准接口交互，确保即插即用。

服务定义：明确规定每层向上层提供的服务，包括什么功能、接口如何调用，以及数据如何传递。服务用原语定义，确保上层能可靠调用下层。

体系结构 = 分层 + 每层功能 + 层间接口 + 同层对等体的协议

体系结构是抽象蓝图

实体是在某台计算机上运行、落实该层功能的具体软件/硬件模块

协议约定了同层实体如何通信

服务是对上层可见的能力

接口/SAP 是相邻两层交互的“接头”

计算机网络体系结构的形成

IBM 的 SNA → OSI 的提出
1974 年 IBM 推出 SNA（System Network Architecture），是早期的大型机网络体系结构，但属于封闭标准，不同厂商互不兼容
1977 年 ISO 成立工作组，设计了一个全球通用的开放标准 → OSI 参考模型（OSI/RM）
1983 年，OSI 模型正式发布，成为国际标准 ISO 7498，也叫 OSI 七层模型
开放的意思：任何厂商都能遵循这个标准互联

IBM：International Business Machines Corporation（国际商业机器公司）

ISO：International Organization for Standardization（国际标准化组织）

OSI：Open Systems Interconnection（开放系统互联）

OSI VS TCP/IP

虽然 OSI 是官方国际标准，但最后失败了，而 TCP/IP 成功了，成为事实上的国际标准。原因：
OSI 失败原因：
专家缺少实际经验，缺乏商业动力
协议太复杂，效率低
制定周期太长，设备来不及进入市场
层次划分不合理，功能重叠

TCP/IP 成功原因：
运行在互联网中，已经大规模成功应用
简单高效，部署快
被称为事实上的国际标准，虽然不是法律意义上的国际标准

OSI 和 TCP/IP 的关系

OSI：理论体系，更偏学术
TCP/IP：实践体系，主导互联网发展
现在学 OSI 是为了理解分层思想，实际应用更多用 TCP/IP

TCP/IP 全称 Transmission Control Protocol / Internet Protocol（传输控制协议 / 互联网协议）。它不是单一协议，而是一套协议家族，像一个工具箱，定义了互联网的数据传输规则。从 ARPANET 演化而来，现在是全球网络的核心。

为什么叫 TCP/IP？
TCP：确保数据可靠到达（分段、重传、拥塞控制）
IP：负责邮寄数据包（分组交换，无连接）

分段：TCP 把大块应用数据（如网页 10KB）拆分成小段（Segment），每个段加 TCP 头（20 字节，包括序号、确认号）。为什么？IP 层有 MTU（Maximum Transmission Unit，最大传输单元，通常 1500 字节），大数据直接发容易碎。

重传：TCP 用序号（Sequence Number）标记每个段，接收端发确认（ACK）。如果超时无 ACK，发送端重传丢包。

拥塞控制：网络“堵车”时，TCP 自动减速发送，避免雪上加霜。

分组交换：数据分成小包（Packet）独立发送，每包带地址（IP 头）。路由器根据地址动态路由，包可走不同路径，到达后重组。不像电路交换（电话线全程独占），分组交换共享链路，高效利用带宽。

无连接：IP 不建立连接，每个包独立发（尽力而为，Best Effort）。无握手、无状态跟踪，丢包/乱序靠上层（TCP）处理。

TCP vs IP 的互补关系
TCP 可靠，但复杂（分段 + 重传 + 拥塞 → 慢但稳）
IP 简单，但不可靠（分组 + 无连接 → 快但可能丢）
结合：TCP over IP（基于 IP 协议的 TCP 协议） = 可靠互联网传输

协议与划分层次

网络协议是什么？

在计算机网络中，数据交换必须遵循一些约定好的规则，这些规则就叫网络协议。

协议包含三个要素：
语法：数据的格式（长啥样）
语义：要做什么动作、如何响应
同步：动作发生的时序（什么时候做）

例子：你要和别人对话 → 约定语言（语法）、听懂并作答（语义）、说话的先后顺序（同步）

为什么需要分层？

传文件需要很多细节：文件准备、报文交换、网络接口、错误处理……
如果所有功能都混在一起，系统太复杂。
所以我们把大问题拆成小问题：每层只做一类功能，上层用下层提供的服务
这就是分层的思想。

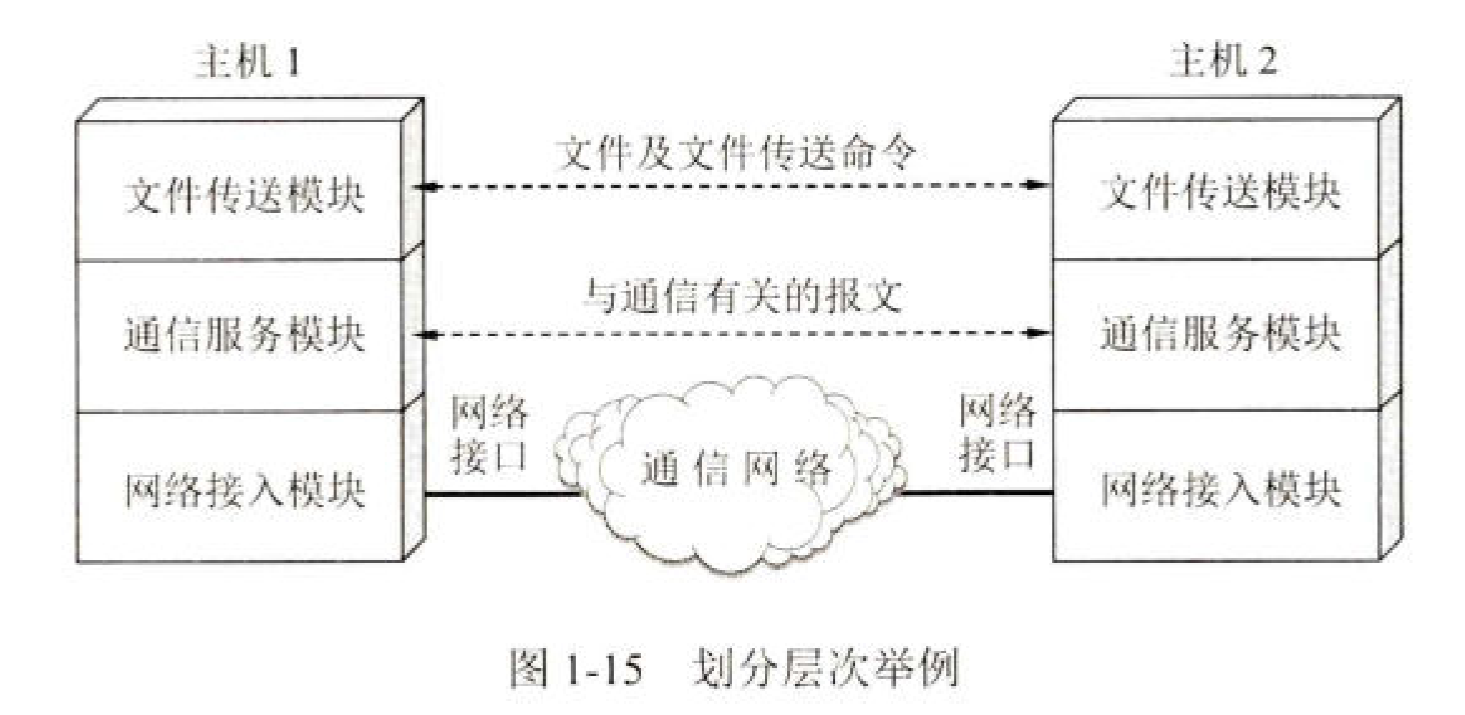

分层的三个例子

第一层：文件传送
主机直接传文件 → 太复杂

第二层：通信服务模块
新增一层，负责可靠通信，上层只管发文件

第三层：网络接入模块
再加一层，负责和网络打交道

这样，每一层都有明确的功能，上层不需要管底层怎么实现

分层的好处

各层独立：只要接口（服务）不变，底层改了也不影响上层
灵活性：技术变化时，只改相关层即可
结构可分割：不同层可用不同技术实现
易实现和维护：系统被拆分成小模块，调试方便
标准化：每层功能和接口都有说明，便于不同厂商兼容

各层所要完成的功能主要有以下一些（可以只包括一种，也可以包括多种）：

差错控制：保证传输可靠
流量控制：别让接收方太忙
分段与重装：把大数据切成小块传，再拼回去
复用与分用：多条数据共享一条连接
连接建立和释放：建立通信关系，再正确关闭

总结

体系结构（Architecture）：抽象的设计蓝图（比如七层模型）
实现（Implementation）：真正的硬件/软件系统（比如电脑上的网卡驱动+浏览器）

打个比方：
体系结构像建筑风格设计图
实现是实际建的房子。

网络体系结构是抽象的，而具体的计算机网络是实现

网络协议 = 数据交换的规则

分层 = 把复杂通信任务拆成若干小任务，每层独立、互相配合

体系结构是抽象蓝图

实现是具体系统

具有五层协议的体系结构

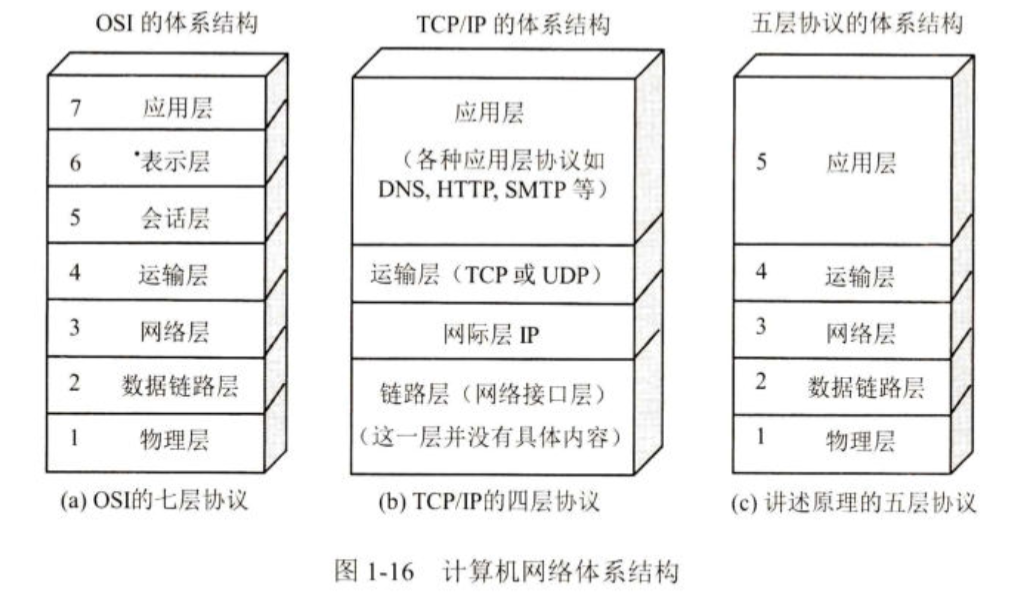

为什么要用五层结构阐述计算机网络原理？

7 层 (OSI) 问题：太细碎（表示层、会话层抽象），初学者易迷失
4 层 (TCP/IP) 问题：太粗糙（物理/链路混一起），忽略硬件细节
五层优势：物理独立，应用独立，中间三层覆盖 80% 核心原理。简化版 OSI，易入门

五层是教学模型，不是官方标准

各层做什么

1. 应用层

位置：五层模型的最上层
作用：直接面向用户的程序，比如浏览网页、收发邮件、视频通话
做什么：规定应用进程之间通信和交互的规则
进程 = 运行中的程序。

协议例子：
DNS：域名解析
HTTP：浏览网页
SMTP：发邮件

应用层交互的数据单位：报文 (message)

应用层就是用户想要完成的功能层，比如打开网页、收邮件

2. 运输层

作用：在两台主机的进程之间提供通用的数据传输服务
这里的通用，是指不管上面是什么应用，运输层都能帮你把数据送到对方的应用进程
为什么重要：一台主机可能有很多进程同时通信，所以运输层需要复用（多个应用共享运输服务） 和分用（运输层能把数据交给正确的应用）

常见协议：
TCP（传输控制协议）
面向连接
可靠传输（有确认、重传、顺序保证、拥塞控制）
数据单位：报文段 (segment)

UDP（用户数据报协议）
无连接
尽力而为（可能丢包、乱序）
数据单位：用户数据报

运输层就像是快递公司，不管你寄的是衣服、书还是食品，它都能帮你送到对方家里（不同应用进程）
这里的都能指的是运输层提供了从进程到进程的传输服务，而不是说一定可以送到，例如UDP

3. 网络层

作用：
负责主机到主机之间的通信
把运输层交下来的报文段（TCP/UDP 数据）再封装成 IP 数据报（也叫分组）
决定数据应该走哪条路径，直到送到目标主机

数据单位：分组 / IP 数据报

主要任务：
路由选择：算出最佳路径（像地图导航）
分组转发：路由器接到分组后，根据转发表把它送到下一个路由器或目标主机

设备：路由器工作在网络层（根据目的 IP 转发）

注意点：
不要混淆运输层的UDP 用户数据报和网络层的IP 数据报
在本专栏，为了方便，不管是哪一层的数据单元，都可笼统地用分组表示
互联网是由各种不同的网络组成的，靠路由器互联
所以核心协议就是 IP 协议，因此网络层也常叫网际层 / IP 层

网络层就像快递公司的路线规划部门，决定你的包裹从北京到上海走哪条高速、在哪些中转站转手

4. 数据链路层

作用：
负责相邻节点之间的通信（点到点）
把来自网络层的 IP 数据报 再封装成帧（frame），附上首部/尾部，含同步、源/目的 MAC 地址、差错检验 FCS等。接收端按帧界定，校验有错就丢/请求重传（依协议而定）
发送时一帧一帧地传输，接收时能区分哪一帧的开始和结束，并把里面的数据取出来交给网络层

数据单位：帧 (frame)
地址：MAC 地址决定“下一跳的哪块网卡”
设备：交换机工作在链路层

关键点：
每一帧包含：数据 + 控制信息（地址、差错检测码）
如果发现帧里有错误，链路层会直接丢弃这帧，避免浪费资源
如果需要更可靠的传输，就要设计更复杂的链路层协议（比如自动重传请求 ARQ）

数据链路层就像快递运输的每一段路（北京中转站 → 石家庄中转站）
它保证这段路上快递车送到没问题，但如果路上出了事故，它最多就是把这个包裹丢了，不会替你重新补发

送到没问题是指只要帧被判定为正确，就一定能被正确交付

5. 物理层

作用：
把数据转化为比特流 (0/1)，通过物理介质（电缆、光纤、无线电波）传输出去
定义电压、光脉冲、无线信号的表示方式，以及插头、引脚、传输速率等
只管怎么传信号，不管信号代表什么

数据单位：比特 (bit)

关键点：
发送方发 1（或 0），接收方就要能收到 1（或 0）
物理层本身不解释 1/0 的含义，这事是交给上层去做的
常见介质：双绞线、同轴电缆、光纤、无线信道

物理层就像高速公路，负责信号能在介质里跑起来，至于货物是什么，它不关心

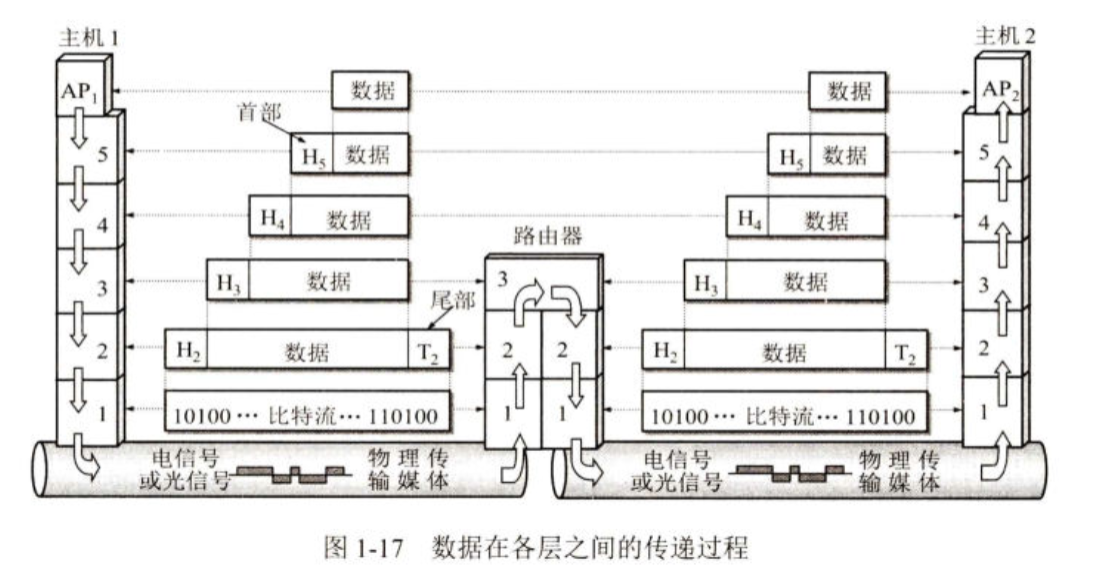

数据传输的全过程

发送端（主机1）
应用层（第5层）：生成数据，加应用层首部 H5
运输层（第4层）：加上 H4 → 交给网络层
网络层（第3层）：加上 H3 → 交给数据链路层
数据链路层（第2层）：再加上首部 H2、尾部 T2 → 形成帧
物理层（第1层）：把整个帧转为 0/1 比特流 → 通过电缆/光纤发出去。

中间的路由器
把比特流收进来，逐层剥掉链路层信息，看到网络层地址
根据路由表，决定发到下一个节点
再封装成新的帧，从物理层继续发出去

接收端（主机2）
一层层往上剥开：先链路层，检查无误后交给网络层 → 再交给运输层 → 最后到应用层 AP₂
应用层进程 AP₂ 收到的就是发送端 AP₁ 的原始数据

为什么其他层只加首部，不加尾部？

消息结束的位置是隐含的

应用层、传输层、网络层，都是在内存/软件协议栈里处理的

数据的边界由上层交给它的数据长度来决定

例如：

TCP 把数据交给 IP 时，会告诉 IP：“这里有 1480 字节数据”

IP 在首部写入总长度字段

接收方根据这个长度字段，就知道数据在哪里结束了

所以不需要额外的尾部来标识结束

为什么链路层必须加尾部？

链路层面临的是物理传输，在电缆里看见的就是一串“010101...”

它不知道从哪里开始、到哪里结束，所以需要：

首部 → 帧的起始标志 + 地址

尾部 → 帧的结束标志 + CRC 校验

OSI参考模型把对等层次之间传送的数据单位称为该层的协议数据单元（PDU）

每层处理数据时，都把上层交下来的数据打包成该层的数据单元
名字分别是：
应用层：报文 (message)
运输层：报文段 (segment) / 用户数据报 (UDP)
网络层：分组 / 数据报 (packet)
数据链路层：帧 (frame)
物理层：比特 (bit)
这些整体叫 PDU (Protocol Data Unit)

实体、协议、服务和服务访问点

1. 实体 (Entity)
谁在通信？
实体就是可以发送/接收数据的对象，可能是软件模块（比如浏览器里的 HTTP 模块）、也可能是硬件（比如网卡）

例子：
应用层里的 HTTP 客户端、服务器端
数据链路层里的网卡

2. 协议 (Protocol)
怎么通信？
协议是同一层里的两个实体之间的通信规则，规定了格式、顺序、怎么应答等

特点：
水平的：协议是同一层对等实体之间约定好的
比如两个浏览器的 HTTP 模块之间通信，要按照 HTTP 协议

3. 服务 (Service)
给上层提供什么能力？
每一层除了要跟对等层通信，还要对上层提供服务

特点：
垂直的：下层向上层提供服务
上层只看见服务，看不见协议是怎么实现的

举例：
运输层的 TCP 协议 → 对上层应用提供可靠的字节流服务
网络层的 IP 协议 → 对上层提供尽力而为的分组传输服务

4. 服务访问点 SAP (Service Access Point)
怎么用服务？
SAP 就像一扇门，表示上层访问下层服务的入口

类比：
就像你去银行办业务，需要到柜台窗口 → 这个窗口就是 SAP
在网络中，常见的 SAP 就是端口号。比如浏览器访问 80 端口 → 表示访问 HTTP 服务

5. SDU / PDU
数据在层间传递时叫什么？
SDU (Service Data Unit)：服务数据单元，指上层交给下层的原始数据
PDU (Protocol Data Unit)：协议数据单元，下层在 SDU 上加上控制信息（比如首部）之后，形成新的数据单元

举例：
运输层把报文段 segment交给 IP → 这是 SDU
IP 在外面加上首部 → 就变成 IP 分组（PDU）

TCP/IP的体系结构

相比 OSI 的七层，TCP/IP 更简单，通常分四层
应用层：提供各种应用功能，比如网页 (HTTP)、邮件 (SMTP)、域名解析 (DNS)
运输层：进程到进程的通信（TCP、UDP）
网际层：解决数据包如何跨越不同网络传到目标主机，核心协议是 IP
链路层（网络接口层）：和具体的硬件打交道，比如以太网、Wi-Fi

TCP/IP 协议族的沙漏结构

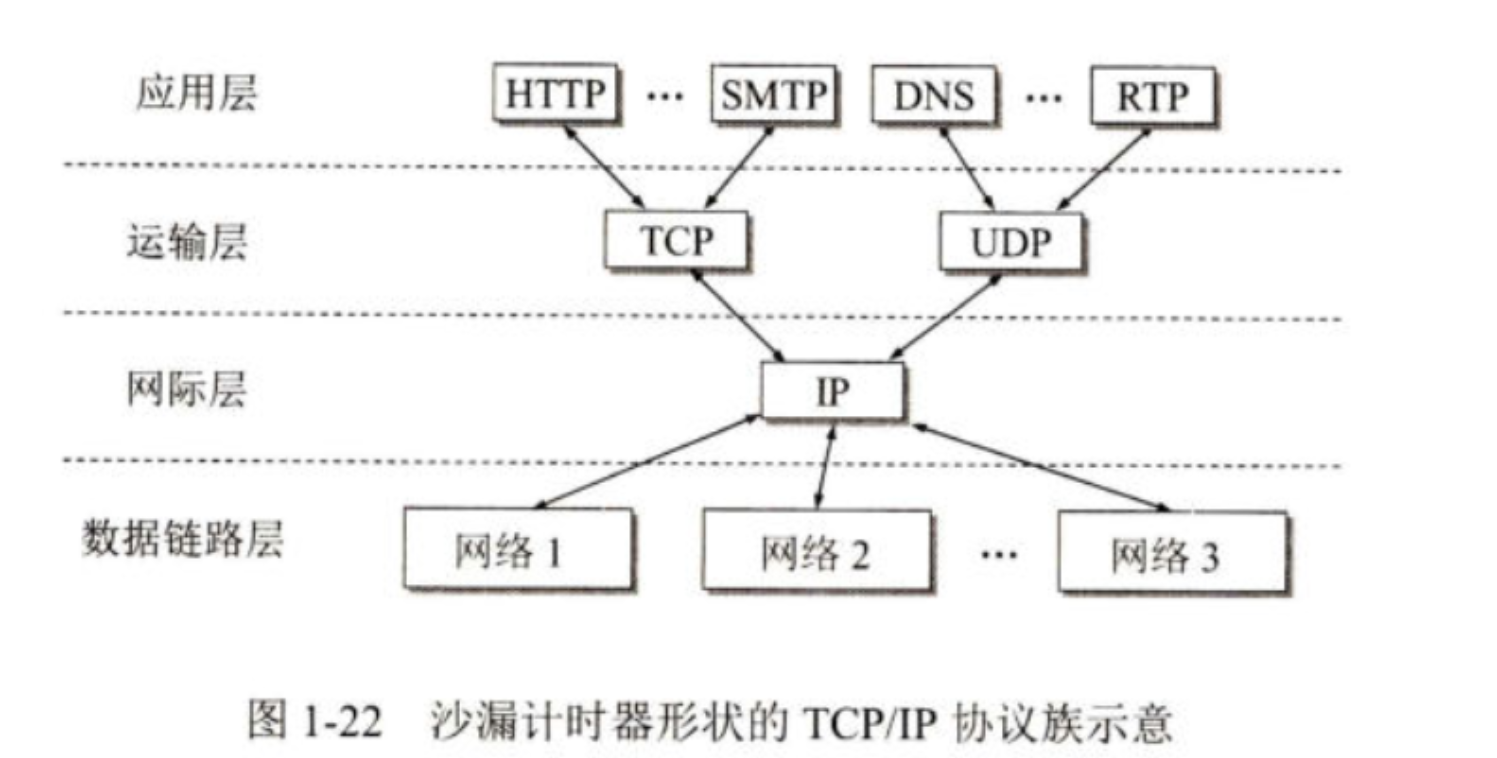

图 1-22中，TCP/IP 协议就像一个 沙漏：
上面是各种各样的应用协议（HTTP、SMTP、DNS、RTP…）
下面是各种各样的物理网络（以太网、Wi-Fi、光纤…）
中间最细的部分是 IP 协议
不管上层应用多复杂，底层网络多杂乱，所有通信最终都要通过 IP 协议来承载

所以有一句话叫：
Everything over IP（一切应用都跑在 IP 上）
IP over Everything（IP 能跑在各种网络上）
这也是为什么互联网能发展到今天的全球规模，IP 把所有异构网络都统一起来了
