【数字电子技术】2 逻辑代数与硬件描述语言基础

2.逻辑代数与硬件描述语言基础

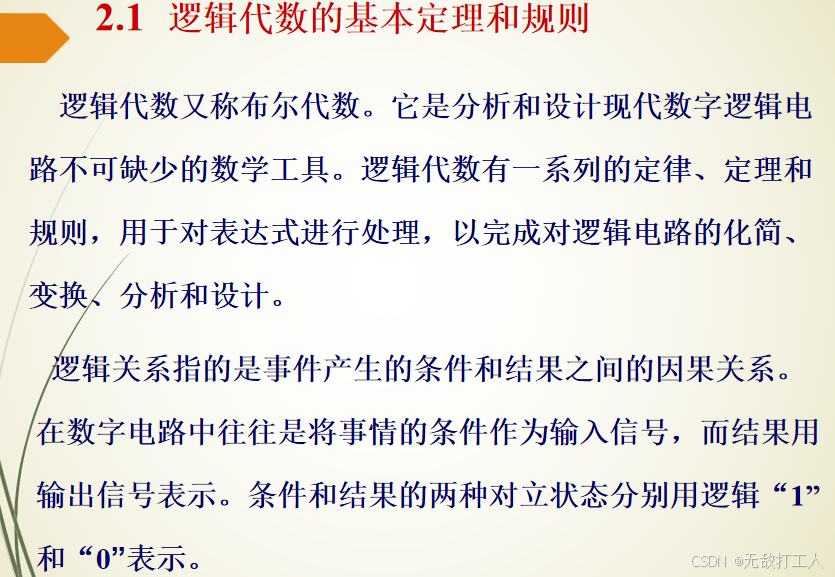

2.1 逻辑代数的基本定理和规则

①逻辑代数

布尔代数

②逻辑关系

条件与结果之间的因果关系

输入信号：条件

输出信号：结果

逻辑变量：字母，可以取值1或0

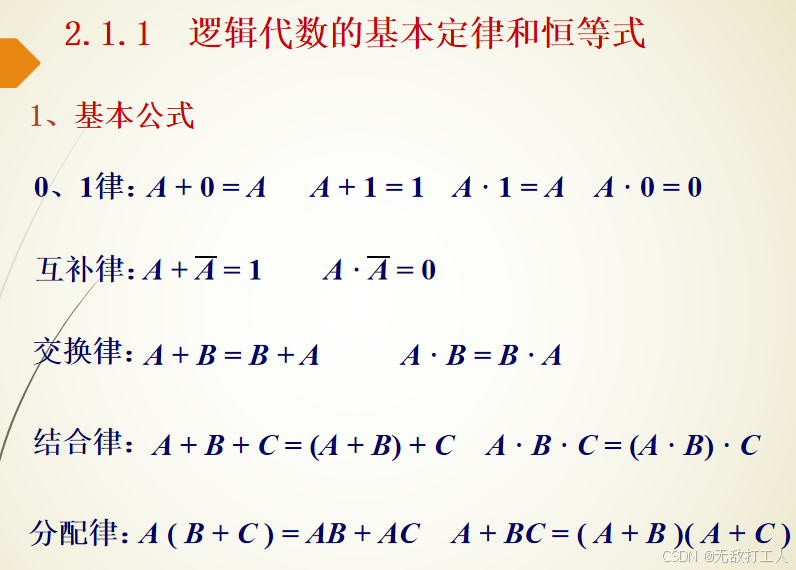

①0、1律：与1和0的加或乘

②互补律：反事件的加或乘

③交换律：加或乘的交换

④结合律：加或乘的交换

⑤分配律：乘法括号的拆分，\mathbf{A} \times \mathbf{A}还是A，也就是下面的重叠率

注意反过来的使用

⑥重叠律：

原则就是把所有情况列举还是成立，并且如果两个1相加还是1

A\overline{A}=0

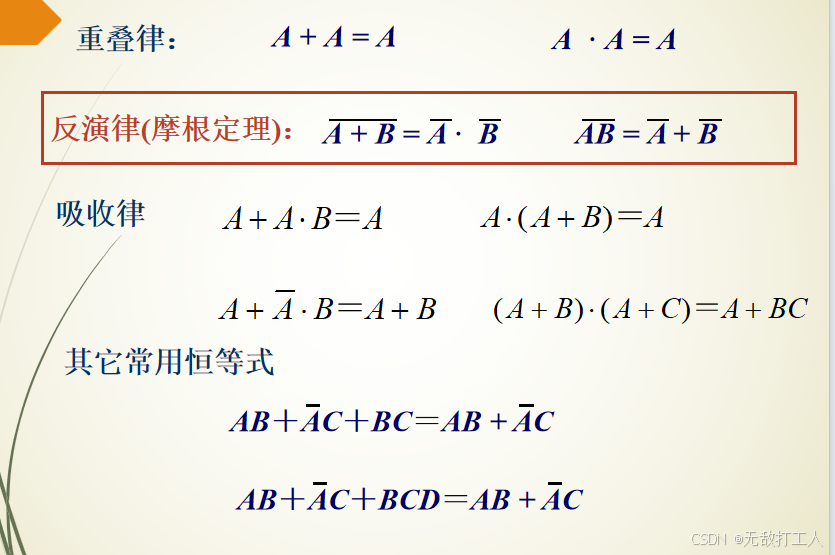

反演律（摩根定律）

乘法拆解为加法，加法拆解为乘法

这里可以把多个逻辑值的和看作一个逻辑值

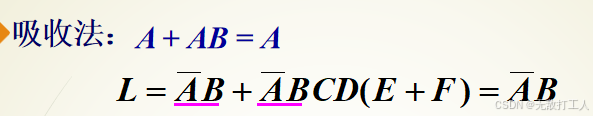

⑦吸收律

让B根据A的真假决定输出结果，先拆开，再结合吸收律

这里只是等号成立，根据全面计算得到，并且只能取1和0

拆开后使用吸收律

这里的多个字母相加，因为最后结果不会超过1，所以成立

创造结合律

⑧恒等式

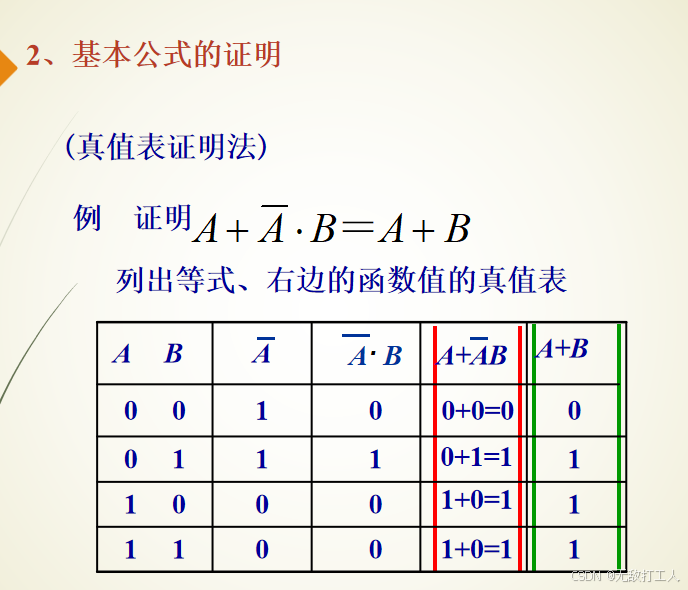

使用真值表证明

完全归纳法

吸收律

运算举例说明

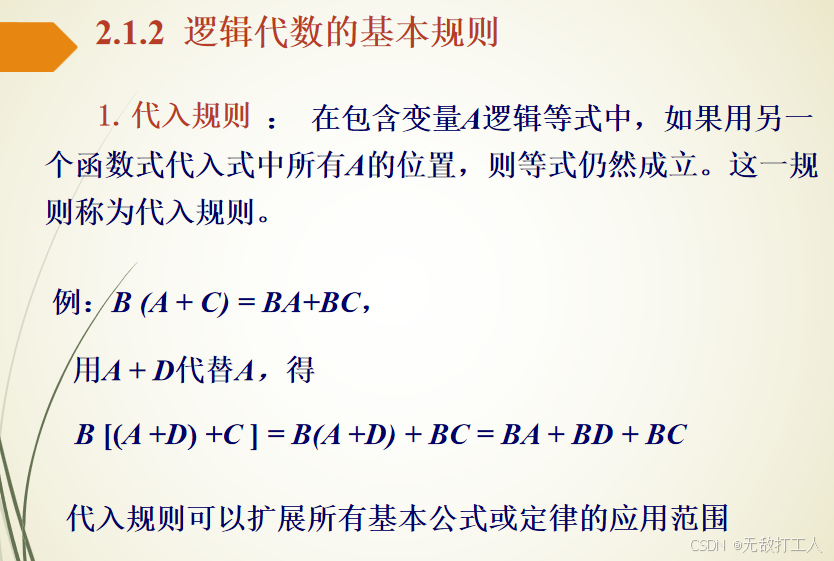

①代入规则

使用事件代入事件

配合其他运算律

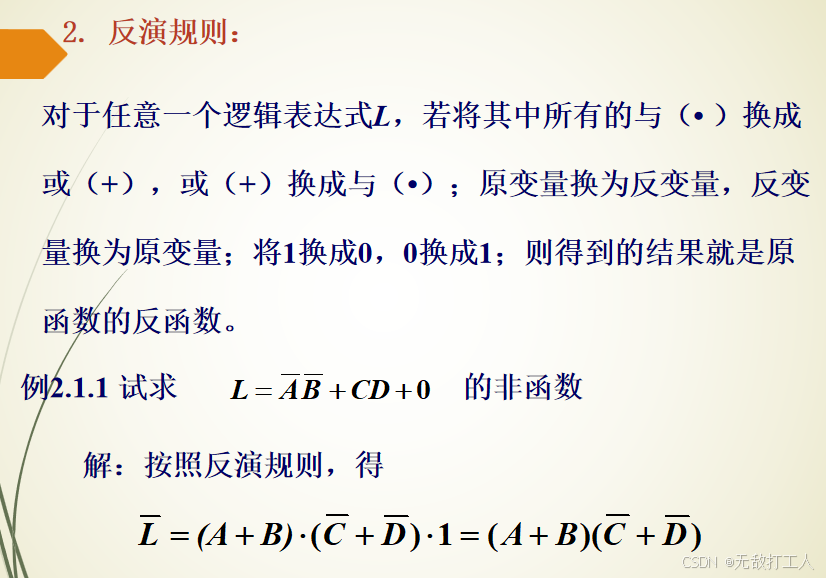

②反演规则

注意与反演律区分，是整个式子的结果改变

加变成乘，正变成反

1、注意优先级

先与后或

2、非变量以外的非号保持不变

非符号只改变一次，超过一次的非符号不改变

③对偶规则

对偶式

加法和乘法互换，1和0互换，其他不变

恒等式成立，对偶式也成立

注意与反演区分，这里没有改变逻辑变量本身及其位置保持不变

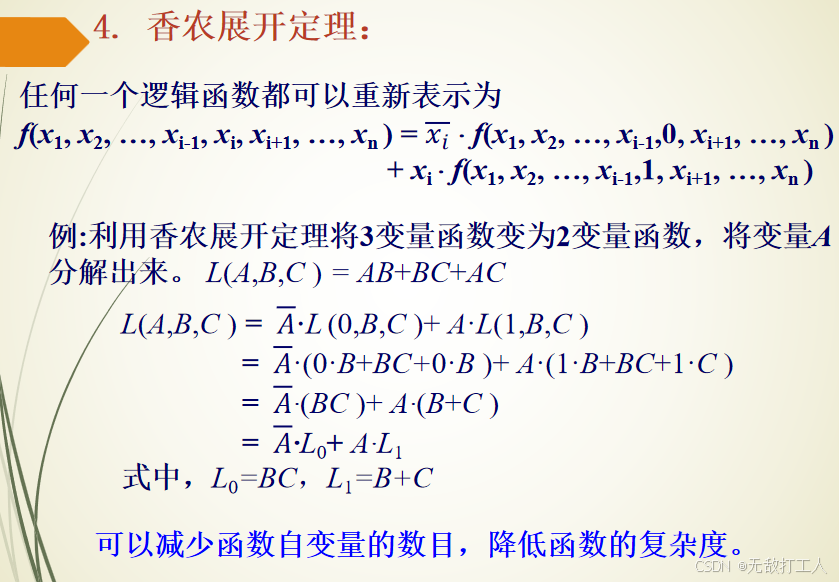

④香农展开定理

逻辑变量提取，反对应0，正对应1，对应补上

可以减少复杂度

2.2 逻辑函数表达式的形式

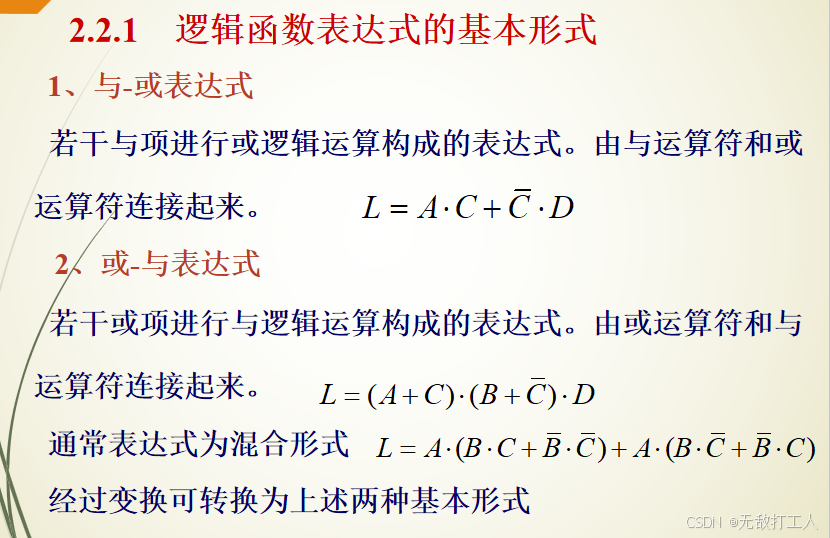

①与-或表达式

多个”与“用”或“连接

A-B表达式

多个A用B连接

②或-与表达式

多个“或”用”与“连接

包括没有加号的与

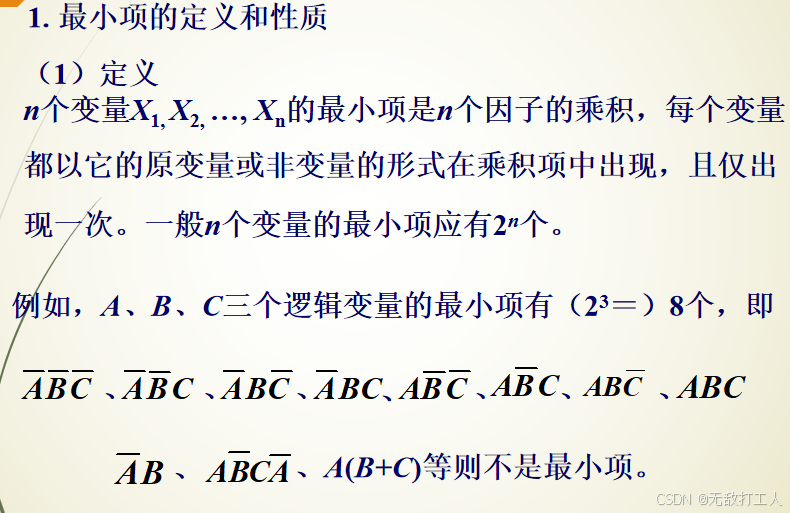

①最小项

多个逻辑变量可以表示的事件的最大数目

所有逻辑变量只出现一次

全是与连接

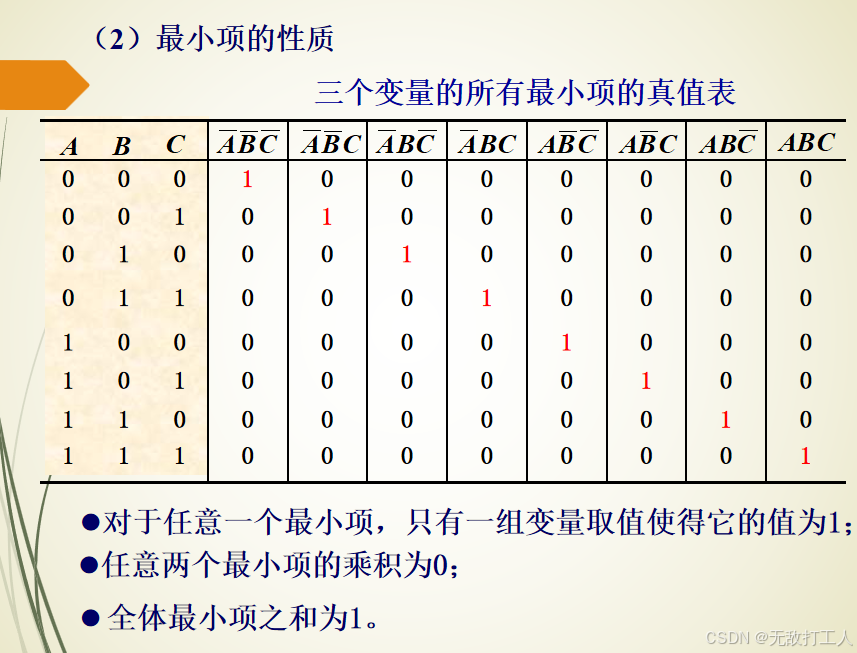

②最小项性质

1、只有一个组合值为1

2、任意两个最小项相乘为0

3、全体最小项和为1

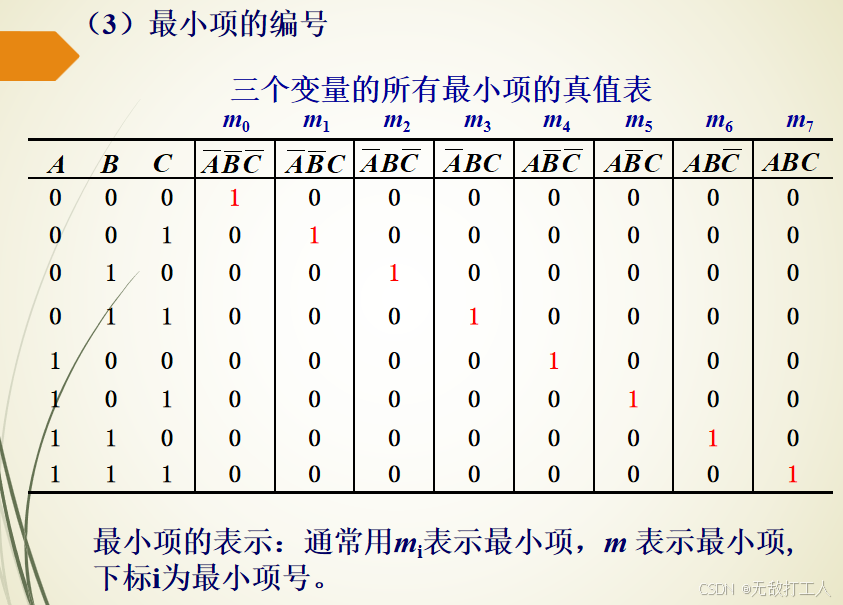

③最小项的编号

下标0表示全是非的

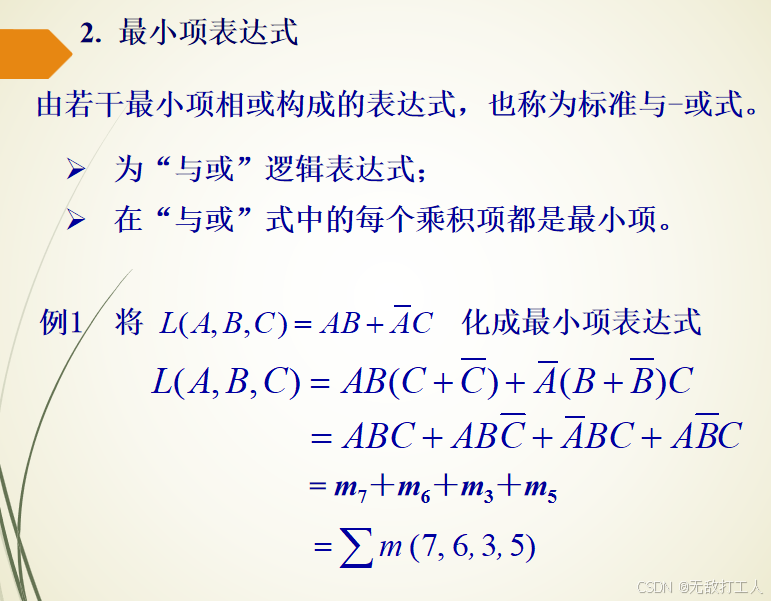

④最小项表达式

最小项：每个变量以原变量或非变量出现在乘积式中，且只出现1次

全是最小项

标准与-或式

使用编号表示（根据表格）

任何一个逻辑函数都能变换成唯一的最小项表达式

序号使用换成二进制的1和0表示

运算举例说明

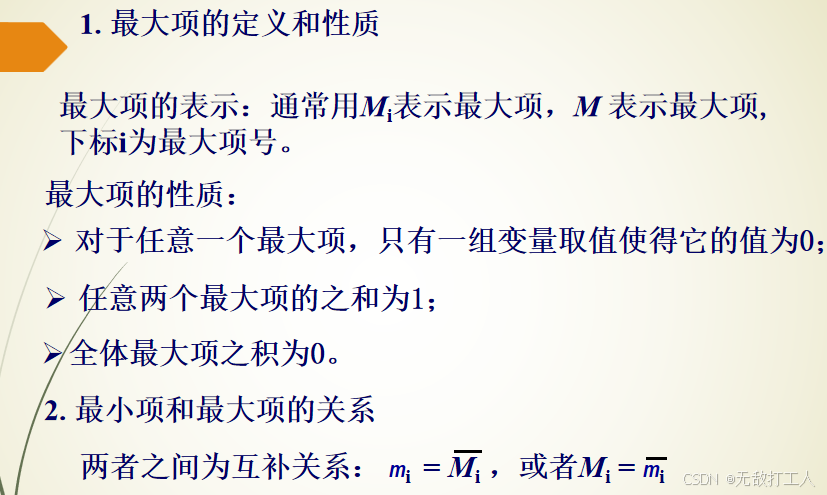

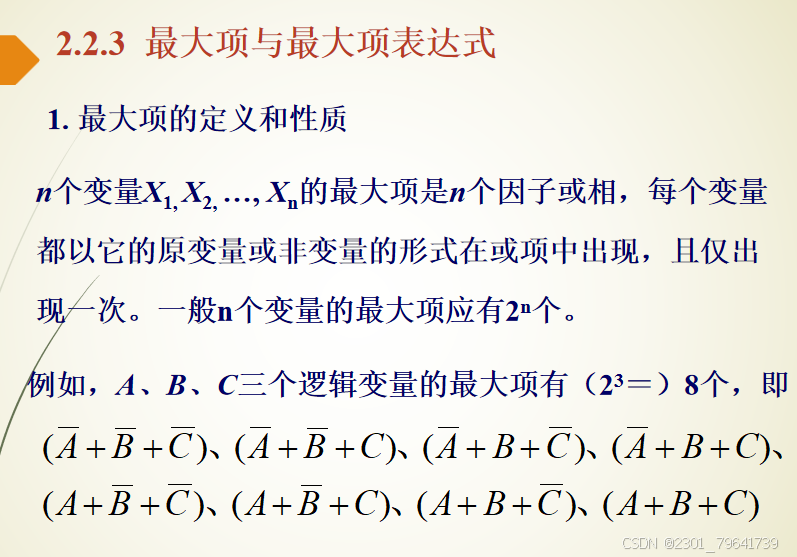

①最大项

最大项表达式：每个变量以原变量或非变量出现在加法式中，且只出现1次

全是或连接

逻辑变量只出现一次

逻辑带量这里正变量对应1

M后的序号使用二进制计算

②最大项性质

1、只有一组值为0

2、任意两组的和为1

3、全体乘积为0

③最大项与最小项关系

是互补关系

任意一个逻辑函数经过变换，都能表示成唯一的最大项表达式

凑出形式

使用累乘表示

运算例子

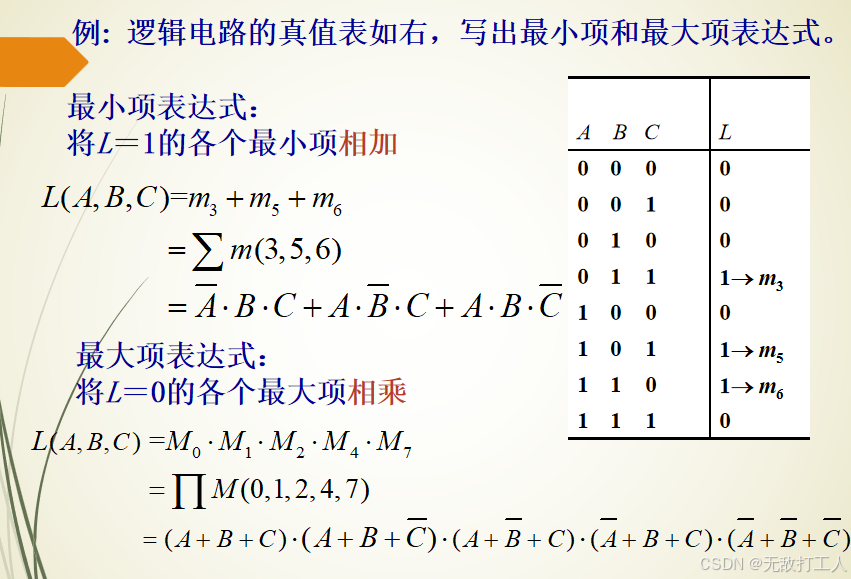

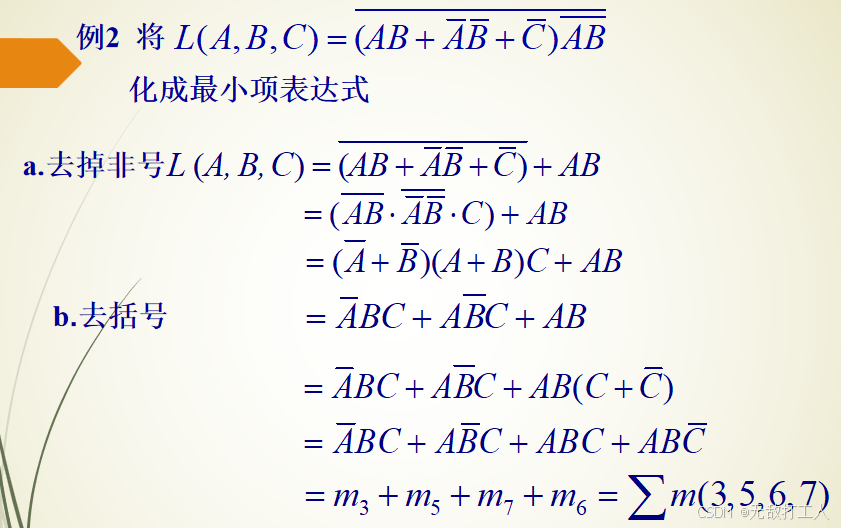

①真值表化为最小项

观察L=1的部分累加

非假即真

满足1个真的条件就是真

只要满足1个真的条件就是真

②真值表化为最大项

观察L=0的部分累乘

非真既假

必须满足所有假的条件才是假

同时不满足所有假的条件才是真

在这里越加越大，越乘越小

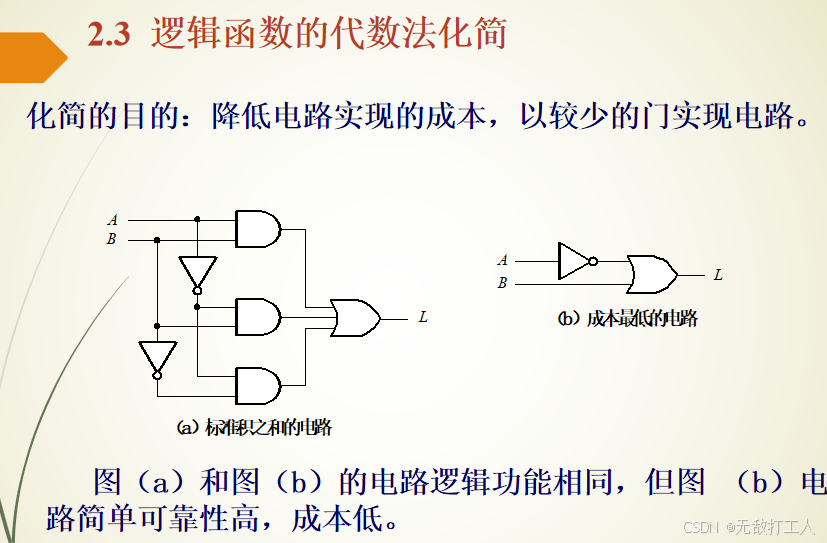

2.3 逻辑函数的代数化简法

减少门

实现相同功能

2.3.1 逻辑函数的最简形式

取相反的相反条件不变

最简与-或表达式：每个与项中包含最少的变量数

2.3.2 逻辑函数的代数化简法

代数法：运用逻辑代数的基本定律和恒等式进行化简的方法

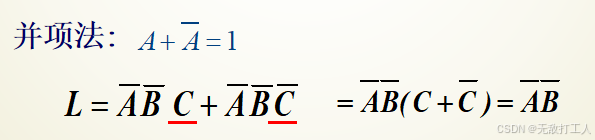

①并项法

是和非一定有一个发生

②吸收法

A和A乘积可以同时保持真、非

假设主要事件A的1或0

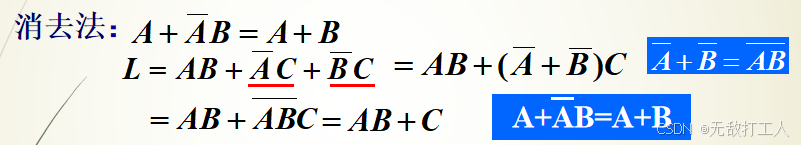

③消去法

把AB看作1个事件

加法的非事件有B，

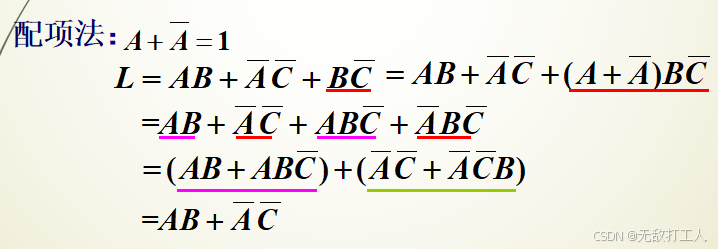

④配项法

配出一个“1”，也就是A + \overline{A}，再配合分配率

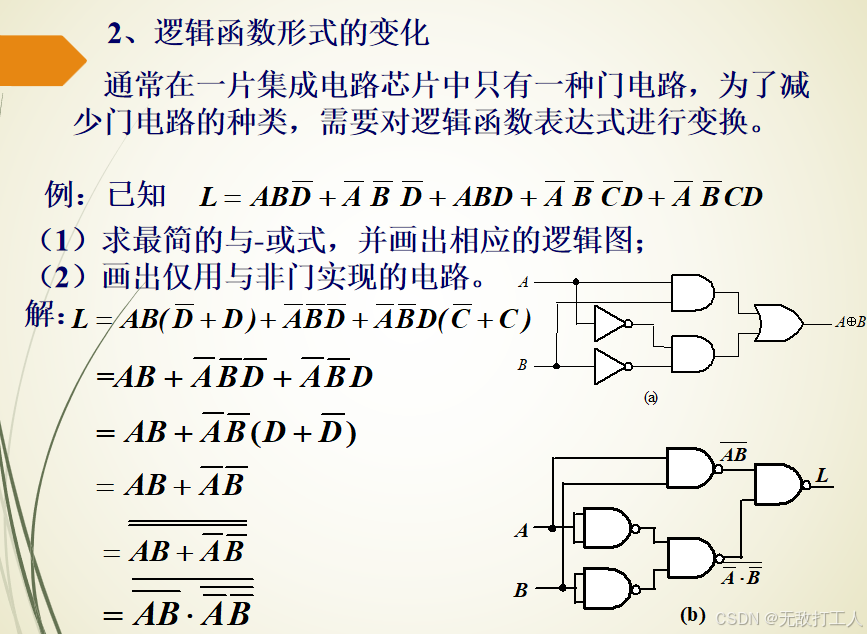

2、逻辑函数形式的变化

变换：

一片集成电路芯片只有一种门电路

减少门电路的种类

化去\overline{D}

与非门后面需要写上\overline{A+B}

全化为与非的形式，可以1个信号通过1个门转换为非事件

2.4 逻辑辑函数的卡诺图化简法

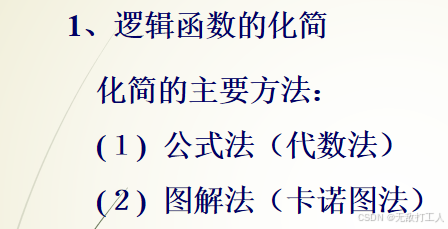

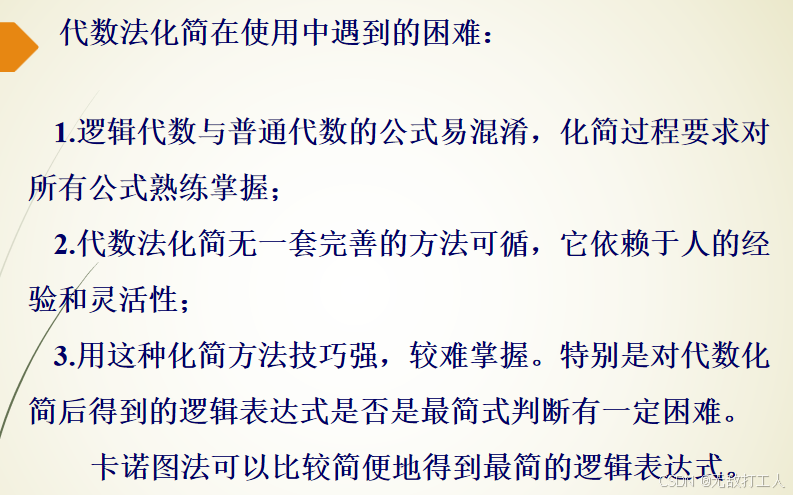

代数化简法困难

1、逻辑代数与普通代数公式

2、经验与灵活性

3、技巧性强

2.4.1 用卡诺图表示逻辑函数

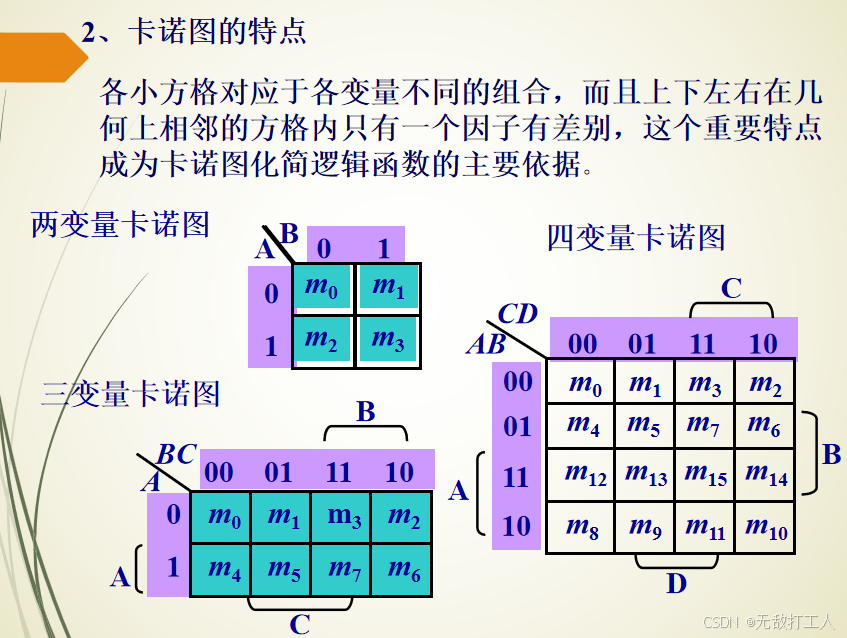

卡诺图

n变量的全部最小项用小方块表示

几何位置

n变量的卡诺图

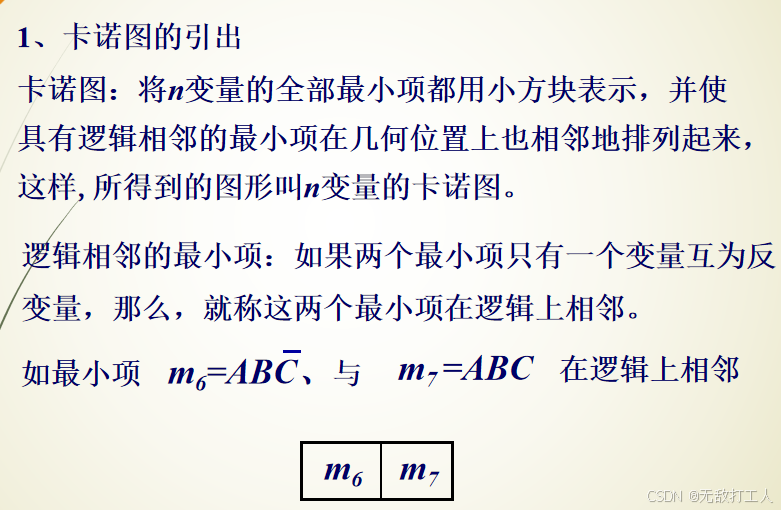

逻辑相邻的最小项：2个只有1个变量互为反变量的最小项

上下左右再几何上相邻的反方块内只有1个因子差异

原原非：对应110

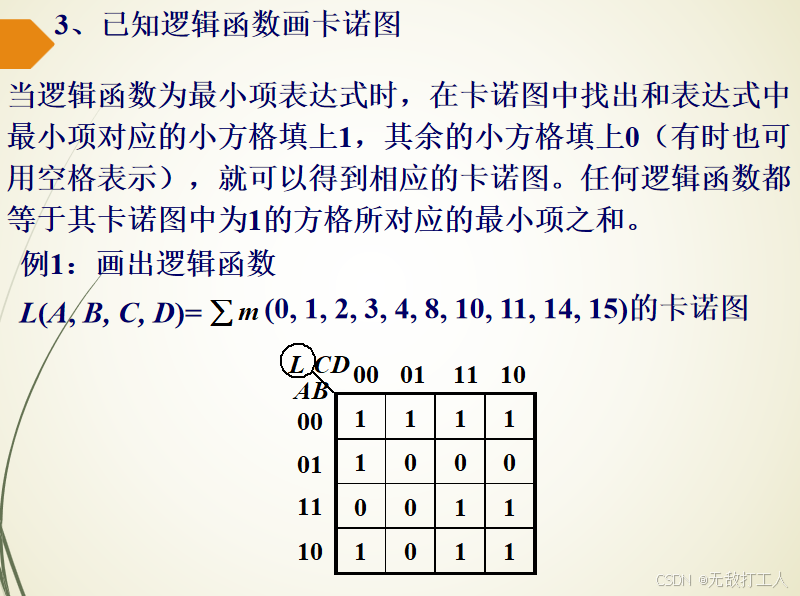

对应的小方格填上1，没有的最小项填0或者空格

1	2	3	4
5	6	7	8
9	10	11	12
13	14	15	16

举例说明

2.4.2 用卡诺图化简逻辑函数

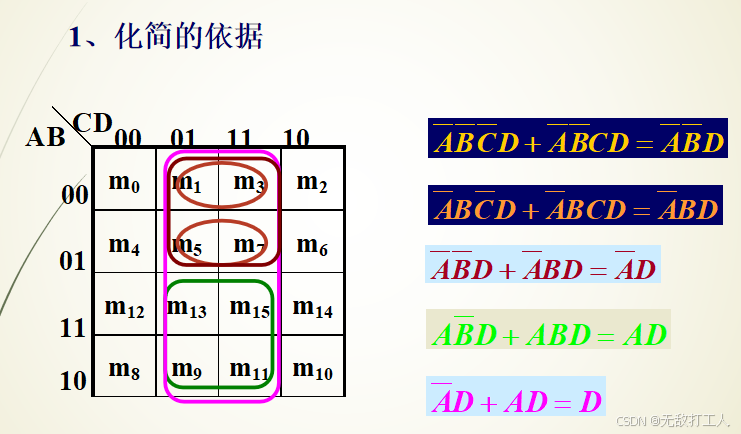

靠近的最小项都可以合并为“1”：存在原事件与非事件

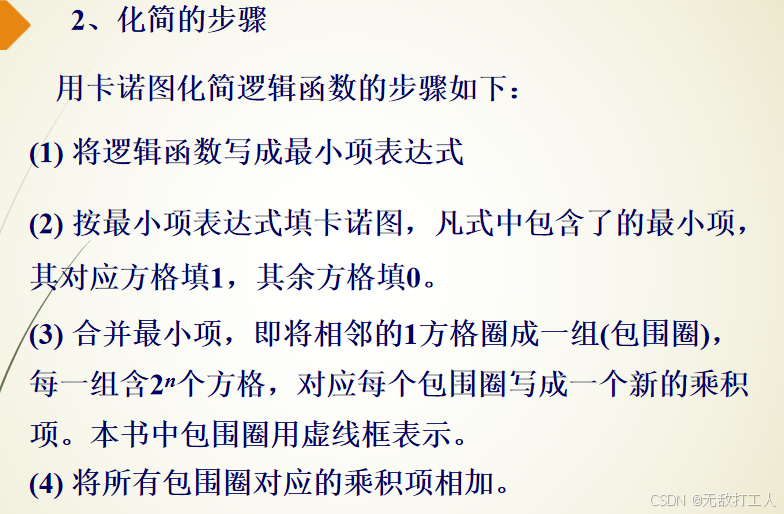

化简步骤

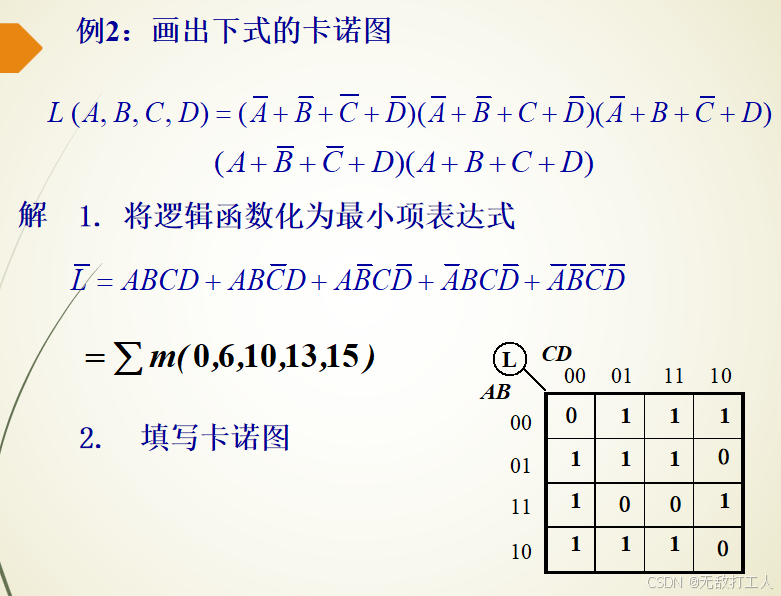

①逻辑函数写成最小项表达式

②填入卡诺图

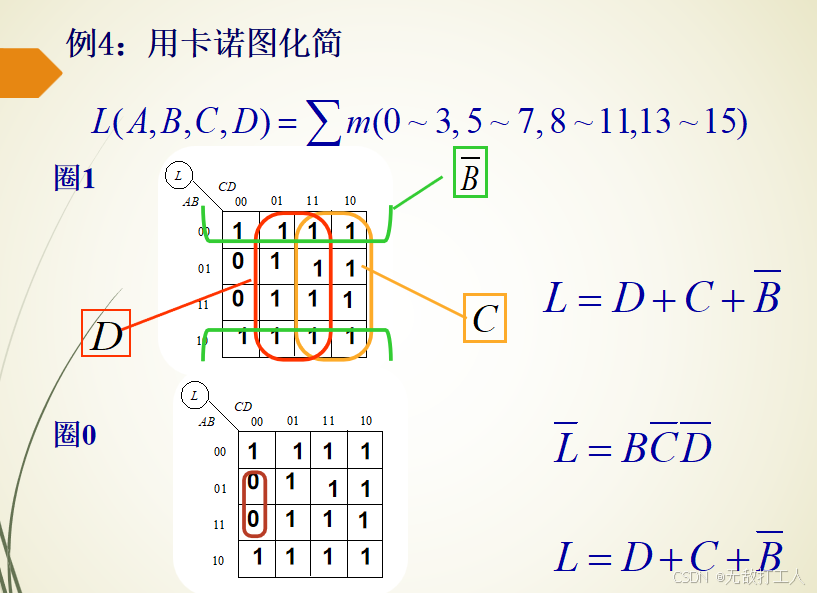

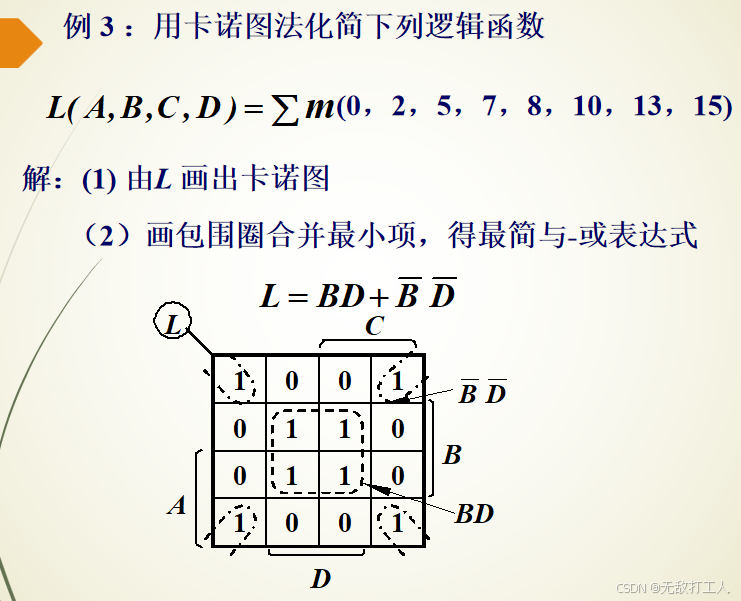

③合并最小项，画包围圈，每组2^{n}个方格，写成新的乘积，使用虚线

④乘积项相加

折叠展开

①新增加的方格按展开方向应标以新变量

②方格编号加上2^{n-1}

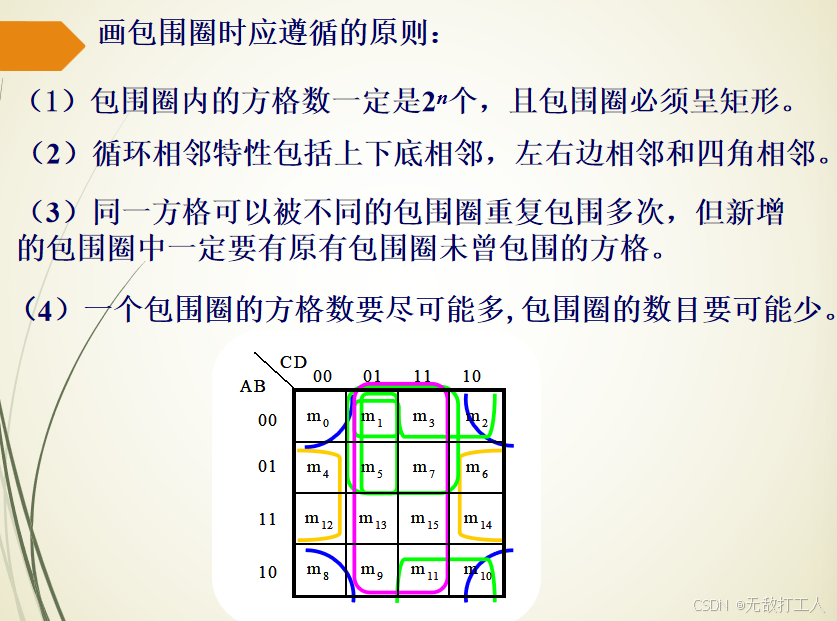

遵循原则

①方格2^{n}个

②上下底、左右边、四角相邻

③同一个方格可以被不同包围圈重复包围，新增包围圈一定要有未包围方格

④1个包围圈方格尽可能多，包围圈数目尽可能少

举例说明

总的矩形四角也是属于相邻的

简明起见，非变量不标出

二进制的四宫格

最小项表示	二进制	最小项表示	二进制	最小项表示	二进制	最小项表示	二进制
\overline{A}\overline{B}\overline{C}\overline{D}	0000	\overline{A}\overline{B}\overline{C}D	0001	\overline{A}\overline{B}C\overline{D}	0010	\overline{A}\overline{B}CD	0011
\overline{A}B\overline{C}\overline{D}	0100	\overline{A}B\overline{C}D	0101	\overline{A}BC\overline{D}	0110	\overline{A}BCD	0111
A\overline{B}\overline{C}\overline{D}	1000	A\overline{B}\overline{C}D	1001	A\overline{B}C\overline{D}	1010	A\overline{B}CD	1011
AB\overline{C}\overline{D}	1100	AB\overline{C}D	1101	ABC\overline{D}	1110	ABCD	1111

可以表示原事件也可以表示非事件

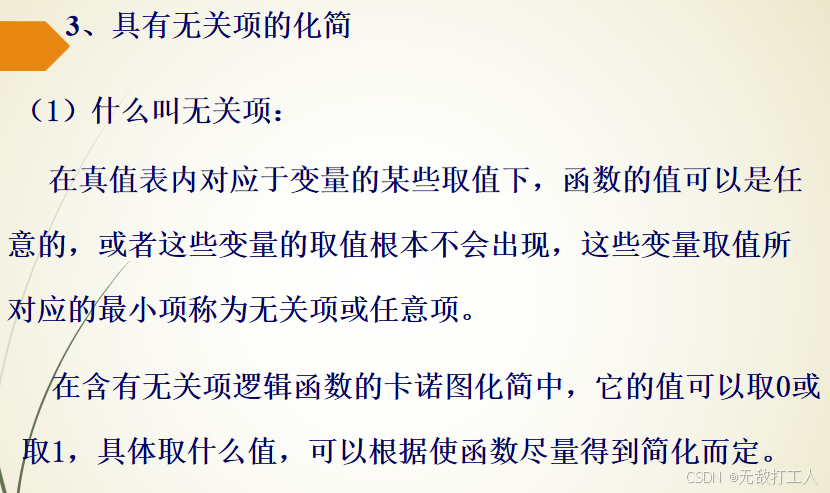

无关项的化简

约束项：不应该出现的最小项

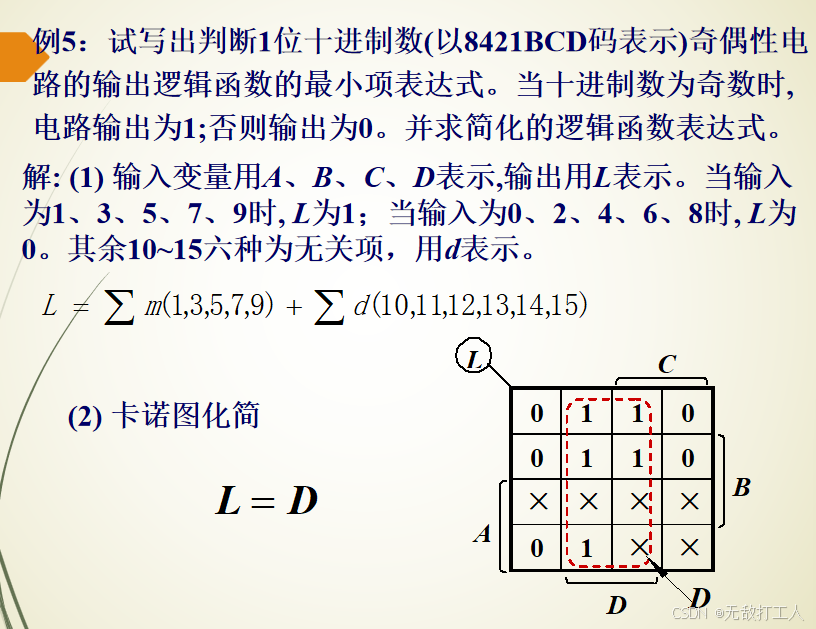

例如8421BCD码的1010

无关项（任意项、约束项）：函数值取1或0的最小项

举例说明

无关项打×

d表示无关项

可以利用无关项化简，因为无关项的取值随意

2.5 硬件描述语言Verilog HDL基础

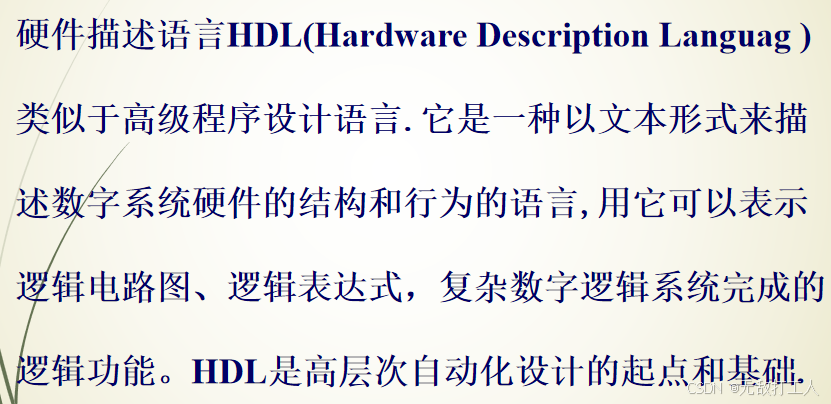

硬件描述语言

HDL

表示逻辑功能

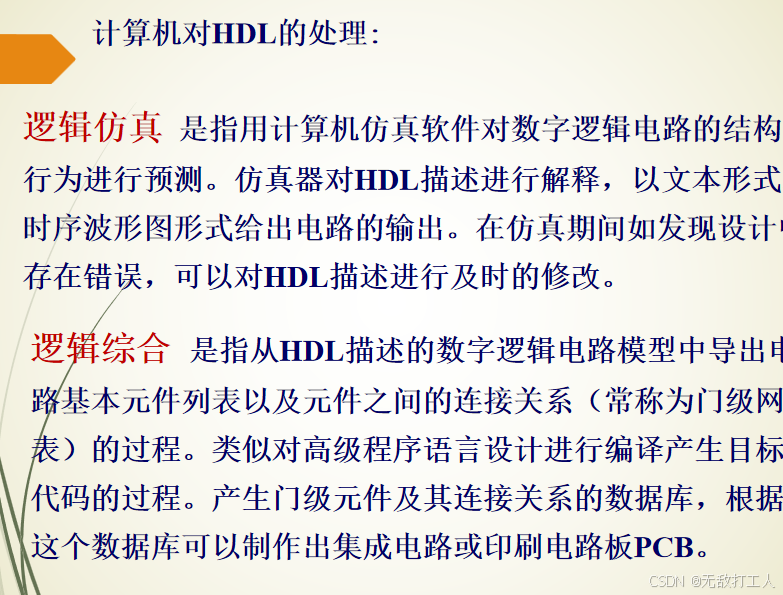

逻辑仿真：文本形式

逻辑综合：高级程序语言，门级网表

2.5.1 VerilogHDL的基本结构

模块：简单的门电路，或功能复杂的数字电路

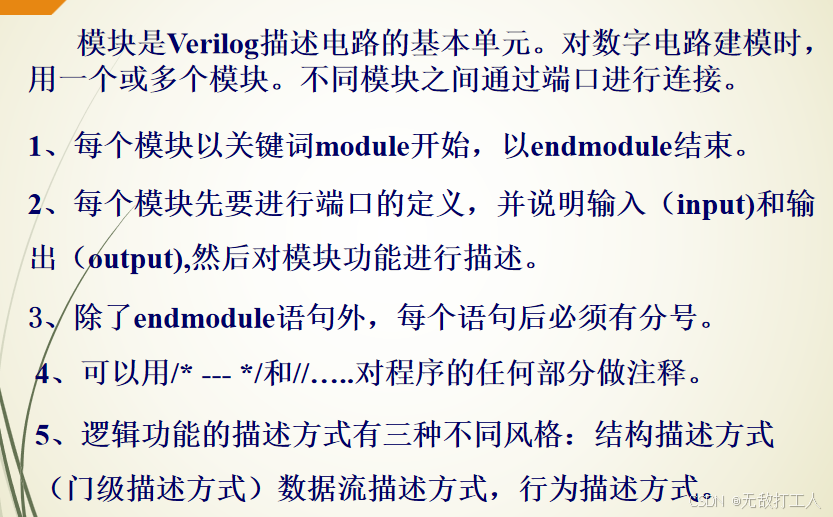

①关键词开始、结束

②端口定义、输入输出说明、模块功能描述

inout：双向端口

③个别语句不用分号

④注释

⑤3种不同风格

结构描述方式：调用已定义过的层次较低的子模块、基本门级元件

数据流描述方式：连续赋值

行为描述方式：使用过程块语句结构

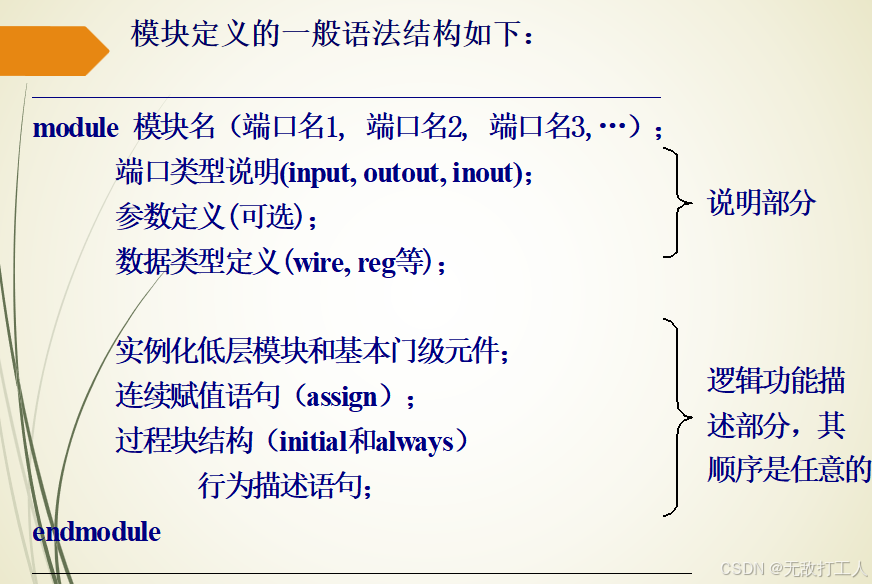

语法结构

说明部分

逻辑描述部分

 modmle 模块名(端口名1，端口名2,端口名3,··)
     端口类型说明(imnput, outout, inout);
     参数定义(可选);
     数据类型定义(wire,reg等);

     实例化低层模块和基本门级元件;
     连续赋值语句(assign);
     过程块结构(initial和always)
         行为描述语句;
 endmodule

例子说明

①模块名

②端口类型说明

输入、输出信号

③数据类型说明

内部节点信号数据类型

④电路结构描述

与或非

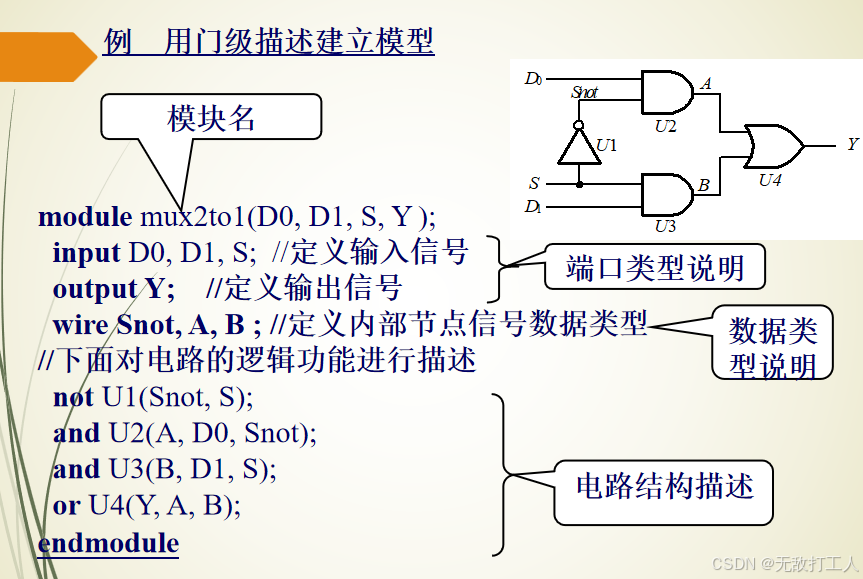

 module mux2to1(D0, D1, S, Y );
   input D0, D1, S;  //定义输入信号
   output Y;    //定义输出信号
   wire Snot, A, B ; //定义内部节点信号数据类型
 //下面对电路的逻辑功能进行描述
   not U1(Snot, S);
   and U2(A, D0, Snot);
   and U3(B, D1, S);
   or U4(Y, A, B);
 endmodule
 ​

数据类型说明

电路功能描述

assign语句，变量必须是wire型（连线类型）

2选1数据选择器

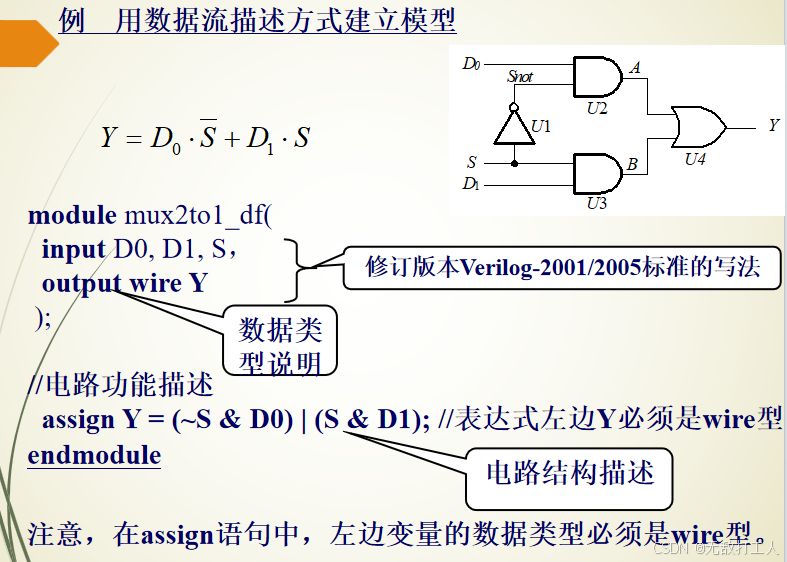

数据流描述方式

 module mux2to1_df(
   input D0, D1, S，
   output wire Y
  );

 //电路功能描述
   assign Y = (~S & D0) | (S & D1); //表达式左边Y必须是wire型
 endmodule
 ​

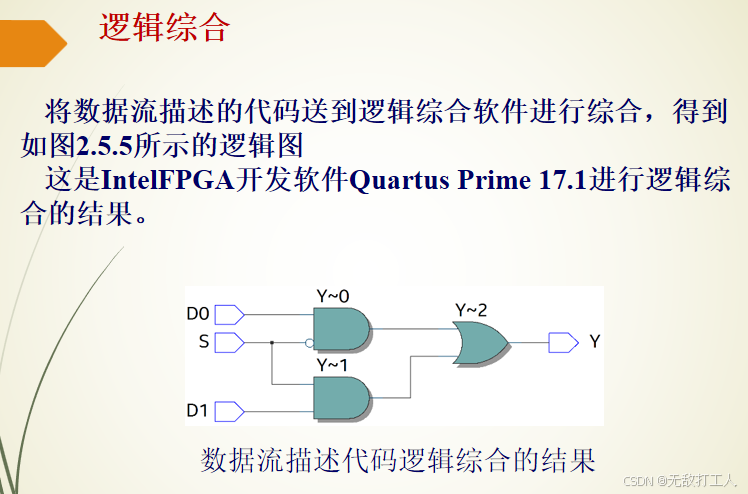

逻辑综合：逻辑关系转换为连接关系表

逻辑图

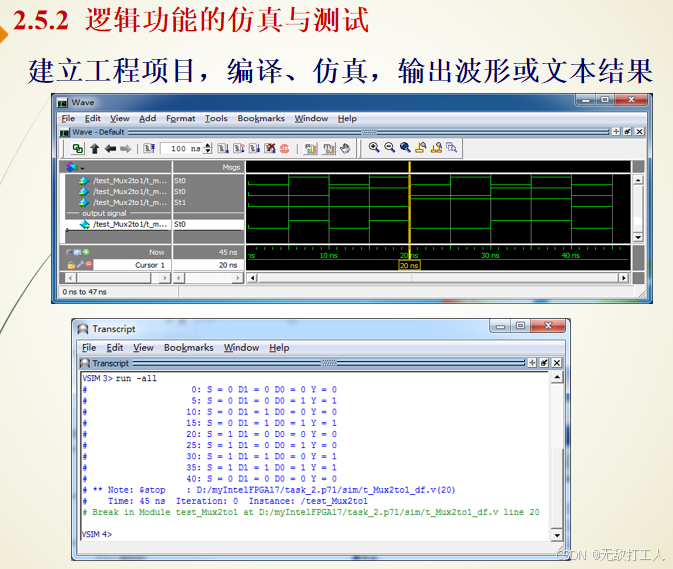

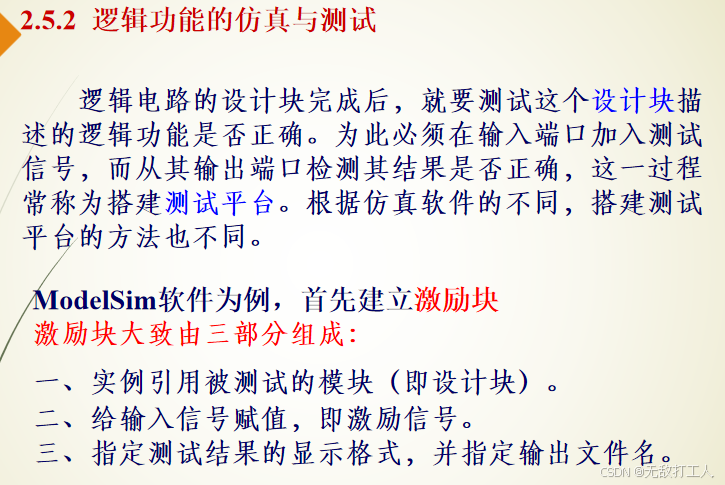

2.5.2 逻辑功能的仿真与测试

测试逻辑功能是否正确

搭建测试平台

激励块

①设计块

②激励信号

③测试结果的显示格式

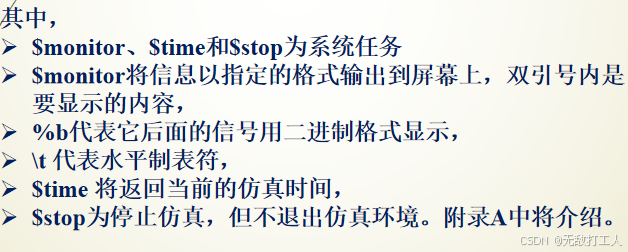

①系统任务

②输出到屏幕

③二进制格式

④水平制表符

⑤返回仿真时间

⑥停止仿真

激励块代码

 //文件名：test_mux2to1_df.v
 `timescale 1ns/1ns               //时间单位为 1 ns，精确度为 1ns
 module test_mux2to1_df;     //激励块，没有端口列表
     reg PD0, PD1, PS;        //声明输入信号
     wire PY;                        //声明输出信号

 //实例引用设计块
 mux2to1_df  t_mux (PD0, PD1, PS, PY);   //按照端口位置连接
  initial begin                        //激励信号
         PS = 0; PD1 = 0; PD0 = 0;     //语句1
     #5  PS = 0; PD1 = 0; PD0 = 1;     //语句2（#5 代表延迟 5 ns）
     #5  PS = 0; PD1 = 1; PD0 = 0;     //语句3
               ….(这里省略了语句4-8，写完整)
     #5  PS = 0; PD1 = 0; PD0 = 0;     //语句9
     #5  $stop;                               //语句10
 endmodule

 initial begin   //输出部分
       $monitor($time, ":\tS = %b\tD1 = %b\tD0 = %b\tY = %b",PS,PD1,PD0,PY);
     end
 endmodule
 ​
 ​

测试步骤

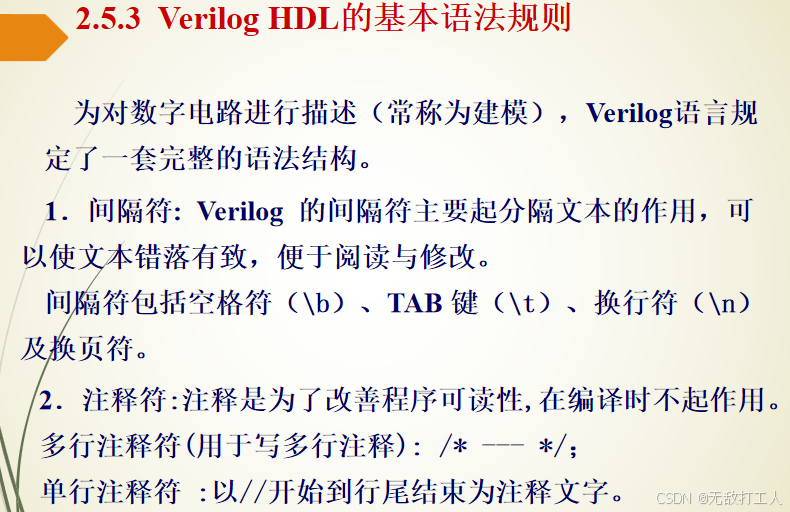

2.5.3 基本语法规则

建模：使用1个或多个模块对数字电路进行描述，不同模块使用端口连接

语法结构

1、间隔符

分隔文本

2、注释符

单行注释符

多行注释符

3、标识符合关键词

标识符

关键词

4、逻辑值集合

基本逻辑值

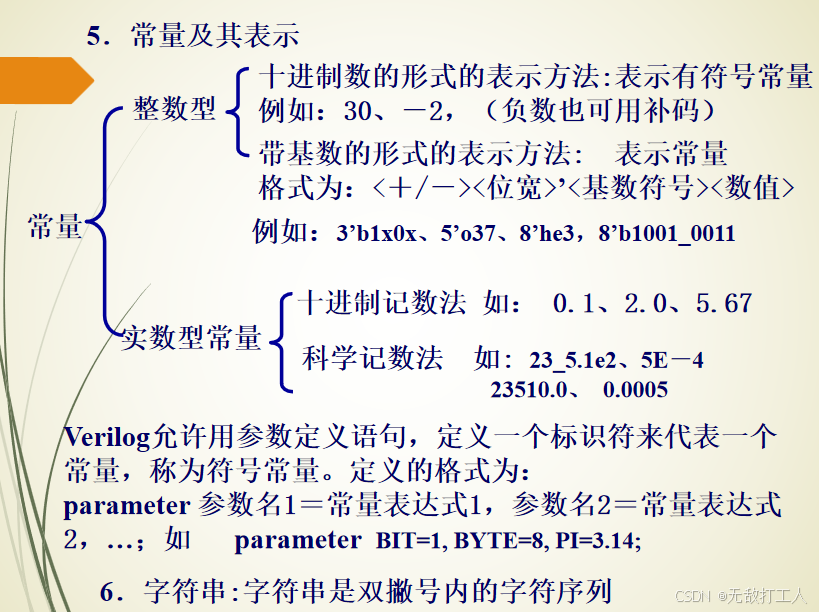

5、常量及其表示

①整数型：

<＋/－><位宽>’<基数符号><数值>

②实数型常量

符号常量

1个标识符代表1个常量

 parameter 参数名1＝常量表达式1，参数名2＝常量表达式2，…；

6、字符串

双撇号内的字符序列

2.5.4 数据类型

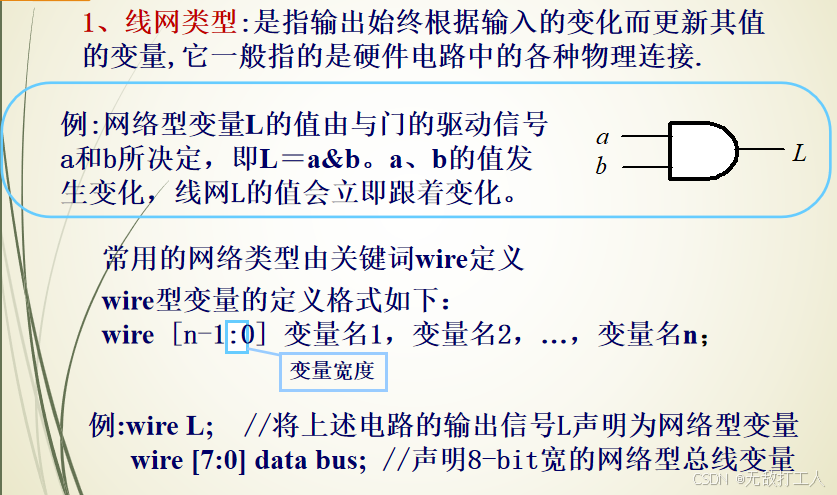

1、线圈类型

线圈类型：输出始终跟随输入的变化而更新其值的变量

wire型变量的定义格式如下：

 wire [n-1:0] 变量名1，变量名2，…，变量名n；
 ​
 ​
 wire L;  //将上述电路的输出信号L声明为网络型变量
 wire [7:0] data bus; //声明8-bit宽的网络型总线变量
 ​

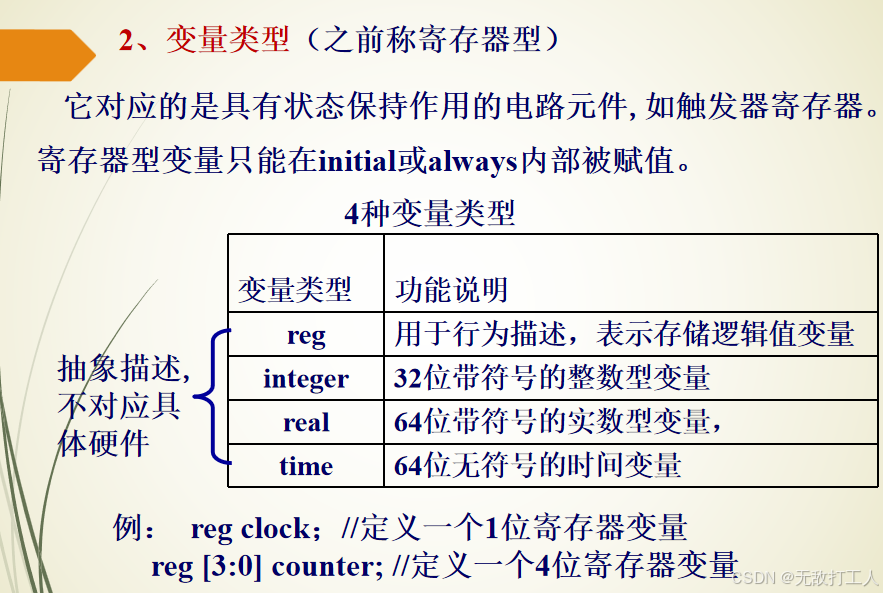

2、变量类型

变量类型：寄存器型，具有状态保持作用的电路元件

4种变量类型：抽象描述，不对应具体硬件

逻辑值变量

32位带符号整数型变量

64位带符号实数型变量

64位无符号时间变量

触发器寄存器：只能在initial或always内部被赋值

 reg clock；//定义一个1位寄存器变量
 reg [3:0] counter; //定义一个4位寄存器变量

2.5.5 运算符及其优先级

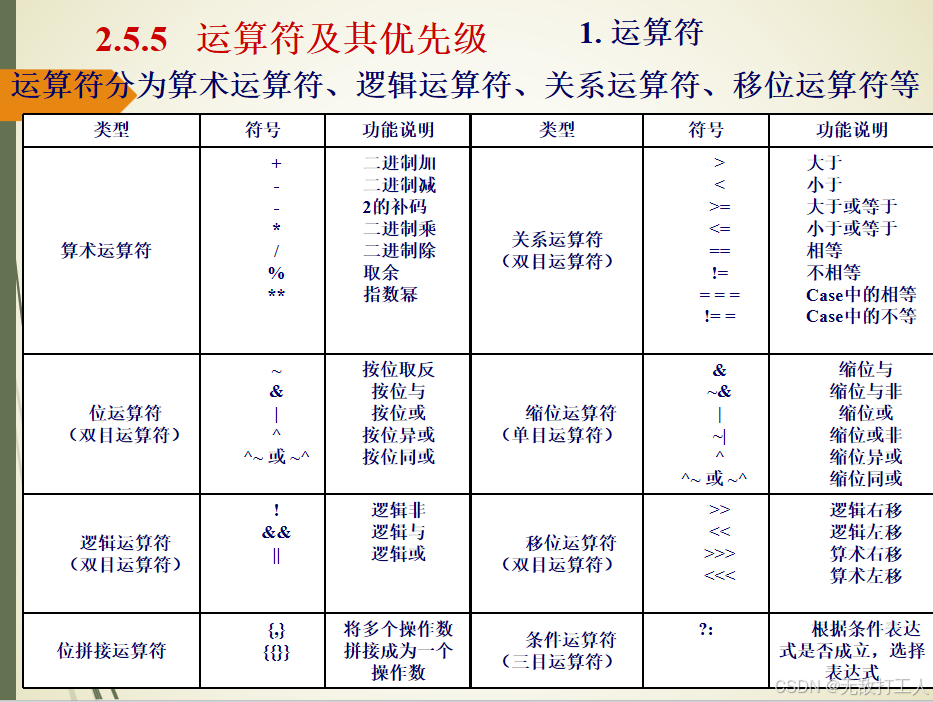

1、运算符

算术运算符

位运算符

逻辑运算符

位拼接运算符

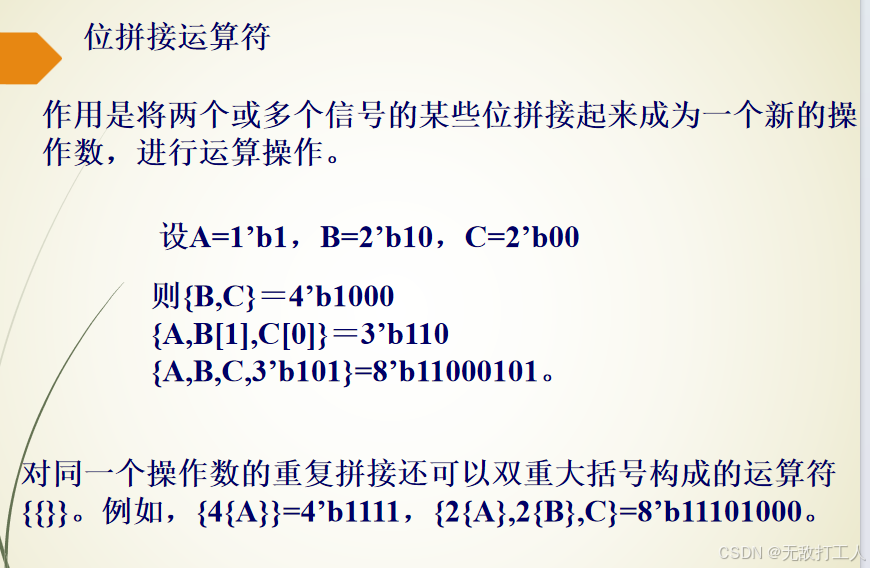

• 将两个或多个信号的某些位拼接起来成为一个新的操作数，进行运算操作

  可以直接连接或者特定位

  使用双重大括号实现重复拼接

• 数字的表达形式通常是[位宽]'[进制符号][数值]。

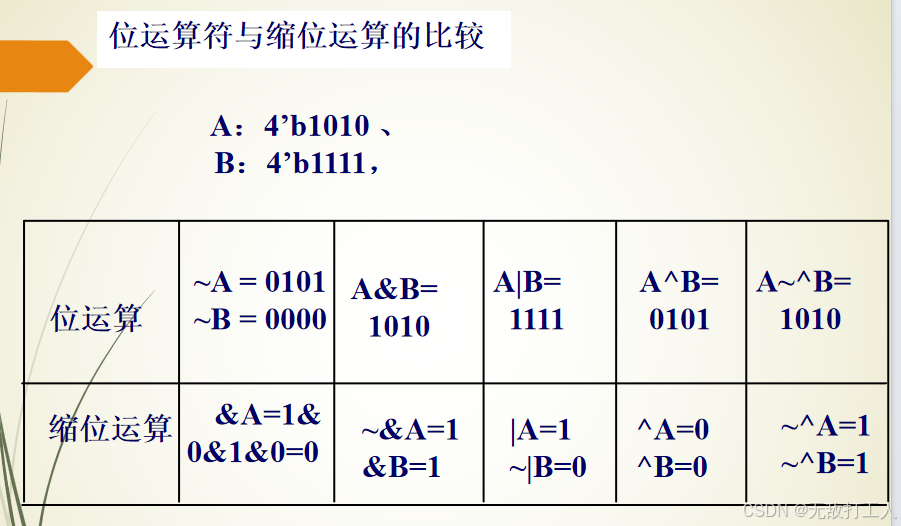

位运算符与缩微运算的比较

缩位运算：直接

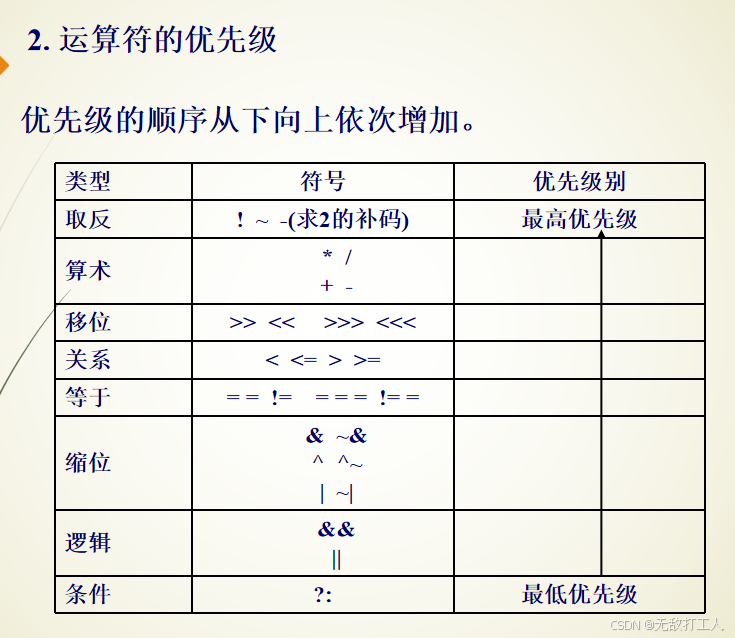

2、运算符的优先级

从下到上越来越优先

高优先级

↑

低优先级

取反>算术>移位>移位>关系>等于>缩位>逻辑>条件

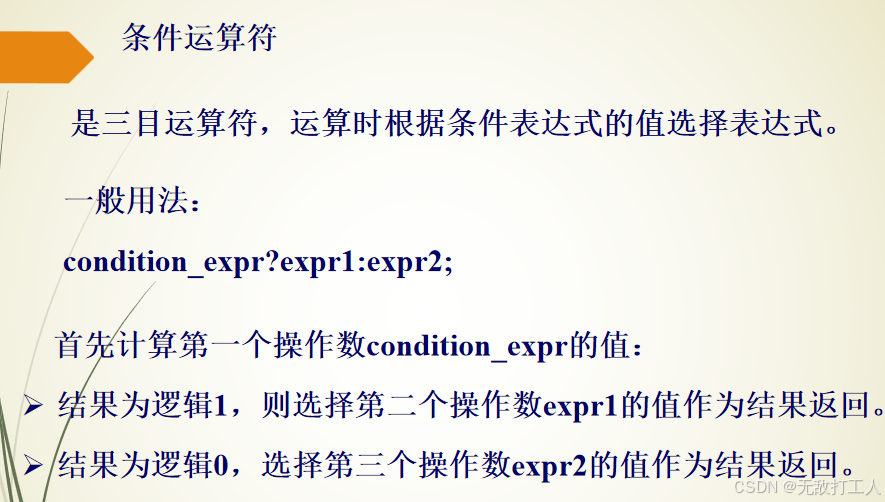

条件运算符

 condition_expr?expr1:expr2;
 ​

计算结果再返回

第一个操作数

逻辑1选择第二个操作数

逻辑0选择第三个操作数

2.5.6 Verilog内部的基本门级元件

三态门、多输出门、多输入门

门级建模

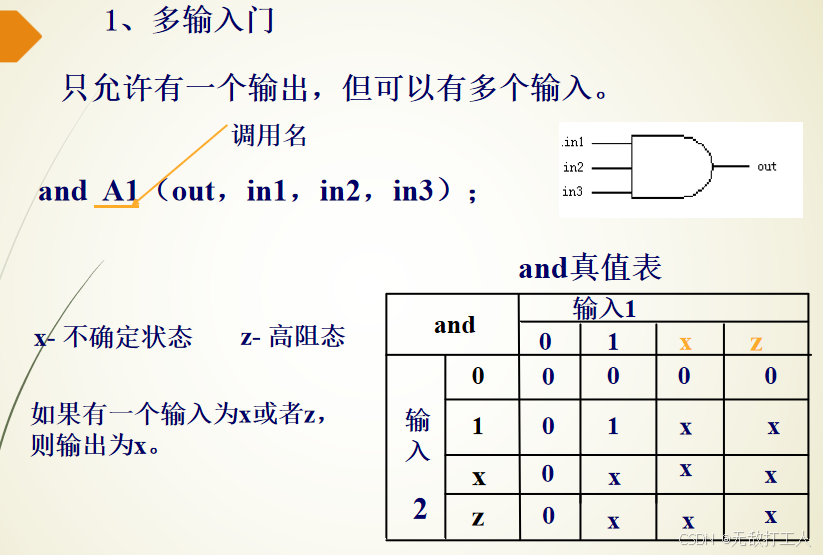

1、多输入门

 and  A1（out，in1，in2，in3）；
 ​

只允许1个输出，允许多个输入

不确定状态x：相当于高电平

高阻态z：相当于低电平

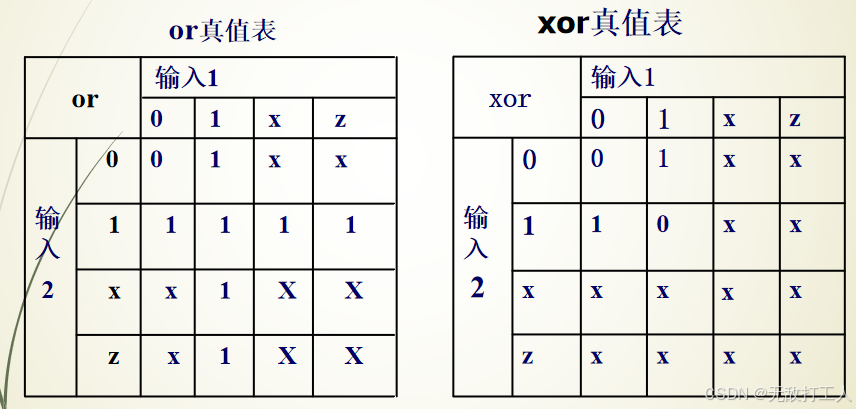

①与真值表

②或运算真值表

③异或运算真值表

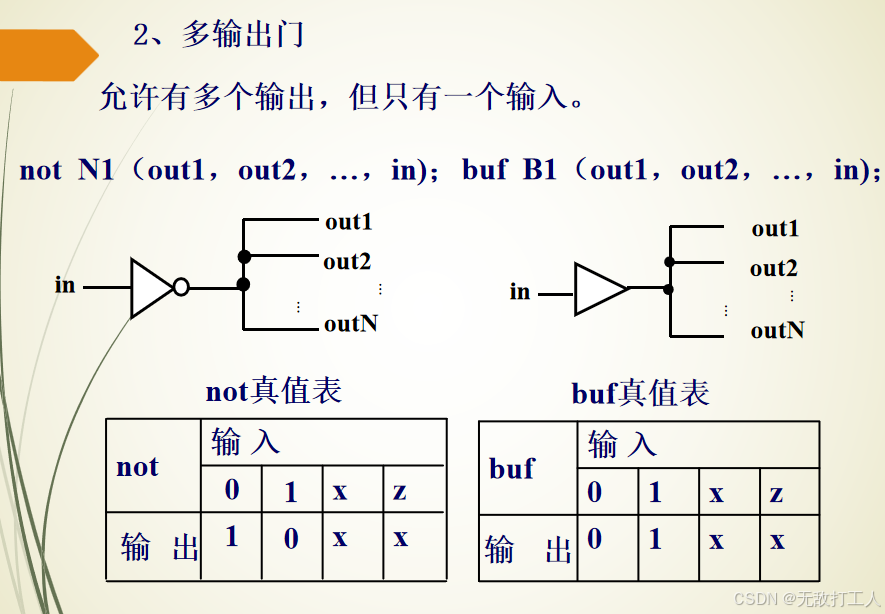

2、多输出门

 not  N1（out1，out2，…，in)；
 buf  B1（out1，out2，…，in)；
 ​

允许多个输出，只允许1个输入

非运算真值表

buf：通常指 缓冲器（Buffer），是一种基本的逻辑门。其真值表非常简单，因为它的输出与输入完全相同，不会改变逻辑状态。

3、三态门

1个输出1个输入1个输入控制

输入控制信号无效则输出为高阻态

bufif1真值表

notif1真值表：带使能控制的反相器
